日产奇骏带灯行李架安装全图
前言篇：

安装之前 让师傅先看一遍说明书，这样可以初步认识一下，不会毫无头绪…

还有一点是，师傅的工艺细不细致会影响到整个行李架的缝隙问题，希望你可以跟师傅说说

介绍篇：

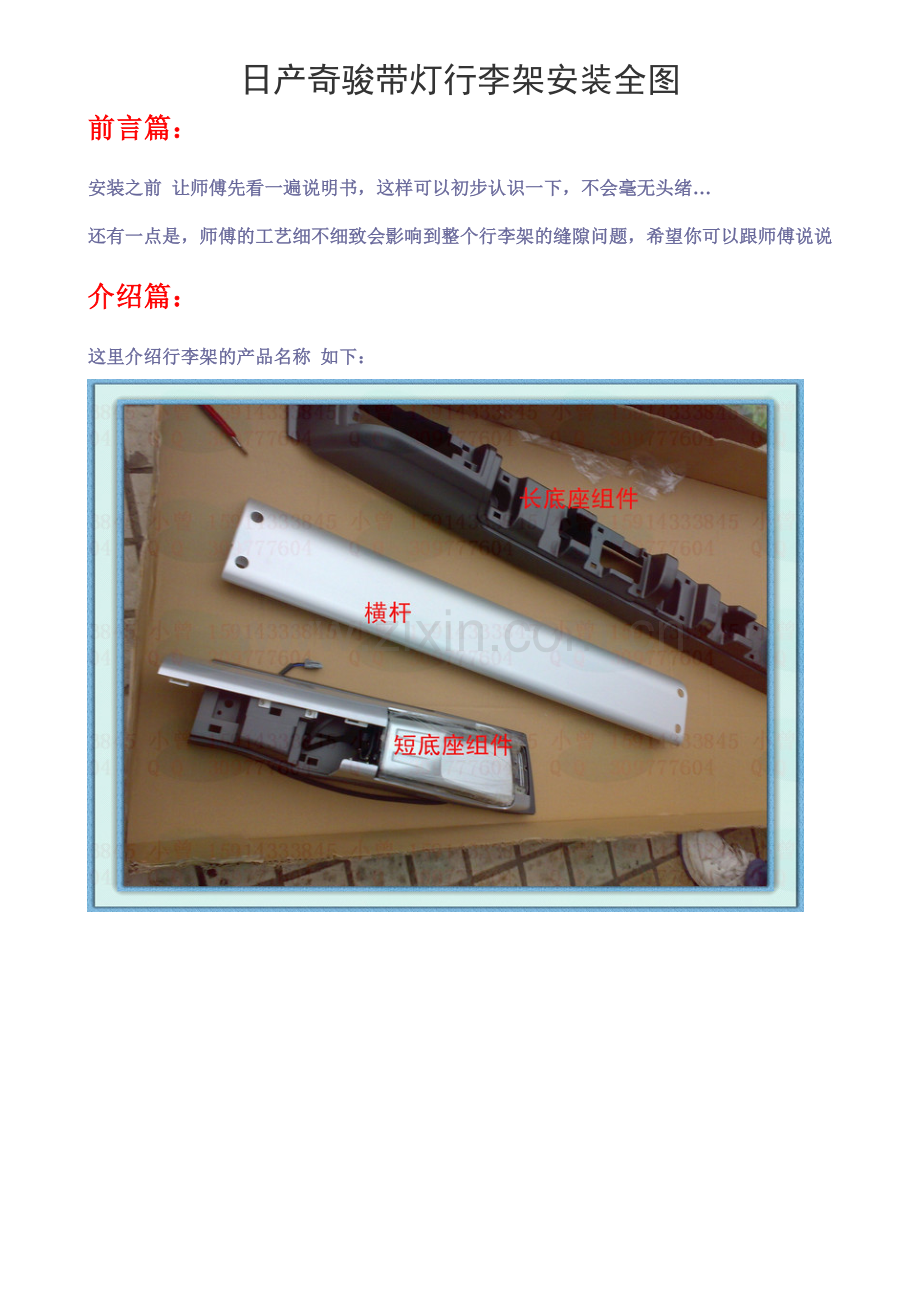

这里介绍行李架的产品名称 如下：

拆卸篇：

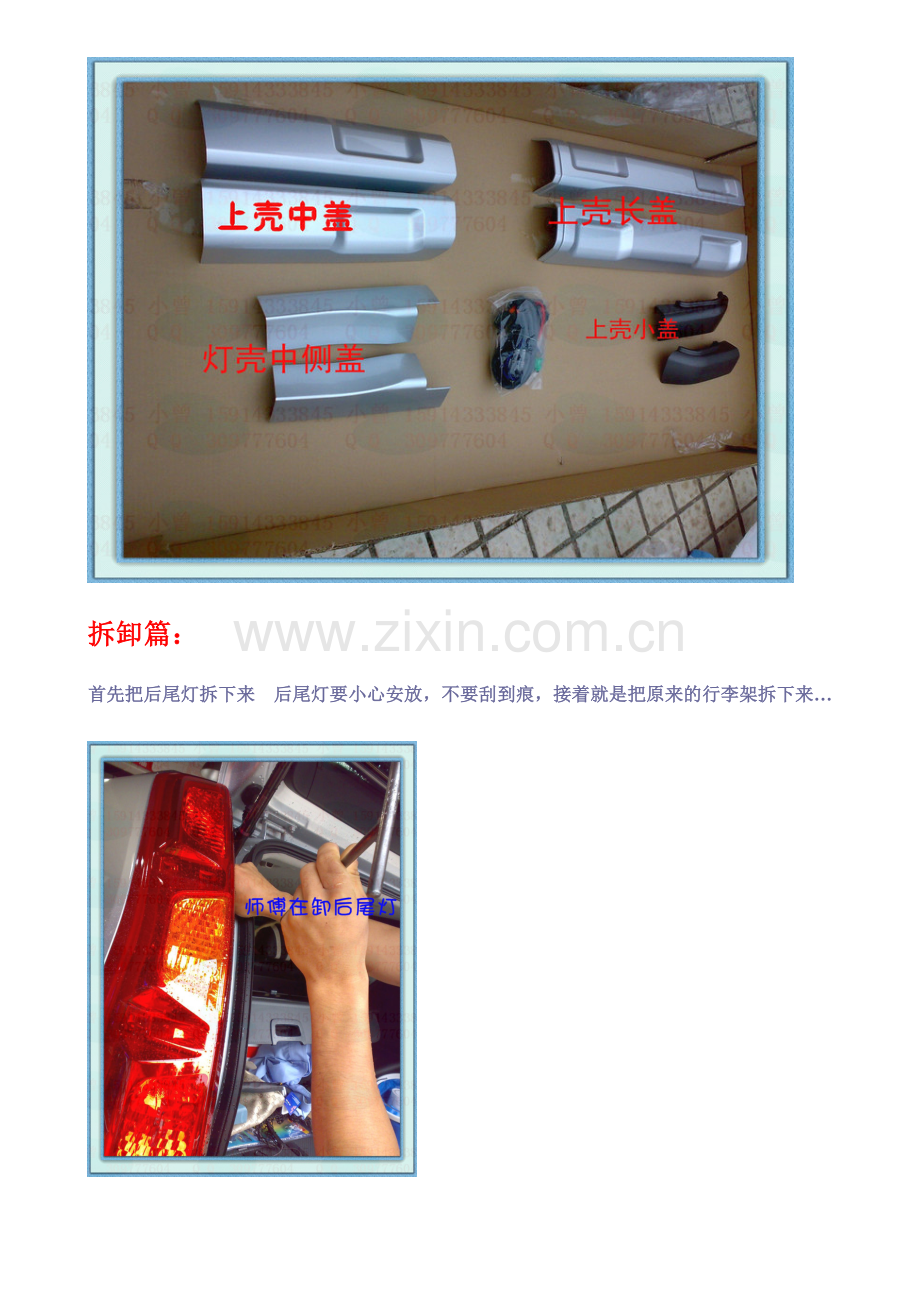

首先把后尾灯拆下来 后尾灯要小心安放，不要刮到痕，接着就是把原来的行李架拆下来…

安装篇：

然后找到那个小的纸皮箱，里面是金属的支架（前连接支架，前支架，中支架，后支架，），有左右之分的，不过产品都有写的， 本产品还配有一只小工具的 如下

上支架

在安装后支架的时候，需要将这个内嵌的螺母放入如图所示的位置 再拧紧支架

接线 排线
这个支架安装之后，接着我们就装前面的短底座组件，安装短底座组件之前，我们要把短底座组件的线剪掉，主要是要接电源线，剪线大概是在10-12厘米左右剪，剪掉的那个还要接回去的，所以不能剪太短，而需要的电源线供三条，一段14米，然后对半；一段10米，也要对半；一段是2米，不用对半，是接电瓶的（车蓄电池） 如下

安放这个短底座组件之前要在与玻璃的接触的那个地方放上一个前小盖 如下

10米的线是装在驾驶位置的那一边，接好之后就可以把线整理一下，一直走到后尾灯的位置上，如下

就要接着装行李架下面的那个长底座 如下

注意注意：安装这个长底座的时候，在行李架灯与长底座的对接处 这个地方就要考验师傅了 这点要细致安装，装得好看的话，缝隙根本可以降低到很小，如下 把这点做好的话，后面的都没有多少问题了，因为后面的是上那个外壳，

缝隙小的安装方法：
将长底座组件往前挪，挪前的时候，如果螺丝孔位对不上的话就在这个塑料底座打一个小孔刚好可以上螺丝位的，这个打孔是不影响产品质量的，请放心！这样就把这个缝隙做好更好啦！

上外壳
重点：在上外壳的时候，记得让师傅把这个外壳里面的金属扣子用钳子夹紧，扣子如图；如果不夹紧的话，直接上就容易掉下来，所以这个步骤不可以少！ 这个扣子是原车行李架的扣子

上外壳也是一个重要的流程，扣子扣上去就很难拔出，千万要小心！
首先上两个大的银灰色外壳，先装上壳长盖，接着安装上壳后（中）盖的，然后再把后横杠的那个上壳小盖上去，最后才安装行李架灯的那个灯壳中侧盖，还有那个灯壳小盖，步骤不可以改变，谨记谨记！

车内绕线

重点的来了，车内绕线，首先那条线已经拉到后尾灯的位置了，然后先把线穿入后尾灯位置那个小孔，穿孔之见记得要先穿那个后尾灯那个灯线的橡皮防水圈，

这样就要把我们车内的隔板用工具挑开，这样把线放进去…如下

以上这些就是小弟所做的啦，完全是付出心血和汗水的作品，希望大家可以给我一些支持，我是衷心希望外地的朋友购买之后，在安装方面减少一些担忧，这样是我所可以做到的！我个人的辛劳可以换来大家的肯定是给我最好的回报，希望大家多多支持！唠叨了，呵呵
