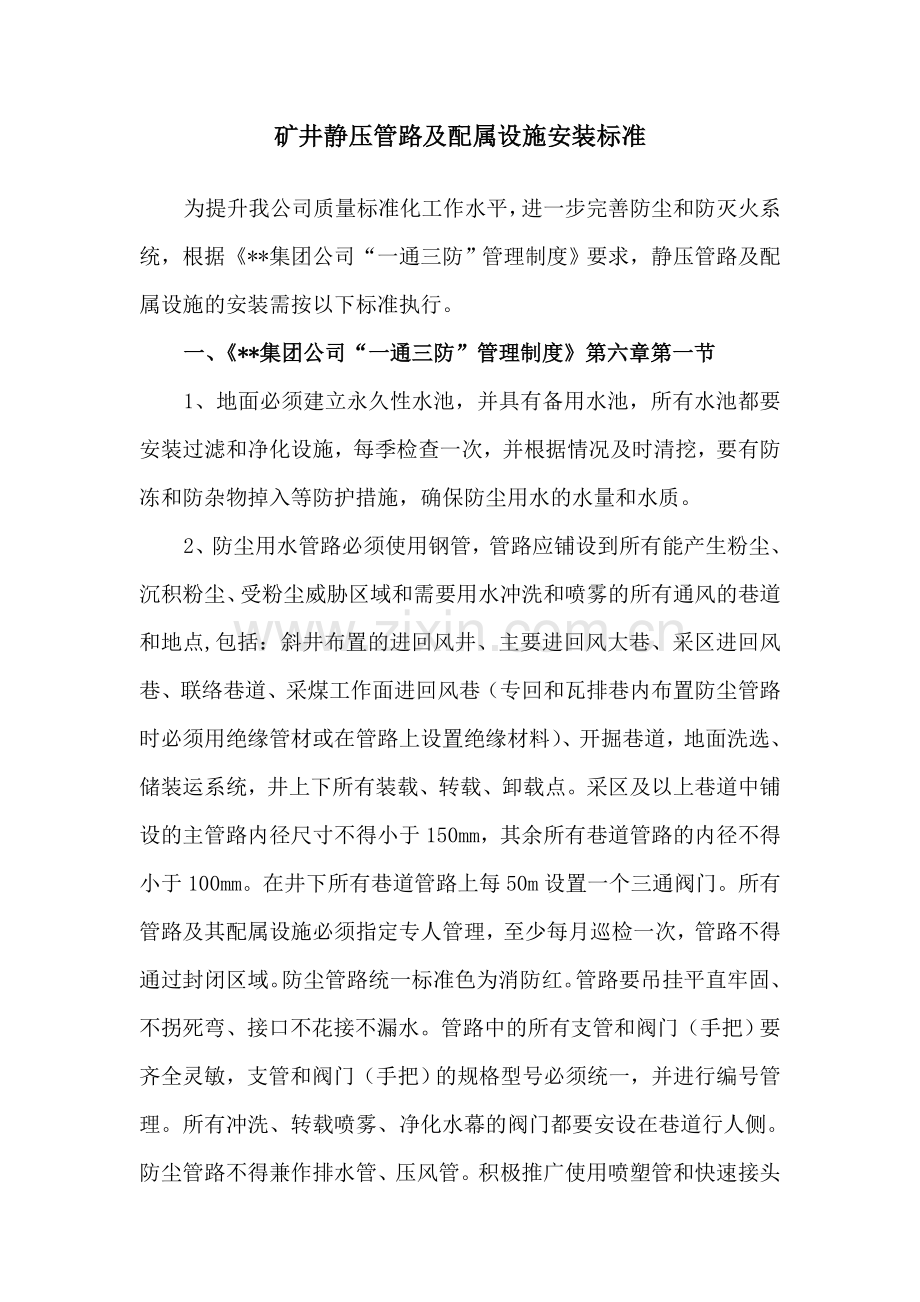

矿井静压管路及配属设施安装标准
为提升我公司质量标准化工作水平，进一步完善防尘和防灭火系统，根据《**集团公司“一通三防”管理制度》要求，静压管路及配属设施的安装需按以下标准执行。
一、《**集团公司“一通三防”管理制度》第六章第一节
1、地面必须建立永久性水池，并具有备用水池，所有水池都要安装过滤和净化设施，每季检查一次，并根据情况及时清挖，要有防冻和防杂物掉入等防护措施，确保防尘用水的水量和水质。
2、防尘用水管路必须使用钢管，管路应铺设到所有能产生粉尘、沉积粉尘、受粉尘威胁区域和需要用水冲洗和喷雾的所有通风的巷道和地点,包括：斜井布置的进回风井、主要进回风大巷、采区进回风巷、联络巷道、采煤工作面进回风巷（专回和瓦排巷内布置防尘管路时必须用绝缘管材或在管路上设置绝缘材料）、开掘巷道，地面洗选、储装运系统，井上下所有装载、转载、卸载点。采区及以上巷道中铺设的主管路内径尺寸不得小于150mm，其余所有巷道管路的内径不得小于100mm。在井下所有巷道管路上每50m设置一个三通阀门。所有管路及其配属设施必须指定专人管理，至少每月巡检一次，管路不得通过封闭区域。防尘管路统一标准色为消防红。管路要吊挂平直牢固、不拐死弯、接口不花接不漏水。管路中的所有支管和阀门（手把）要齐全灵敏，支管和阀门（手把）的规格型号必须统一，并进行编号管理。所有冲洗、转载喷雾、净化水幕的阀门都要安设在巷道行人侧。防尘管路不得兼作排水管、压风管。积极推广使用喷塑管和快速接头等强度高、洁净、高效的管材和管件。

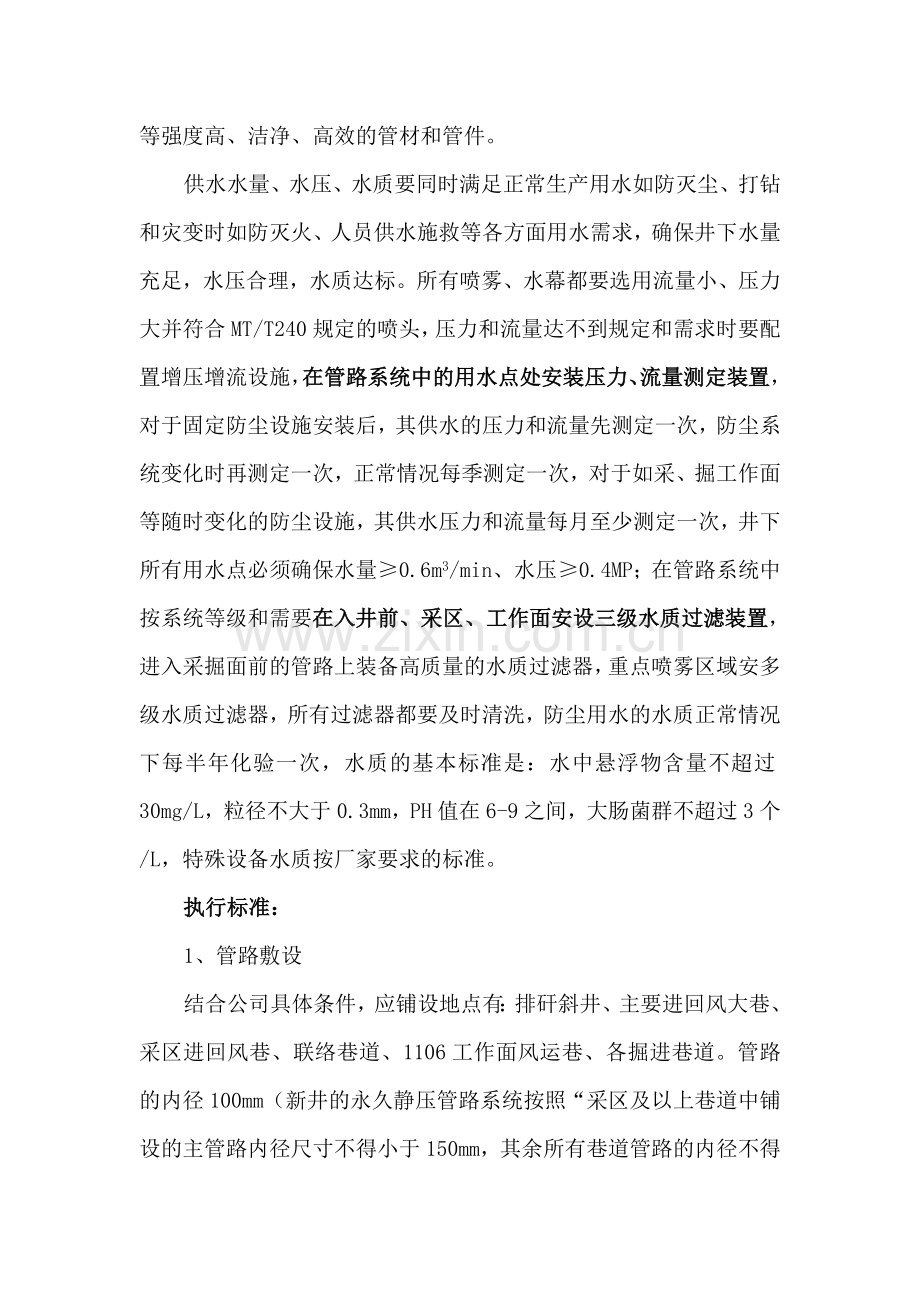

供水水量、水压、水质要同时满足正常生产用水如防灭尘、打钻和灾变时如防灭火、人员供水施救等各方面用水需求，确保井下水量充足，水压合理，水质达标。所有喷雾、水幕都要选用流量小、压力大并符合MT/T240规定的喷头，压力和流量达不到规定和需求时要配置增压增流设施，在管路系统中的用水点处安装压力、流量测定装置，对于固定防尘设施安装后，其供水的压力和流量先测定一次，防尘系统变化时再测定一次，正常情况每季测定一次，对于如采、掘工作面等随时变化的防尘设施，其供水压力和流量每月至少测定一次，井下所有用水点必须确保水量≥0.6m3/min、水压≥0.4MP；在管路系统中按系统等级和需要在入井前、采区、工作面安设三级水质过滤装置，进入采掘面前的管路上装备高质量的水质过滤器，重点喷雾区域安多级水质过滤器，所有过滤器都要及时清洗，防尘用水的水质正常情况下每半年化验一次，水质的基本标准是：水中悬浮物含量不超过30mg/L，粒径不大于0.3mm，PH值在6-9之间，大肠菌群不超过3个/L，特殊设备水质按厂家要求的标准。
执行标准：
1、管路敷设
结合公司具体条件，应铺设地点有：排矸斜井、主要进回风大巷、采区进回风巷、联络巷道、1106工作面风运巷、各掘进巷道。管路的内径100mm（新井的永久静压管路系统按照“采区及以上巷道中铺设的主管路内径尺寸不得小于150mm，其余所有巷道管路的内径不得小于100mm”标准执行），管路上每50m设置一个三通阀门，三通阀门上必须设置能够连接直径为50mm管路的接口，管路三通上需固定一条长20m以上的胶管，其中胶带运输巷道内的胶管直径必须≥25mm，并整齐盘绕在滚动轮上，盘放在行人帮。采掘巷道管路安设距工作面不得大于50m。
2、配属设施安装
（1）压力表
各采掘工作面入口及其它用水地点的静压管路上安装压力表，确保水压≥0.4MP。
（2）流量计
各采掘工作面入口及其它用水地点的静压管路上安装流量计，确保水量≥0.6m3/min。
（3）过滤器
在静压管路入井前、采区和工作面安设三级水质过滤器，进入采掘面前的管路上装备高质量的水质过滤器，重点喷雾区域安多级水质过滤器，所有过滤器都要及时清洗。
二、《**集团公司“一通三防”管理制度》第七章第二节第3条
采掘巷道口采区巷道管路上必须设置消防栓，并配备阻燃消防水管。
执行标准
采区管路上1106回采工作面和各掘进工作面巷道接口处设置消防栓接口，消火栓的规格为DN50，由带阀门的三通支管及水龙带接口组成。

2012年7月1日
