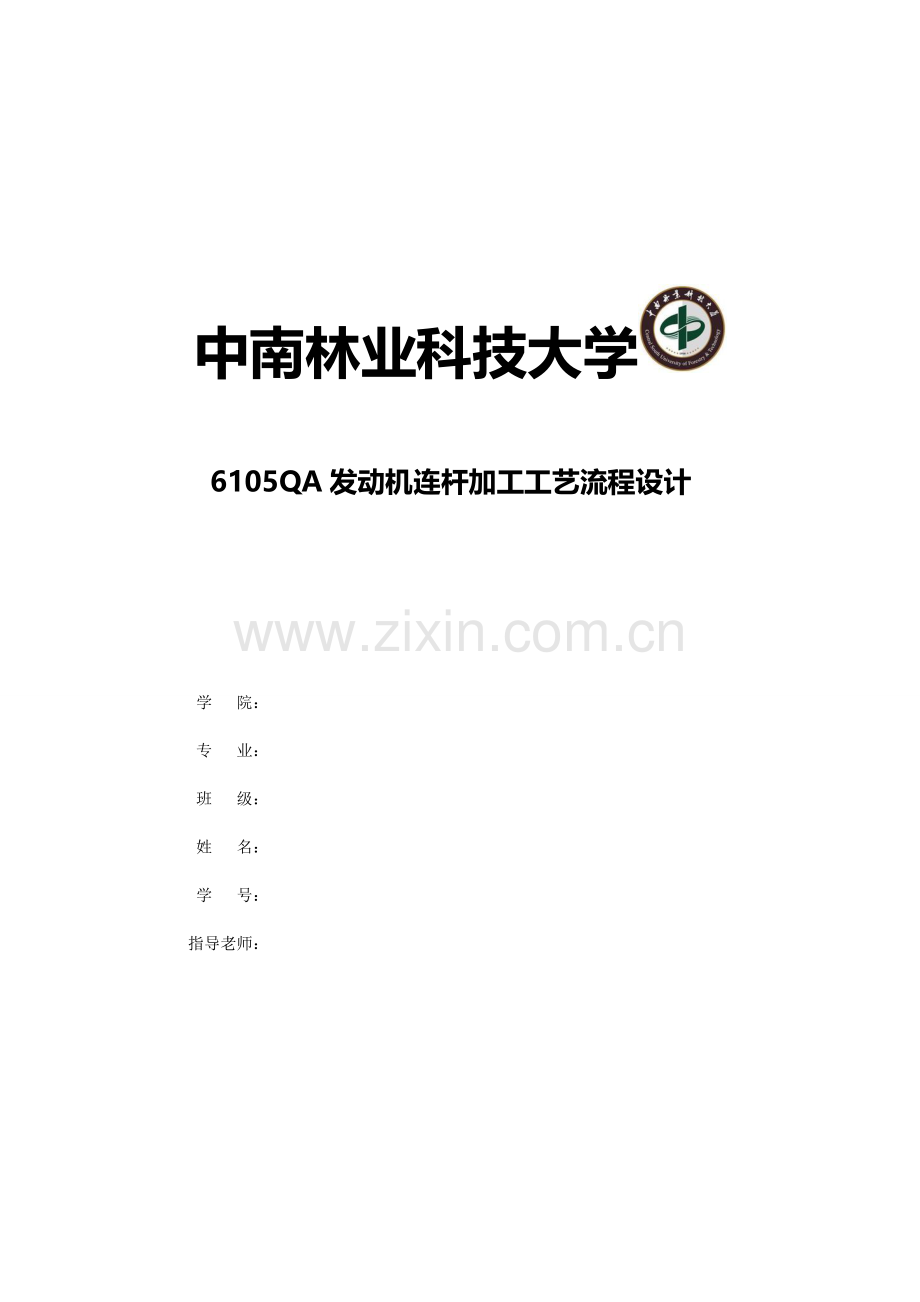

中南林业科技大学
6105QA发动机连杆加工工艺流程设计

学 院：

专 业：

班 级：

姓 名：

学 号：

指导老师：

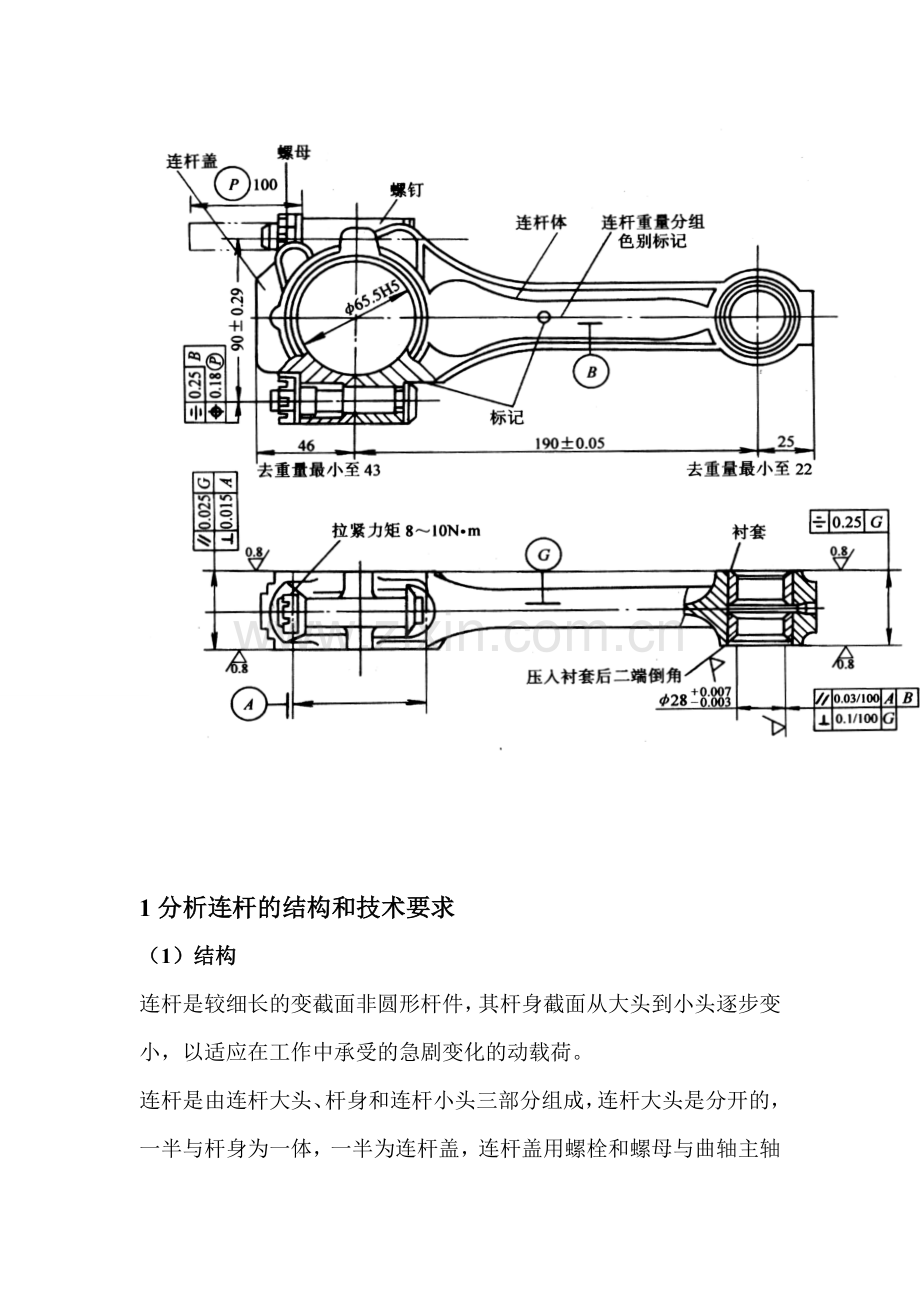

1分析连杆的结构和技术要求
（1）结构
连杆是较细长的变截面非圆形杆件，其杆身截面从大头到小头逐步变小，以适应在工作中承受的急剧变化的动载荷。
连杆是由连杆大头、杆身和连杆小头三部分组成，连杆大头是分开的，一半与杆身为一体，一半为连杆盖，连杆盖用螺栓和螺母与曲轴主轴颈装配在一起。为了减少磨损和磨损后便于修理，在连杆小头孔中压人青铜材套，大头孔中装有薄壁金属轴瓦。
为方便加工连杆，可以在连杆的大头侧面或小头侧面设置工艺凸台或工艺侧面。
（2）连杆的主要技术要求
技术要求项目具体要求或数值满足的主要性能大、小头孔精度尺寸公差IT6级，圆度、柱度0.004～0.006保证与轴瓦的良好配合两孔中心距±0.03~0.05气缸的压缩比两孔轴线在同一个平面内在连杆轴线平面内：0.02~0. 04：100在垂直连杆轴线平面内：0.04~0.06：100减少气缸壁和曲轴颈磨损大孔两端对轴线的垂直度0.1:100减少曲轴颈边缘磨损两螺孔子（定位孔）的位置精度在两个垂直方向上的平行度：0.02~0.04/100对结合面的垂直度：0.1~0.3/100保证正常承载和轴颈与轴瓦的良好配合同一组内的重量差±2%保证运转平稳
（3）连杆的工艺特点：
1）连杆体和盖厚度不一样，改善了加工工艺性。连杆盖厚度为31mm，比连杆杆厚度单边小3.8mm，盖两端面精度产品要求不高，可一次加工而成。
由于加工面小，冷却条件好，使加工振动和磨削烧伤不易产生。
　　连杆杆和盖装配后不存在端面不一致的问题，故连杆两端面的精磨不需要在装配后进行，可在螺栓孔加工之前。
螺栓孔、轴瓦对端面的位置精度可由加工精度直接保证，而不会受精磨加工精度的影响
1)连杆小头两端面由斜面和一段窄平面组成。这种楔形结构的设计 增大其承压面积，以提高活塞的强度和刚性。
在加工方面，与一般连杆相比，增加了斜面加工和小头孔两斜面上倒角工序；用提高零件定位及压头导向精度来避免衬套压偏现象的发生，但却增加了压衬套工序加工的难度。
2)带止口斜结合面。连杆结合面结构种类较多，有平切口和斜切口，还有键槽形、锯齿形和带止口的。从使用性能上看，重复定位精度高，在拧紧螺钉时，可自动滑移消除止口间隙。从工艺性上看，定位可靠，连杆成品经拆装后大头孔径圆度变化小。由于连杆由多面组成且结构复杂，精度要求较高，所以加工难度增大；结合面和螺孔不垂直，呈72°角，螺栓孔只好在切断工序后、拉结合面工序前加工。螺栓孔和结合面分别先后加工，为达到互换性装配要求，加工精度相应提高。

机械加工辅助设备工具一宗，主要有:切割机、抛光机、磨光机、小钻床、卡尺、电缆、配电箱、自作可转动工装
2 拟定工艺路线；
连杆的尺寸精度、形状精度和位置精度的要求都很高，但刚度又较差，容易产生变形。连杆的主要加工表面为大小头孔、两端面、连杆盖与连杆体的接合面和螺栓等。次要表面为油孔、锁口槽、供作工艺基准的工艺凸台等。还有称重去重、检验、清洗和去毛刺等工序。
（1）加工阶段的划分和加工顺序的安排
连杆本身的刚度比较低，在外力作用下容易变形；连杆是模锻件，孔的加工余量较大，切削加工时易产生残余应力。因此，在安排工艺过程时，应把各主要表面的粗、精加工工序分开。这样，粗加工产生的变形就可以在半精加工中得到修正；半精加工中产生的变形可以在精加工中得到修正，最后达到零件的技术要求，同时在工序安排上先加工定位基准。

连杆工艺过程可分为以下三个阶段。
１）粗加工阶段
粗加工阶段也是连杆体和盖合并前的加工阶段：
主要是基准面的加工，包括辅助基准面加工；准备连杆体及盖合并所进行的加工，如两者对口面的铣、磨等。
２）半精加工阶段
半精加工阶段也是连杆体和盖合并后的加工，如精磨两平面，半精楼大头孔及孔口倒角等。总之，是为精加工大、小头孔作准备的阶段。
３）精加工阶段
精加工阶段主要是最终保证连杆主要表面——大、小头孔全部达到图纸要求的阶段，如珩磨大头孔、精镗小头轴承孔等。

（1）定位及夹紧
1）粗基准的选择
粗基准的正确选择和初定位夹具的合理设计是加工工艺中至关重要的问题。在拉连杆大小头侧定位面时，采用连杆的基准端面及小头毛坯外圆三点和大头毛坯外圆二点粗基准定位方式。这样保证了大小头孔和盖上各加工面加工余量均匀，保证了连杆大头称重去重均匀，保证了零件总成最终形状及位置。
2）精加工基准采用了无间隙定位方法，在产品设计出定位基准面。
在连杆杆和总成的加工中，采用杆端面、小头顶面和侧面、大头侧面的加工定位方式；在螺栓孔至止口斜结合面加工工序的连杆盖加工中，采用了以其端面、螺栓两座面、一螺栓座面的侧面的加工定位方法。这种重复定位精度高且稳定可靠的定位、夹紧方法，可使零件变形小，操作方便，能通用于从粗加工到精加工中的各道工序。由于定位基准统一，使各工序中定位点的大小及位置也保持相同。这些都为稳定工艺、保证加工精度提供了良好的条件。
（2）连杆加工的工艺流程
连杆的加工顺序大致如下：粗磨上下端面——钻、拉小头孔——拉侧面——切开——拉半圆孔、接合面、螺栓孔——配对加工螺栓孔——装成合件——精加工合件——大小头孔光整加工一去重分组、检验。
还有另一种常用的工艺流程是：拉大小头两端面——粗磨大小头两端面→拉连杆大小头侧定位面→拉连杆盖两端面及杆两端面倒角→拉小头两斜面→粗拉螺栓座面，拉配对打字面、去重凸台面及盖定位侧面→粗镗杆身下半圆、倒角及小头孔→粗镗杆身上半圆、小头孔及大小头孔倒角→清洗零件→零件探伤、退磁→精铣螺栓座面及圆弧→铣断杆、盖→小头孔两斜端面上倒角→精磨连杆杆身两端面→加工螺栓孔→拉杆、盖结合面及倒角→去配对杆盖毛刺→清洗配对杆盖→检测配对杆盖结合面精度→人工装配→扭紧螺栓→打印杆盖配对标记号→粗镗大头孔及两侧倒角→半精镗大头孔及精镗小头衬套底孔→检查大头孔及精镗小头衬套底孔精度→压入小头孔衬套→称重去重→精镗大头孔、小头衬套孔→清洗→最终检查→成品防锈。
