CAD创建建筑尺寸标注样式.ppt

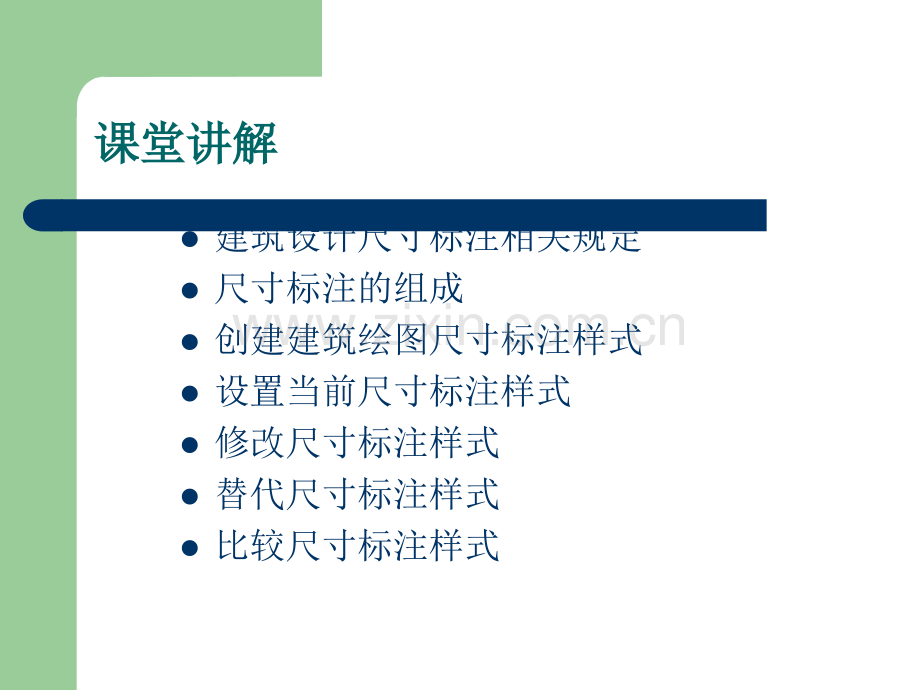

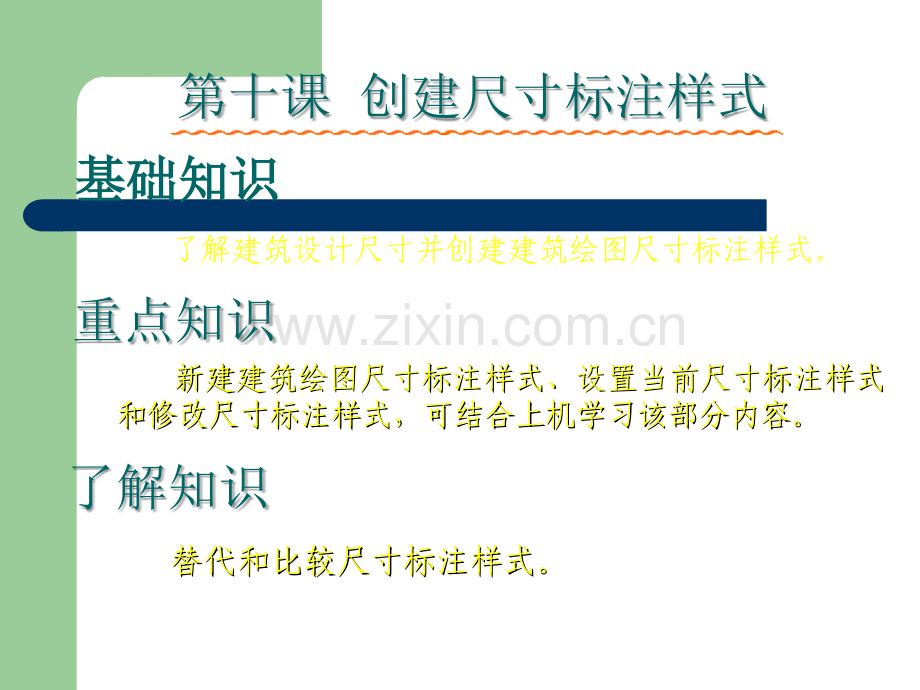

基础知识基础知识 了解建筑设计尺寸并创建建筑绘图尺寸标注样式。第十课 创建尺寸标注样式重点知识 新新建建建建筑筑绘绘图图尺尺寸寸标标注注样样式式、设设置置当当前前尺尺寸寸标标注注样样式式和修改尺寸标注样式，可结合上机学习该部分内容。和修改尺寸标注样式，可结合上机学习该部分内容。了解知识 替代和比较尺寸标注样式。替代和比较尺寸标注样式。课堂讲解课堂讲解l建筑设计尺寸标注相关规定l尺寸标注的组成l创建建筑绘图尺寸标注样式l设置当前尺寸标注样式l修改尺寸标注样式l替代尺寸标注样式l比较尺寸标注样式 使用AutoCAD提供的尺寸标注功能对建筑图样进行尺寸标注必须具有一定的规范性，所以在进行尺寸标注前应首先了解国家制图标准的有关规定。对建筑制图进行尺寸标注的有关规定如下：l当图形中的尺寸以毫米为单位时，则不需要标注计量单位。否则必须注明所采用的单位代号或名称，如cm（厘米）、m（米）等。l图形的真实大小应以图样上所标注的尺寸数值为依据，与所画图形的大小及画图的准确性无关。l尺寸数字一般写在尺寸线上方，也可以写在尺寸线的中断处。尺寸数字的字高必须相同。建筑设计尺寸标注相关规定建筑设计尺寸标注相关规定l标注文字中的字体必须按照国家标准规定进行书写，即汉字必须使用仿宋体，数字使用阿拉伯数字或罗马数字，字母使用希腊字母或拉丁字母。各种字体的具体大小可以从7种规格（20、14、10、7、5、3.5、2.5mm）中选取。l图形中每一部分的尺寸应只标注一次，并且应标在最能反映其形体特征的视图上。l图形中所标注的尺寸，应为该构件的最后完工标注尺寸，否则需另加说明。尺寸标注的组成尺寸标注的组成 尺寸标注一般由标注文字、尺寸线、尺寸界线和尺寸箭头等几个部分组成，如图10-1所示。其中各部分作用如下：图10-1l标注文字：写在尺寸线上方或中断处，表示图形中各部分的具体大小，在进行尺寸标注中，AutoCAD会自动生成所标注图元对象的尺寸数值，用户也可对标注文字进行修改。l尺寸界线：也称为投影线或证示线，从图形部件延伸到尺寸线并与尺寸线垂直。l尺寸线：通常与所标注对象平行，位于两尺寸界线之间，用于表示标注的方向和范围。尺寸线要与所标注对象平行，角度标注尺寸线是一段圆弧。l尺寸箭头：位于尺寸线两端，用以表明尺寸线的起始位置，箭头大小和样式可以进行设置和修改。创建建筑绘图尺寸标注样式创建建筑绘图尺寸标注样式l新建尺寸标注样式l设定尺寸标注样式参数 在进行尺寸标注前，应先根据建筑制图及尺寸标注的有关规定，对标注样式进行设置，创建建筑绘图尺寸标注样式。新建尺寸标注样式新建尺寸标注样式 在AutoCAD中通过设置“标注样式管理器”对话框可以进行新建尺寸标注样式、置为当前样式、修改样式、替代样式以及比较样式等操作。有如下几种方式调用ddim命令打开“标注样式管理器”对话框：选择格式标注样式菜单命令。单击“样式”工具栏中的 按钮。在命令行中执行ddim（d）命令。执行ddim命令，打开如图10-2所示的“标注样式管理器”对话框，在该对话框中可以新建尺寸标注样式。单击 按钮，打开如图10-3所示的“创建新标注样式”对话框，在该对话框的“新样式名”文本框中输入“建筑标注”，默认“基础样式”为“ISO-25”，在“用于”下拉列表框中选择“所有标注”选项。图10-2图10-3 在如图10-3所示对话框中单击 按钮，打开如图10-4所示的“新建标注样式：建筑标注”对话框，在该对话框中可设置尺寸标注样式的参数，其具体操作如下：（1）单击“直线和箭头”选项卡，在“尺寸界线”栏的“超出尺寸线”数值框中输入“2”，在“起点偏移量”数值框中输入“3”。设定尺寸标注样式参数设定尺寸标注样式参数图10-4图10-5l （2）在“箭头”栏的“第一个”和“第二个”下拉列表框中分别选择“建筑标记”选项；在“引线”下拉列表框中选择“倾斜”选项；设置“箭头大小”为2。l （3）单击“文字”选项卡，打开如图10-5所示对话框。（4）在该对话框中“文字外观”栏的“文字样式”下拉列表框中设置文字样式，系统默认提供了文字样式“Standard”，若在该下拉列表框中没有用户所需的文字样式，可单击该下拉列表框右侧的 按钮，在打开的“文字样式”对话框中设置新的文字样式；在“文字高度”数值框中输入“3”。（5）在“文字位置”栏的“从尺寸线偏移”数值框中输入“1.5”。（6）在“文字对齐”栏中选中 单选项，指定标注文字与尺寸线的对齐方式。（7）单击“调整”选项卡，打开如图10-6所示对话框。图10-6在设置全局比例时用户应根据图形的实际大小设定其具体值。（8）在“调整选项”栏中选中 单选项，设置文字始终保持在尺寸界线之间。（9）在“文字位置”栏中选中 单选项，设置文字位置的调整选项。（10）在“标注特征比例”栏中选中 单选项，并在其后的数值框中输入“100”，即以1:100的比例显示标注尺寸。（11）默认其余选项的设置，单击 按钮返回“标注样式管理器”对话框，此时在该对话框左边的“样式”列表框中将增加一项“建筑标注”，如图10-7所示，单击 按钮，完成设定尺寸标注样式参数。图10-7设置当前尺寸标注样式设置当前尺寸标注样式在上面设置好的建筑标注“标注样式管理器”对话框左侧的“样式”列表框中选中要置为当前的标注样式“建筑标注”，然后单击 按钮即可。设置标注样式参数后，可以把它设置为当前样式，从而在图形中采用设置的标注样式来标注对象。有如下两种方法来设置当前标注样式：l在如图10-8所示的“样式”工具栏的“标注样式管理器”下拉列表框中选择要置为当前的标注样式，如选择“建筑标注”。图10-8修改尺寸标注样式修改尺寸标注样式 根据需要，用户可以对当前标注样式进行修改。其方法是在如图10-7所示的“标注样式管理器”对话框左侧“样式”列表框中选中要修改的标注样式，单击 按钮，系统打开“修改标注样式”对话框，即可修改标注样式，该对话框的使用方法与“新建标注样式”对话框相同，可以参照前面所讲述内容进行操作。替代尺寸标注样式替代尺寸标注样式 标注样式替代是对已有标注图形格式作局部修改，并用于当前图形的尺寸标注，但标注样式不会存储在系统文件中，也就是说并不会改变原来的标注样式。在下一次使用时，仍然采用原来的标注样式进行尺寸标注。在“标注样式管理器”对话框中，单击 按钮，可以为单独的标注或当前的标注样式定义标注样式替代。在建筑图中某些标注特性对于图形或尺寸标注的样式来说是通用的，因此适合作为通用标注样式设置。但其他标注特性一般基于单个基准应用，因此可以作为替代来有效地应用。有如下几种方式设置标注样式替代：l可以修改对话框中的选项或修改命令行的系统变量进行设置。l可以通过将修改的设置返回其初始值来撤消替代。替代将应用到正在创建的标注以及所有使用该标注样式随后创建的标注，直到撤消替代或将其他标注样式置为当前为止。比较尺寸标注样式比较尺寸标注样式 根据比较两种标注样式的特性或显示一种标注样式的所有特性，可以将比较结果复制到Windows剪贴板上，然后粘贴到其他应用程序中，在“标注样式管理器”对话框中，单击 按钮，打开如图10-9所示的“比较标注样式”对话框，在该对话框中可对两种标注样式进行比较，其比较结果显示在对话框下方的列表框中，其中各选项含义如下：图10-9比较：在该下拉列表框中可选择要比较的标注样式。与：在该下拉列表框中可选择一种用于与以上标注样式进行比较的标注样式。：单击该按钮将比较结果复制到Windows剪贴板中，可供在其他程序中调用。AutoCAD发现11个区别：显示两种标注样式的比较结果。上机练习上机练习 本课上机将为楼梯间尺寸设置标注样式，如图10-10所示，主要练习在“标注样式管理器”对话框中设置参数，创建如图10-10所示标注的标注样式。在本例中，将新建一种名为“室内建筑样式”的标注样式，以系统默认的ISO-25标注样式为基础，设置标注箭头为“建筑标记”，引线设置为“倾斜”，箭头大小为2.5，设置文字高度为3.5mm，文字置于尺寸线上方且与尺寸线对齐，不加引线，文字始终保持在尺寸界线之间，设置1:100的比例显示标注尺寸，线型标注的单位格式为“小数”，保留小数点后0位，其余选项默认系统设置。图10-10 其具体操作如下：（1）选择格式标注样式菜单命令，打开“标注样式管理器”对话框，单击 按钮，打开如图10-11所示的“创建新标注样式”对话框。图10-11 （2）在对话框的“新样式名”文本框中输入“室内建筑样式”，默认基础样式为“ISO-25”，在“用于”下拉列表框中选择“所有标注”选项。单击 按钮，打开如图10-12所示的“新建标注样式：室内建筑样式”对话框。图10-12 （3）在该对话框中单击“直线和箭头”选项卡，在“箭头”栏的“第一个”和“第二个”下拉列表框中选择“建筑标记”选项，在“引线”下拉列表框中选择“倾斜”选项；设置箭头大小为2.5。（4）单击“文字”选项卡，打开如图10-13所示对话框。图10-13 （5）在“文字高度”数值框中输入“3.5”；在“文字位置”栏的“垂直”下拉列表框中选择“上方”；在“文字对齐”栏中选中 单选项。（6）单击“调整”选项卡，打开如图10-14所示对话框。图10-14 （7）在该对话框中的“调整选项”栏中选中 单选项；在“文字位置”栏中选中 单选项；在“标注特征比例”栏中选中 单选项，并在其后的数值框中输入“100”。（8）单击“主单位”选项卡，打开如图10-15所示对话框。图10-15 （9）在“线性标注”栏的“单位格式”下拉列表框中选择“小数”，在“精度”下拉列表框中选择“0”。单击 按扭，完成“室内建筑样式”标注样式设置。填空题填空题 （1）尺寸标注一般由 、和 等几个部分组成。（2）在AutoCAD中通过设置“标注样式管理器”对话框可以进行 、置为当前样式、替代样式以及比较样式等操作。（3）执行 命令可以打开“标注样式管理器”对话框。标注文字 尺寸线尺寸界线新建尺寸标注样式修改样式ddim尺寸箭头课后练习问答题问答题（1）对建筑制图进行尺寸标注的规定有哪些？（2）列出打开“标注样式管理器”对话框的几种方法。（3）AutoCAD中通过设置“标注样式管理器”对话框可以进行标注样式的有哪些操作？并简述其具体操作方法。参见10.1.1节。选择格式标注样式菜单命令；单击“样式”工具栏中的 按钮；在命令行中执行ddim（d）命令。新建标注样式、修改标注样式、替代标注样式、比较标注样式、删除标注样式、重命名标注样式、设置当前标注样式等，其具体操作方法参见10.1.310.1.7节。上机操作题上机操作题 新建一个名为“建筑”的标注样式，以系统默认的ISO-25标注样式为基础，设置标注箭头为“建筑标记”，引线设置为“倾斜”，箭头大小300，设置文字高度为500，文字置于尺寸线上方且与尺寸线对齐，不加引线，文字始终保持在尺寸界线之间，标注尺寸线型标注的单位格式为“小数”，保留小数点后0位，其余选项保持系统默认设置。
