安全文明施工样板图片(标化工地).ppt

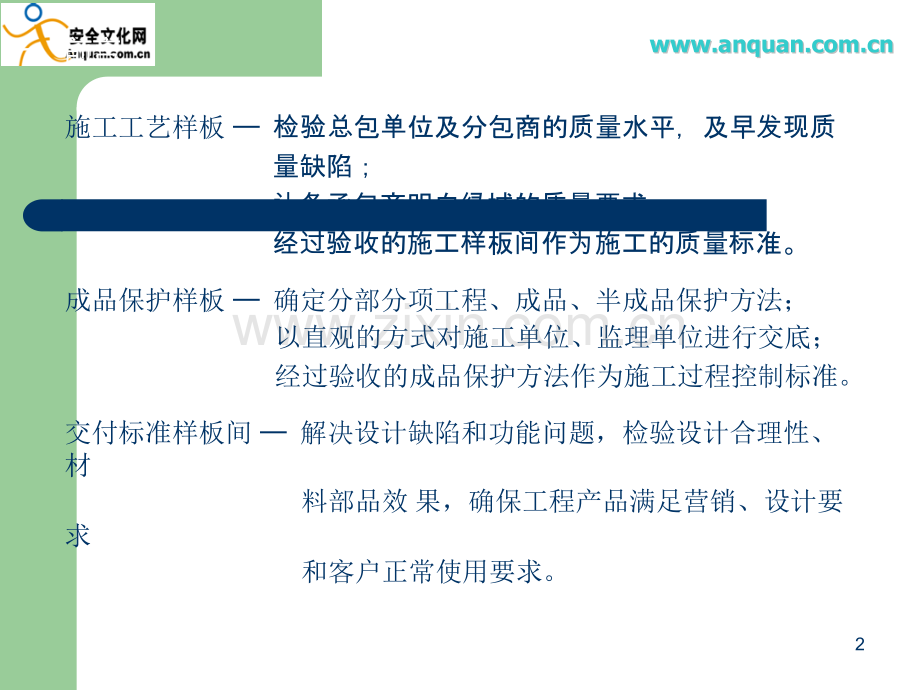

目 录工艺样板间二前 言一成品保护样板三交房标准样板四样板间总平布置要求五土建工程工艺样板1安装工程工艺样板一、前言施工工艺样板 检验总包单位及分包商的质量水平，及早发现质 量缺陷；让各承包商明白绿城的质量要求；经过验收的施工样板间作为施工的质量标准。成品保护样板 确定分部分项工程、成品、半成品保护方法；以直观的方式对施工单位、监理单位进行交底；经过验收的成品保护方法作为施工过程控制标准。交付标准样板间 解决设计缺陷和功能问题，检验设计合理性、材 料部品效 果，确保工程产品满足营销、设计要求 和客户正常使用要求。l1.1 剪力墙钢筋施工样板l1.2 剪力墙支模体系样板l1.3 梁板钢筋及支模体系样板l1.4 楼梯钢筋及支模体系样板 l1.5 框架柱、构造柱支模样板 l1.6 墙砌体、构造柱及门窗过梁样板二、工艺样板间1、土建工程工艺样板间l1.7 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）；l1.8 卫生间防水样板；l1.9 室内地坪样板。l1.10 屋面构造样板（屋面构造、烟帽、透气管）l1.11 外墙外保温构造样板；l1.12 门、窗安装样板。二、工艺样板间1.1 剪力墙钢筋施工样板剪力剪力墙钢筋筋样板板图片片l1.1.1 剪力墙钢筋样板体现的节点l 节点1：水平筋连接构造l 节点2：竖向钢筋连接构造l 节点3：钢筋保护层l 1.1剪力墙钢筋施工样板l1.1.2 施工工艺要点1.1剪力墙钢筋施工样板1.2 剪力墙支模体系样板支模体系支模体系样板板图片片l1.2.1 剪力墙支模体系体现的节点：l 节点1：剪力墙上口采用平直压档，确保上口平直；l 节点2：上下层接头50处，增加对拉螺栓，防止胀模；l 1.2 剪力墙钢筋及支模体系样板10l1.2.2 施工工艺要点1.3梁板钢筋及支模体系样板 梁板梁板钢筋及支模体系筋及支模体系样板板图片片l1.3.1 梁板钢筋样板体现的节点：l 节点1：梁主筋锚固长度要求；l 节点2：梁钢筋套筒连接；l 节点3：梁保护层；l 1.3 梁板钢筋及支模体系样板 l1.3.2 梁板支模体系体现的节点l 节点1：底模采用18厚九合板，方木采用6080杉木；l 节点2：梁底设置小横杆、双扣件；l 节点3：纵横向水平杆布置；l 1.3 梁板钢筋及支模体系样板 l1.3.3 施工工艺要点l 1.3 梁板钢筋及支模体系样板 1.4楼梯钢筋及支模体系样板 梁板梁板钢筋及支模体系筋及支模体系样板板图片片1.4楼梯钢筋及支模体系样板 梁板梁板钢筋及支模体系筋及支模体系样板板图片片1.4 楼梯钢筋及支模体系样板 l1.4.1 楼梯钢筋体现的节点l 节点1：楼梯板筋预留；l 节点2：楼梯板钢筋保护层；l l1.4.2 楼梯支模体系体现的节点l 节点1：楼梯施工缝留设；l 节点2：楼梯施工缝部位采用抽取式模板；l 节点3：梯板模板加固；l 1.4 楼梯钢筋及支模体系样板 l1.4.3 施工工艺要点l 1.4 楼梯钢筋及支模体系样板 1.5 框架柱、构造柱支模样板 框架柱支模框架柱支模样板板图片片构造柱支模构造柱支模样板板图片片l1.5.1 框架柱、构造柱支模样板体现的节点l 节点1：柱角采用内楞平直压档，确保柱角不胀模；l 节点2：簸箕斗设置；l 1.5 框架柱、构造柱支模样板 l1.5.2 施工工艺要点l 1.5 框架柱、构造柱支模样板 22注：标题与内容需作修改。1.6 墙砌体、构造柱及门窗过梁样板砂加气砌砂加气砌块样板板图片片1.6 墙砌体、构造柱及门窗过梁样板墙砌体、构造柱及砌体、构造柱及门窗窗过梁梁样板板图片片l1.6.1 墙砌体体、构造柱及门窗过梁体现的节点l 节点1：预制过梁、窗台翻梁伸入墙体200；l 节点2：窗边混凝土块留设；l 1.6 1.6 墙砌体、构造柱及门窗过梁样板l1.6.2 施工工艺要点l 1.6 1.6 墙砌体、构造柱及门窗过梁样板1.7 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）墙体灰体灰饼、粉刷、粉刷样板板图片片墙体甩体甩浆、挂网、挂网样板板图片片l1.7.1 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）体现的节点l 节点1：抹灰前基层表面清理干净；l 节点2：抹灰层中间放置钢丝网或耐碱玻纤网；l 1.7 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）l1.7.2 施工工艺要点1.7 墙体粉刷（挂网及灰饼样板、甩浆、粉刷）29注：标题与内容需作修改。1.8 卫生间防水样板卫生生间防水防水样板板图片片l1.8.1 卫生间防水样板体现的样板l 节点1：卫生间混凝土翻边200高；l 节点2：墙根阴角圆弧处理；l 1.8 1.8 卫生间防水样板l1.8.2 施工工艺要点l 1.8 1.8 卫生间防水样板32注：标题与内容需作修改。室内地坪拉毛室内地坪拉毛样板板图片片1.9 1.9 室内地坪样板l1.9.1 室内地坪样板体现的节点l 节点1：室内地坪平整、清洁；l 节点2：房间净空实测标识；l 1.9 1.9 室内地坪样板l1.9.2 施工工艺要点 1.9 1.9 室内地坪样板35注：标题与内容需作修改。1.10 1.10 屋面构造样板（屋面构造、烟帽、透气管）屋面构造、烟帽、透气管屋面构造、烟帽、透气管样板板图片片l1.10.1 屋面构造样板（屋面构造、烟帽、透气管）体现的节点l 节点1：保温层厚度50；l 节点2：烟帽；l 1.10 1.10 屋面构造样板（屋面构造、烟帽、透气管）l1.10.2 施工工艺要点1.10 1.10 屋面构造样板（屋面构造、烟帽、透气管）38注：1、标题与内容需作修改；2、分为屋面构造、烟帽、透气管 施工工艺要点叙述。1.11 1.11 外墙外保温构造样板外外墙保温构造保温构造样板板图片片1.11 1.11 外墙外保温构造样板l1.11.1 外墙外保温构造样板体现的节点l 节点1：保温层厚度；l 节点2：耐碱网格布；l 1.11 1.11 外墙外保温构造样板l1.11.2 施工工艺要点41注：标题与内容需作修改。1.12 1.12 门、窗安装样板门窗安装窗安装样板板图片片l1.12.1 门窗安装样板体现的节点l 节点1：混凝土预制块预埋；l 节点2：窗台泛水找坡；l 1.12 1.12 门、窗安装样板l1.12.2 施工工艺要点1.12 1.12 门、窗安装样板44注：1、标题与内容需作修改；2、分为门和窗施工工艺要点叙述。l1、混凝土柱角保护样板 l2、混凝土楼梯踏步保护样板 l3、铝合金门窗成品保护样板 l4、金属、木质栏杆成品保护样板 l5、石材墙、柱、地面成品保护样板l6、进户门保护样板三、成品保护样板1 1、混凝土柱角保护样板混凝土柱角保混凝土柱角保护样板板图片片2 2、混凝土楼梯踏步保护样板混凝土楼梯踏步保混凝土楼梯踏步保护样板板图片片3 3、铝合金门窗成品保护样板铝合金合金门保保护样板板图片片铝合合金金窗窗保保护样板板图片片4 4、金属、木质栏杆成品保护样板金属、木金属、木质栏杆成品保杆成品保护样板板图片片5 5、石材墙、柱、地面成品保护样板石材石材墙、柱、地面成品保、柱、地面成品保护样板板图片片6 6、进户门保护样板进户门保保护样板板图片片6 6、进户门保护样板进户门框框样板板图片片进户门扇扇样板板图片片l1、标识（管线轴向、开关箱、开关插座、端口）；l2、构造做法说明；l3、材料说明；l4、使用说明。四、交付标准样板四、交付标准样板 标 识 材料说明 标 识 材料说明门窗交付窗交付标准准样板板图片片四、交付标准样板 标 识 材料说明 构造做法地坪交付地坪交付标准准样板板图片片四、交付标准样板 标 识 材料说明 使用说明进户门交付交付标准准样板板图片片顶棚交付棚交付标准准样板板图片片四、交付标准样板l安装工程交付标准样板(包括管线轴向、开关箱、开关插座、端口等）；l 六、样板间总平布置要求1、工艺样板间应根据推盘计划及建筑总平面布置特点、周围环境条件，合理规划布置；2、工艺样板间场地的临时占用应符合项目总体开发部署 和开发流程的要求，减少相互干扰；3、工艺样板间应远离作业区，以便保证工艺样板间参观 人员的安全；4、工艺样板间应结合样板房布置，看房通道应通至工艺 样板间展示区；六、样板间总平布置要求5、工艺样板间宜布置在室内，避免因日晒雨淋，影响展 示效果；6、交付标准样板应布置在项目工程实体内，与样板房同 期建设；7、成品保护样板宜集中布置展示。59
