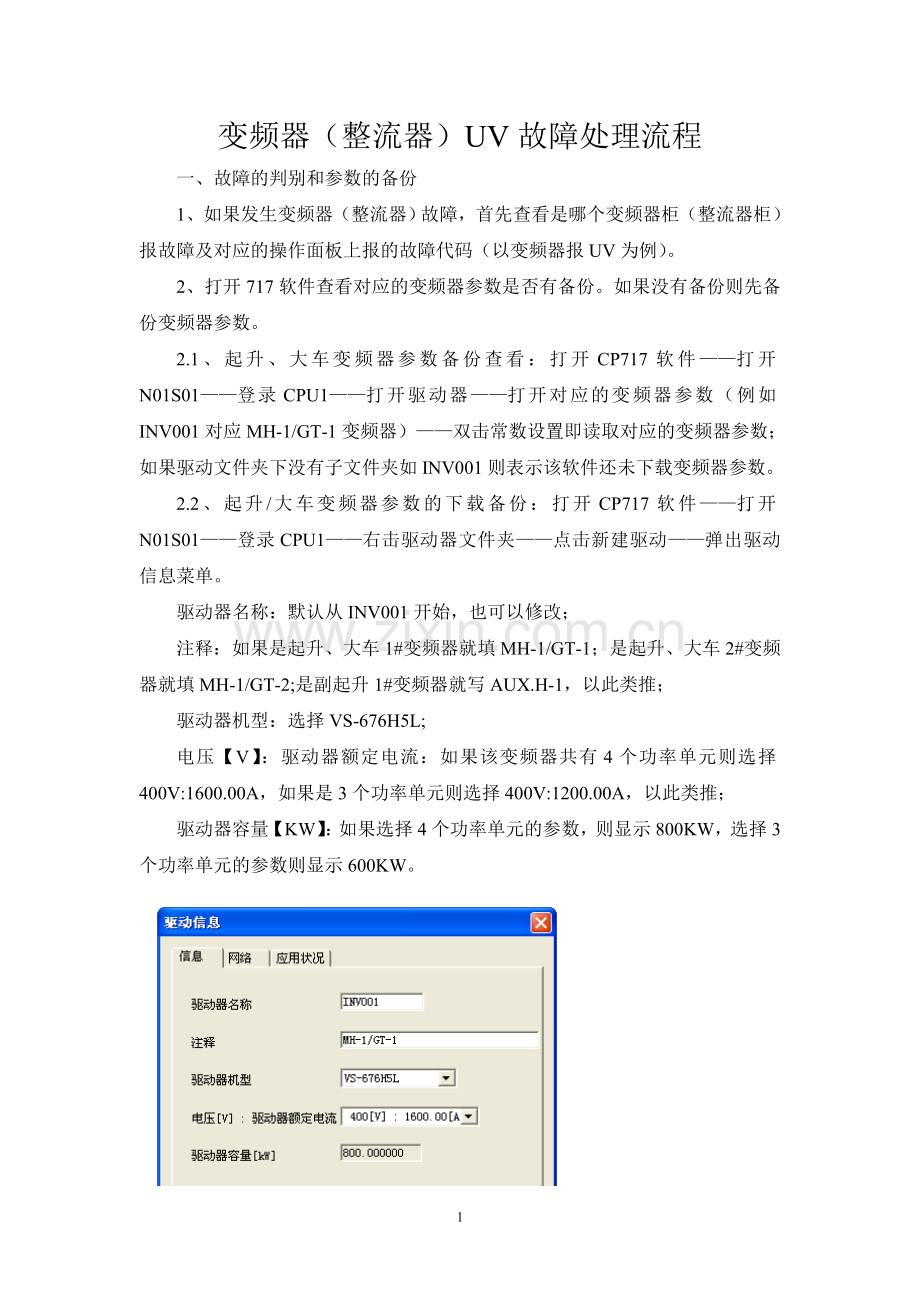

变频器（整流器）UV故障处理流程一、故障的判别和参数的备份1、如果发生变频器（整流器）故障，首先查看是哪个变频器柜（整流器柜）报故障及对应的操作面板上报的故障代码（以变频器报UV为例）。2、打开717软件查看对应的变频器参数是否有备份。如果没有备份则先备份变频器参数。2.1、起升、大车变频器参数备份查看：打开CP717软件打开N01S01登录CPU1打开驱动器打开对应的变频器参数（例如INV001对应MH-1/GT-1变频器）双击常数设置即读取对应的变频器参数；如果驱动文件夹下没有子文件夹如INV001则表示该软件还未下载变频器参数。2.2、起升/大车变频器参数的下载备份：打开CP717软件打开N01S01登录CPU1右击驱动器文件夹点击新建驱动弹出驱动信息菜单。驱动器名称：默认从INV001开始，也可以修改；注释：如果是起升、大车1#变频器就填MH-1/GT-1；是起升、大车2#变频器就填MH-1/GT-2;是副起升1#变频器就写AUX.H-1，以此类推；驱动器机型：选择VS-676H5L;电压【V】：驱动器额定电流：如果该变频器共有4个功率单元则选择400V:1600.00A，如果是3个功率单元则选择400V:1200.00A，以此类推；驱动器容量【KW】：如果选择4个功率单元的参数，则显示800KW，选择3个功率单元的参数则显示600KW。网络菜单下把相对应的变频器网络地址和站号填好，就能连到对应的变频器通讯主板上查看参数，例如主起升/大车1#变频器：CIR#-1，ST#-1 ；主起升/大车2#变频器就填：CIR#-1，ST#-2；副起升/大车1#变频器：CIR#-1，ST#-3；副起升/大车2#变频器：CIR#-1，ST#-4 。2.3、设置好变频器的相关参数和网络地址后，点击确定，然后右击对应的变频器名称，点击转送（T）批转送（A）整理导出（D），如下图然后会弹出一个变频器参数传输的页面点击执行，进行变频器参数的传输，参数传输完成后会跳出一个确认键，点击确认后，显示执行状况结束。这时就完成了变频器参数的下载备份。变频器参数导入步骤：参考参数导入步骤2.3，右击对应的变频器名称，点击转送（T）批转送（A）整理导入（L）,进行变频器参数由电脑变频器的传输。注意：如果是小车变频器参数则需要用笔记本电脑连到CP-316H小车防摇CPU或者主CPU上，然后再下载参数，网络、站号根据图纸设定，一般情况下小车/俯仰变频器的填：CIR#-0；ST#-1。另外，如果是整流器参数的话，需要手动记录，程序无法连接到整流柜的通讯主板。二、查找判断发生故障的功率单元1、变频器（整流器）柜功率单元的识别桥吊上变频器（整流器）柜功率单元每个柜子是从左到右的顺序为1#-4#1# 2# 3# 4# 2、通讯主板上通讯线位置的更换假如怀疑2#变频器功率单元坏，则先将主变电源断开，待通讯主板上指示灯熄灭后将2#通讯线拔掉，3#插到2#位置，4#插到3#位置（在变频器或整流器柜门背后）。4#3#2#1#3、通讯主控板上的电源线位置更换将2#通讯线拔掉，3#插到2#位置，4#插到3#位置（在变频器或整流器柜门背后）4#3#2#1#4、变频器（整流器）参数更改合上主变电源，将变频器（整流器）参数O2-04由84改成83. 在对应变频器柜的操作面板上按DIRVE/PRGM按钮，进入参数选择界面，通过按上、下，向右的箭头按钮来选择到O2-04这个参数，然后按DATA/ENTER按钮即显示O2-04内的值84，再通过按上、下，向右的箭头按钮把数值改成83，按一下DATA/ENTER按钮写入数值，再按一下DIRVE/PRGM按钮退出编辑界面，即完成参数的修改。5、上电检查变频器面板是否报UV合上主变及PLC电源，检查变频器面板是否还会报UV故障。如果还是报UV故障则说明2#功率单元是正常的，其他3组中有1组是坏的；重新换其他一组功率单元的插头。当变频器不再报UV故障时，说明拆掉的那组功率单元就是坏的。三、程序里对起升和大车进行限速1、对起升的限速。参数修改完后确认变频器不报故障后，打开程序H03，光标点到MASCON-1功能块上，如下图然后打开调试下拉菜单，点击REFER进入MASCON-1功能块内部程序在功能块中，对起升速度限制成50%。（ABS处改成4500）。2、对大车变频器选择进行切换或者限速。2.1、如果是坏的是1#变频器柜或整流器柜内的单元则把大车变频器选择切换到2#位置，反之坏的是2#变频器，则大车变频器选择切换到1#位置。用一组变频器供电不影响大车的运行。2.2、如果大车变频器选择切换到1#或者2#位置后大车动不了的话，就把大车变频器选择切换到正常位置，然后在H03功能块中，对大车速度限制成20%（ABS处改为1500）。五、现场试车观察先让司机先1档试车，如有紧急情况则立即拍下紧停。试车无异常则可以让司机在限速范围内临时恢复作业。8
