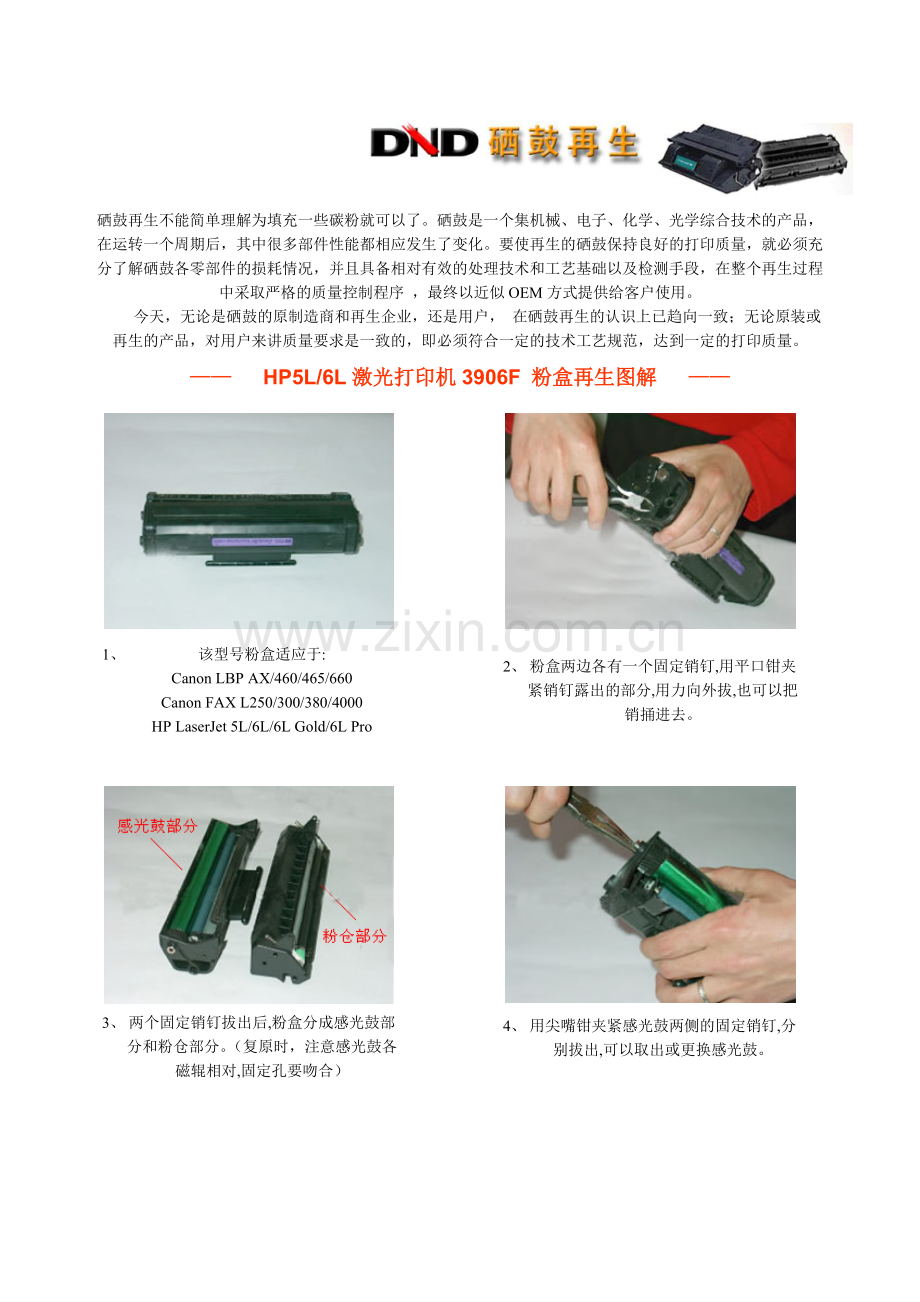

硒鼓添加碳粉的操作方法.doc

硒鼓再生不能简单理解为填充一些碳粉就可以了。硒鼓是一个集机械、电子、化学、光学综合技术的产品，在运转一个周期后，其中很多部件性能都相应发生了变化。要使再生的硒鼓保持良好的打印质量，就必须充分了解硒鼓各零部件的损耗情况，并且具备相对有效的处理技术和工艺基础以及检测手段，在整个再生过程中采取严格的质量控制程序 ，最终以近似OEM方式提供给客户使用。
        今天，无论是硒鼓的原制造商和再生企业，还是用户， 在硒鼓再生的认识上已趋向一致；无论原装或再生的产品，对用户来讲质量要求是一致的，即必须符合一定的技术工艺规范，达到一定的打印质量。
—— HP5L/6L激光打印机3906F 粉盒再生图解 　——

1、
该型号粉盒适应于:
Canon LBP AX/460/465/660
Canon FAX L250/300/380/4000
HP LaserJet 5L/6L/6L Gold/6L Pro

2、
粉盒两边各有一个固定销钉,用平口钳夹紧销钉露出的部分,用力向外拔,也可以把销捅进去。

3、
两个固定销钉拔出后,粉盒分成感光鼓部分和粉仓部分。（复原时，注意感光鼓各磁辊相对,固定孔要吻合）

4、
用尖嘴钳夹紧感光鼓两侧的固定销钉,分别拔出,可以取出或更换感光鼓。

5、
取出感光鼓,注意不要磕碰以及避光保存,必要时需更换.用我公司提供美国长寿三菱感光鼓,效果更佳,使用寿命更长。

6、
取出充电辊,可用我公司的抛光剂进行保养及修复。

7、
拧开大刮板两端的固定螺丝。

8.
取出大刮板,清理废粉仓.以免废粉仓废粉过满引起漏粉。(当刮板橡胶颜色发黄时,需更换,我公司提供进口刮板)

9、
拧下粉仓部分一侧的固定螺丝。

10、
将这一侧的挡片慢慢拔出。

11、
用螺丝刀或尖嘴钳等工具将加粉盖拔出,
便用吸尘器或皮老虎将其中的剩余碳粉清洁干净。

12、
用吸尘器将磁辊上残余的碳粉吸干净(注
意不要把磁辊磕伤)，再从加粉入口处灌
粉。

13、
取出磁辊固定架,先将磁辊固定(注意磁
辊芯与固定架吻合),再套上末端顶板.然后逆着折开的步骤装上。

—— 　HP5000激光打印机粉盒再生图解 　——

1、
HP5000与文杰A5000、佳能850/870/910粉盒通用,拆解方法相同。

2、
粉盒的粉仓与废粉仓的连接是通过两侧的两个固定销钉边接的,将这两个销钉分别拔出。

3、
拔出另一侧的固定销钉，在复原时,注意磁辊和感光鼓相对,以及销钉插入时,要对孔。

4、
拆解开后的粉盒分成两部分,注意两端缓压弹簧。

5、
HP5000的感光鼓是由两侧的架子固定的,用螺丝刀拧下一端的两个固定螺丝,将铁架子拔出。

6、
拧下另一端的两个固定螺丝,摘下固定架子,可将感光鼓取出,注意感光鼓不要磕碰以及避光保存。

7、
拆下OPC后的废粉仓展开图,对于磨损严重或有缺陷的OPC应当更换。（我公司提供美国三菱长寿命感光鼓）

8、
摘下充电辊,用我公司提供的抛光剂可对充电辊进行修复保养。

9、
摘下充电辊后的废粉仓。拧下刮板的两个固定螺丝就可摘下刮板,以及清理废粉仓。 注意:当刮板橡胶发黄时应当更换刮板

10、
将鼓盖转到后部,用一字螺丝刀,轻轻将导杆摘下。

11、
拧下齿轮端的末端顶板的三个固定螺丝。

12、
将顶板慢慢拔出,注意用力平行。

13、
摘开末端顶板后的展开图,复原后注意2个触点。

14、
将粉仓内及磁辊上的余粉清理干净,再从加粉入口处灌粉(加粉时注意握紧磁辊,以防碳粉漏出)。

15、
加完碳粉后,再逆着拆解的步骤，将粉盒复原。

—— 　HP4VC激光打印机粉盒再生图解 　——

1、
HP4VC粉盒与Canon BX/BXII,文杰306通用

2、
取下粉盒一侧的弹簧

3、
粉盒两侧各有一个固定销钉,用钳子将其拔出。如果销钉无法拔出,可将其顶入(不推荐)

4、
拔出另一侧的销钉。在复原时,要注意固定孔要吻合。

5、
取出两边的固定销钉,粉盒被分成两部分。

6、
感光鼓两侧各有一个固定栓(不一样,复原时注意各自的位置以及感光鼓的方向),分别有一个固定螺丝,将其拧下。

7、
将固定栓分别拔出,再将感光鼓轻轻取出。

8、
取出感光鼓后的废粉仓展开图。感光鼓保存时应避免磕碰以及避光保存。

9、
取出充电辊.可用我公司提供的抛光剂进行维护保养。

10、
取出充电辊后的废粉仓展开图。再生时应将废粉仓里的废粉清理掉，对于发黄的刮板应以更换（我公司大量提供该配件）

11、
接下来将对粉仓进行再生处理，拧下磁辊末端顶板的两个固定螺丝。

12、
平行用力拔出磁辊末端顶板。

13、
摘下磁辊固定架。

14、
将磁辊上余粉以及粉仓内的碳粉清理干净，注意不要将磁辊划伤。

15、
从加粉入口处灌入碳粉，再逆着拆解的步骤，将粉盒复原。

—— 　HP4L/4P（PX）激光打印机粉盒再生拆解图 　——

1、
第一步：首先检测粉盒是否适合加粉，目测磁辊是否有划伤，磁辊上粉不均匀或者有划伤都不适合做再生。否则会影响打印质量。

2、
粉盒底部向上,共有4个卡子,用两把螺丝刀
子,上压下撬,从右到左顺序把每个卡子撬开
(注意用把握力量,避免将卡子弄折)。

3、
粉盒两侧面各有一个卡子,用一把一字螺丝刀把外罩塑料从底部往上撬离卡子。

4、
与步骤3类似,撬开另一侧的卡子,这时粉盒
被分成上下两个部分,可小心分开。

5、
粉盒分成粉仓部分和感光鼓部分。

6、
用尖嘴钳将OPC固定销钉向外拔出。

7、
将OPC从粉盒中拿出(注意从底下用手指向上顶出)。如OPC有损伤,可更换我公司提供的美国三菱长寿感光鼓。

8、
如果刮板上的橡胶发黄或OPC表面刮不干净请更换刮板。更换时只需拧下刮板两端的固定螺丝（我公司可提供）。

9、
在清理完粉仓后,将代用碳粉从加粉入口处
灌入,并将两部分合上,使每个卡子复位。

—— 　联想2312激光打印机粉盒拆装图 　——

1、
联想2312粉盒

2、
用螺丝刀将固定塑料帽拨开。

3、
将固定卡片小心拨开。

4、
将固定磁辊卡片小心拨开。

5、
将另一侧磁辊固定卡片拨开，并旋转至垂直位置。

6、
将磁辊取下来

7、
清理完废粉,请用高压空气将海棉辊清理干净。

—— 　方正文杰200/280 粉盒拆装图 　——

1、
文杰280硒鼓

2、
拆掉硒鼓上侧两边的螺钉。

3、
用两把“一字”改锥，将三个
卡子松开。

4、
小心地将硒鼓上盖儿打开。

5、
将粉仓内的海绵辊用高压空气
清理干净。

6、
拆掉胶辊两侧的固定螺钉。

7、
把挡板转至凹槽位置取下。

8、
拨开固定弹簧，可取下感光鼓
固定挡板。

9、
取下两侧三个固定螺钉。

10、
小心将两侧固定导电板拔下。

11、
取下此齿轮（注意齿轮上有
挡片）。

12、
将感光鼓小心地从粉盒中取下。

13、
用高压空气将感光鼓毛刷清
理干净。

14、
用抛光剂将胶辊擦干净。

15.按照以上步骤的逆步骤将鼓安装好。

—— 　Epson 5700激光打印机粉盒拆装图　——

1、
Epson 5700粉盒

2、
将挡板小心从两侧拨开，取下挡板。

3、
将两侧弹簧，用镊子小心取下。

4、
将两侧磁辊固定卡推开拨出。

5、
将磁辊小心取下来。

6、
将刮板两侧固定螺钉取下。

7、
将刮刀清理干净（注意刀口）。

8.
用高压空气将废粉仓内清理干净。

9、
Epson5700 OPC部分拆装。

10、
将感光鼓两侧的固定螺钉取下后，将挡板折叠后取出。

11、
将鼓体部分一侧的固定板取下
（注意二极管的方向）。

12、
将感光鼓小心取出。

—— 　EPSON C8000彩色激光打印机粉盒再生拆解图 　——
关于激光打印机：
　　EPSONC8000是超A3幅面的高速网络打印机，为办公室提供商业标准的各种打印规格，使用也极为方便。先进的数据压缩技术大大提高了数据传输速度，最高可扩展256MB的内存，使得打印复杂的图象也能变的很轻松。
　　首创色阶扩展技术，使色彩获得更加细腻丰富的层次，实现了写真高画质。强大的网络服务功能，高可靠的平直送纸途径独立式粉盒，用完后可以单独更换。

打印速度：16页黑白，4页彩色；
分辨率：600DPI；
首页输出时间：42.6秒彩色/20.0秒黑白；
粉仓：S050016 S050017 S050018 S050019
成像盒：S051061；
定影器油辊：S052002；
废粉收集器 S050020

第一步：将废粉仓部分的废粉清理掉。

1、将废粉仓盖小心打开，它是由一个小卡子卡住的，打开的时候一定要注意小卡子的位置。（图1，图2，图3）

2、
将废粉仓内的废粉倒掉，并用棉签将检测废粉窗口清理干净，注意不要将杂物掉入废粉仓中。

3、
将废粉仓盖复原盖好。

第二步：粉仓部分

1、
将粉仓上的胶布取下来

2、
打开粉仓盖部分，并做粉仓内部清理处理。

第三步：加粉过程

1、
在加粉前，请事先将瓶中的碳粉摇匀，慢慢注入清洁后的粉仓中。

2、
加好粉后，将粉仓盖盖好。

3、
用胶布密封，并清洁整个粉仓外观。

4、
装机测试。

——　HP4500彩色激光机粉盒C4196A拆装图解　——

1、
拆装粉盒所需工具：十字螺丝刀、小一字螺丝刀、平嘴或尖嘴钳子。

2、
将粉盒正面朝下放在桌面上，用十字
螺丝刀将侧面的四个螺丝取下来

3、
将如图所示的螺丝卸下来，就可以将OPC的保护挡板卸下来。

4、
在卸保护挡板时两头有金属勾，将金属勾向外横拉，取下保护挡板。

5、
如图所示，将固定OPC的三个螺丝钉取下来，就可以将固定轴取下。

6、
注意固定挡板的销钉是否干净，如不干净，请用酒精清洗。

7、
将计数器的螺丝钉卸下来，取下计数器。

8-1、
将计数器上的芯片用小一字改锥轻轻撬起。

8-2、
安装新的计数器要注意方向，按如图舒适所示安装。

9、
接下来取另外一个侧挡板，将兰色塑料轮用手向外拔即可取下。

10、
取掉侧挡板上的五个螺丝钉。

11、
一手固定OPC，一手将侧挡板取下来。

12、
将OPC上的轴套用尖嘴钳取下。

13、
从另一头没齿轮一边，取下OPC。

14、
将如图所示的盖板取下来（在盖板中间有个 小孔，用小一字改锥插入向下压，即可取下。

15、
将胶辊取下来（如图所示用两手平衡取下PCR,并用清洁剂清理胶辊。

16、
用改锥将废粉仓上的刮板的螺丝
卸下，将刮板取下更换。

17、
清理废粉仓，先将废粉仓里的废粉倒掉然后用高压空气将里边的残余废粉吹干净。

18、
最后按以上的逆步骤将粉盒安装，上机测试。

—— 　方正文杰C8000粉盒再生拆解图 　——
关于打印机：　　
　　这一款打印机是北大方正公司推出的一款经济实用的面向办公领域的A4幅面的彩色激光打印机，目前在各个领域，如：短版印刷，印前打印，礼品广告，名片，金箔画制作，彩色设计稿输出，彩色图形，商务办公图表的打印，此款打印机都可以实现。

打印机的技术参数：
打印方式：四色打印（CMYK）　　
打印速度：彩色4PPM,黑白16PPM
内存：64M可扩充128M　　　　　
分辨率：2400*600DPI
打印介质：普通复印纸，标签纸，胶片，厚纸（60-160/M2）

关于粉仓：
　　四色粉仓都是独立的放在机器的前部，可以独立取出来更换，拆装和清洁都很简单，由于粉盒是扁的，它的内部有两个搅拌器，在重新添加碳粉时，最好是加高容量的碳粉，可以避免不必要的浪费，这是因为每次加粉前，都要将余粉清理掉，大约有20-30G粉用不上。

1、
首先检测粉盒是否适合加粉，目测磁辊是否有划伤，磁辊上粉不均匀或者有划伤都不适合做再生。否则会影响打印质量，我公司正在加紧开发有关备件，届时这一问题将会得到解决。

2、
如果磁辊没有问题的话，我们开始清理粉仓。先将磁辊两侧的螺丝钉取下来。

3、
将刮板固定架由箭头方向推起。

4、
将磁辊轻轻取下来，用干棉花小心擦拭

5、
用干棉花小心擦拭磁辊。

6、
打开粉仓盖，将粉仓内的剩余碳粉清理倒掉。

7、
清理粉仓磁辊下方的海绵辊，这一点很重要。这个过程如用吸尘器效果会好一些。

8、
清理完后，进行加粉、复原粉仓步骤。注意加粉前，请将碳粉摇匀，从粉仓口慢慢注入粉仓，并盖好粉仓盖。

9、
将磁辊复位。

10、
如图箭头方向转动磁辊齿轮，检测磁辊上粉情况。（图10）

装机测试。
