LOTUS AIR CONDITIONING 劳特斯空调（江苏）有限公司
风冷模块机组功能说明书
1.0 概述
DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0 主要技术参数
2.1 使用条件
运行电压： AC220V±10％； 运行环境温度： -20～+55℃； 储存温度： -35～+85℃； 湿度要求： 0～95％RH
2.2 温度控制精度： 1℃
2.3 控制器符合
□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》
□ GB4706．32-1996《家用和类似用途电器的安全 热泵﹑空调器和除湿机的特殊要求》
□ GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》
□ GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组 户用和类似用途的冷水（热泵）机组》
□ 抗干扰度符合GB4343．2-1999
□ 印刷电路板符合GB4588．1和GB4588．2的规定
3.0 控制器功能
制冷运行
制热运行
可显示回水温度及设置温度，具有查询功能
掉电自动记忆各种参数
压缩机均衡运行及分时启动
三相缺相，逆相保护
具有完善的保护功能及显示
具有风盘联动接口
选用摩托罗拉高性能芯片,抗干扰性能达到最好
具有定时开关机功能
4.0 面板操作

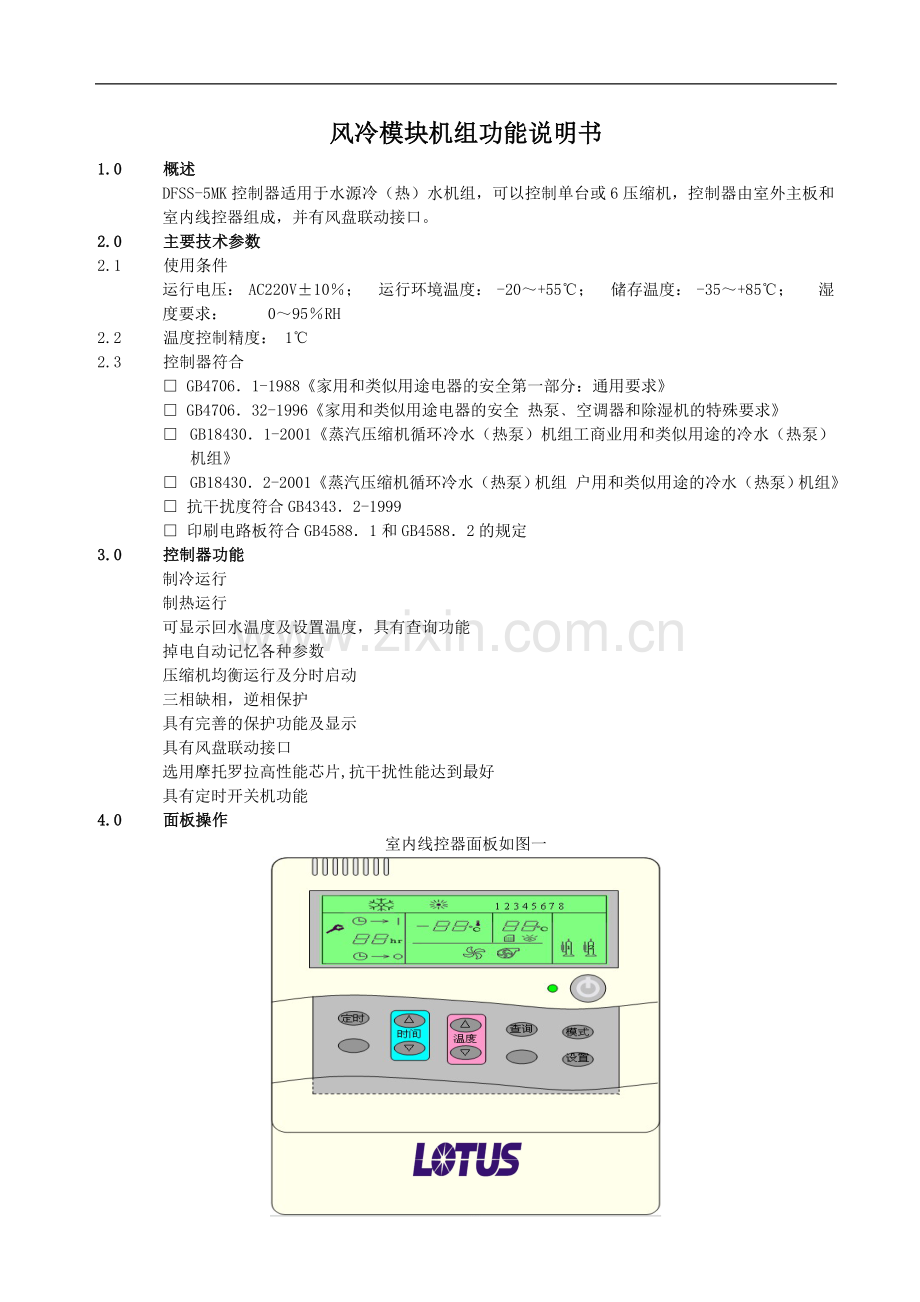

室内线控器面板如图一

4.1. 开关机
按“运转/停止”键，机组开机，指示灯亮；
再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
4.2. 模式转换
按“模式”键，选择所需的模式,“制冷”“制热”模式
“制冷” 模式显示雪花符号
“制热” 模式显示太阳符号
(默认在关机状态下才可转换模式)
4.3. 定时开关机
设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）
开机状态下，按“定时”键，定时关机；
关机状态下，按“定时”键，定时开机；
按“定时”键后，小时时间闪显；
按“时间▽△”键，调整小时定时时间
再按“定时”键后，分钟时间闪显；
按“时间▽△”键，调整分钟定时时间
再按“定时”键，定时设定完成
再按“定时”键，则取消定时
设置〖b7〗设置为1时是循环定时
按“定时”键后，小时时间闪显，开始设定定时开时间；
按“时间▽△”键，调整小时定时开时间
再按“定时”键后，分钟时间闪显；
按“时间▽△”键，调整分钟定时开时间
再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；
按“时间▽△”键，调整小时定时关时间
再按“定时”键后，分钟时间闪显；
按“时间▽△”键，调整分钟定时关时间
按“定时”键，定时关时间设定完成
4.4. 时钟设定
按住“定时” 键5秒键后，小时时间闪显，进入时钟设定状态；
按“时间▽△”键，调整小时时钟
再按“定时”键后，分钟时间闪显；
按“时间▽△”键，调整分钟时钟
再按“定时”键，时钟设定完成
4.5. 查询
循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
按“查询”键，进入参数查询状态，再按“时间▽△”键可查询 d1 d2 d3 d4 d5 E1 E2 E3 E4 E5 E6 E7 E8的参数，再按“查询”键退出查询状态。
注：按“时间▽△”键可查询
d1内出水温度 d2内回水温度,d3室外空气温度,d4外出水温度4,d5外回水温度
E1（主模块）历史故障，E2（2#模块）历史故障，----- E8（8#模块）历史故障
4.6. 参数设置
用户级参数设置( 设置温度设置)
按“设置”键进入用户级温度设置，显示“P1”及参数,接着按“温度▽△”键可设定P1(制冷设置温度)的参数
再按“时间▽△”键，则显示“P2”及参数,接着按“温度▽△”键可设定P2(制热设置温度)的参数。
再按“设置”键，则退出用户级参数设置。
设置温度 表1
参数名称
单元序号
出厂设置
最大值
最小值
制冷设置温度
P1
12
24
5
制热设置温度
P2
45
50
25
5.0 室外主控板：
接口定义 表7
名称
序号
端口标记
功能
说明
备注
模
拟
输
入
1
A01
内出水温度
(b2=1制热时)
外出水温度
温度范围：-30~80℃
L=5米
2
A02
内回水温度
(b2=1制热时)
外回水温度
温度范围：-30~80℃
L=5米
3
A03
外环境温度
温度范围：-30~80℃
L=2米
4
A11
外出水温度
(b2=1制热时)
内出水温度
温度范围：-30~80℃
L=2米
5
A21
外回水温度
(b2=1制热时)
内回水温度
温度范围：-30~80℃
L=2米
数
字
输
入
8
A51
外水流开关
干触点输入信号
闭合正常
9
A61
外防冻开关
干触点输入信号
数
字
输
入
1
I01
风盘连动
干触点输入信号
闭合正常
2
I02
内水流开关
干触点输入信号
3
I03
内防冻开关
干触点输入信号
4
I11
1系统高压
干触点输入信号
5
I12
1系统低压
干触点输入信号
6
I21
2系统高压
干触点输入信号
7
I22
2系统低压
干触点输入信号
8
I31
3系统高压
干触点输入信号
9
I32
3系统低压
干触点输入信号
10
I41
4系统高压
干触点输入信号
11
I42
4系统低压
干触点输入信号
12
I51
5系统高压
干触点输入信号
13
I52
5系统低压
干触点输入信号
14
I61
6系统高压
干触点输入信号
15
I62
6系统低压
干触点输入信号
数
字
输
出
1
O01
内水泵
220VAC/20A

2
O02
外水泵
220VAC/20A
3
O11
1＃压缩机
220VAC/5A
4
O21
2＃压缩机
220VAC/5A
5
O22
辅助电加热
220VAC/5A
6
O23
四通阀
220VAC/5A
7
O31
3＃压缩机
220VAC/5A
8
O41
4＃压缩机
220VAC/5A
9
042
运行输出
220VAC/5A
10
043
四通阀
220VAC/5A
11
051
5＃压缩机
220VAC/5A
12
061
6＃压缩机
220VAC/5A
13
062
报警输出
220VAC/5A
14
063
四通阀
220VAC/5A
通
讯
1
线控通讯

6.0 跳线开关选择功能：
机组控制板跳线1，2，3，S设置： ON=1 OFF=0;下表8
开关1
开关2
开关3
开关S
地址编码
控制器编号
OFF
OFF
OFF

000
1#模块(主模块)
OFF
OFF
ON

001
2#模块
OFF
ON
OFF

010
3#模块
OFF
ON
ON

011
4#模块
ON
OFF
OFF

100
5#模块
ON
OFF
ON

101
6#模块
ON
ON
OFF

110
7#模块
ON
ON
ON

111
8#模块
7.0 单台冷水机组接线图

8.0 控制器系统结构组成
DFSS-5MK户型/商用中央空调控制器系统由1-8台控制器和一个线控操作器组成。各部分都通过RS485通讯接口连接。下面是系统的组成结构框图
DFSS-5MK
控制板（7#）
DFSS-5MK
控制板（2#）
DFSS-5MK
控制板（1#）
主模块

RS485

DFSS-5MK
控制板（8#）
DFSS-5MK
控制板（3#）

液晶线控器

9.0 功能描述
9.1 温度控制对象
温度控制对象为主模块回水温度控制
9.2 功能选择
功能选择由表3设置项〖b1〗来决定，〖b1〗参数为“1”时为热泵型，为“0”时为单冷型。
9.3 运行模式选择
系统的运行模式可以选择为：制冷、制热。〖b1〗设置为“0”时为单冷型，则运行模式固定为制冷。如果〖b5〗设置为“1”时，则模式转换可以在开、关机状态下选择，否则只能在关机状态下选择。
9.4 联动功能
线控器处于关机时: 联动接通开机,联动断开关机。
线控器处于开机时: 联动接通无效,联动断开关机。
联动控制只在主模块上有效。
9.5 热泵运行方式选择
〖b2〗选择为“0”时机器通过四通阀换向制热，A01定义为内出水温度传感器，A02定义为内回水温度传感器，A11定义为外出水温度传感器，A21定义为外回水温度传感器。
〖b2〗选择为“1”时机器通过手动制热，制冷时：A01定义为内出水温度传感器，A02定义为内回水温度传感器，A11定义为外出水温度传感器，A21定义为外回水温度传感器。制热时：A01定义为外出水温度传感器，A02定义为外回水温度传感器，A11定义为内出水温度传感器，A21定义为内回水温度传感器。
9.6 外水泵方式选择
〖b3〗为“0”时，选择不停外水泵模式。
〖b3〗为“1”时，选择停外水泵模式，如需启动压缩机，外水泵提前1分钟启动，外水泵启动1分钟后才允许启动压缩机，外水泵在压缩机关闭后1分钟关闭
9.7 工作状态掉电记忆功能
当〖b6〗参数设置为“1”时，上电时保持上次工作状态，否则上电时关机
9.8 定时开关机功能选择
通过操作器可以选择定时开、定时关、组合定时、循环定时。组合定时在24小时内一次有效，循环定时则一直有效。当〖b7〗参数设置为“0”时，选择组合定时。为“1”时选择循环定时。
9.9 模块运行方式选择
〖b8〗为“1”为模块化运行方式, 〖b8〗为“0”时,各模块独立运行,用1个操作板控制各个模块的运行和停止,在开机模式下, 按“时间△”或“时间▽”键可选择需开启或关闭的模块(在温度显示位显示Hx,x为模块代码),再按“上升△”或“下降▽”键可开启或关闭的具体模块
9.10 相位保护功能
相位保护选择〖b9〗设置为“1”时，具有缺相逆相保护功能，为“0”无保护功能
9.11 水温温度传感器补偿
在一些特殊应用场合，如果传感器引线太长或受安装位置限制，需要对传感器的测量温度进行补偿修正。这个功能可以通过调整〖bd〗参数实现，防冻时不补偿。
9.12 制冷外出水温度过高保护
制冷时外出水温度高于〖C1〗设定值，停相应压缩机，在温度恢复后压缩机延迟重新启动。
9.13 制冷运行防冻结保护
在制冷运行时，为了防止内水冻结，控制器根据内出水温度进行防冻的保护。防冻结的温度可以通过调整〖C2〗来选择。
9.14 制热运行内出水温度过高保护
制热时内出水温度高于〖C3〗设定值时，进行保护，停压缩机。
9.15 制热运行外内出水温度过低保护
制热时外出水温度低于〖C4〗设定值时，进行保护，停压缩机。
9.16 水流不足温差保护
当机组制冷或制热运行一段时间后，如果出水温度和回水温度的温差大于设定值（内〖C5〗外〖C6〗），控制器进行水流温差不足保护。
9.17 冬季防冻保护
为了防止室内水在冬季冻结，控制器根据〖C7〗〖C8〗参数进行冬季防冻保护。控制器设置有两级防冻结保护，第一级保护开启循环水泵，辅助电加热运行〖C7〗，第二级保护开启压缩机制热运行对循环水加温〖C8〗
9.18 压缩机运行和停机延时保护
为了保护压缩机，当压缩机停机后，需要经过〖C9〗分钟后才能再次开机。
当压缩机开机运行后，除非空调关机或因故障停机，需要经过〖CA〗分钟后才能停机。
9.19 压缩机压力保护
高压压力保护（高压压力开关断开持续〖CC〗秒）在（三次/小时）内时，压缩机保护，在高压压力恢复后压缩机延迟〖C9〗分钟重新启动。在超过（三次/小时）时控制器锁住该故障，相应压缩机不再重新启动而不管高压压力开关是否复位。
低压压压力保护（低压开关在压机启动〖Cb〗分钟后开始检测，开关断开持续〖CC〗秒）在（三次/小时）内时，压缩机保护，在低压压力恢复后压缩机延迟〖C9〗分钟重新启动。在超过（三次/小时）时控制器锁住该故障，相应压缩机不再重新启动而不管低压压力开关是否复位。
9.20 水流开关保护
循环水泵工作30秒后，控制器持续〖Cd〗秒检测到水流开关断开后，关闭所有负载进行水流开关保护。
9.21 负载分时顺序启停功能
在中央空调系统中，有许多大功率的用电设备，如压缩机或辅助电加热等。为了避免这些大功率设备的起停对电网造成冲击，所以控制器按照设定的顺序分时控制它们的起停。
9.22 压缩机平衡磨损运行
在模块机运行过程中，按照先开先停，顺序循环启停压缩机，以达到所有压缩机运行时间平衡。
10.0 控制方法
10.1 制冷运行
选择制冷模式→开机→水泵运行→水流开关检测→ 运行1台压缩机→运行2台压缩机‥→运行6台压缩机
10.2 制热运行
选择制热模式→开机→水泵运行→水流开关检测→四通阀运行→电加热运行→ 运行1台压缩机→运行2台压缩机‥→运行6台压缩机
10.3 电加热运行
仅在制热模式下运行，室外温度小于12℃时,按以下模式工作:
5℃≤TS-TI ，开电加热； 5℃ 〉 TS-TI ≧3℃ ，保持； TS-TI〈 3℃，关电加热。
10.4 自动防冻
冬季待机为防止水管﹑水泵冻裂，机组满足以下条件时自动进入防冻工作中, 显示代码(FD)
(1) 外环境温度低于10℃
(2) 回水或出水温度≦〖C6〗时，启动水泵电加热，回水和出水温度>≧10 ℃时，关闭水泵电加热
(3) 回水温度或出水温度≦〖C7〗时，启动水泵，自动进入热泵运行至回水温度≧10 ℃，关闭所有设备，进入待机状态。
10.5 多台机组模块化组合能调
设定循环水温度Tsc Tsh ；
实测循环水温度Ti；
制冷状态温差Tis = Ti - Tsc；制热状态温差Tis = Tsh - Ti；
调节周期是〖bC〗∕（|Tis|+1）分钟。
循环水温度变化率：制冷状态Tv = （Ti1 - Ti2）/调节周期；
制热状态Tv = （Ti2 - Ti1）/ 调节周期；
模块的加载卸载和温差与循环水温度变化率的关系如下表所示:表9
Tis
Tv
≤-3
-2
-1
0
1
2
3
≥4
≥4
-
-
-
-
-
-
0
0
3
-
-
-
-
-
0
0
+
2
-
-
-
-
0
0
0
+
1
-
-
-
0
0
0
0
+
0
-
-
0
0
0
+
+
+
-1
-
-
0
0
+
+
+
+
-2
-
0
0
+
+
+
+
+
-3
-
0
+
+
+
+
+
+
≤-4
0
0
+
+
+
+
+
+
上表负数表示卸载，正数表示加载，零表示保持不变
上电2分钟后才允许加载, 关机后卸载周期为10秒
开机后水泵开启,关机1分钟后水泵停止,所有模块都水流开关保护,水泵停止
11.0 系统故障保护及代码
控制器自动判断系统在运行中出现的各类故障，并根据这些故障的类型，进行相应地保护处理，并显示相应得故障代码，故障代码在时钟（88：88）的位置显示EX:XX
E X : XX
故障 X#模块 故障代码
故障分为系统故障和机组故障
系统故障（下表涉及参数均为1#主模块的参数）表10
故障原因
故障代码
进入条件
保护措施
恢复条件
内出水温度传感器损坏
E1：11
传感器短路或断路
停压缩机,外水泵
维修更换传感器后
内回水温度传感器损坏
E1：12
传感器短路或断路
停压缩机,外水泵
维修更换传感器后
空气温度传感器损坏
E1：13
传感器短路或断路
停压缩机,外水泵
维修更换传感器后
相位保护
E1：01
〖B8〗为“1”，缺逆相
系统关机
维修后
内水流开关断开
E1：02
主模块水流开关持续断开〖Cd〗秒
停压缩机,内、外水泵
维修后重新开关机
机组故障 表11
故障原因
故障代码
进入条件
保护措施
恢复条件
内出水温度传感器损坏
EX：11
传感器短路或断路
停X#机组压缩机,外水泵
维修更换传感器后
内回水温度传感器损坏
EX：12
传感器短路或断路
停X#机组压缩机,外水泵
维修更换传感器后
空气温度传感器损坏
EX：13
传感器短路或断路
停X#机组压缩机,外水泵
维修更换传感器后
外出水温度传感器损坏
EX：21
传感器短路或断路
停X#机组压缩机,外水泵
维修更换传感器后
外回水温度传感器损坏
EX：22
传感器短路或断路
停X#机组压缩机,外水泵
维修更换传感器后
通信故障
EX：00
X模块通信失败
停X#机组
维修后
相位保护
EX：01
〖B8〗为“1”，缺逆相
停X#机组
维修后
内水流开关断开
EX：02
内水流开关持续断开〖Cd〗秒
停X#机组压缩机,内、外水泵
维修后重新开关机
外水流开关断开
EX：03
外水流开关持续断开〖Cd〗秒
停X#机组压缩机,外水泵
维修后重新开关机
制冷内防冻开关保护
EX：04
内防冻开关持续断开〖CC〗秒
停X#机组
维修后重新开关机
制热外防冻开关保护
EX：05
外防冻开关持续断开〖CC〗秒
停X#机组
维修后重新开关机
Y#高压故障
EX：3Y
高压压力开关断开
停X#机组Y#压机
维修后
Y#低压故障
EX：4Y
低压压力开关断开
停X#机组Y#压机
维修后
制冷时外出水温度过高保护
EX：51
制冷时外出水温度高于〖C1〗值
停X#机组
维修后
制冷时内出水温度过低保护
EX：52
制冷时内出水温度低于〖C2〗值
停X#机组
维修后
制热时内出水温度过高保护
EX：53
制热时内出水温度高于〖C3〗值
停X#机组
维修后
制热时外出水温度过低保护
EX：54
制热时外出水温度低于〖C4〗值
停X#机组
维修后
内出水回水温差过高保护
EX：55
内出水回水温差高于〖C5〗值
停X#机组
维修后
外出水回水温差过高保护
EX：56
外出水回水温差高于〖C6〗值
停X#机组
维修后
*请定时更换电池。
注意：本文档文中的“内”字是指“内循环”，“外”字是指“外循环”
开机顺序：
制冷：开水泵-开空调
制热：开水泵-开电加热器-开空调
关机顺序：
制冷：关空调-关水泵
制热：关空调-关电加热器-关水泵
第 ８ 页 共 9 页
