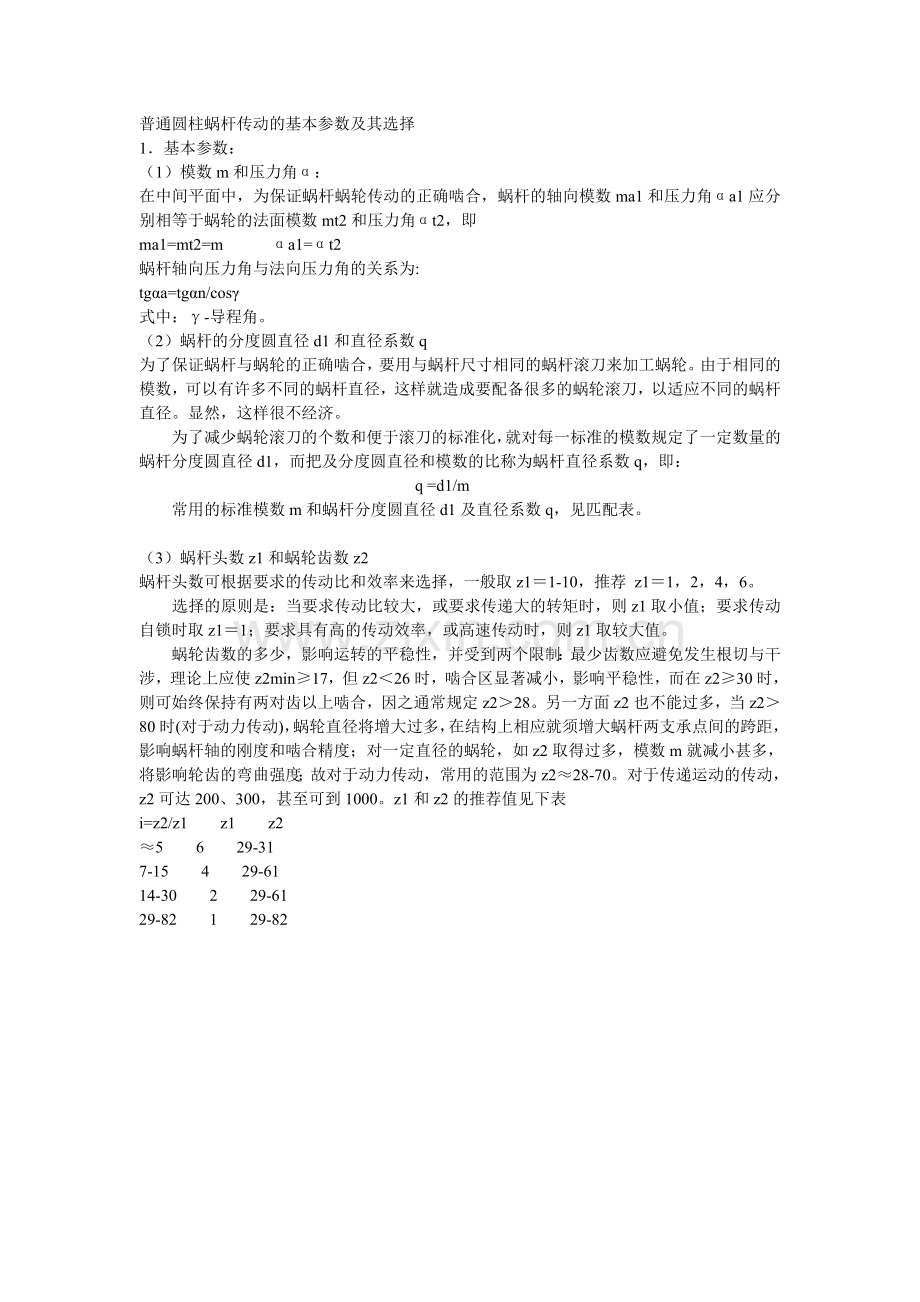

普通圆柱蜗杆传动的基本参数及其选择
1．基本参数：
（1）模数m和压力角α：
在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数ma1和压力角αa1应分别相等于蜗轮的法面模数mt2和压力角αt2，即
ma1=mt2=m　　　αa1=αt2
蜗杆轴向压力角与法向压力角的关系为:
tgαa=tgαn/cosγ
式中：γ-导程角。
（2）蜗杆的分度圆直径d1和直径系数q
为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。显然，这样很不经济。
　　为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即：
　　　　　　　　　　　　　　　　　q =d1/m
　　常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。　　

（3）蜗杆头数z1和蜗轮齿数z2
蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐 z1＝1，2，4，6。
　　选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
　　蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。对于传递运动的传动，z2可达200、300，甚至可到1000。z1和z2的推荐值见下表
i=z2/z1 z1 z2
≈5 6 29-31
7-15 4 29-61
14-30 2 29-61
29-82 1 29-82

（4）导程角γ
蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距pa与蜗杆导程pz的关系为pz＝z1pa 由下图可知：
tanγ= pz／πd1＝z1 pa／πd1＝z1m／d1＝z1／q
导程角γ的范围为3.5°一33°。导程角的大小与效率有关。导程角大时，效率高，通常γ＝15°-30°。并多采用多头蜗杆。但导程角过大，蜗杆车削困难。导程角小时，效率低，但可以自锁，通常γ＝3.5°一4.5°

（5）传动比I
传动比 　　　　i=n主动1/n从动2
蜗杆为主动的减速运动中
i=n1/n2=z2/z1 =u
式中：n1 -蜗杆转速；n2-蜗轮转速。
减速运动的动力蜗杆传动，通常取5≤u≤70，优先采用15≤u≤50；增速传动5≤u≤15。
普通圆柱蜗杆基本尺寸和参数及其与蜗轮参 数的匹配表。
8.2.2 蜗杆传动变位的特点
蜗杆传动变位

变位蜗杆传动根据使用场合的不同，可在下述两种变位方式中选取一种。
1)变位前后，蜗轮的齿数不变(z2 '＝z2)，蜗杆传动的中心距改变(a '≠a)，如图9-8a、c所示，其中心距的计算式如下：
a '＝a+x2m=(d1+d2+2x2m)/2
2)变位前后，蜗杆传动的中心距不变(a '＝a)，蜗轮齿数发生变化(z2'≠z2)，如图9-8d、e所示，z2' 计算如下：
因 a'＝a　则 z2' ＝z2-2x2
蜗杆传动变位：

8.2.3 普通圆柱蜗杆传动的几何尺寸计算
普通圆柱蜗杆传动基本几何尺寸计算关系式:
名 　　称 代　号 计 算 关 系 式 说　　明
中心距 a a=(d1+d2+2x2m)/2 按规定选取
蜗杆头数 z1 按规定选取
蜗轮齿数 z2 按传动比确定
齿形角 a aa=20。或an=20。 按蜗杆类型确定
模数 m m=ma=mn/cosr 按规定选取
传动比 i i=n1/n2 蜗杆为主动，按规定选取
齿数比 u u=Z2/Z1当蜗杆主动时,i=u
蜗轮变位系数 x2 x2=a/m-(d1+d2)/2m
蜗杆直径系数 q q=d1/m
蜗杆轴向齿距 pa pa=πm
蜗杆导程 pz pz=πmz1
蜗杆分度圆直径 d1 d1=mq 按规定选取
蜗杆齿顶圆直径 da1 da1=d1+2ha1=d1+2ha*m
蜗杆齿根圆直径 df1 df1=d1-2hf1=da-2(ha*m+c)
顶隙 c c=c*m 按规定
渐开线蜗杆齿根圆直径 db1 db1=d1.tgr/tgrb=mz1/tgrb
蜗杆齿顶高 ha1 ha1=ha*m=1/2(da1-d1) 按规定
蜗杆齿根高 hf1 hf1=(ha*+c*)m=1/2(da1-df1)
蜗杆齿高 h1 h1=hf1+ha1=1/2(da1+df1)
蜗杆导程角 r tgr=mz1/d1=z1/q
渐开线蜗杆基圆导程角 rb cosrb=cosr.cosan
蜗杆齿宽 b1 见表11－4 由设计确定
蜗轮分度圆直径 d2 d2=mz2=2a-d1-2x2.m
蜗轮喉圆直径 da2 da2=d2+2ha2
蜗轮齿根圆直径 df2 df2=d2-2ha2
蜗轮齿顶高 ha2 ha2=1/2(da2-d2)=m(ha*+x2)
蜗轮齿根高 hf2 hf2=1/2(d2-df2)=m(ha*-x2+c*)
蜗轮齿高 h2 h2=ha2+hf2=1/2(da2-df2)
蜗轮咽喉母圆半径 rg2 rg2=a-1/2(da2)
蜗轮齿宽 b2 由设计确定
蜗轮齿宽角 θ θ=2arcsin(b2/d1)
蜗杆轴向齿厚 sa sa=1/2(πm)
蜗杆法向齿厚 sn sn=sa.cosr
蜗轮齿厚 st 按蜗杆节圆处轴向齿槽宽ea'确定
蜗杆节圆直径 d1' d1'=d1+2x2m=m(q+2x2)
蜗杆节圆直径 d2' d2'=d2
