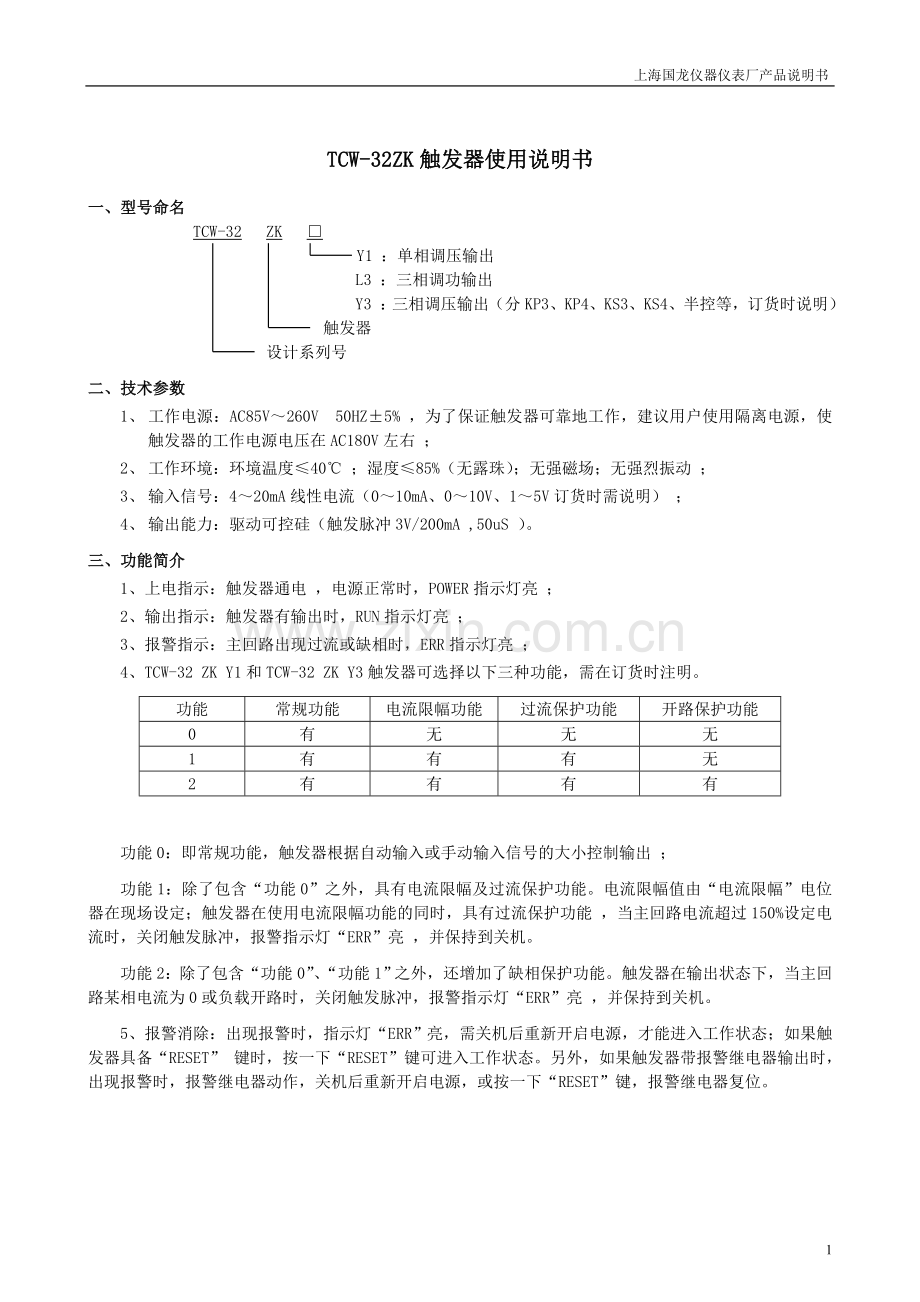

上海国龙仪器仪表厂产品说明书

TCW-32ZK触发器使用说明书
一、型号命名
TCW-32 ZK □
Y1 ：单相调压输出
L3 ：三相调功输出
Y3 ：三相调压输出（分KP3、KP4、KS3、KS4、半控等，订货时说明）
触发器
设计系列号
二、技术参数
1、 工作电源：AC85V～260V 50HZ±5% ，为了保证触发器可靠地工作，建议用户使用隔离电源，使触发器的工作电源电压在AC180V左右 ；
2、 工作环境：环境温度≤40℃ ；湿度≤85%（无露珠）；无强磁场；无强烈振动 ；
3、 输入信号：4～20mA线性电流（0～10mA、0～10V、1～5V订货时需说明） ；
4、 输出能力：驱动可控硅（触发脉冲3V/200mA ,50uS ）。
三、功能简介
1、上电指示：触发器通电 ，电源正常时，POWER指示灯亮 ；
2、输出指示：触发器有输出时，RUN指示灯亮 ；
3、报警指示：主回路出现过流或缺相时，ERR指示灯亮 ；
4、TCW-32 ZK Y1和TCW-32 ZK Y3触发器可选择以下三种功能，需在订货时注明。
功能
常规功能
电流限幅功能
过流保护功能
开路保护功能
0
有
无
无
无
1
有
有
有
无
2
有
有
有
有

功能0：即常规功能，触发器根据自动输入或手动输入信号的大小控制输出 ；
功能1：除了包含“功能0”之外，具有电流限幅及过流保护功能。电流限幅值由“电流限幅”电位器在现场设定；触发器在使用电流限幅功能的同时，具有过流保护功能 ，当主回路电流超过150%设定电流时，关闭触发脉冲，报警指示灯“ERR”亮 ，并保持到关机。
功能2：除了包含“功能0”、“功能1”之外，还增加了缺相保护功能。触发器在输出状态下，当主回路某相电流为0或负载开路时，关闭触发脉冲，报警指示灯“ERR”亮 ，并保持到关机。
5、报警消除：出现报警时，指示灯“ERR”亮，需关机后重新开启电源，才能进入工作状态；如果触发器具备“RESET” 键时，按一下“RESET”键可进入工作状态。另外，如果触发器带报警继电器输出时，出现报警时，报警继电器动作，关机后重新开启电源，或按一下“RESET”键，报警继电器复位。

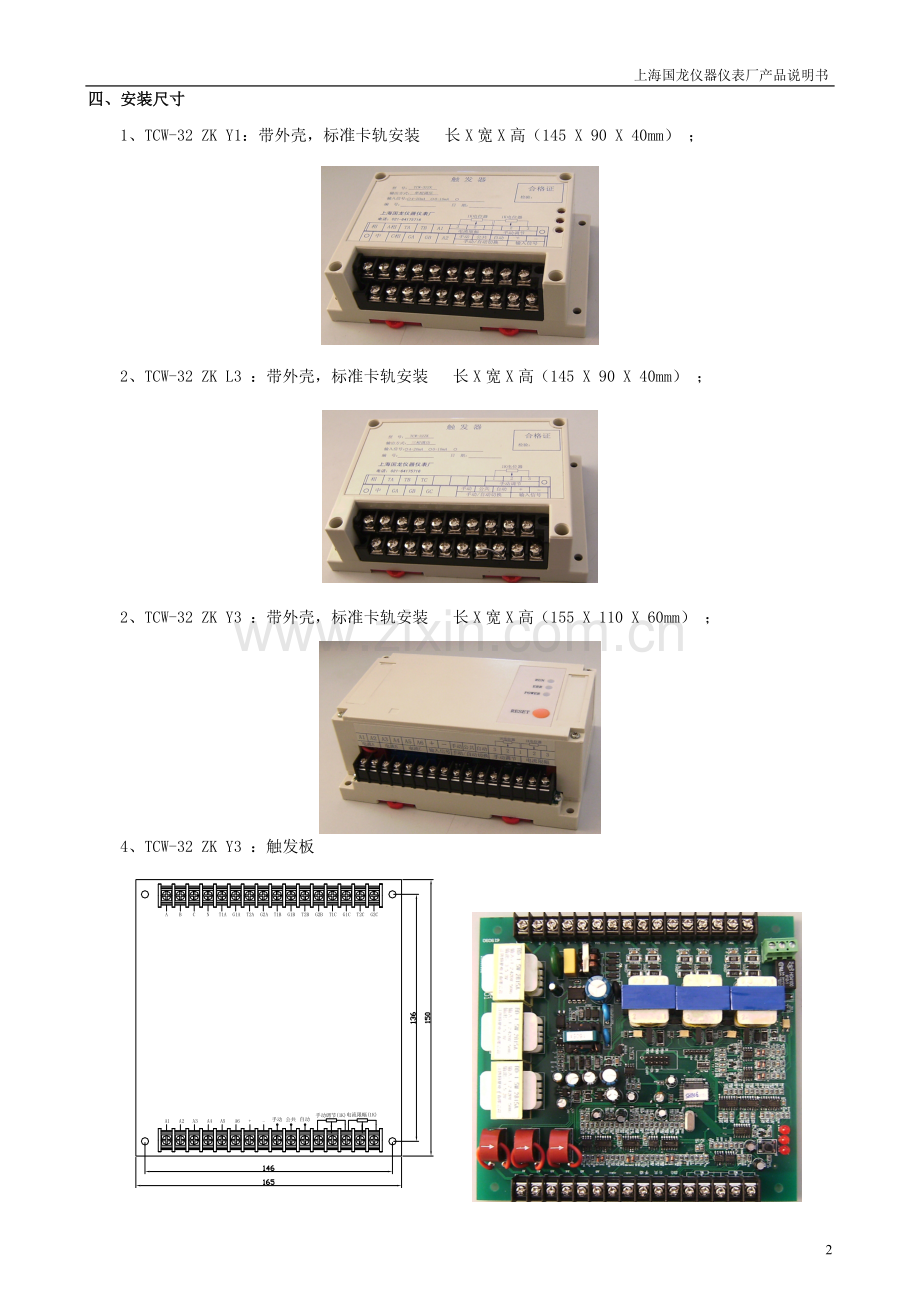

四、安装尺寸
1、TCW-32 ZK Y1：带外壳，标准卡轨安装 长X宽X高（145 X 90 X 40mm） ；

2、TCW-32 ZK L3 ：带外壳，标准卡轨安装 长X宽X高（145 X 90 X 40mm） ；

2、TCW-32 ZK Y3 ：带外壳，标准卡轨安装 长X宽X高（155 X 110 X 60mm） ；

4、TCW-32 ZK Y3 ：触发板

五、使用方法
1、自动输出：将“公共-自动”端子短接时，可从“输入信号 + 、-”端子输入4～20mA信号来控制触发器输出的大小；
2、手动输出：将“公共-手动”端子短接时，可通过“手动调节（1K电位器）”来调节触发器输出的大小；
3、电流限幅：使用电流限幅功能时，对于TCW-32 ZK Y1，需将主回路中电流互感器信号引入“A1-A2”端；对于TCW-32 ZK Y3，需将三相主回路中电流互感器信号分别引入“A1-A2，A3-A4，A5－A6”端。并外接“电流限幅（1K电位器）”，通过电位器调节电流限幅值的大小 。为了不影响主控表的调节输出，在使用电流限幅功能时，一般将电流限幅值设定在负载的额定电流附近；另外，为了可靠地使用过流保护功能，也需将电流限幅值设定在负载的额定电流附近。
六、参考接线图
（一）TCW-32 ZK Y1接线图
1、控制单向可控硅反并联（RL为负载，下同）

( 图1 )
2、控制双向可控硅

( 图2 )

3、单相半控桥式整流

( 图3 )
（二）TCW-32 ZK L3 接线图
1、控制单向可控硅反并联

( 图4 )
2、控制双向可控硅

（ 图5 ）
3、三相半控

（ 图6 ）
（三）TCW-32 ZK Y3 接线图
1、三相全控KP3（单向可控硅反并联，D形接法或Y形接法星点不接N）

（ 图7 ）
2、三相全控KS3（双向可控硅 ，D形接法或Y形接法星点不接N）

（ 图8 ）
3、三相半控（单向可控硅与整流管反并联，D形接法或Y形接法星点不接N）

（ 图9 ）
4、三相KP4（单向可控硅反并联， Y形接法星点接N）

（ 图10 ）
5、 三相KS4（双向可控硅，Y形接法星点接N）

（ 图 11 ）
