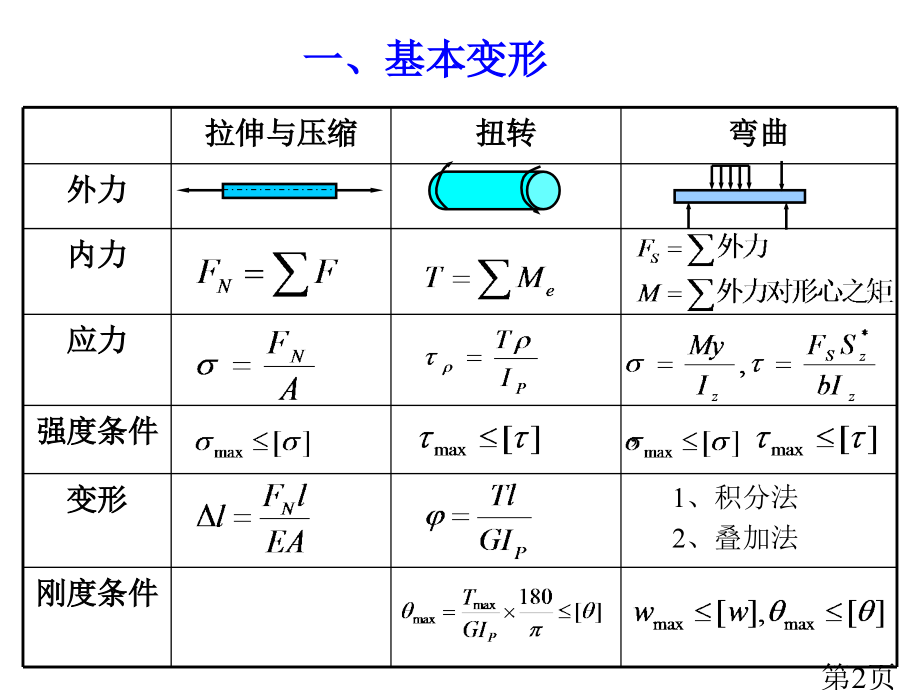

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢,材料力学,公式总复习,第1页,一、基本变形,刚度条件,内力,1、积分法,2、叠加法,变形,强度条件,应力,外力,弯曲,扭转,拉伸与压缩,第2页,二、应力状态分析.强度理论,1、一点处应力状态,2、平面应力状态分析,（1）斜截面上应力,（2）主平面和主应力,第3页,（3）应力圆,s,O,t,C,s,2,F,A,1,B,1,B,2,A,2,D,1,D,2,E,t,x,t,y,s,y,s,x,s,1,2,a,0,2,a,应力圆和单元体对应关系:,圆上一点，体上一面；,圆上半径，体上法线；,转向一致，数量二分之一；,直径两端，垂直两面。,第4页,3、空间应力状态概念,最大剪应力,4、应力应变关系,主应力,三向应力圆,s,t,O,s,3,s,2,s,1,s,max,B,D,A,t,max,（1）广义胡克定律:,第5页,（2）各向同性材料体积应变,5、空间应力状态下应变能密度,体积改变比能,形状改变比能,第6页,强度理论统一形式：,第一强度理论：,第二强度理论,：,第三强度理论,：,第四强度理论：,6、四个惯用强度理论,第7页,1、组合变形解题步骤,外力分析：,外力向形心简化并沿主惯性轴分解；,内力分析：,求每个外力分量对应内力图，确定危险面；,应力分析：,画危险面应力分布图，叠加；,三、组合变形,强度计算：,建立危险点强度条件，进行强度计算。,第8页,有棱角截面:,圆截面:,3、拉伸（压缩）与弯曲,2、两相互垂直平面内弯曲,有棱角截面:,圆截面:,第9页,4、,弯曲与扭转,统一形式：,第10页,5、连接件强度条件,剪切强度条件:,挤压强度条件:,第11页,四、压杆稳定,1、压杆稳定概念,2、细长压杆临界力欧拉公式,或,3、,欧拉公式应用范围:,第12页,
