电路连接方式的认识
电路的连接方式有三种：串联、并联、混联
一、三种电路的特点：

串联
并联
混联（三个以上用电器）
电流路径
1条（电路无分支）
多条（电路有分支）
多条（电路有分支）
各用电器所在电路的情况
各用电器在一条路上
每个用电器单独在一条支路上、干路没有
干路、支路都有用电器
开关的控制作用
一个开关控制所有用电器
干路开关控制所有用电器，支路开关控制所在支路用电器
干路开关控制所有用电器，支路开关控制所在支路用电器
用电器是否影响
相互影响
互不影响
干路上的影响、支路上的不影响
二、关于混联　　
电路里面有串联也有并联的就叫混联电路。混联是由串联电路和并联电路组合在一起的特殊电路。
如三个灯泡连入电路除了串联和并联外，还可以这样连入：

混联电路的优点：可以单独使某个用电器工作或不工作。 　　
混联电路的缺点：如果干路上有一个用电器损坏或断路会导致整个电路无效。 　　　　
混联电路的主要特征就是串联分压，并联分流
混联电路的计算：在串联部分中遵守以下规律：
①I=I1=I2=I3=… ②U=U1+U2+U3+… ③R=R1+R2+R3+… 　　
在并联部分中遵守以下规律：
①I=I1+I2+I3+… ②U=U1=U2=U3… ③1/R=1/R1+1/R2+… 　　
在分析混联电路时，应从内分析到外，从小分析到大。在做利用电路图连接实物图的习题中，如果遇到并联或混联电路，不妨把并联或混联电路转化成“串”联电路再求解，就可化繁为简。分析混联电路的关键问题是看清楚电路的联接特点。
三、对电路连接方式分析的常见方法：
1电流法：在识别电路连接方式时，让电流从电源正极出发经过各用电器回到负极，①途中不分流，电流始终一条路径，这些用电器的连接方式就是串联；②如果电流在某处分为几条支路，若每条支路上只有一个用电器，电流在电路中有分有合，则这些用电器之间的连接方式就是并联；③若支路上不止一个用电器，或分成几条支路后，电流又经过用电器回到电源负极，这个电路中有串联也有并联，该电路就是混联电路。
2拆除法：它的原理就是串联电路中各用电器互相影响，并联电路中各用电器互不影响。即逐个拆除电路中的用电器，根据电路中其它用电器中有无电流通过或其它用电器是否还能工作来判断。
四、

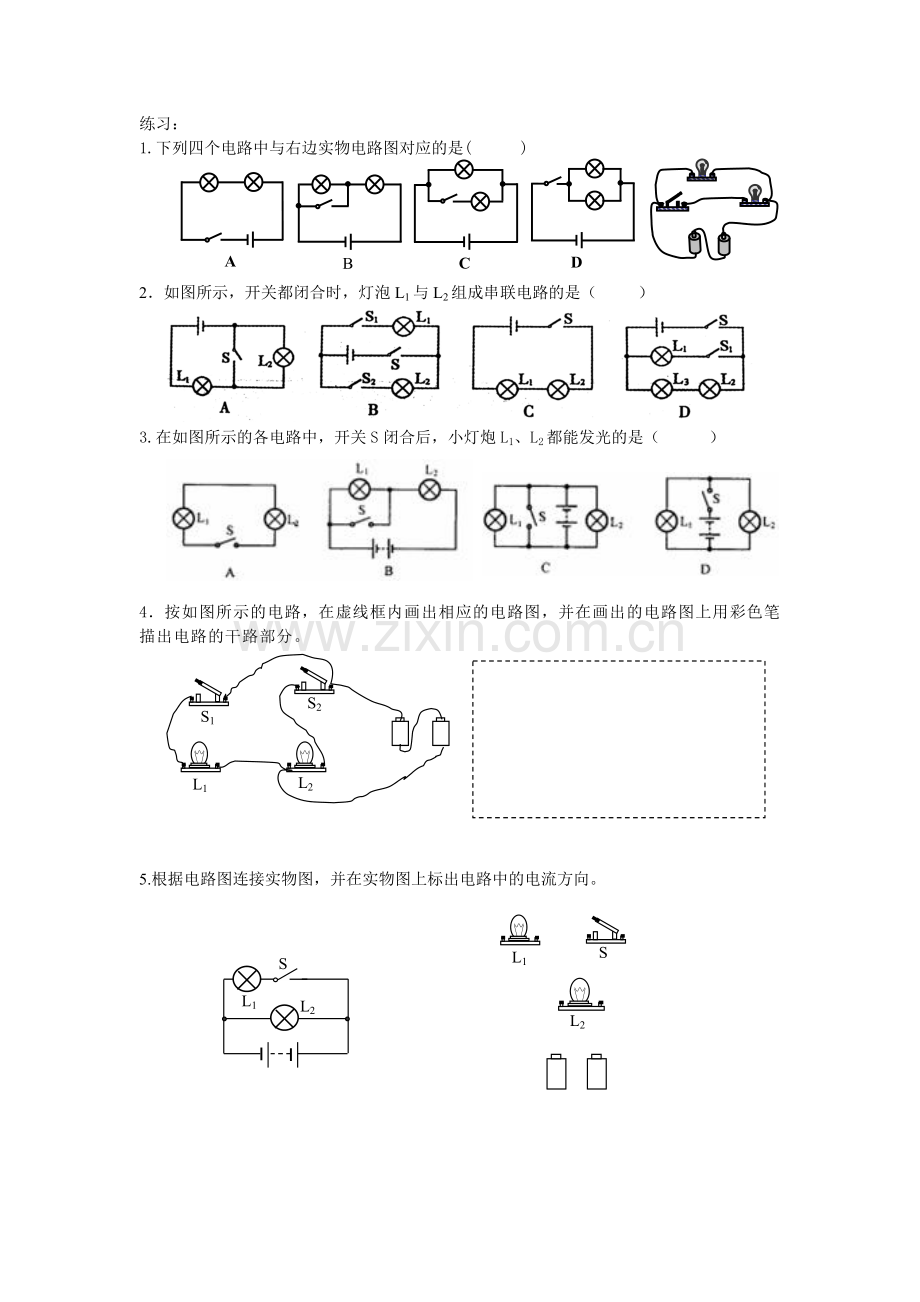

练习：
1.下列四个电路中与右边实物电路图对应的是( )
A
B
C
D

2．如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（ ）

3.在如图所示的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是（　　　）

4．按如图所示的电路，在虚线框内画出相应的电路图，并在画出的电路图上用彩色笔描出电路的干路部分。
L1
L2
S2
S1

5.根据电路图连接实物图，并在实物图上标出电路中的电流方向。

L1
L2
S

L1
L2
S

1．在图中的电路，只闭合 S2时，L1和L2__________连接；闭合S1、S3，断开S2时，L1和L2___________连接；同时闭合S1、S2、S3，将会发生___________现象。
．如图所示，当开关S1 、S2都闭合时，电路中( )
A． 三灯并联，且都亮
B．三灯串联，且都亮
C．L1 、L2并联后与L3串联，三灯都亮
D．L1 、L2并联，L3被短路，只有L1 、L2亮
2．如图所示的电路里，在圆圈a、b、c上连接适当电表，使灯L1和L2并联且能发光，那么a应是 表；b是 表；c是 表．
2、家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）

3、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下列图中符合要求的电路是（ ）

4、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）
A．灯亮，铃一定响 B．铃响，灯一定亮
C．灯亮，铃一定不响 D．铃响，灯一定不亮
5、如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风；若只闭合开关S1，电吹风吹出的是________风。

2.如图所示的电路中，电源电压不变，滑动变阻器的滑片P向B端滑动时，A表与V表的示数变化情况是
A、A表的示数变小，V表的示数不变
B、A表的示数变大，V表的示数变大
C、A表的示数变小，V表的示数变大
D、A表的示数不变，V表的示数变小
3、如图所示的电路中，电源电压不变，当开关S闭合前后，各电表的示数将如何变化？
A、A表示数变大，A1表示数变大，V表示数不变，
B、A表示数变大，A1表示数变小，V表示数变大
C、A表示数变小，A1表示数变大，V表示数变大
D、A表示数不变，A1表示数变小，V表示数变小
