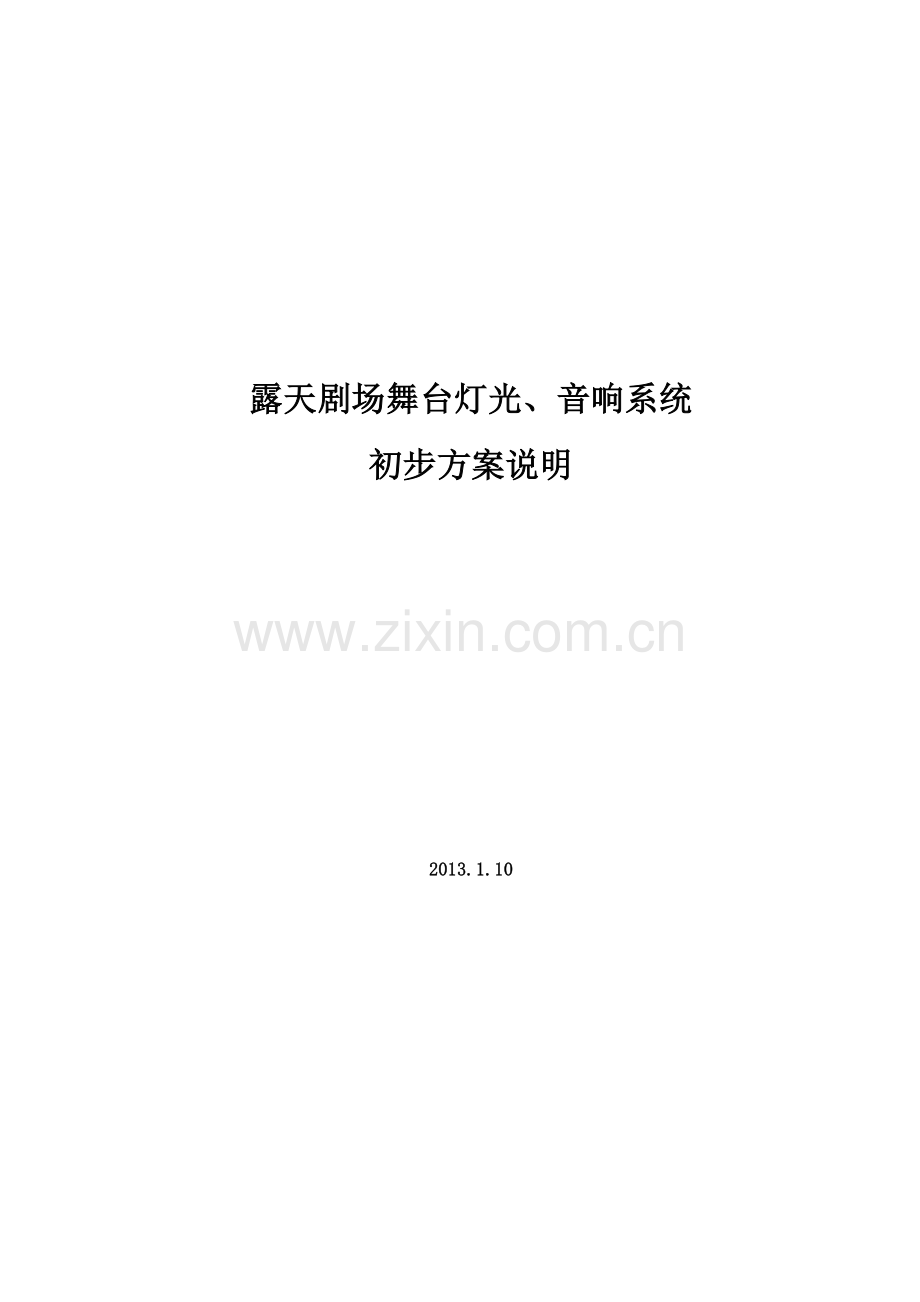

露天剧场初步设计说明.doc

露天剧场舞台灯光、音响系统
初步方案说明

2013.1.10

目录

第 1 章 项目概况 3
1.1 功能定位 3
1.2 建筑情况 3
第 2 章 灯光系统初步设计方案说明 3
2.1 设计依据的规范及标准 3
2.2 灯光照明的要求 4
2.3 系统的可靠性及安全性要求 4
2.4 回路及供电配置设计 4
2.4.1 回路及信号节点设计说明 4
2.5 供电容量设计 4
2.6 灯具系统 5
2.6.1 灯具布置说明 5
2.6.2 舞台照明灯具 5
2.6.3 面光设计说明 5
2.6.4 顶光设计说明 6
2.6.5 遥控烟机 8
2.6.6 灯光系统控制设备 8
2.7 灯光系统配电 9
第 3 章 音响扩声系统 11
3.1 扩声功能要求 11
3.2 扩声能够达到的性能指标 12
3.3 专业扬声器选配 12
3.4 扩声系统 14
3.4.1 扬声器的选配包括： 14
3.4.2 功率放大器 14
3.4.3 调音控制台 15
3.4.4 数字音频处理设备 15
3.4.5 效果器器 16
3.4.6 话筒拾音设备 18

舞台灯光、机械初步设计说明
第 1 章 项目概况
1.1 功能定位
1.2 建筑情况
第 2 章 灯光系统初步设计方案说明
2.1 设计依据的规范及标准
剧场建筑设计规范--《JGJ57-2000》
电视演播室灯光系统设计规范--《GYJ45-92》
电子调光设备通用技术条件--《GB/T 13582-1992》
电子调光设备性能参数与测试方法--《GB/T 14218-1993》
舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求--《GB 7000.15-2000》
舞台灯具光度测试与标注-《WH/T 26-2007》
舞台灯光图符代号及制图规则-《WH-0202-1995》
舞台调光设备术语标准-《WH/T0203-96》
低压配电设计规范-《GB50054-1995》
民用建筑电气设计规范(附条文说明)-《JGJ/T 16-1992》《JGJ 16-2008》
建筑照明设计标准（附加条文说明）-《GB50034-2004》
电气装置安装工程电缆线路施工及验收规范-《GB 50168-92》
电气装置安装工程 盘、柜及二次回路结线施工及验收规范-《GB 50171-1992》
建筑电气工程施工与质量验收规范-《GB 50303-2002》
工业用插头插座和耦合器；第1部分：通用要求-《GB/T 11918-2001》
工业用插头插座和耦合器；第2部分：带插销和插套的电器附件的尺寸互换性要求-《GB/T 11919-2001》
综合布线系统工程设计规范-《GB 50311-2007》
综合布线系统工程验收规范-《GB 50312-2007》
2.2 灯光照明的要求
演出布光：灯具分布为全方位立体分布，包括纵深方向的正面光、斜侧、正侧光，上方的顶光、逆光、台面的地排光和预留的流动光，并可灵活选择或组合光位进行立体的照明和造型，以表现人物以及剧情，同时灯具选型必须注重灯具的光斑品质。
2.3 系统的可靠性及安全性要求
Ø 系统设计、管线选型、配套施工符合国际和国家相关行业标准或规范。
Ø 控制系统具有可靠性、安全性及可扩展性，要求有严格的实时冗余追踪备份
Ø 灯光系统要求双电源供电,备用电源切换在低压配电室进行
Ø 保证操作系统有足够的安全性能和存储容量。
2.4 回路及供电配置设计
2.4.1 回路及信号节点设计说明
现代灯光布置,回路分布分为调光回路、直通回路分布。分布点的合理安排不仅对演出的方便性及可操作性有很大的影响，对日常的维护意义也很重大。
回路分布思路：不仅要考虑当前演出灯光的需要，更为今后的使用所考虑。设计回路分布时充分考虑了各种演出的配光要求以及使用的可操作性，调光回路、直通回路做到各个位置到位，舞台调光回路分布共180路。调光回路每路负荷4KW，每路敷线三根，穿于管内，不共用零线。舞台钢栅上可明管敷设，观众厅耳光及观众席内线路采用线槽敷设。从栅顶到灯光吊杆收线框部分线缆采用专用扁平线缆。舞台直放电路共设81处，便于使用不可调光的灯具，如金属卤化物放电灯或氙灯追光等用。亦可做特殊效果灯的电源。同时兼做舞台灯具的试灯线路。
2.5 供电容量设计
每个场所的灯光效果所需要的功率是根据其实际需求的满载额，而不是其已安装的电力容量来决定的。实际上，安装功率要远远大于实际需要的功率，这取决于剧场中的装置自身。也就是说，要将功率分布在许许多多点上，以便灯光工程师可以有最大自由来选择布灯位置，实现灯光效果。设计最大瞬时功率为供应每个场所的（调光和直通）电力线。这些电力线将为以下这些地方的布灯点提供电力：观众席天棚，舞台前部拱墙，乐池，主舞台及其附属建筑空间，和演出承办方放置设计中设备的所有点。
2.6 灯具系统
2.6.1 灯具布置说明
灯具作为演出艺术体现的最终实现者，是保证演出效果的关键。灯具系统的配置从基本用光的角度出发，从投射距离、照度、光斑大小、光斑品质入手，着眼于灯光系统的日常维护管理的方式以及管理成本，从经济、实用、广泛等各个方面综合考虑灯具系统的配置情况，结合音乐厅演出以及镜框式舞台两种不同形式的实际需求进行合理的配置。
2.6.2 舞台照明灯具
舞台灯具主要配置有：螺纹聚光灯、LED灯、天幕散光灯、1200电脑摇头、双头红绿激光灯等。
2.6.3 面光设计说明
面光功能：主要用于照亮舞台前区，对表演人物正面照明。
投射方位及投射方法：舞台正面设置的面光槽，面光轴线与舞台大幕线形成45°左右夹角。
面光投射主要由以下三种手段：
Ø 垂直投射：使舞台表演区获得照度均匀效果；
Ø 交叉投射：增强舞台中心区域及纵深亮度；
Ø 重点投射：加强局部舞台表演区域的照明。
Ø 面光组成：面光由一道面光及二道面光组成。
灯具布置：
Ø 面光相关工艺：面光桥负荷行业规范：面光桥的活荷载不应＜2.5 KN/M2，灯架活荷载不应＜1.0 KN/M。设计灯光设备负荷不＜1000KG
Ø 面光配置16台DS-210
Ø 灯具特点：光源：HPL575W/750W
GX9.5 CDM 750黑色月光
CMN-C50型镇流器
灯泡：COM-T150W G12/CDM-T 70W G12
2.6.4 顶光设计说明
Ø 顶光功能：中后区的布景光、轮廓光，对向舞台纵深延展的表演区空间进行照明。加强舞台后部人物造型及景片的照明，前后顶光相衔接，使舞台表演区获得比较均匀的色彩和亮度。
Ø 投射方位及投射方法：第一道顶光与面光相衔接照明主演区，第二道及以后各道顶光可向舞台后部投射、可垂直向下投射、还可作为逆光向前投射。根据机械布置的结构，来配置灯具。
Ø 灯具布置：
顶光配置：一道顶光布置3台DS-665 1200电脑摇头灯、4台LED-336 LED灯、1台DS-532双头红绿激光灯；二道顶光布置3台DS-665 1200电脑摇头灯、4台LED-336 LED灯、1台DS-532双头红绿激光灯；三道顶光布置12台天幕散光灯；
灯具特点：
DS-665 1200电脑摇头灯：
电压：AC110V/220V 50/60Hz 耗电功率：
350W 灯泡规格：MSD250W/2气体放电泡
颜色：一个彩色转轮各7种颜色+白光，可做高速彩虹及滚动效果。
图案：双图案盘，7种旋转图案+7个固定图案，双图案转轮迭加组合可达108种图案效果，图案内转功能，快速.正转.反转, 抖动自由调节。
控制信号：国际标准DMX512信号，7
控制通道频闪：1-10次/秒频闪，速度可调安全措施：符合各种安全标准，IP20保护等级，电源线符合CE20/22三级标准，高温自动切断保护装置。
灯体转动：水平540度，垂直270度，X轴Y轴高速静音顺滑扫描，8BIT.16BIT分辨率自由控制光电静音复位，智能纠错记忆功能。
尺寸：L460mmxW390xH490mm 重量：20.5KG
DS-532双头红绿激光灯:
电压：220V
功双绿/红绿双投激光灯，十几种图案轮廓扫描及频闪效果，完全表现了激光的高亮度和灯光的动感效果。
DMX512：通道控制，具有“黑场”功能。
安全智能：按照安全可靠性设计，任何情况下避免单点激光出现，对人体、环境更安全。声控模式具有声控闭光功能；主从同步联机方式下（可联机数十台从机）无信号时从机会自动闭光；
DMX512模式下无信号时也会自动闭光。
应用场所：迪厅、舞台、酒吧、KTV包厢、家庭Party
激光功率：G:60mWX2(532nm)　
重量：3.75KG　尺寸：600X180X150mm
LED-336 LED灯:
额定电压：：□AC 220V／50Hz□AC120V／60Hz
额定功率：150W（（3W＊36 LED 灯泡））
灯泡规格：3W＊36PCS LED
最高电压：1.5KV（仅两次）绝缘电阻：2M
控制模式：国际标准DMX512信号单机模式／控制器
颜色效果：R，G，B 颜色可变换无限色彩
调光功能：19％-100％通道数量：9调光、红色、绿色、蓝色、固定色、自走程序、频闪、自走时间、IP码
天幕散光灯：
2.6.5 遥控烟机
DS-201
1500W朴素的外观却挡不住内在的优越。虽然是机械的控温。但
它受到了双重的温度过高保护。并不用担心烟机发热系统温度过高而损坏机器、引发危险。经过数年技术的不断提高和改进，该款烟机性能大大地提高，无论从烟雾的输出。雾化系统的更新改造后烟机将不会因使用劣质烟油而引发故障。继而在温度控制方面我们都一直在降低其雾化温度，使喷出来的烟雾不再刺鼻难闻。真正做到了环保健康。

2.6.6 灯光系统控制设备
灯光控制台：DS-301
详细规格： 最新升级版本可用U盘及软驱输灯库DMX512/1990标准，2048个DMX控制通道。四个光电隔离独立驱动信号输出端口。可抗2000Vrms电气冲击。独立电源独立信号。
可以控制40通道最多240台电脑灯和240路调光。 320×240大屏幕显示所有操作和变化及输出。
通道软分配。 可以存储450个程序。 旋钮有不同的时间可调。X/Y控制自然顺滑。
现场可以拷贝通道项目清单。 独立系统锁功能，有效防止误操作。
内置世界知名灯库使用更方便。 机内固化多种特效唾弃，有效支持现场变幻特效。
USB存储器，可以有效保存现场数据。 内置高性能绿色开关电源，90V-250V电压适应范围，符合全世界各国电源要求（定制）。 音频输入连接器：XLR-D3F×2。 专业工作灯，适合室内外演出使用。 使用专业航空箱包装，运输和演出更安全方便。
产品尺寸： 73.5x59.5x15cm　　　
包装尺寸： 81x68x28cm
净　重： 21.34kg　　
毛　重： 43kg
数字调光硅柜：FDL-24
本控制硅柜是一个24通道数字调光硅箱，采用先进精确的CPU数字处理技术。
每通道均设有空气开关过载保护,LCD蓝色显示屏显示操作步骤。
可作为DMX后极用，接受1~24个通道的控制，通道地址可在001-512间设定；
可接收DMX512数字信号（3PIN卡侬座)。
可接收模拟信号24路DC 0-12V（8PIN莲花座）,当有DMX信号时，DMX信号优先于模拟信号。
自运行时可选择内置12个场景中的一个运行，运行速度可预设。
本机调光具有三种特性可选；SWITCH（开关型）、SQUARE（曲线调光型）LINEAR（线性调光型）。
每通道采用高效抗干扰扼流圈， 抗击外部干扰能力强. 电流上升时间 220-350 us.
功率模块采用美国原装进口可控硅芯片组成的65A大功率可控模块，过载能力强，耐短路冲击100次以上。
每通道采用模块式独立运行,从0-100%的线性调光,。触发精度:1024等级.
单个或全部通道均可手动调光(具有集控与分控功能), 不改变其他值，通道输出则以它们中的最大值输出。
本机具有预热、掉电保护，相位补偿，DMX信号控制联机,可独自使用，等功能。
硅柜额定工作电流:24P10,24P16,24P20,24P32可选.
可选择输入电源:（单相 AC 220V/50~60Hz；三相 AC 380V/50~60Hz）。

2.7 灯光系统配电
舞台灯光总装机容量为640KW,考虑使用系数，实际配电容量为300KW；
可控硅调光供电电缆的零线截面不小于相线。
上述电源的零线应在配电室及舞台调光可控硅室重复接地。舞台调光和观众厅照明系统宜采用双路供电。

第 3 章 音响扩声系统
3.1 扩声功能要求
设计原则
² 可行性和适应性。系统要保证技术上的可行性和良好的性价比，并满足今后发展的需要。
² 实用性和经济性。系统建设应始终贯彻面向应用、注重实效的方针，坚持实用经济的原则。
² 先进性和成熟性。系统设计既要采用先进的设计和理念，又要注意结构、设备、工具的相对成熟。采用成熟的主流技术，不但能反映当今的先进水平，而且具有发展潜力，并能顺利地过渡到下一代技术，关键设备应选用国际主流的先进产品。
² 开放性和标准性。为满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应及系统功能不断扩展的需求，要求系统具有开放性和标准性。
² 可靠性和稳定性。在考虑技术先进和开放性的同时，还应从系统结构、技术措施、设备性能、管理应用、厂商技术支持机维修能力等方面着手，确保系统运行的可靠性和稳定性。
² 兼容性和以维护性。为了适应系统变化的要求，必须充分考虑以最简洁的方法、最低的投资、实现系统的兼容和维护。
² 进行整体设计。按照高性能、高性价比、适度超前、留有余量。

设计目标
² 可以使绝大多数区域能够看到所有音箱的整体，可以获得所有音箱发出的直达声。
² 观众区位于所有音箱声音交叉辐射的区域，声音覆盖良好。
² 台口两侧音箱高度合理的设计，使观众区和夹板区域不存在台口两侧音箱发出的声音被掠射吸收的现象，可同时得舞台上方音箱群和台口两侧音箱发出的声音。
² 音箱发出的声音可以辐射到所有的观众听音区域，观众厅无听音盲区和声音死角。
² 所有音箱摆放位置和角度为优化方案，观众厅响度均衡，声音的一致性好。
² 由于听音区域纵深和左右跨度大，故音箱采用分散式混合布局，观众厅各区域音箱直达声线长度无显著性差异。
² 调整各组音箱放音音量比例，可以满足在不同类型艺术演出中的扩声要求。
² 舞台空间声能吸收现象得到抑制，音箱声能有效地辐射到观众厅。
² 台口上方中置音箱使观众厅中部区域的声音响度得到了良好的补偿，无声音中空现象。

设计依据
² WH01-93《扩声系统的声学特性指标与测量方法》
² GBJ118-88《民用建筑隔声设计规范》
² GB/T14197-93《声系统设备互联优选配接值》
² GB/T14947-94《声系统设备互联用连接器应用》
² GB/T15644-95《视听系统设备互连用连接器的应用》
² GB/T15859-1995《视听、视频和电视系统中设备互连的优选配接值》
² 计算机模拟设计软件EASE 4.0
3.2 扩声能够达到的性能指标
音乐兼容语言扩声一级指标标准：
² 最大声压级：带通范围内≥103dB
² 传输频率特性：以125~4000Hz的平均声压级为0dB，允许+4~-6dB；63~125Hz、4000~800Hz内允许≤-6dB
² 传声增益：125~4000Hz的平均值≥ -10dB
² 稳态声场不均匀度：1000Hz、4000Hz≤8 dB
² 系统总噪声级：≤NR20
² 语音清晰度（RASTI）：≥0.6
系统建成后评价的结果必须满足；
² 声像定位准确；
² 声场分布均匀，视听一致性好；
² 无声学缺陷，声音清晰，音乐丰满。

作为扩声系统的设计来说，音响系统的设计主要包括前端拾音设备及信号源的设计、音频处理设备的设计、后级放大设备及扬声器的设计几个部分。
3.3 专业扬声器选配
为什么使用同轴扬声器
在理想境界中，生产厂家企图制造出能够涵盖所有频率范围的单一驱动单元，但是物理定律并不因生产厂家的意志而转移，一个适合低频的单元将无法适用于高频，反之亦然。因此，各自独立的单元被用于不同的频率范围。大多数生产商已经开发出来完全不同的单元，并把他们装入单个或几个箱子中来形成一个全频带的系统。
不幸的是，当您把音频信号分割成各自独立的几个部分并从不同的点传送到空间时，各种各样的问题也随之产生了。
置变化的相位差异：
在分频区域，无论高频还是低频单元都能产生声能。由于驱动单元彼此之间存在一定的距离差异，所以从低频和高频单元到听音者的单个路径会有些差异。听音者会先听见近处单元的声音，然后才听见远处单元的声音。
由双驱动单元发出的声音在最佳水平接收面上某一位置是同相的，而在附近的位置就会异相，同时接收水平面会下降到一个狭窄的频带的最低点，当使用各自独立的高频和低频单元时，分频区域声音会出现反复变化的现象。刻服这一个问题是使用非常陡直的分频衰减曲线，这样使得分频区域减小。但是大的衰减率会产生相位失真以及人为地电子现象，在解决问题的同时又带来拉新的问题。
同轴扬声器具有以下特性
1更自然的声音
同轴单元设计，高频与低频单元安装在同一轴线（点）上，能达至最接近原声（自然声）的声音重播。
2更准确的相位
同轴单元，并没有把高/低单元分离安装，可避免了高/低音单元在重叠频率之间所产生相异相的影响。
3更清晰的声音
同轴点声源单元，基础音跟谐波在同一轴线上产生及在同一点上重叠，大幅保持了声音的清晰度及可懂度。
4更受控的散射
同轴单元，高音/低音以相同能量的半球型向外散射，准确传播至目标地方，避免了一般恒定指向单元，高/低音单元因传输波型不同，引至浪费宝贵功率和产生不受近代的频率散射。
5更有效的覆盖
同轴单元除了频率更受控制外，亦有更宽的覆盖面，在相同场所往往使用较小数量音箱更能达至更佳的覆盖效果。
6更低的失真
一般恒定指向号角，因对声音进行大幅压缩导致失真，只有同贡单元设计能避免恒定向单元国压缩所导致的失真问题。
7更稳定的系统
没有经过恒定指向号角作出不必要的声音压缩，更平稳的阻抗使音箱和功放皆处于更安全的工作态。
8更高散热效率
同贡单元采用了特大的磁纲和极片，加上更开放式框架结构，大大提高散热效能，大幅减小音箱单元被烧毁的危险性。
3.4 扩声系统
3.4.1 扬声器的选配包括：
主扩声扬声器2只
超低音扬声器 2只
TEM TF-215主扩声全频扬声器2只
音箱的说明：

TEM TF-218L超低音音箱 2只
音箱说明：
3.4.2 功率放大器
TEM MP650功率放大器2台
功率放大器说明：
3.4.3 调音控制台
配备了1台YAMAHA 166C调音台。
全新的mg系列调音台，比上一代更小更轻便，适合工作室和现场调音，16个通道，8个辅助通道，6个xlr话筒接口可提供幻相供电，全部均为高品质的neutrik接口。前4个话筒通道内置压缩器，所有通道都带3段eq和高通滤波。每个推子上面带有背光的on按钮，可打开/关闭通道。除此之外还带有12段的电平表。
16个输入通道，10个话筒输入，4组立体声线路输入，1-8通道设三段式中段扫频均衡，9/10-15/16通道设三段式均衡器；6组母线(立体声+4编组)，三个辅助发送，一个立体声回送；前6个话筒通道内置压缩器，所有通道均有高通滤波器；机身耐用轻巧，仅5.3kg，可上机架安装。
Ø

3.4.4 数字音频处理设备
为便于系统的完整性，我们将前端信号以后到后级放大之间的所有设备统一归为音频处理设备，在音频设备中实际还可以分为前级处理和音频处理两个环节。
音响系统里很少有什么音频处理设备，但随着科技的进步，尤其是电子集成技术的迅猛发展，很多原来无法实现的功能开始在音响系统中得以实现，甚至原来想都没有想到的功能也开始拥有，这就使得音频处理设备即常说的周边设备，在音响系统中越来越受到重视，它们在系统中起的作用也越来越大。可以说现代的音响系统离不开周边设备。
音频处理设备对信号的处理和系统的安全至关重要，因而在选型上应特别慎重，由于信号将通过周边设备进行处理，因而周边设备的品质同样影响到整个系统的指标。
综合音频处理器
配置1台TC XO24数字音频处理器。
XO24数字音箱管理器是一台基于紧凑且功能强大DSP基础的音频信号处理单元，可以改善音频信号的质量。使用非常简单，可以被瞬间启动并且对音频信号进行处理，有了它，你讲永远非常清楚你在哪里——它是您音频信号的导航系统。非常适合固定安装和现场演出扩声的应用，XO24拥有为优化扬声器系统特别设计的一些特性，所有的调用都通过前面办的“一键式”结构。结合独立的路径分配引擎，XO24可以被配置为2分频、3分频、4分频的扬声器管理器系统。
每个输入通道都提供了一个4段式参量均衡，它可以用来补偿不良的效果和房间声学环境。均衡器的第1段和第4段可以被设置成LF和HF大陆架响应。在每个输出通道，你同样可以找到另外一个4段式参量均衡，为最后的音箱校准提供了精确的工具。限制器、独立的延时线以及在每个通道单元内无限可调的分频点是XO24的主要特征，在这些特征的背后是卓越的TC Electronic品质。无论是通道分配、房间均衡或者是音箱管理，都综合在XO24的1RU结构中。
特性：
基于信号流程图的人性化用户操作界面
用于房间特性补偿的输入输出4段式参量均衡
将任意输入信号分配到任意输出通道——2入4出
所有输出信号都可进行2、3&4路分频（Butterworth, Bessel和Linkwitz-Riley类型的滤波器）
用于音箱较准的输出信号4段式参量均衡
所有输出通道拥有独立的音箱较准延时（每通道200ms）
所有输出通道拥有独立的数字压限器

3.4.5 效果器器
配置1台YAMAHA 100效果器。
具有99个专业质量的预制混响和延迟效果
立体声输入/输出接口、真正立体声混响程序
一般技术规格
模数/数模转换 20Hz-20kHz(全部旁路)
动态范围 80dB(典型)
全谐波失真 小于0.1%（1kHz，最大电平）
模数/数模转换
模数转换 16比特
数模转换 16比特
采样频率 44.1kHz
储存程序 99
效果程序 立体声混响、混响、混响加门、延迟、延迟+混响，
混响-镶边，合唱+混响，交响乐+混响
输入
连接口 PHONE JACK×2
正常电平 -20dB(输入电平标称)
阻抗 20kΩ（单声道：10kΩ）
输出
连接口 PHONE JACK×2
正常电平 -20dB(输入电平正常)
阻抗 2kΩ（单声道：1kΩ）
显示 七段LED发光二极管×2（显示程序号）
前面板控制部分 输入电平，混音平衡，延迟衰减，电平
前面板键部分 ▲，▼，MIDI，储存
LED发光二极管显示器 峰值，左右，延迟，衰减，电平（可编辑目录）
MIDI输入 5-Pin DIN
电源 直流12V输入
尺寸（宽×高×厚） 480×232×45.5mm（18.9″×9.1″×1.8″）
重量 2.5kg
电源适配器
美国加拿大： PA-1BU(120V AC)
一般： PA-1BU(220V/240V AC)
英国： PA-1(240V AC)
3.4.6 话筒拾音设备

无线话筒
设计配备1套咪宝 828无线手持话筒，载波频率採用杂音干扰较少的UHF频段。
採用独家设计的PLL相位锁定固定频率电路，具有更多的频率可以选择，特性最稳定，谐波辐射最低。
採用独家研发的高频滤波器及抗干扰佳的中频设计，提供同时使用互不干扰的频道数在各种品牌中最多。
摒弃花俏的手法，採取MIPRO专业的设计风格，具有RF及AF讯号LED强度指示排灯。
频率范围放宽至620MHz至934MHz，选择性更大。
专利的面板设计，具有接收灵敏度控制器，可以调高灵敏度以增加接收距离，或调低灵敏度以避免杂音干扰。首创杂音指示灯，可以依据指示灯的点亮或熄灭，识别接收机是否受到杂讯干扰，以适当的调整接收灵敏度。
首创预设接收机的音量输出等於麦克风音头的灵敏度，使用时不必调整，可以确保麦克风在最佳的灵敏度及动态范围动作，决不產生饱和失真。
首创音量平衡器，取代传统的音量控制器，可以任意调整两支麦克风音量混合的大小。

规格
机箱：国际EIA标準1U
载波频段：UHF 620~934MHz
接收方式：CPU控制『自动选讯接收』
振盪模式： PLL相位锁定固定频率
射频稳定度：±0.005% (-10~50℃)
实用灵敏度：输入10dBμV时，S/N>75dB
最大偏移度：±68KHz
综合S/N比：>105dB(A)
综合T.H.D.：<0.5% @ 1KHz
综合频率响应：50Hz~18KHz
静音控制模式：杂讯锁定静音控制
最大输出电压：三段式切换:+10dBV / 0dBV / -6dBV
电源供应：外加AC电源供应器，12~15VDC，1A
尺寸：420 (宽) × 44 (高) × 204 (深)mm
重量：约1.7kg
搭配发射器：MH-801a，MT-801a
备註：各项规格如有误差，以实际產品为依据。载波频率范围、最大偏移度等依照各国电波法规各有不同规格。
