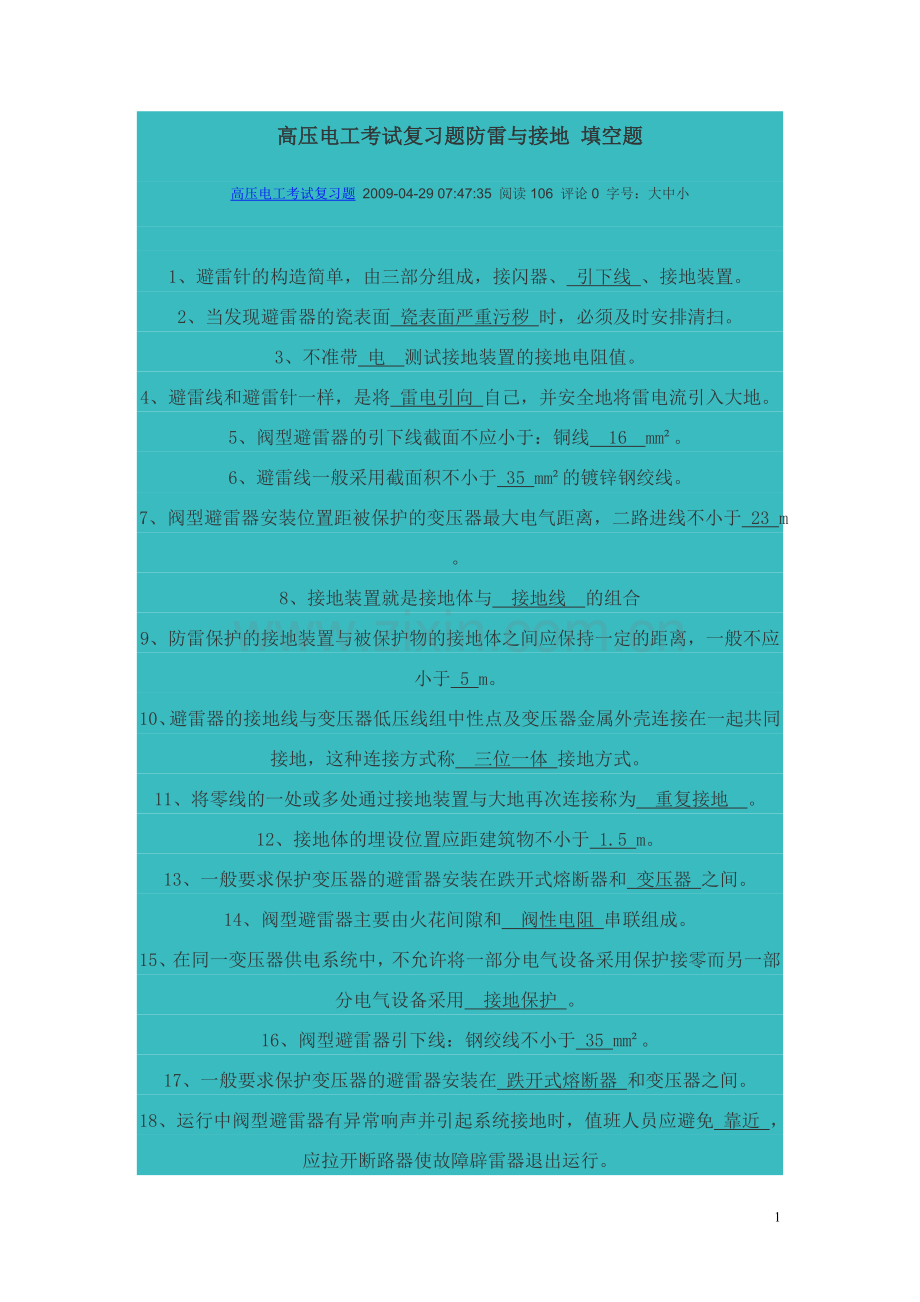

高压电工考试复习题防雷与接地 填空题
高压电工考试复习题 2009-04-29 07:47:35 阅读106 评论0 字号：大中小

1、避雷针的构造简单，由三部分组成，接闪器、 引下线 、接地装置。
2、当发现避雷器的瓷表面 瓷表面严重污秽 时，必须及时安排清扫。
3、不准带 电 测试接地装置的接地电阻值。
4、避雷线和避雷针一样，是将 雷电引向 自己，并安全地将雷电流引入大地。
5、阀型避雷器的引下线截面不应小于：铜线 16 mm²。
6、避雷线一般采用截面积不小于 35 mm²的镀锌钢绞线。
7、阀型避雷器安装位置距被保护的变压器最大电气距离，二路进线不小于 23 m。
8、接地装置就是接地体与 接地线 的组合
9、防雷保护的接地装置与被保护物的接地体之间应保持一定的距离，一般不应小于 5 m。
10、避雷器的接地线与变压器低压线组中性点及变压器金属外壳连接在一起共同接地，这种连接方式称 三位一体 接地方式。
11、将零线的一处或多处通过接地装置与大地再次连接称为 重复接地 。
12、接地体的埋设位置应距建筑物不小于 1.5 m。
13、一般要求保护变压器的避雷器安装在跌开式熔断器和 变压器 之间。
14、阀型避雷器主要由火花间隙和 阀性电阻 串联组成。
15、在同一变压器供电系统中，不允许将一部分电气设备采用保护接零而另一部分电气设备采用 接地保护 。
16、阀型避雷器引下线：钢绞线不小于 35 mm²。
17、一般要求保护变压器的避雷器安装在 跌开式熔断器 和变压器之间。
18、运行中阀型避雷器有异常响声并引起系统接地时，值班人员应避免 靠近 ，应拉开断路器使故障辟雷器退出运行。

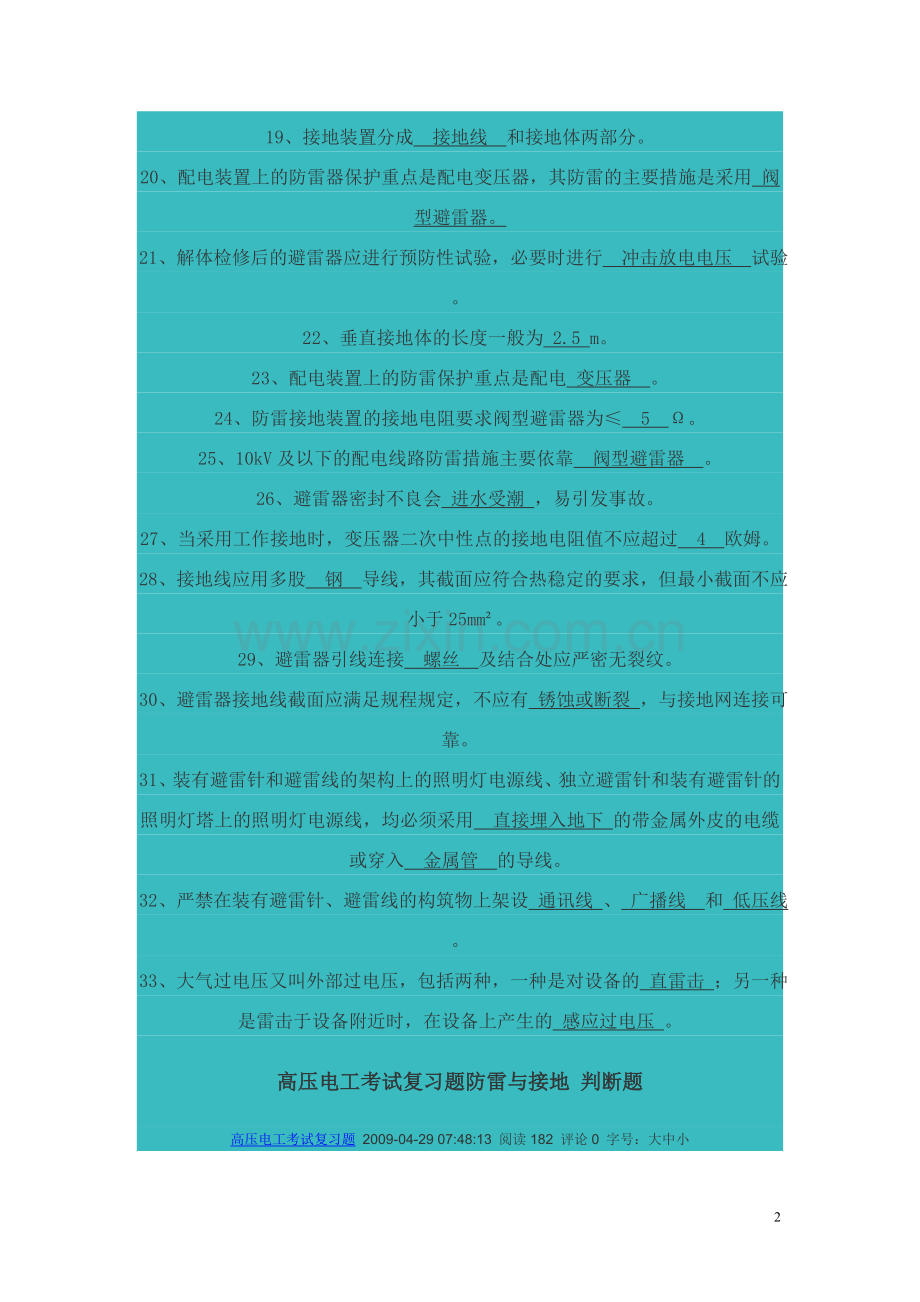

19、接地装置分成 接地线 和接地体两部分。
20、配电装置上的防雷器保护重点是配电变压器，其防雷的主要措施是采用 阀型避雷器。
21、解体检修后的避雷器应进行预防性试验，必要时进行 冲击放电电压 试验。
22、垂直接地体的长度一般为 2.5 m。
23、配电装置上的防雷保护重点是配电 变压器 。
24、防雷接地装置的接地电阻要求阀型避雷器为≤ 5 Ω。
25、10kV及以下的配电线路防雷措施主要依靠 阀型避雷器 。
26、避雷器密封不良会 进水受潮 ，易引发事故。
27、当采用工作接地时，变压器二次中性点的接地电阻值不应超过 4 欧姆。
28、接地线应用多股 钢 导线，其截面应符合热稳定的要求，但最小截面不应小于25mm²。
29、避雷器引线连接 螺丝 及结合处应严密无裂纹。
30、避雷器接地线截面应满足规程规定，不应有 锈蚀或断裂 ，与接地网连接可靠。
31、装有避雷针和避雷线的架构上的照明灯电源线、独立避雷针和装有避雷针的照明灯塔上的照明灯电源线，均必须采用 直接埋入地下 的带金属外皮的电缆或穿入 金属管 的导线。
32、严禁在装有避雷针、避雷线的构筑物上架设 通讯线 、 广播线 和 低压线 。
33、大气过电压又叫外部过电压，包括两种，一种是对设备的 直雷击 ；另一种是雷击于设备附近时，在设备上产生的 感应过电压 。
高压电工考试复习题防雷与接地 判断题
高压电工考试复习题 2009-04-29 07:48:13 阅读182 评论0 字号：大中小
1、跨步电压的大小与人体接近接地点的远近有关，距离越远时，跨步电压越大。（×）
2、引下线连接地体应螺栓连接。（√）
3、FS系列阀型避雷器常用于10kV以下配电装置。（√）
4、避雷针两针之间为保护范围，被保护物只要不超过两针高度即可。（×）
5、避雷针的保护范围是指被保护物的免遭雷击的空间面积。（√）
6、雷电危害形式基本有三种：直击雷过电压、雷电感应过电压、雷电波侵入过电压。（√）
7、接地体间的距离一般为5m，受限制的地方可适当减少，但不小于2.5m。（√）
8、雷电过电压会造成电气设备的绝缘损坏。（√）
9、避雷针是唯一的一种防雷措施。（×）
10、避雷针能将雷电流通过接地装置引入地，从而保护电气设备等免遭雷电伤害。（√）
11、避雷针的构造很简单，基本都由两部分组成：接闪器、引下线。（×）
12、接闪器是避雷针最高部分，用来接受雷电放电的。（√）
13、引下线与接闪器一样，都是用来接受雷电放电的。（×）
14、接地装置是用于将雷电流安全可靠泄入大地。（×）
15、由于避雷针高度的限制，避雷针有保护范围。（√）
16、采用避雷针主要用来防止送电线路免受雷击的。（√）
17、避雷针的保护范围是指被保护物的免遭雷击的空间面积。（√）
18、避雷针的保护范围是被保护物的免遭雷击的地平面积。（×）
19、避雷针两针外侧保护范围，必须按两针的保护范围确定。（√）
20、避雷针两针外侧保护范围，可按单支避雷针的保护范围确定。（×）
21、避雷线和避雷针一样，都将雷电流引向自己。（√）
22、采用避雷针只是为了防止建筑物遭受雷击。（×）
23、避雷线的保护范围与避雷线的数量，高度、相互位置等因素有关。（√）
24、避雷线的保护范围只是与其长度、高度有关。（√）
25、阀型避雷器主要由火花间隙、阀电阻盘和瓷套串联组成。（√）
26、阀型避雷器主要由阀型电阻盘和瓷套组成。（×）
27、避雷器在电力系统中由于火花间隙具有足够的对地绝缘强度，因此不会被雷击所击穿。（×）
28、电力系统出现过电压，经避雷器引下线、接地装置引入大地。此时作用在避雷器两端的电压仅是残压。（√）
29、FS系列阀型避雷器常用于10KV以下配电装置。（×）
30、FZ系列阀型避雷器主要用于保护小容量或中容量配电装置。一般不用于大容量配电装置。（×）
31、引下线是指连接接闪器与接地装置的金属导体。（√）
32、引下线邻近其它金属部分（雨水管等）应相互连接。（√）
33、引下线邻近其它金属部分（雨水管等）不应相互连接。（×）
34、引下线与接地体应用螺栓连接。（√）
35、垂直埋设的接地体一般都采用扁钢、圆钢等。（√）
36、接地体间的距离一般为5m，受限制的地方可适当减少，但不小于2.5m。（√）
37、10KV及以下线路的防雷措施主要依靠避雷线。（×）
38、10KV及下线路的防雷措施主要依靠阀型避雷器。（√）
39、配电线路上的柱上油开关，由于油的绝缘作用，所以不用装设避雷器保护。（×）
40、配电变压器防雷的主要措施是采用阀型避雷器。因此两者之间的电气水平距离应不大于15m。（√）
41、配电变压器低压侧安装阀型避雷器其作用只是防雷电波从低压绕组折算到高压绕组时使高压绕组绝缘损坏。（√）
42、线路上单组阀型避雷器其接地装置的接地电阻值应不大于5Ω。（√）
43、线路上的阀型避雷器用于保护配电变压器时应“三位一体”接地，其接地电阻值满足变压器工作接地的需要。（√）
44、运行中阀型避雷器瓷套有裂纹时，为防止雷雨中受潮，应立即退出运行。 （√）
45、运行中阀型避雷器瓷套有裂纹时，若天气正常可暂不处理。（√）
46、接地的电气设备发生漏电，电流在地中流散时，形成的电压降距接地点越远就越大。（×）
47、接地的电气设备发生漏电，电流在地中流散时，形成的电压降距接地点越近就越小。（×）
48、接地装置就是接地体与接地体的组合。（√）
49、接触电压的大小与人距接地短路点的远近有关，距离越远时，接触电压越小。（×）
50、接触电压的大小与人距接地短路点的远近有关，距离越远时，接触电压越大。（√）
51、跨步电压的大小与人体接近接地点的远近有关，距离越远，跨步电压越大。（×）
52、跨步电压的大小与人体接近接地点的远近有关，距离越远，跨步电压越小。（√）
53、电力系统中电力变压器中性点与避雷器引下线接地都属于保护接地。（×）
54、电力系统中，电力变压器中性点与避雷器引下线都属于工作接地。（×）
55、接地电阻的摇测，应在每年土壤最湿润的季节进行。（×）
56、阀型避雷器的接地引下线应使用铜线或钢线，但不得使用铝线。（√）
57、阀型避雷器是防止直击雷的防雷装置。(×)
58、防雷保护装置的巡视检查应与被保护配电装置或电力线路巡视检查同时进行。(√)
高压电工考试复习题防雷与接地 选择题
高压电工考试复习题 2009-04-29 07:48:52 阅读111 评论0 字号：大中小
1、主要用于保护中、大容量的变配电装置的阀型避雷器是＿＿＿。（A）
A、FS系列 B、FZ系列 C、FCD系列 D、FCZ系列
2、10kV以及下的配电线路的防雷措施主要依靠＿＿＿＿＿。（C）
A、避雷针 B、避雷线 C、FS系列避雷器 D、FZ系列避雷器
3、垂直接地体的长度应不小于＿＿＿＿＿。（B）
A、0.6m B、2.5m C、3m D、5m
4、水平敷设的接地体的埋深为＿＿＿＿。（A）
A、0.6m B、2.5m C、3m D、5m
5、接地装置的接地干线最小截面规定使用圆钢时为＿＿＿＿。（C）
A、3mm B、4mm C、6mm D、8mm
6、防雷接地装置的阀型避雷器接地电阻值为＿＿＿＿。（D）
A、4Ω B、5Ω C、8Ω D、10Ω
7、低压进户线绝缘子铁脚接地的接地电阻值应不大于＿＿＿＿。（D）
A、4Ω B、10Ω C、 20Ω D、30Ω
8、10kV系统阀型避雷器绝缘电阻试验合格值为＿＿＿＿＿。（C）
A、450MΩ B、100 MΩ C、1600 MΩ D、2000 MΩ
9、保护户外变压器的阀型避雷器,与变压器之间的电气距离应不大于_____。（A）
A.4m ； B.8m； C.15m； D.23m
10、FS系列阀型避雷器主要由(C)组成。
A. 瓷套、火花间隙、熔断器 B.断路器、火花间隙、非线性电阻
C. 瓷套、火花间隙、非线性电阻 D.瓷套、电容器、非线性电阻
11、标准上规定防雷装置的接地电阻一般指(C)电阻。
A、工频 B、直流 C、冲击 D，高频
12、阀型避雷器下端直接接地，上端（D）接在线路上。
A) 经高压熔断器 B) 经低压熔断器 C) 经电流互感器 D) 直接
13、避雷针的接地线接面积采用钢线时不得小于（D）mm²。
A)10 B) 16 C) 25 D)35
14、避雷针的接地装置与道路出入口之间的距离不应小于（C）m。
A)1 B)2 C)3 D）4
15、避雷器试验周期一般为（A）。
A) 每年雷雨季前 B) 2年 C) 3年 D) 5年
16、雷雨天气巡视户外电器设备时，巡视人员离避雷器、避雷针的接地线应保持（C）m的距离。
A) 1 B) 2 C) 3 D) 5
17、雷电流幅值指主放电时冲击电流的最大值。雷电流幅值可达（C）。
A)数十至数百千安 B)数至数十千安
C)数百至数千安 D)数十至数百安
18、阀型避雷器接地线所用铜绞线的截面不得小于（C）mm²。
A)6 B)10 C)16 D)25
19、采用扁钢作防雷装置的引下线，其截面应不小于（D）mm²。
A)24 B)48 C)75 D)100
20、防雷装置的引下线地下0.3m至地上1.7m的一段可加装下列（D）保护。
A)硬塑料管 B)自来水钢管 C)电线钢管 D)槽钢
21、多雷区高度（A）m即以上的烟囱、水塔等独立高耸的建筑物应划为第三类防雷建筑物。
A)15 B)20 C)26 D)30
22、避雷器属于（A）保护元件。
A)过电压 B)短路 C)过负载 D）　接地

画出单支避雷针的保护范围。

高压电工考试复习题防雷与接地 简答题
高压电工考试复习题 2009-04-29 07:50:14 阅读156 评论0 字号：大中小
1、阀型避雷器运行在的正常巡视检查的内容是什么？
答：
1.检查避雷器瓷套表面情况。在日常运行中，应检查避雷器的瓷套表面受污染情况。
2.检查避雷器的引线及接地引下线，有无烧伤痕迹。
3．检查避雷器上端引线处密封是否良好。避雷器密封不良会进水受潮易引事故。
4.检查阀型避雷器内部有无异常响声(包括轻微的咝咝声)。
5.检查避雷器与被保护电气设备之间的电气距离是否符合要求。
2、阀型避雷器运行中雷雨天气时特殊巡视与检查的内容是什么？
答：
1.雷雨后应检查避雷器表面有无闪络放电痕迹；
2.避雷器引线及接地引下线有否松动；
3.避雷器本体有否摆动；
4.结合停电机会检查阀型避雷器上法兰泄水孔是否畅通。
3、雷电过电压会造成电气设备损坏，其危害形式有哪三种？采取的相应措施是什么？
答：
直击雷过电压、雷电感应过电压、雷电波侵入过电压。依据这三种基本雷电过电压危害有相应的防雷保护措施，有避雷针、避雷线、阀型避雷器器等。
4、在同一台变压器供电的接零保护系统中为什么一部分电气设备接零保护后而不允许另一部分采用保护接地？
答：
在中性点直接接地的同一供电系统中，如果将一部分电气设备金属外壳采用保护接地，而另一部分电气设备金属外壳采用保护接零，当保护接地的电气设备外壳漏电时，将使所有保护接零的电气设备外壳及零线上都带有危险的电压。
5、什么是重复接地？重复接地接地电阻是怎样规定的？重复接地有哪些作用？
答：
在采用接零保护的系统中，将零线的一处或多处通过接地装置与大地做再次连接，称为重复接地。
重复接地电阻值≤10Ω。
1.降低漏电设备金属外壳的对地电压。
2.减轻零线发生断线故障时的触电危险。
3.减轻零线断线时，人身触电危险。
