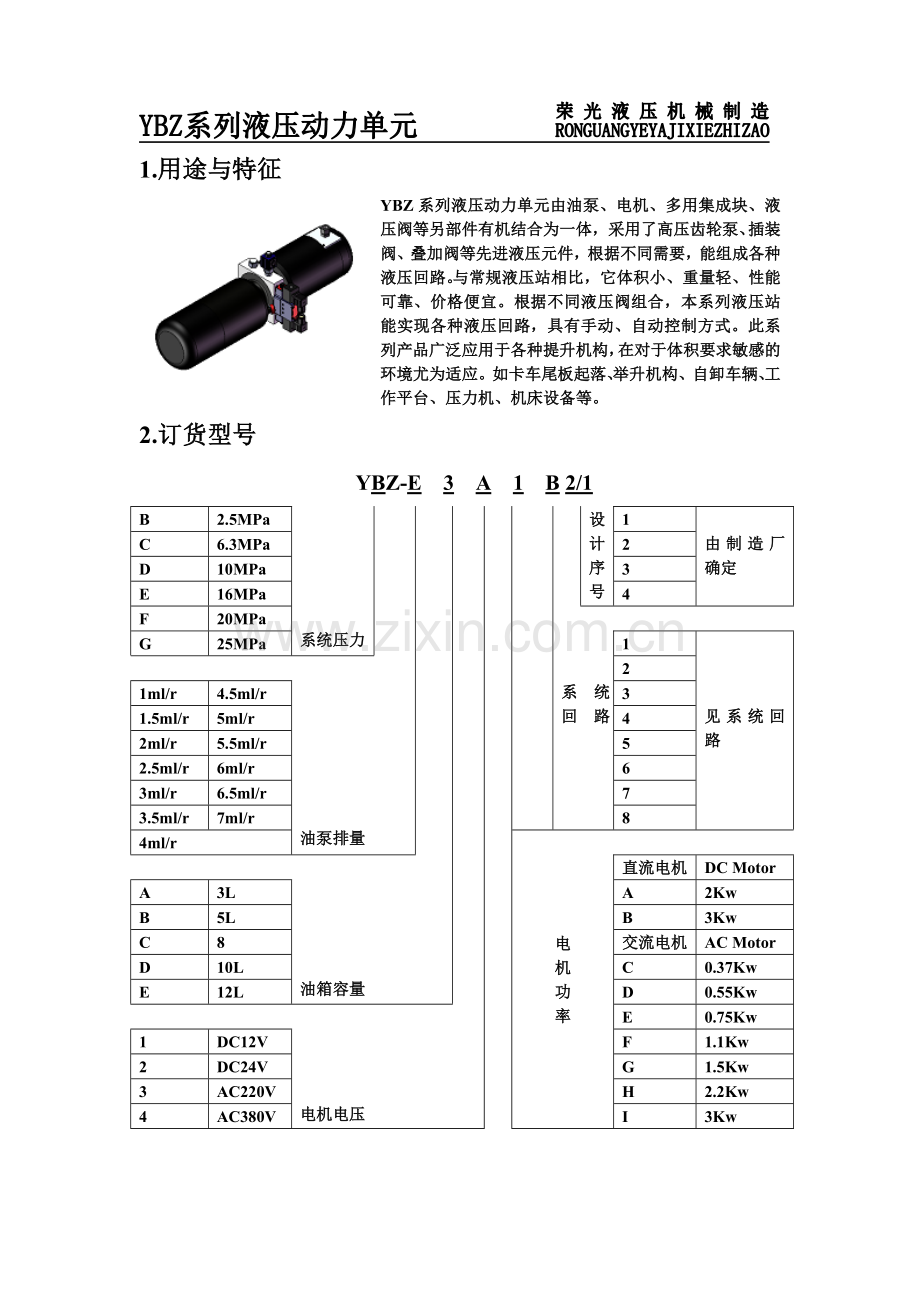

1.用途与特征
YBZ系列液压动力单元由油泵、电机、多用集成块、液压阀等另部件有机结合为一体，采用了高压齿轮泵、插装阀、叠加阀等先进液压元件，根据不同需要，能组成各种液压回路。与常规液压站相比，它体积小、重量轻、性能可靠、价格便宜。根据不同液压阀组合，本系列液压站能实现各种液压回路，具有手动、自动控制方式。此系列产品广泛应用于各种提升机构，在对于体积要求敏感的环境尤为适应。如卡车尾板起落、举升机构、自卸车辆、工作平台、压力机、机床设备等。
2.订货型号
YBZ-E 3 A 1 B 2/1
B
2.5MPa

系统压力

设计序号
1

由制造厂确定
C
6.3MPa
2
D
10MPa
3
E
16MPa
4
F
20MPa
G
25MPa

系 统 回 路
1

见系统回路

2
1ml/r
4.5ml/r

油泵排量
3
1.5ml/r
5ml/r
4
2ml/r
5.5ml/r
5
2.5ml/r
6ml/r
6
3ml/r
6.5ml/r
7
3.5ml/r
7ml/r
8
4ml/r
电
机
功
率

直流电机
DC Motor
A
3L

油箱容量
A
2Kw
B
5L
B
3Kw
C
8
交流电机
AC Motor
D
10L
C
0.37Kw
E
12L
D
0.55Kw
E
0.75Kw
1
DC12V

电机电压
F
1.1Kw
2
DC24V
G
1.5Kw
3
AC220V
H
2.2Kw
4
AC380V
I
3Kw

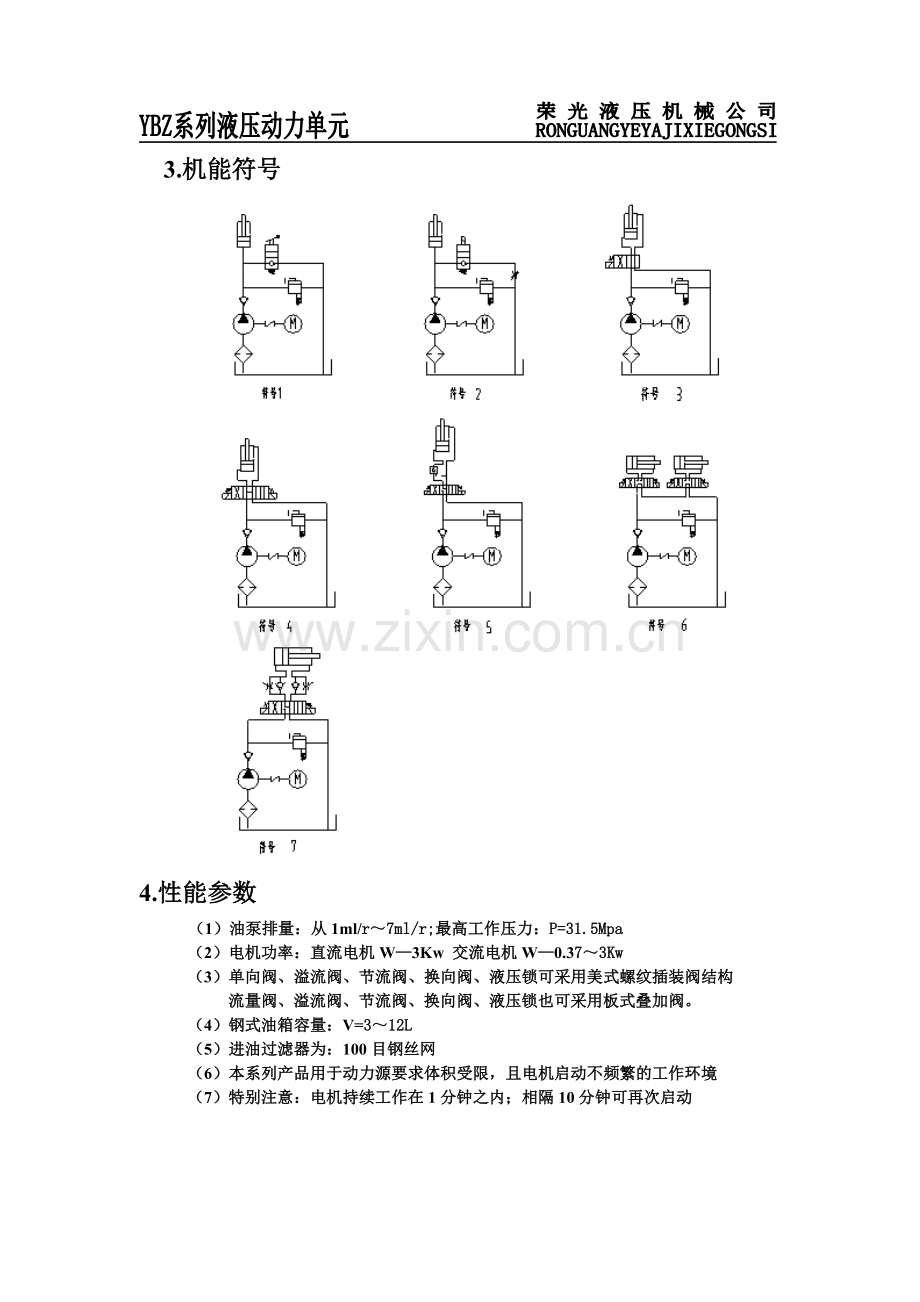

3.机能符号

4.性能参数
（1）油泵排量：从1ml/r～7ml/r;最高工作压力：P=31.5Mpa
（2）电机功率：直流电机W—3Kw 交流电机W—0.37～3Kw
（3）单向阀、溢流阀、节流阀、换向阀、液压锁可采用美式螺纹插装阀结构
流量阀、溢流阀、节流阀、换向阀、液压锁也可采用板式叠加阀。
（4）钢式油箱容量：V=3～12L
（5）进油过滤器为：100目钢丝网
（6）本系列产品用于动力源要求体积受限，且电机启动不频繁的工作环境
（7）特别注意：电机持续工作在1分钟之内；相隔10分钟可再次启动

5.订货型号应用举例
（1）野外作业的液压升降平台的工矿及性能参数
野外作业的升降平台自带电源应为24V，油缸的直径为ø80；行程为800mm不需要频繁启动电机，按4(7)要求，电机启动不应过于1分钟，即油缸工作速度为٧=800mm/min；升降台升起后，工作人员要工作一段时间，也符合电机启动相隔时间的要求。
（2）根据参数计算确定型号
ø80油缸的活塞面积：4X4X3.14=50.24㎠;所需流量为Q=50.24X80=4019.2㎤/min;电机选择4级（1450转/分）计算出的泵排量为q=2.7毫升/转，选择泵的排量为q=3ml/r;假如希望油缸的输出力为5吨（5000公斤）则系统的压力为P=10Mpa；系统的功率为N=0.83Kw;选取系统功率为1.1Kw;因为油缸的容量为4升，所以选取油箱的容量为8升即可，系统的机能符号选择为2
（3）选取的型号为： YDZ-3ml/r C 2 A 2 2/1
6.液压升降机构动力单元外型尺寸

本液压系统的相关事宜，祥见使用说明书。
