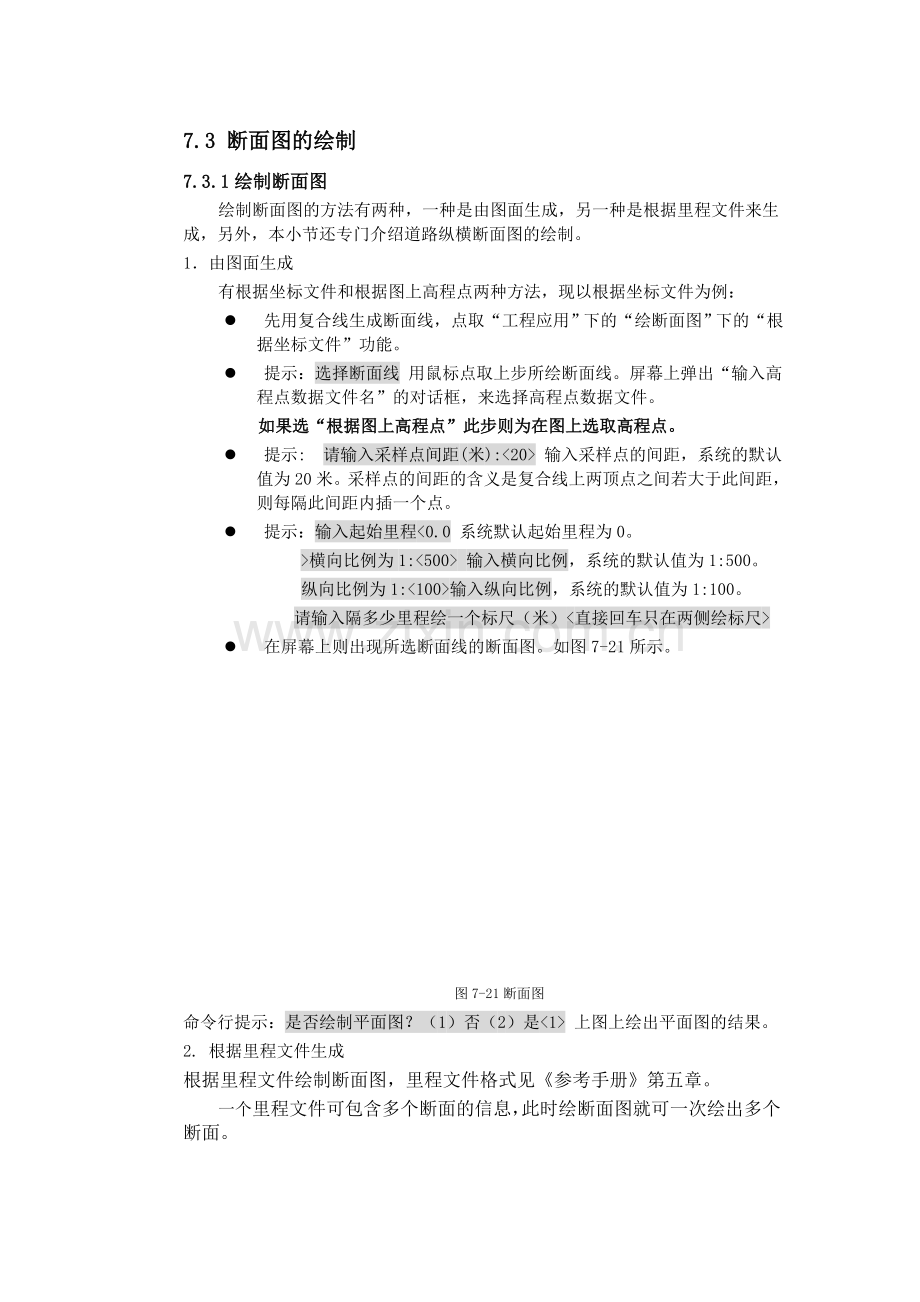

7.3 断面图的绘制
7.3.1绘制断面图
绘制断面图的方法有两种，一种是由图面生成，另一种是根据里程文件来生成，另外，本小节还专门介绍道路纵横断面图的绘制。
1．由图面生成
有根据坐标文件和根据图上高程点两种方法，现以根据坐标文件为例：
l         先用复合线生成断面线，点取“工程应用”下的“绘断面图”下的“根据坐标文件”功能。
l         提示：选择断面线 用鼠标点取上步所绘断面线。屏幕上弹出“输入高程点数据文件名”的对话框，来选择高程点数据文件。
如果选“根据图上高程点”此步则为在图上选取高程点。
l         提示: 请输入采样点间距(米):<20> 输入采样点的间距，系统的默认值为20米。采样点的间距的含义是复合线上两顶点之间若大于此间距，则每隔此间距内插一个点。
l         提示：输入起始里程<0.0 系统默认起始里程为0。
>横向比例为1:<500> 输入横向比例，系统的默认值为1:500。
纵向比例为1:<100>输入纵向比例，系统的默认值为1:100。
请输入隔多少里程绘一个标尺（米）<直接回车只在两侧绘标尺>
l         在屏幕上则出现所选断面线的断面图。如图7-21所示。

图7-21断面图
命令行提示：是否绘制平面图？（1）否（2）是<1> 上图上绘出平面图的结果。
2. 根据里程文件生成
根据里程文件绘制断面图，里程文件格式见《参考手册》第五章。
一个里程文件可包含多个断面的信息，此时绘断面图就可一次绘出多个断面。
里程文件的一个断面信息内允许有该断面不同时期的断面数据，这样绘制这个断面时就可以同时绘出实际断面线和设计断面线。
l         图面恢复。
在进行完成绘制工作之后，可用“工程应用”菜单下的“图面恢复”命令，就可以删除断面图，恢复先前的图形显示。

7.4 公路曲线设计
用于绘出公路的缓和曲线或圆曲线，在图上注记曲线特征点并绘出平曲线要素表。之前需要用户准备好公路曲线要素文件。
数据文件结构如下：(\CASS50\demo\curve.txt)
JD1,K0+825.58,X=447,Y=404, A=-64.0103,R=300,T=207.66,Lh=40
JD2,K1+116.4,X=447,Y=404,A=42.2814,R=265.58,T=123.29,Lh=40
END
每一行第一项JD为公路的拐点；第二项为拐点里程；随后为其X、Y坐标；A为偏角，格式为度.分秒，逆时针为正，顺时针为负；R为设计半径；T为切线长；Lh为缓和曲线长度。
该文件可以手工录入，也可以用“工程应用”下的“公路曲线要素录入”功能利用交互界面录入。如图7-22所示。

图7-22“公路曲线要素录入”界面
操作过程如下：
l         用鼠标点取“工程应用”菜单中的“公路曲线设计”
l         屏幕上弹出“输入平曲线已知要素文件名对话框”的对话框，来选择曲线要素文件。如图7-23。

图7-23 输入平曲线已知要素文件名对话框
l         提示：选择曲线类型:(1)缓和曲线(2)圆曲线<1> 输入曲线
类型，系统默认为缓和曲线。
选定平曲线要素表左上角点: 用鼠标在屏幕上点取平曲线要素表所要显示的位置。
l         屏幕上会显示公路曲线和平曲线要素表。如图7-24所示

图7-24公路曲线和平曲线要素表
