贴片钽电容简述
贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机 。 钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。 其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。 中山爱迪 电容器  金属化薄膜电容器
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。

固体钽电容特性
优点：
体积小 由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温 由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小 钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能
容量误差小
等效串联电阻小(ESR),高频性能好
缺点：
耐电压不够高
电流小
价格高
贴片钽电容封装、尺寸 封装尺寸：毫米（英寸）

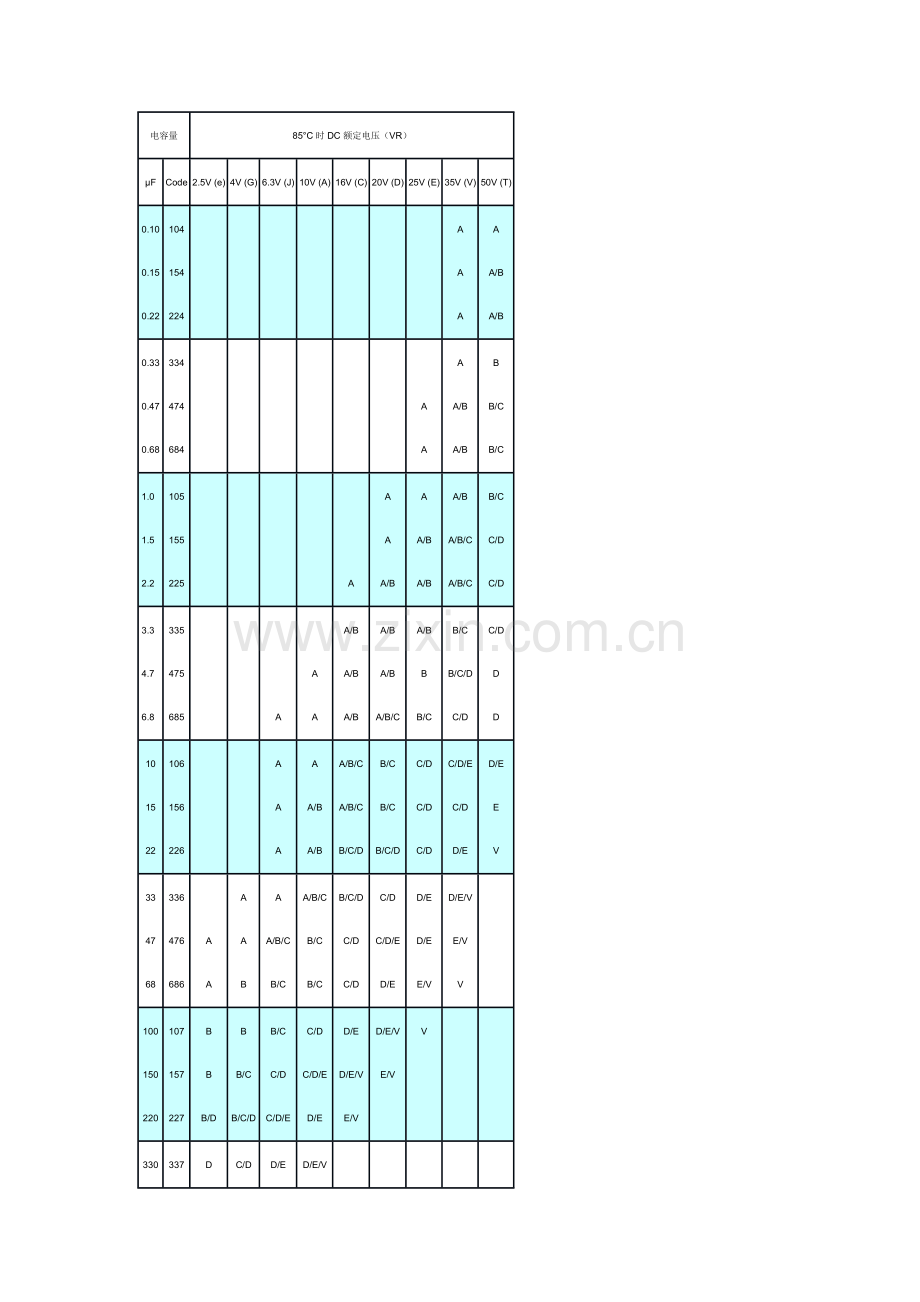

AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
电容量
85°C时DC额定电压（VR）
μF
Code
2.5V (e)
4V (G)
6.3V (J)
10V (A)
16V (C)
20V (D)
25V (E)
35V (V)
50V (T)
0.10
0.15
0.22
104
154
224

A
A
A
A
A/B
A/B
0.33
0.47
0.68
334
474
684

A
A
A
A/B
A/B
B
B/C
B/C
1.0
1.5
2.2
105
155
225

A
A
A
A/B
A
A/B
A/B
A/B
A/B/C
A/B/C
B/C
C/D
C/D
3.3
4.7
6.8
335
475
685

A

A
A
A/B
A/B
A/B
A/B
A/B
A/B/C
A/B
B
B/C
B/C
B/C/D
C/D
C/D
D
D
10
15
22
106
156
226

A
A
A
A
A/B
A/B
A/B/C
A/B/C
B/C/D
B/C
B/C
B/C/D
C/D
C/D
C/D
C/D/E
C/D
D/E
D/E
E
V
33
47
68
336
476
686

A
A
A
A
B
A
A/B/C
B/C
A/B/C
B/C
B/C
B/C/D
C/D
C/D
C/D
C/D/E
D/E
D/E
D/E
E/V
D/E/V
E/V
V

100
150
220
107
157
227
B
B
B/D
B
B/C
B/C/D
B/C
C/D
C/D/E
C/D
C/D/E
D/E
D/E
D/E/V
E/V
D/E/V
E/V
V

330
470
680
337
470
680
D
C/D
D/E
C/D
D/E
D/E
D/E
D/E/V
E/V
D/E/V
E/V

1000
1500
2200
108
158
228
D/E
D/E/V
V
D/E/V
E/V
V

AVX贴片钽电容标识
年份
Year
年份代码
Year Code
2000
M
2001
N
2002
P
2003
R
2004
S
2005
T
2006
U
2007
Y

   中山爱迪 电容器
封装尺寸：毫米（英寸）

Code
EIA
Code
L±0.20 (0.008)
W+0.20 (0.008)
-0.10 (0.004)
H+0.20 (0.008)
-0.10 (0.004)
W1±0.20 (0.008)
A+0.30 (0.012)
-0.20 (0.008)
S Min.
A
3216-18
3.20 (0.126)
1.60 (0.063)
1.60 (0.063)
1.20 (0.047)
0.80 (0.031)
1.80 (0.071)
B
3528-21
3.50 (0.138)
2.80 (0.110)
1.90 (0.075)
2.20 (0.087)
0.80 (0.031)
1.40 (0.055)
C
6032-28
6.00 (0.236)
3.20 (0.126)
2.60 (0.102)
2.20 (0.087)
1.30 (0.051)
2.90 (0.114)
D
7343-31
7.30 (0.287)
4.30 (0.169)
2.90 (0.114)
2.40 (0.094)
1.30 (0.051)
4.40 (0.173)
E
7343-43
7.30 (0.287)
4.30 (0.169)
4.10 (0.162)
2.40 (0.094)
1.30 (0.051)
4.40 (0.173)
V
7361-38
7.30 (0.287)
6.10 (0.240)
3.45±0.30
(0.136±0.012)
3.10 (0.120)
1.40 (0.055)
4.40 (0.173)
W1 dimension applies to the termination width for A dimensional area only.
