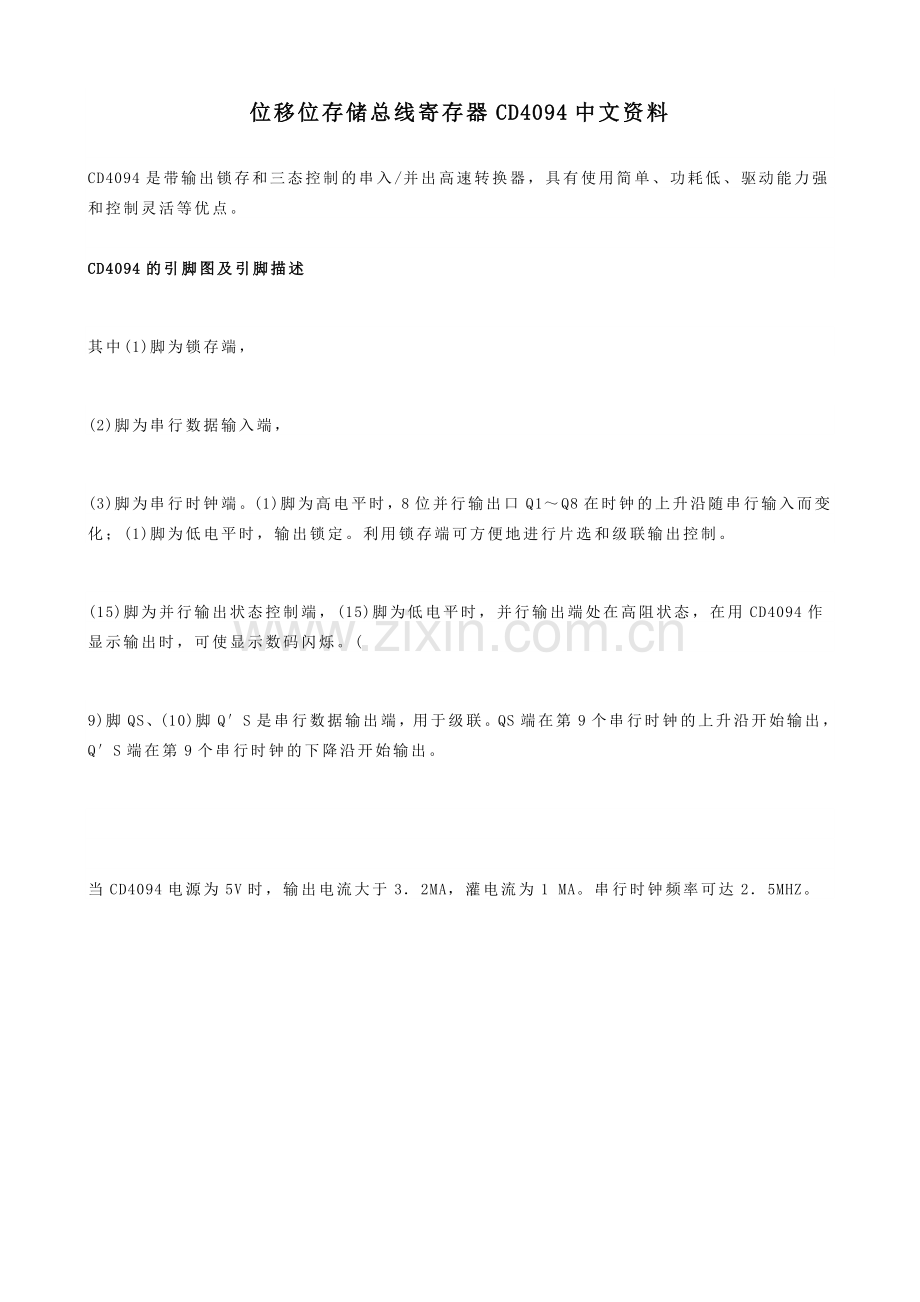

位移位存储总线寄存器CD4094中文资料
CD4094是带输出锁存和三态控制的串入/并出高速转换器，具有使用简单、功耗低、驱动能力强和控制灵活等优点。
CD4094的引脚图及引脚描述
其中(1)脚为锁存端，
(2)脚为串行数据输入端，
(3)脚为串行时钟端。(1)脚为高电平时，8位并行输出口Q1～Q8在时钟的上升沿随串行输入而变化；(1)脚为低电平时，输出锁定。利用锁存端可方便地进行片选和级联输出控制。
(15)脚为并行输出状态控制端，(15)脚为低电平时，并行输出端处在高阻状态，在用CD4094作显示输出时，可使显示数码闪烁。(
9)脚QS、(10)脚Q′S是串行数据输出端，用于级联。QS端在第9个串行时钟的上升沿开始输出，Q′S端在第9个串行时钟的下降沿开始输出。
当CD4094电源为5V时，输出电流大于3．2MA，灌电流为1 MA。串行时钟频率可达2．5MHZ。
CD4094引脚图
CD4094真值表：
Clock
Output Enable
Strobe
Data
Parallel Outputs 并行输出
Serial Outputs 串行输出
Q1
QN
QS (Note 1)
Q S
↑
0
X
X
三态
三态
Q7
不变
↓
0
X
X
三态
三态
不变
Q7
↑
1
0
X
不变
不变
Q7
不变
↑
1
1
0
0
QN-1
Q7
不变
↑
1
1
1
1
QN-1
Q7
不变
↓
1
1
1
不变
不变
不变
Q7
CD4094内部电路方框图
Absolute Maximum Ratings 绝对最大额定值：
Supply Voltage电源电压(VDD)
-0.5 To +18 VDC
Input Voltage输入电压 (VIN)
-0.5 To VDD +0.5 VDC
Storage Temperature Range储存温度范围 (TS)
-65℃ To +150℃
Power Dissipation功耗 (PD)
Dual-In-Line 普通双列封装
700 MW
Small Outline 小外形封装
500 MW
Lead Temperature 焊接温度(TL)
Soldering, 10 Seconds)（焊接10秒）
260℃
Recommended Operating Conditions 建议操作条件：
DC Supply Voltage 直流供电电压 (VDD)
+3.0 To +15 VDC
Input Voltage输入电压 (VIN)
0 To VDD VDC
Operating Temperature Range工作温度范围 (TA)
-40℃ To +85℃
DC Electrical Characteristics 直流电气特性：
Symbol符号
Parameter参数
Conditions 条件
-40°C
+25°C
+85°C
Units 单位
最小
最大
最小
典型
最大
最小
最大
IDD
Quiescent Device Current静态电流
VDD = 5.0V
20
20
150
ΜA
VDD = 10V
40
40
300
VDD = 15V
80
80
600
VOL
LOW Level Output Voltage 输出低电平电压
VDD=5.0V
|IO|≤1.ΜA
0.05
0
0.05
0.05
V
VDD=10V
0.05
0
0.05
0.05
VDD=15V
0.05
0
0.05
0.05
VOH
HIGH Level Output Voltage 输出高电平电压
VDD=5.0V
|IO|≤1μA
4.95
4.95
5.0
4.95
V
VDD=10V
9.95
9.95
10.0
9.95
VDD=15V
14.95
14.95
15.0
14.95
VIL
LOW Level Input Voltage 输入低电平电压
VDD = 5.0V, VO = 0.5V Or 4.5V
1.5
1.5
1.5
V
VDD = 10V, VO = 1.0V Or 9.0V
3.0
3.0
3.0
VDD = 15V, VO = 1.5V Or 13.5V
4.0
4.0
4.0
VIH
HIGH Level Input Voltage 输入高电平电压
VDD = 5.0V, VO = 0.5V Or 4.5V
3.5
3.5
3.5
V
VDD = 10V, VO = 1.0V Or 9.0V
7.0
7.0
7.0
VDD = 15V, VO = 1.5V Or 13.5V
11.0
11.0
11.0
IOL
LOW Level Output Current 输出低电平电流 (Note 4)
VDD=5.0V,VO=0.4V
0.52
0.44
0.88
0.36
MA
VDD=10V,VO=0.5V
1.3
1.1
2.25
0.9
VDD=15V,VO=1.5V
3.6
3.0
8.8
2.4
IOH
HIGH Level Output Current 输出高电平电流 (Note 4)
VDD=5.0V,VO =4.6V
-0.52
-0.44
0.88
-0.36
MA
VDD =10V,VO= 9.5V
-1.3
-1.1
2.25
-0.9
VDD=15V,VO =13.5V
-3.6
-3.0
8.8
-2.4
IIN
Input Current 输入电流
VDD =15V,VIN =0V
-0.3
-0.3
-1.0
ΜA
VDD=15V,VIN =15V
0.3
0.3
1.0
IOZ
3-STATE Output Leakage Current 3态输出漏电流
VDD=15V,VIN=0V Or 15V
1
1
10
ΜA
AC Electrical Characteristics 交流电气特性：
Symbol 符号
Parameter 参数
Conditions 条件
最小
典型
最大
Units 单位
TPHL, TPLH
Propagation Delay Clock To QS
VDD = 5.0V
300
600
Ns
VDD = 10V
125
250
VDD = 15V
95
190
TPHL, TPLH
Propagation Delay Clock To Q¢ S
VDD = 5.0V
230
460
Ns
VDD = 10V
110
220
VDD = 15V
75
150
Ns
TPHL, TPLH
Propagation Delay Clock To Parallel Out
VDD = 5.0V
420
840
Ns
VDD = 10V
195
390
VDD = 15V
135
270
TPHL, TPLH
Propagation Delay Strobe To Parallel Out
VDD = 5.0V
290
580
Ns
VDD = 10V
145
290
VDD = 15V
100
200
TPHZ
Propagation Delay HIGH Level To HIGH Impedance
VDD = 5.0V
140
280
Ns
VDD = 10V
75
150
VDD = 15V
55
110
TPLZ
Propagation Delay LOW Level To HIGH Impedance
VDD = 5.0V
140
280
Ns
VDD = 10V
75
150
VDD = 15V
55
110
TPZH
Propagation Delay HIGH Impedance To HIGH Level
VDD = 5.0V
140
280
Ns
VDD = 10V
75
150
VDD = 15V
55
110
TPZL
Propagation Delay HIGH Impedance To LOW Level
VDD = 5.0V
140
280
Ns
VDD = 10V
75
150
VDD = 15V
55
110
TTHL, TTLH
Transition Time过渡时间
VDD = 5.0V
100
200
Ns
VDD = 10V
50
100
VDD = 15V
40
80
TSU
Set-Up Time Data To Clock 建立时间数据时钟
VDD = 5.0V
80
40
Ns
VDD = 10V
40
20
VDD = 15V
20
10
Tr, Tf
Maximum Clock Rise And Fall Time最大时钟上升和下降时间
VDD = 5.0V
1
Ms
VDD = 10V
1
VDD = 15V
1
TPC
Minimum Clock Pulse Width最小时钟脉冲宽度
VDD = 5.0V
200
100
Ns
VDD = 10V
100
50
VDD = 15V
83
40
TPS
Minimum Strobe Pulse Width
VDD = 5.0V
200
100
Ns
VDD = 10V
80
40
VDD = 15V
70
35
Fmax
Maximum Clock Frequency 最大时钟频率
VDD = 5.0V
1.5
3.0
MHz
VDD = 10V
3.0
6.0
VDD = 15V
4.0
8.0
CIN
Input Capacitance 输入电容
Any Input
5.0
7.5
PF
测试电路和3态时序图
时序图
