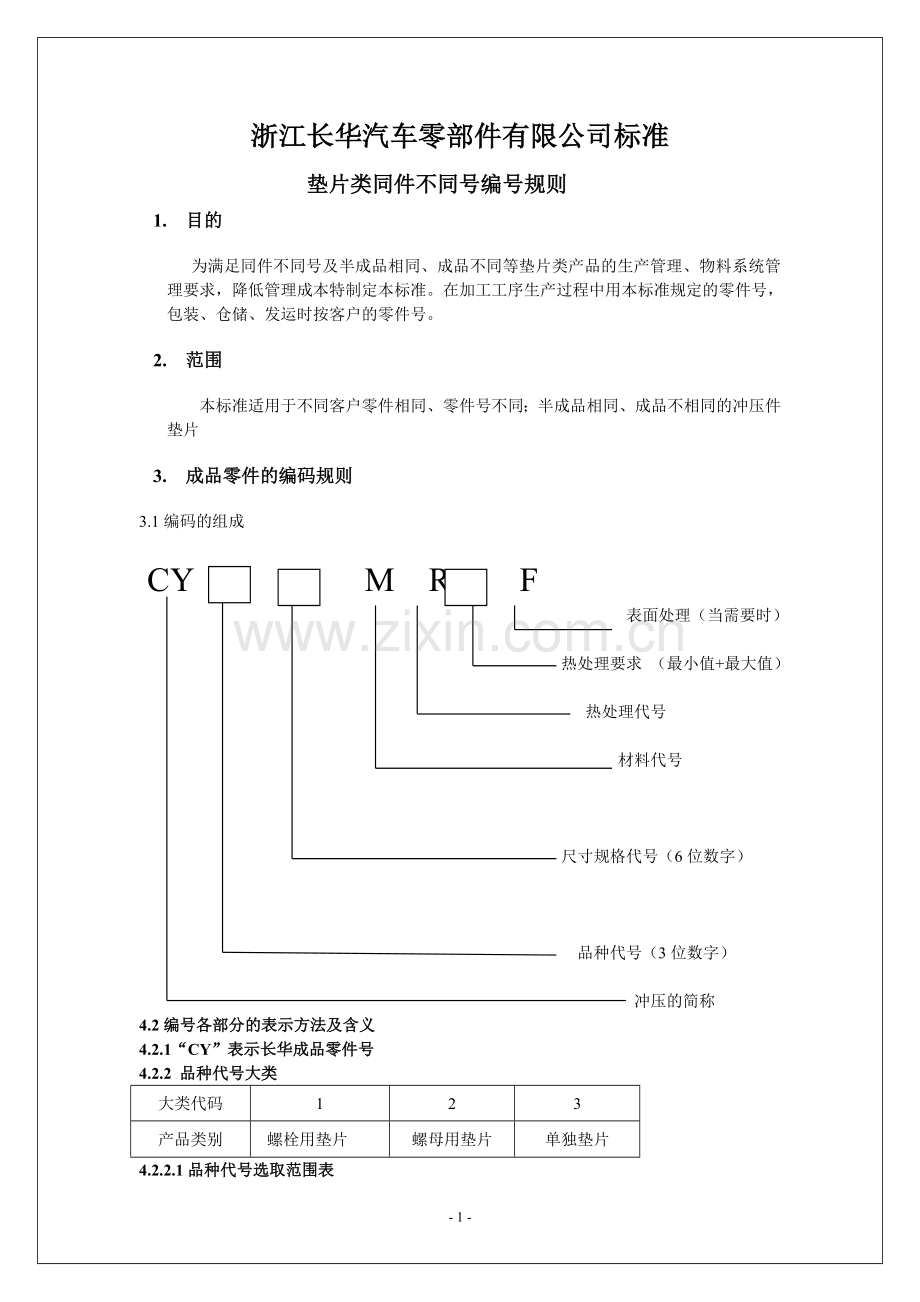

浙江长华汽车零部件有限公司标准
垫片类同件不同号编号规则
1. 目的
为满足同件不同号及半成品相同、成品不同等垫片类产品的生产管理、物料系统管理要求，降低管理成本特制定本标准。在加工工序生产过程中用本标准规定的零件号，包装、仓储、发运时按客户的零件号。
2. 范围
本标准适用于不同客户零件相同、零件号不同；半成品相同、成品不相同的冲压件垫片
3. 成品零件的编码规则
3.1编码的组成

CY M R F
表面处理（当需要时）

热处理要求 （最小值+最大值）

热处理代号

材料代号

尺寸规格代号（6位数字）

品种代号（3位数字）

冲压的简称
4.2编号各部分的表示方法及含义
4.2.1“CY”表示长华成品零件号
4.2.2 品种代号大类
大类代码
1
2
3
产品类别
螺栓用垫片
螺母用垫片
单独垫片
4.2.2.1品种代号选取范围表
品种代号
名称
说明
111
螺栓用普通平垫

112
螺栓用带齿平垫片

113
螺栓用偏心平垫片

120
螺栓用锥垫

130
螺栓用弹垫

211
螺母用普通台阶平垫

212
螺母用台阶锥垫

213
螺母用异型垫

214
螺母用塑料垫

310
单独用普通平垫

320
单独用锥垫

330
单独用弹垫

340
单独用异型垫

4.2.3 尺寸规格代号
4.2.3.1 对于与紧固件配套的垫圈，使用D(外径)、M(螺栓或螺母规格)、T（材料厚度）三个参数进行规定，如M8螺栓上使用的外径为20，厚度为1.6的垫片，其尺寸代号为200816；
4.2.3.2 对于单独供货的垫圈，使用D（外径）、d（内径）、T（材料厚度）三个参数进行规定，如外径20，内径8.5，厚度1.6的垫片，其尺寸代号为208516.
4.2.4材料代号
对于垫圈的材料，使用以下代号进行区分(原使用Q195或Q235材料的均更新为20#)
代码
材料牌号
M01
20#
M02
45#
M03
65Mn
M04
SPHC
M05
SPCC

4.2.5热处理代号
需热处理的垫片，其代号为R后加热处理要求。如要求硬度为HV200-300的，表示为R200300.
4.2.6表面处理代号
表面处理代号用F加数字表示，详见下表：
代码
表面处理
适用产品类型
F
不处理，零件清洗后涂防锈油

F2
防蚀磷化

F3
镀锌彩色钝化
Cr6+镀锌
F30
镀锌橄榄绿色钝化
F31
镀锌黑色钝化
F32
镀锌漂白钝化
F35
镀锌彩色钝化
Cr3+镀锌
F36
镀锌橄榄绿色钝化
F37
镀锌黑色钝化
F38
镀锌漂白钝化
F6
锌铝铬银灰色涂层
含Cr涂层
F61
无铬银灰色锌铝涂层
不含Cr涂层
F62
无铬黑色锌铝涂层
F63
无铬蓝色锌铝涂层
F64
无铬红色锌铝涂层
F9
氧化

F13
镀铬

F19
镀铜
