服装店设计规范.doc

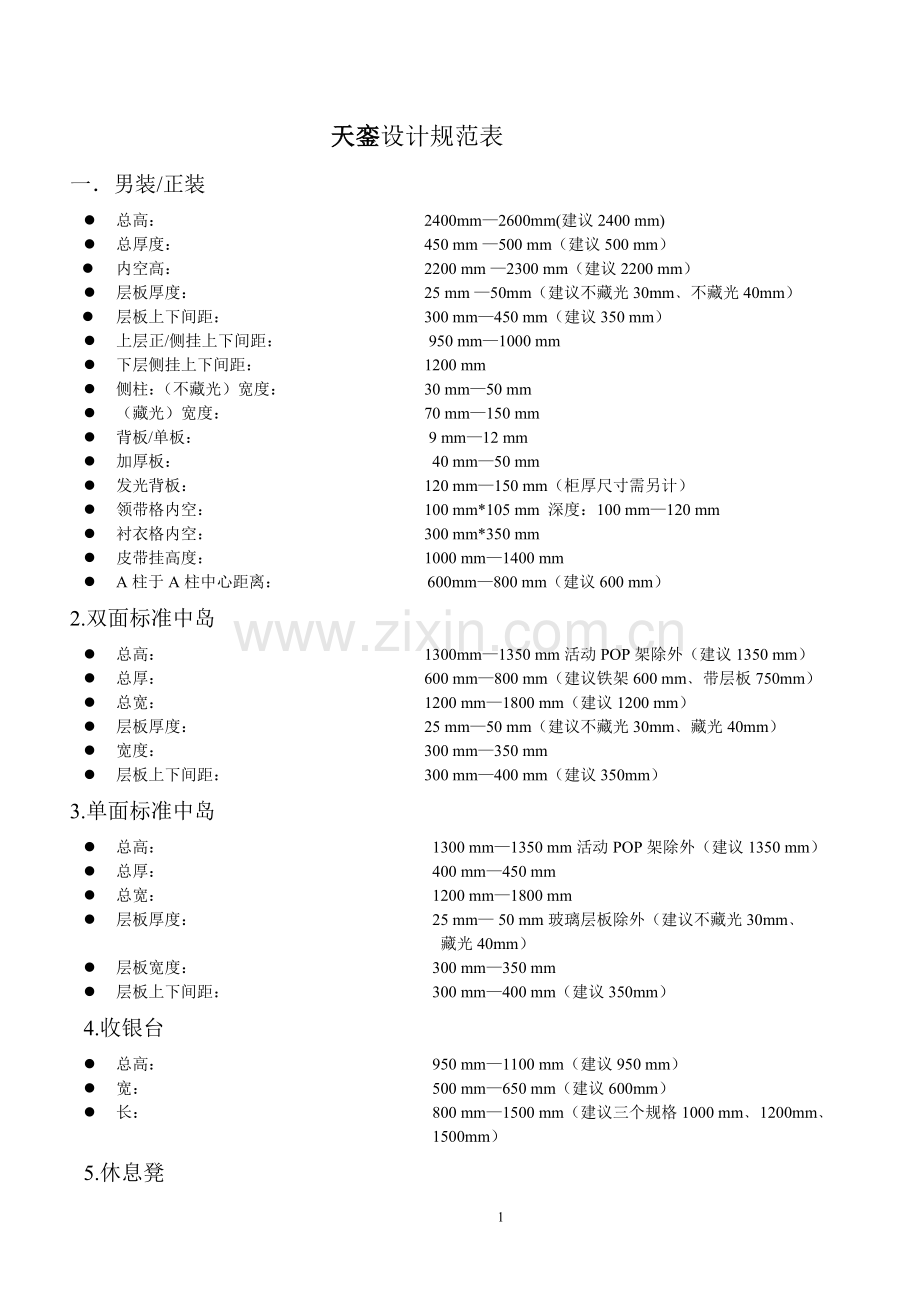

天銮设计规范表
一．男装/正装
l 总高： 2400mm—2600mm(建议2400 mm)
l 总厚度： 450 mm —500 mm（建议500 mm）
l 内空高： 2200 mm —2300 mm（建议2200 mm）
l 层板厚度： 25 mm —50mm（建议不藏光30mm﹑不藏光40mm）
l 层板上下间距： 300 mm—450 mm（建议350 mm）
l 上层正/侧挂上下间距： 950 mm—1000 mm
l 下层侧挂上下间距： 1200 mm
l 侧柱：（不藏光）宽度： 30 mm—50 mm
l （藏光）宽度： 70 mm—150 mm
l 背板/单板： 9 mm—12 mm
l 加厚板： 40 mm—50 mm
l 发光背板： 120 mm—150 mm（柜厚尺寸需另计）
l 领带格内空： 100 mm*105 mm 深度：100 mm—120 mm
l 衬衣格内空： 300 mm*350 mm
l 皮带挂高度： 1000 mm—1400 mm
l A柱于A柱中心距离： 600mm—800 mm（建议600 mm）
2.双面标准中岛
l 总高： 1300mm—1350 mm活动POP架除外（建议1350 mm）
l 总厚： 600 mm—800 mm（建议铁架600 mm﹑带层板750mm）
l 总宽： 1200 mm—1800 mm（建议1200 mm）
l 层板厚度： 25 mm—50 mm（建议不藏光30mm﹑藏光40mm）
l 宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm（建议350mm）
3.单面标准中岛
l 总高： 1300 mm—1350 mm活动POP架除外（建议1350 mm）
l 总厚： 400 mm—450 mm
l 总宽： 1200 mm—1800 mm
l 层板厚度： 25 mm— 50 mm玻璃层板除外（建议不藏光30mm﹑
藏光40mm）
l 层板宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm（建议350mm）
4.收银台
l 总高： 950 mm—1100 mm（建议950 mm）
l 宽： 500 mm—650 mm（建议600mm）
l 长： 800 mm—1500 mm（建议三个规格1000 mm﹑1200mm﹑
1500mm）

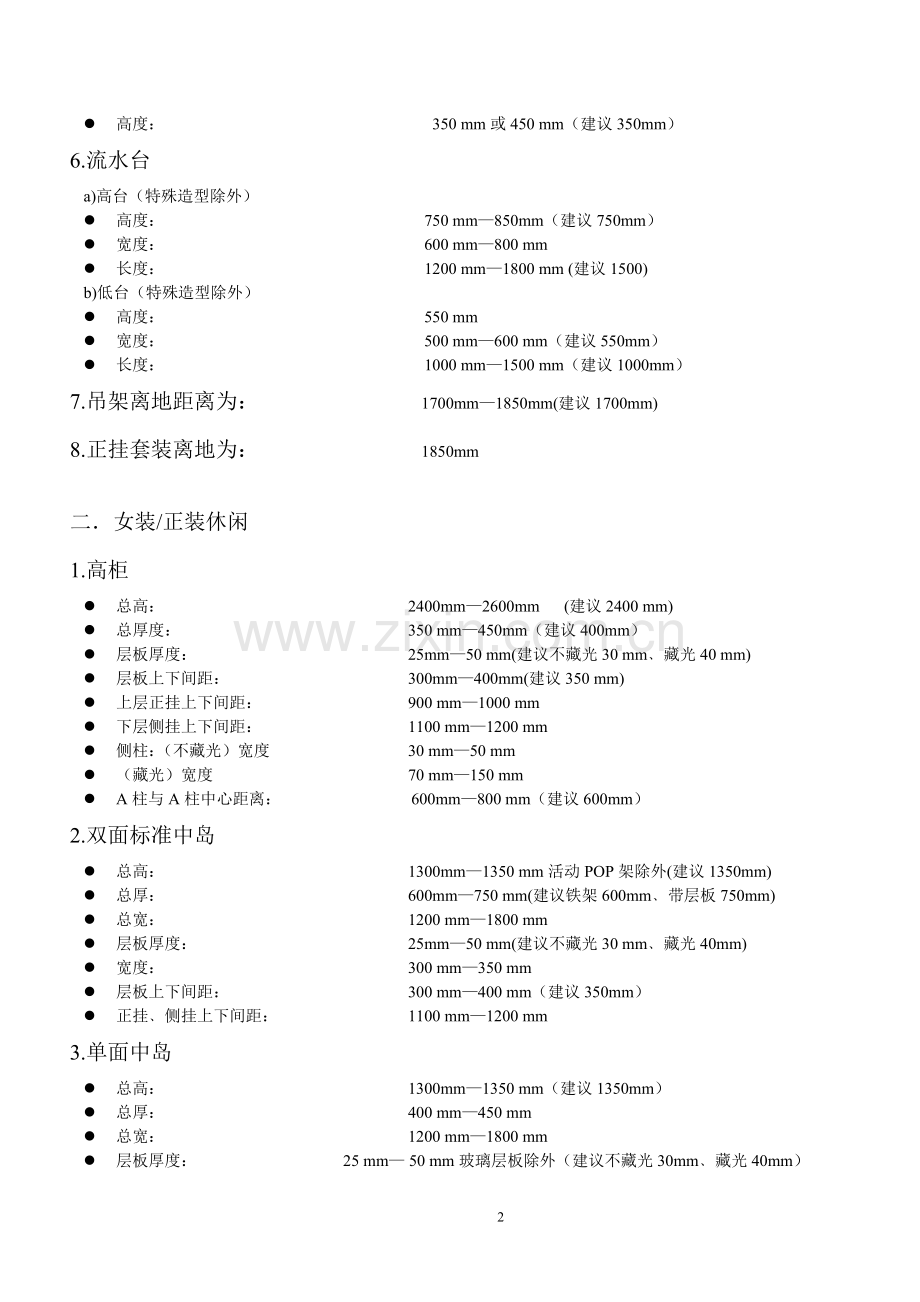

5.休息凳
l 高度： 350 mm或450 mm（建议350mm）
6.流水台
a)高台（特殊造型除外）
l 高度： 750 mm—850mm（建议750mm）
l 宽度： 600 mm—800 mm
l 长度： 1200 mm—1800 mm (建议1500)
b)低台（特殊造型除外）
l 高度： 550 mm
l 宽度： 500 mm—600 mm（建议550mm）
l 长度： 1000 mm—1500 mm（建议1000mm）
7.吊架离地距离为： 1700mm—1850mm(建议1700mm)
8.正挂套装离地为： 1850mm

二．女装/正装休闲
1.高柜
l 总高： 2400mm—2600mm (建议2400 mm)
l 总厚度： 350 mm—450mm（建议400mm）
l 层板厚度： 25mm—50 mm(建议不藏光30 mm﹑藏光40 mm)
l 层板上下间距： 300mm—400mm(建议350 mm)
l 上层正挂上下间距： 900 mm—1000 mm
l 下层侧挂上下间距： 1100 mm—1200 mm
l 侧柱：（不藏光）宽度 30 mm—50 mm
l （藏光）宽度 70 mm—150 mm
l A柱与A柱中心距离： 600mm—800 mm（建议600mm）
2.双面标准中岛
l 总高： 1300mm—1350 mm活动POP架除外(建议1350mm)
l 总厚： 600mm—750 mm(建议铁架600mm﹑带层板750mm)
l 总宽： 1200 mm—1800 mm
l 层板厚度： 25mm—50 mm(建议不藏光30 mm﹑藏光40mm)
l 宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm（建议350mm）
l 正挂﹑侧挂上下间距： 1100 mm—1200 mm
3.单面中岛
l 总高： 1300mm—1350 mm（建议1350mm）
l 总厚： 400 mm—450 mm
l 总宽： 1200 mm—1800 mm
l 层板厚度： 25 mm— 50 mm玻璃层板除外（建议不藏光30mm﹑藏光40mm）
l 层板宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm（建议350mm）
l 正挂﹑侧挂上下间距： 1100 mm—1200 mm
4.收银台
l 总高： 950 mm—1100 mm(建议950mm)
l 宽： 500 mm—650 mm(建议600mm)
l 长： 800 mm—1500 mm（建议三个规格1000 mm﹑1200mm﹑
1500mm）
5.休息凳
l 高度： 350 mm或450 mm(建议350mm)
6.流水台
a)高台（特殊造型除外）
l 高度： 750 mm—850mm（建议750mm）
l 宽度： 600 mm—800 mm
l 长度： 1200 mm—1800 mm(建议1500mm)
b)低台（特殊造型除外）
l 高度： 550 mm
l 宽度： 500 mm—600 mm（建议550mm）
l 长度： 1000 mm—1500 mm(建议1000mm)
7.吊架离地距离为： 1700mm—1850mm(建议1700mm)
8.正挂套装离地为： 1850mm

三．男装/休闲﹑运动﹑牛仔
1.高柜
l 总高： 2400mm—2600mm（建议2400mm）
l 总厚度： 400 mm —500 mm（建议500mm）
l 内空高： 2200 mm —2300 mm（建议2200mm）
l 层板厚度： 25mm —50 mm（建议不藏光30mm﹑藏光40mm）
l 层板上下间距： 300 mm—400mm（建议350mm）
l 上层正/侧挂上下间距： 950 mm—1000 mm
l 下层侧挂上下间距： 1200 mm
l 侧柱：（不藏光）宽度 30 mm—50 mm
l （藏光）宽度 70 mm—150 mm
l 背板/单板： 9 mm—12 mm
l 加厚板： 40 mm—50 mm
l 发光背板： 120 mm—150 mm（柜厚尺寸需另计）
l 领带格内空： 100 mm*105 mm 深度：100 mm—120 mm
l 衬衣格内空： 350 mm*405 mm
l 皮带挂高度： 1000 mm—1400 mm
l A柱与A柱中心距离： 600mm—800 mm（建议600mm）
2.高架
l 高度： 2200 mm
l 厚度： 280 mm—350 mm
l 上层挂上下间距： 950 mm—1000 mm
l 下层侧挂上下间距： 1200 mm
3.双面标准中岛
l 总高： 1300 mm—1350 mm活动POP架除外 (建议1350mm)
l 总厚： 600 mm—800 mm (建议铁架600mm﹑带层板750mm)
l 总宽： 1200 mm—1800 mm (建议1200mm)
l 层板厚度： 25 mm—50mm (建议30mm)
l 宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm（建议350mm）
4.单面标准中岛
l 总高： 1300 mm—1350 mm活动POP架除外（建议1350mm）
l 总厚： 400 mm—450 mm
l 总宽： 1200 mm—1800 mm
l 层板厚度： 25 mm— 50 mm玻璃层板除外（建议不藏光30mm﹑藏光40mm）
l 层板宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm (建议350mm)
5.收银台
l 总高： 950 mm—1100 mm (建议950mm)
l 宽： 500 mm—650 mm (建议600mm)
l 长： 800 mm—1500 mm（建议三个规格1000 mm﹑1200mm﹑
1500mm）
6.休息凳
l 高度： 350 mm或450 mm（建议350mm）
7.流水台
a)高台（特殊造型除外）
l 高度： 750 mm
l 宽度： 600 mm—700 mm
l 长度： 1200 mm—1800 mm (建议1500mm)
b)低台（特殊造型除外）
l 高度： 550 mm
l 宽度： 500 mm—600 mm
l 长度： 1000 mm—1500 mm (建议1000mm)
8.吊架离地距离为： 1700mm—1850mm (建议1700mm)
9.正挂套装离地为： 1850mm

四．女装/休闲﹑运动﹑牛仔
1.高柜
l 总高： 2400mm—2600mm (建议2400mm)
l 总厚度： 350mm—450 mm (建议400mm)
l 层板厚度： 15mm—40mm (建议不藏光15mm﹑藏光40mm)
l 层板上下间距： 300 mm—400 mm （建议350mm）
l 上层正挂上下间距： 900 mm—1000 mm
l 下层侧挂上下间距： 1200 mm
l 侧柱：（不藏光）宽度 30 mm—50 mm
l （藏光）宽度 70 mm—150 mm
l 高架总高： 2200 mm
l 总厚： 280 mm—350 mm
l 下层侧挂杆高度： 1100 mm—1200 mm
l 吊架挂杆离地： 1700 mm
l 背板/单板： 9 mm—12 mm
l 加厚板： 25mm—50 mm（建议30mm）
l 发光背板： 120 mm—150 mm（柜厚度尺寸需另计）
l A柱与A柱中心距离： 600mm—800 mm（建议600mm）
2.双面标准中岛
l 总高： 1300mm—1350 mm活动POP架除外（建议1350mm）
l 总厚： 600 mm—750 mm（建议铁架600mm﹑带层板750mm）
l 总宽： 1200 mm—1800 mm
l 层板厚度： 15 mm—40 mm
l 宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm (建议350mm)
l 正挂﹑侧挂上下间距： 1100 mm—1200 mm
3.单面标准中岛
l 总高： 1300mm—1350 mm活动POP架除外（建议1350mm）
l 总厚： 400 mm—450 mm
l 总宽： 1200 mm—1800 mm (建议1200mm)
l 层板厚度： 25 mm— 50 mm玻璃层板除外（建议不藏光30mm﹑藏光40mm）
l 层板宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm (建议350mm)
4.收银台
l 总高： 950 mm—1100 mm (建议950mm)
l 宽： 500 mm—650 mm (建议600mm)
l 长： 800 mm—1500 mm（建议三个规格1000 mm﹑1200mm
﹑1500mm）
5.休息凳
l 高度： 350 mm或450 mm （建议350mm）
6.流水台
a)高台（特殊造型除外）
l 高度： 750 mm
l 宽度： 600 mm—700 mm
l 长度： 1200 mm—1800 mm (建议1500mm)
b)低台（特殊造型除外）
l 高度： 550 mm
l 宽度： 500 mm—600 mm
l 长度： 1000 mm—1500 mm(建议1000mm)
7.吊架离地距离为： 1700mm—1850mm(建议1700mm)
8.正挂套装离地为： 1850mm
五．童装（5—12岁）
1.高柜
l 总高： 2400mm—2600mm（建议2400mm）（内空高：2200 mm—2300 mm）
l 总厚度： 350 mm—400 mm
l 层板厚度： 15mm—40mm玻璃层板除外(建议不藏光15mm﹑藏光40mm)
l 层板上下间距： 300 mm—400 mm （建议350mm）
l 上层正挂上下间距： 800 mm—900 mm
l 下层侧挂上下间距： 900 mm—1000 mm
l 侧柱：（不藏光）宽度 20 mm—40 mm
l （藏光）宽度 50 mm—150 mm
l 高架总高： 2000 mm
l 总厚： 250 mm—300mm
l 下层侧挂杆高度： 900 mm—1000mm
l 吊架挂杆离地： 1400 mm—1500 mm
l 背板/单板： 9 mm—12 mm
l 加厚板： 40 mm—50 mm
l 发光背板： 120 mm—150 mm（柜厚度尺寸需另计）
2.双面标准中岛
l 总高： 1250 mm—1350 mm活动POP架除外 （建议1350mm）
l 总厚： 600 mm—750 mm
l 总宽： 1200 mm—1600 mm
l 层板厚度： 15 mm—40 mm玻璃层板除外(建议不藏光15mm﹑藏光40mm)
l 宽度： 300 mm—350 mm
3.单面标准中岛
l 总高： 1200 mm—1350 mm（活动POP架除外）
l 总厚： 300 mm—400 mm
l 总宽： 1000mm—1500mm
l 层板厚度： 15 mm— 40 mm
l 层板宽度： 300 mm—350 mm
l 层板上下间距： 300 mm—400 mm (建议350mm)
4.收银台
l 总高： 850 mm—950mm
l 宽： 500 mm—650 mm
l 长： 800 mm—1500mm(建议二个规格1000mm﹑1200mm)
5.休息凳
l 高度： 350 mm或450 mm （建议350mm）
6.流水台
a)高台（特殊造型除外）
l 高度： 750 mm
l 宽度： 600 mm—700 mm
l 长度： 1200 mm—1800 mm (建议1500mm)
b)低台（特殊造型除外）
l 高度： 550 mm
l 宽度： 500 mm—600 mm
l 长度： 1000 mm—1500 mm (建议1500mm)

六．CAD制图标准规范
l 白色线0.25/基础墙体
l 浅蓝色0.2/物体外轮廓线
l 绿色0.15/物体结构线﹑标注线/文字
l 红色0.1/虚线及后景
l （8号）灰色0.05/填充及拼接线
l 蓝色0.1/平面图﹑玻璃墙
七．制图标准
l 店内标准高： 2600 mm—3000 mm一般以2700为准
l 吊顶光槽宽度： 250 mm—300 mm 高差：150mm—200 mm
l 人流通道宽度： 900 mm—1200 mm
l 试衣间门宽： 650 mm—700 mm
l 试衣间门高度： 2000 mm
l 试衣间门厚度： 40 mm—50 mm
l 试衣间内空尺寸： 不少于950 mm
l 仓库宽门： 700 mm—800 mm
l 高度： 2000 mm
l 厚度： 40 mm—50 mm
l 大门宽度： 1200 mm—1600 mm
l 高度： 2100 mm—2200 mm
l 木隔墙厚为 不少于50 mm
