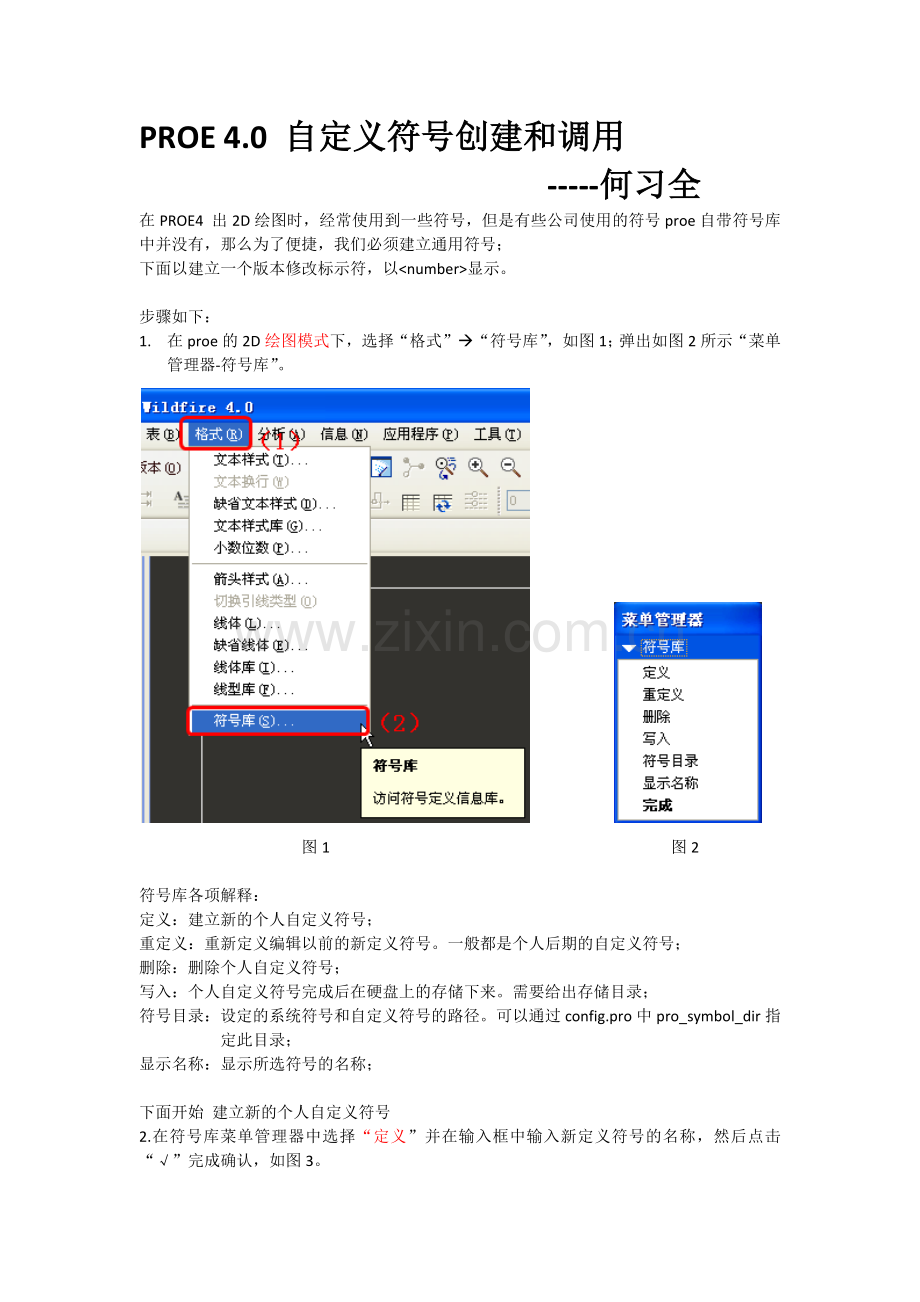

PROE 4.0 自定义符号创建和调用
-----何习全
在PROE4 出2D绘图时，经常使用到一些符号，但是有些公司使用的符号proe自带符号库中并没有，那么为了便捷，我们必须建立通用符号；
下面以建立一个版本修改标示符，以<number>显示。

步骤如下：
1. 在proe的2D绘图模式下，选择“格式”à“符号库”，如图1；弹出如图2所示“菜单管理器-符号库”。

图1 图2

符号库各项解释：
定义：建立新的个人自定义符号；
重定义：重新定义编辑以前的新定义符号。一般都是个人后期的自定义符号；
删除：删除个人自定义符号；
写入：个人自定义符号完成后在硬盘上的存储下来。需要给出存储目录；
符号目录：设定的系统符号和自定义符号的路径。可以通过config.pro中pro_symbol_dir指定此目录；
显示名称：显示所选符号的名称；

下面开始 建立新的个人自定义符号

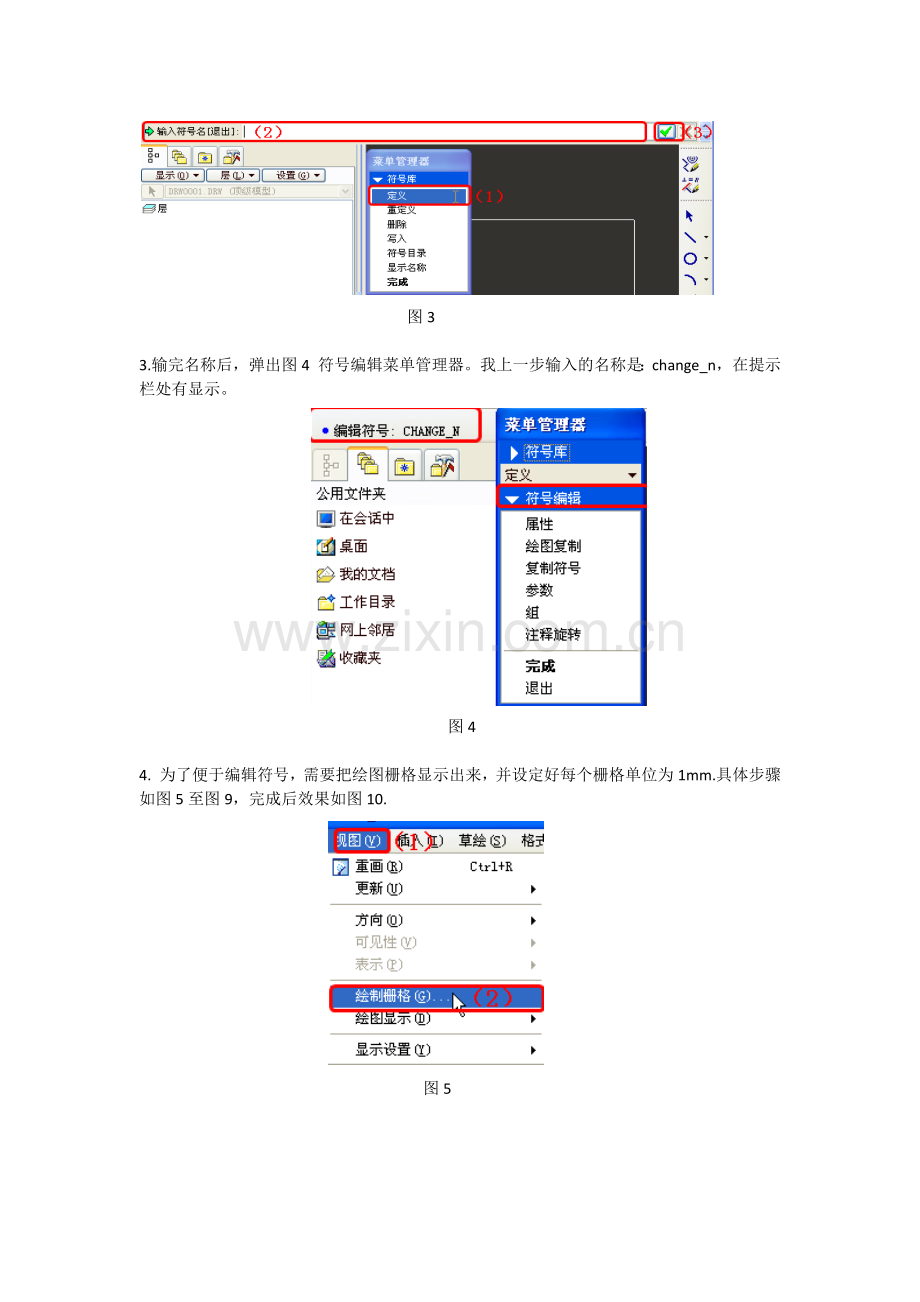

2.在符号库菜单管理器中选择“定义”并在输入框中输入新定义符号的名称，然后点击“√”完成确认，如图3。

图3

3.输完名称后，弹出图4 符号编辑菜单管理器。我上一步输入的名称是：change_n，在提示
栏处有显示。

图4

4. 为了便于编辑符号，需要把绘图栅格显示出来，并设定好每个栅格单位为1mm.具体步骤如图5至图9，完成后效果如图10.

图5

图6 图7

图8

图9 图10

当然，为了更加精确些可以使得绘图时，自动捕捉到栅格点，设置如图11图12.

图11 图12

5.绘制出自定义符号，如果需要加文本，再加入注释即可。如果需要文本为可变文本，文本需要以双引号中形式输入，即“\文本内容\”，即在文本前后两头需要各有一反斜杠。
1）.利用直线绘制如下出 <> 图形；

图13 图14

2）.插入可变文本，即“插入”->“注释”，在弹出的注释菜单管理器中选择“无引线/水平/标准/缺省/制作注释”，然后输入注释“\number\”；

图15

图16

图17

当然输入的注释需要调整合适的位置，建议设置字体大小并以水平居中显示，如图18.

图18

6.编辑自定义符号属性：
定义符号库中”属性”，在“符号编辑”菜单管理器重选择“属性”，如图19，弹出“符号定义属性”对话框中，在“一般”标签卡中选择容许的放置类型和符号实例高度的定义；如图20所示。

图19 图20

在“可变文本”选项卡中，可以对预设值进行设定。图21中“仅预设值”表示可变文本内容只能在预设值中选择。

图21 图22

然后，点击符号编辑器“完成”，则proe提示 自定义符号”change_n”已经完成。

7.至此 proe 自定义符号已经完成了定义，下面介绍下如何调用。

方法：直接调用此符号。“插入”->“绘图符号”->“定制”,弹出自定义的符号，直接使用即可。如图23.

图23 图24

备注：如何把自定义符号加入 proe自带的符号库呢?
利用“图23”上述方法直接在绘图模式下，定制调用自定义符号，然后再“插入”->“绘图符号”->“自调色板”，弹出proe自带符号库。点击右侧“添加到调色板”按钮，再选中需要加入的自定义符号，即可把自定义符号加入到proe自带的符号库了。如图 25，图26.

图25

图26

至此，proe 4.0 自定义符号以及调用 简单说明完毕。希望对大家有所帮助，谢谢！

8. 再增加一点更新：如何与尺寸关联
我们在标注尺寸时，需要把球标与尺寸关联。移动尺寸时，球标随着尺寸一起移动。
简单来说，就是要球标放置时有参照。（有参照即有了关联）

途径一：通过定制符号实现
1.选择放置类型时，选择偏距。
即，有2步动作，1）选择参照 2）放置符号位置。

图 27

图 28

如下图中间放置球标位置。

图 29

最终效果：球标与尺寸关联，移动尺寸球标一起移动。

图 30

途径二： 加入调色板 调用。
因为有个关联所以加入调色板时，略有些区别。在调色板中需要任意选择以参照。

步骤 一：

图 31
步骤二：选中球标，并中键 确认。

图 32

步骤三：中键确认后，proe 提示栏显示,需要选择一个参照。这时，任意选择 调色板 中一个尺寸，箭头，公差等做位球标在调色板中的放置参照。如下图34.

图 33

图 34

步骤 四：在调色板中，任意位置，左键选择 球标放置位置 。弹出初始值文本框，输入1 （这个任意）。如图 35.

最终效果 如图36.
到此结束。
