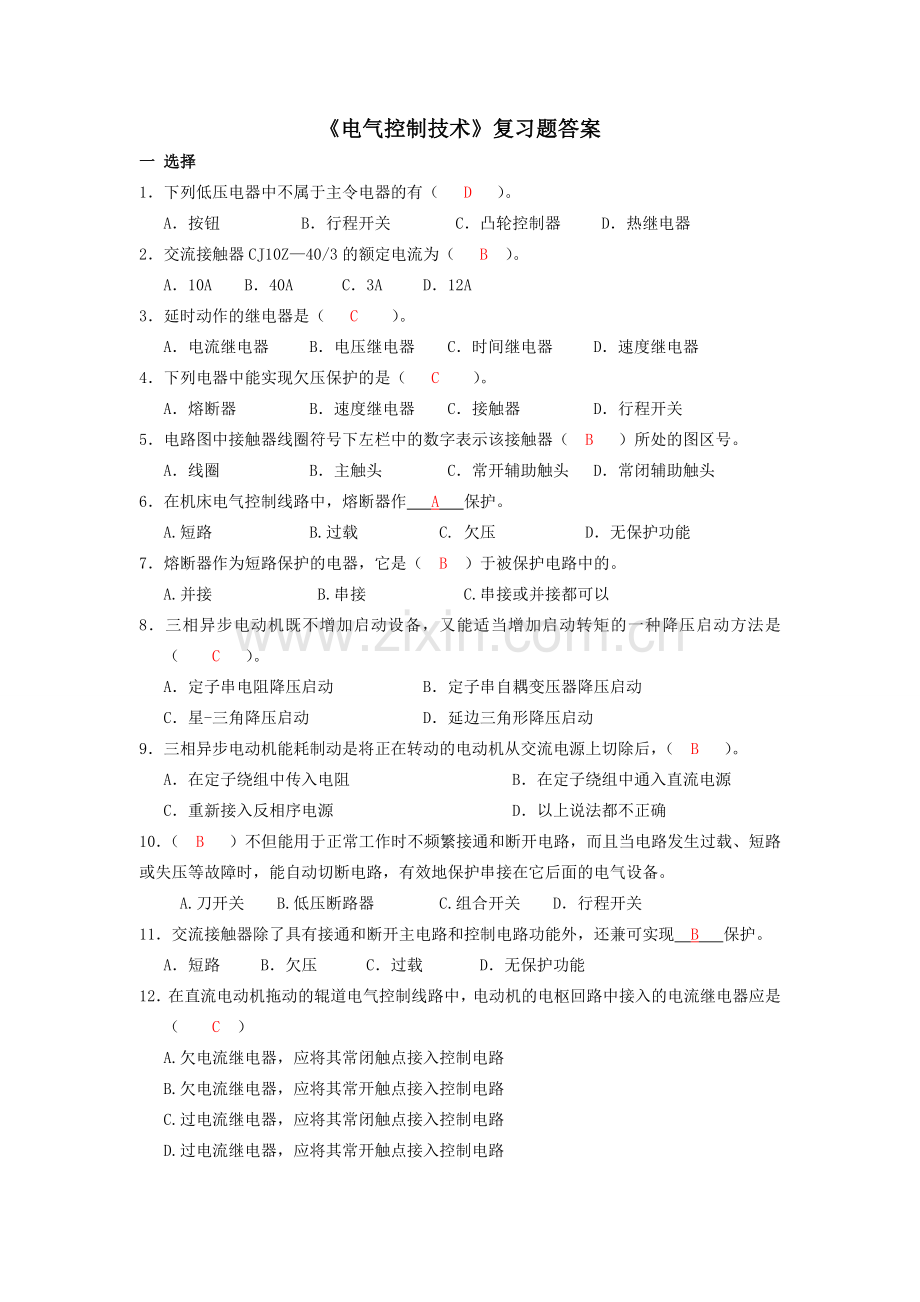

《电气控制技术》复习题答案
一 选择
1．下列低压电器中不属于主令电器的有（ D ）。
A．按钮 B．行程开关 C．凸轮控制器 D．热继电器
2．交流接触器CJ10Z—40/3的额定电流为（ B ）。
A．10A B．40A C．3A D．12A
3．延时动作的继电器是（ C ）。
A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器
4．下列电器中能实现欠压保护的是（ C ）。
A．熔断器 B．速度继电器 C．接触器 D．行程开关
5．电路图中接触器线圈符号下左栏中的数字表示该接触器（ B ）所处的图区号。
A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头
6．在机床电气控制线路中，熔断器作 A 保护。
A.短路 B.过载 C. 欠压 D．无保护功能
7．熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A.并接　  B.串接　  C.串接或并接都可以
8．三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是（ C ）。
A．定子串电阻降压启动 B．定子串自耦变压器降压启动
C．星-三角降压启动 D．延边三角形降压启动
9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（ B ）。
A．在定子绕组中传入电阻 B．在定子绕组中通入直流电源
C．重新接入反相序电源 D．以上说法都不正确
10．（ B ）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。
A.刀开关 B.低压断路器 C.组合开关 D．行程开关
11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现 B 保护。
A．短路 B．欠压 C．过载 D．无保护功能
12．在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是
（　　C　）
A.欠电流继电器，应将其常闭触点接入控制电路
B.欠电流继电器，应将其常开触点接入控制电路
C.过电流继电器，应将其常闭触点接入控制电路
D.过电流继电器，应将其常开触点接入控制电路
13．分析电气原理图的基本原则是：（　C ）
　　A.先分析交流通路　　　　　　　　　　B.先分析直流通路
　　C.先分析主电路、后分析辅助电路 　　 D.先分析辅助电路、后分析主电路
14．电路图中接触器线圈符号下右栏中的数字表示该接触器（ D ）所处的图区号。
A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头
15．自动空气开关的电气符号是：（ 　D ）
　 A.SB　  B.QS　  C.FR 　D.QF
16．Z3040钻床由四台（ A ）驱动。
A．异步电动机 B．同步电动机 C．直流电动机 D．以上都不正确
17．CA6140主电动机采用 _____A___ 启动方式。
A.直接启动 B.定子串电阻降压启动 C.转子串电阻降压启动 D．星-三角降压启动
18．胶木闸刀开关安装时，手柄 A 。
A．向上 B．向下
C．向左 D．向右
19．交流接触器电磁线圈工作电压 B 触头工作电压。
A.等于 B.不等于 C.不一定等于
20．下列电器中能实现短路保护的是（ A ）。
A．熔断器 B．速度继电器
C．接触器 D．行程开关
21．由于电弧的存在将导致（ A ）。
A．电路的分断时间加长 B．电路的分断时间缩短
C．电路的分断时间不变 D．电路的分断能力提高
22．在机床电气控制线路中，热继电器作 B保护。
A.短路 B.过载 C.欠压
23．熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A.并接　  B.串接　  C.串接或并接都可以
24．采用星－三角降压起动的电动机，正常工作时定子绕组接成（ A ）。
A．三角形 B．星形 C．星形或三角形 D．定子绕组中间带抽头
25．安装在X62W型万能铣床工作台上的工件可以在（ D ）个方向调整位置或进给。
A．2 B．3 C．4 D．6
26.热继电器中双金属片的弯曲作用是由于双金属片 C 。(A)
A、温度效应不同 B、强度不同 C、膨胀系数不同 D、所受压力不同

二、填空
1．低压电器一般都有两个部分，即__感受__ 部分和_执行__部分。
2．常用的灭弧方法有电动力吹弧、窄缝灭弧室、__磁吹灭弧_____ 、_栅片灭弧____ 等。
3．接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为 交流 接触器
和 直流 接触器。
4．绕线式异步电动机按转子中串接装置不同，有串__电阻___启动和_频敏变阻器___启动两种方式。
5．常用的电气制动方法有 反接制动 和 能耗制动 。
6．电气控制线路的设计方法主要有两种： 经验设计法 和 逻辑设计法 。
7．熔断器是一种简单有效的 保护 电器。
8． X62W万能铣床的运动形式有__主运动 、___进给运动 _和_辅助运动_______ 。
9．常用的电气控制系统图有三种: ___电路图_ 、_电气元件布置图 _、_电器安装接线图_。
10．Z3040钻床电动机均采用 ___直接 启动方式。
11．电磁机构由线圈、__铁芯______ 、__衔铁______等几部分组成。
12．触头的接触形式有：　____点接触___ 、_____线接触__ 和面接触。
13．常用的低压电器是指工作电压在交流 1200____ V以下 、直流__1500 __V以下的电器。
14．时间继电器的种类很多，按延时方式可分为_通电延时型__________和断电延时型___
15．异步电动机的制动方式可分为 机械制动 和 电气制动 两大类。
16．电气控制线路的设计方法主要有两种： 经验设计法 和 逻辑设计法 。
17．低压电器的品种规格繁多，按用途可分为 低压配电电器 和低压控制电器 。
18．为使齿轮易于啮合，减小齿轮端面的冲击，X62W铣床电动机变速时有__瞬时冲动_________控制。
19．三相异步电动机常用的降压启动方法有__星三角______ 、__转子串电阻________ _和__ ___串自耦变压器______等。
三、简答
1．中间继电器的作用主要有哪几个方面？
答：(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。
(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。
2． 在X62W万能铣床中，工作台能实现哪几个方向的进给运动？
答：左右 前后 上下

3．设计电气控制线路时应注意的问题有哪些？
答：（1）尽量减少连接导线（2）正确连接电器的线圈
（3）控制电路中应避免出现寄生电路
（4）尽可能减少电器数量、采用标准件和相同型号的电器
（5）多个电器的依次动作问题（6）可逆线路的联锁
（7）要有完善的保护措施
4． 电磁机构由哪几部分组成？
答：铁心、线圈、衔铁

5．什么叫自锁？什么叫互锁？
依靠电磁式电器自身触电保持线圈通电的电路叫自锁电路；
当一方电器动作，另一方的电器线圈电路因对方常闭触电断开而不能通电的电路成为互锁电路。

6．定子绕组为星形接法的笼型异步电动机，能否用星-三角降压启动方法？为什么？
不能，因为星形接法的笼型异步电动机正常工作时的电压为220V，因为采用星-三角接法不但起不到降压的作用，而且因为三角形接法的引入还会使电机在过电压下工作。
7． 电气原理图中QS、FU、KM、KA、KT、SB、FR别表示什么电气元件的文字符号？
答： 分别表示 到开关 熔断器 接触器 中间继电器 时间继电器 按钮 热继电器
8．什么是反接制动？什么是能耗制动？各有什么特点？
答：反接制动：改变异步电动机定子绕组中的三相电源相序，使定子绕组产生方向相反的旋转磁场，从而产生制动转矩，实现制动；能耗制动：在三相电动机停车切断三相交流电源的同时，将一直流电源引入定子绕组，产生静止磁场。电动机转子由于惯性仍沿原方向转动，则转子在静止磁场中切割磁力线，产生一个与惯性转动方向相反的电磁转矩，实现对转子的制动。
反接制动时，制动电流很大，制动力矩大，制动效果显著，但在制动时有冲击，制动不平稳且能量消耗大。能耗制动时，制动平稳，准确，能量消耗少，但制动力矩较弱，特别在低速时制动效果差，并且还需提供直流电源。
9．既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么？
答：因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。
不可以。因为熔断器和热继电器的保护功能不同，热继电器具有热惯性，在电路过载时不能瞬时动作而切断电源，而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用。
10.什么叫堵转？它有什么危害？在电动机的工作状态中什么时刻也可以认为是“堵转”？
答：已经给电动机通电，但由于各种原因，转子不转，就称为“堵转”。它会使转子绕组上产生很大的电流，对电机造成危害。在电动机起动的瞬间，这时转子转速为0，也可以认为是“堵转”。
四、分析与画图
1.试分析下图控制线路的启动与制动工作原理（12分）

答：
启动：
合上电源开关QS

制动：

当电动机的转速接近零时，KS的常开触点断开→KM2线圈失电→制动结束。
2.试分析下图控制线路的启动工作原理（12分）

答：启动过程如下：合上电源开关QS，按下启动按钮SB2，接触器KM1线圈通电，KM1主触头闭合，定子绕组串电阻减压启动，同时时间继电器开始计时(计时时间的长短根据现场负载大小及电动机功率等实际情况确定)。当时间继电器计时时间到，触点动作，常开触点吸合，接触器KM2线圈得电，KM2主触头闭合，将主电路电阻R短接，电动机工作在全压运行状态，串电阻降压启动过程结束。

3 画出异步电动机单向能耗制动控制电路的主电路和控制电路，要求按速度原则控制。（10分）

4 画出异步电动机星-三角降压启动控制电路（10分）

5 为两台电机M1和M2设计主电路和控制电路，控制要求如下： （10分）
（1）M1先启动M2后启动；
（2）两台电机能同时停止
（3）有过载和短路保护

6.设计一台电机控制电路，要求：该电机能单向连续运行，并且能实现两地控制。有过载、短路保护。

7.设计一个电路，控制两台电动机的同时起动和同时停止。
设计要求：所用的控制按钮至多4个，交流接触器至多三个。
