机械闹钟整机工作原理与传动形式.doc

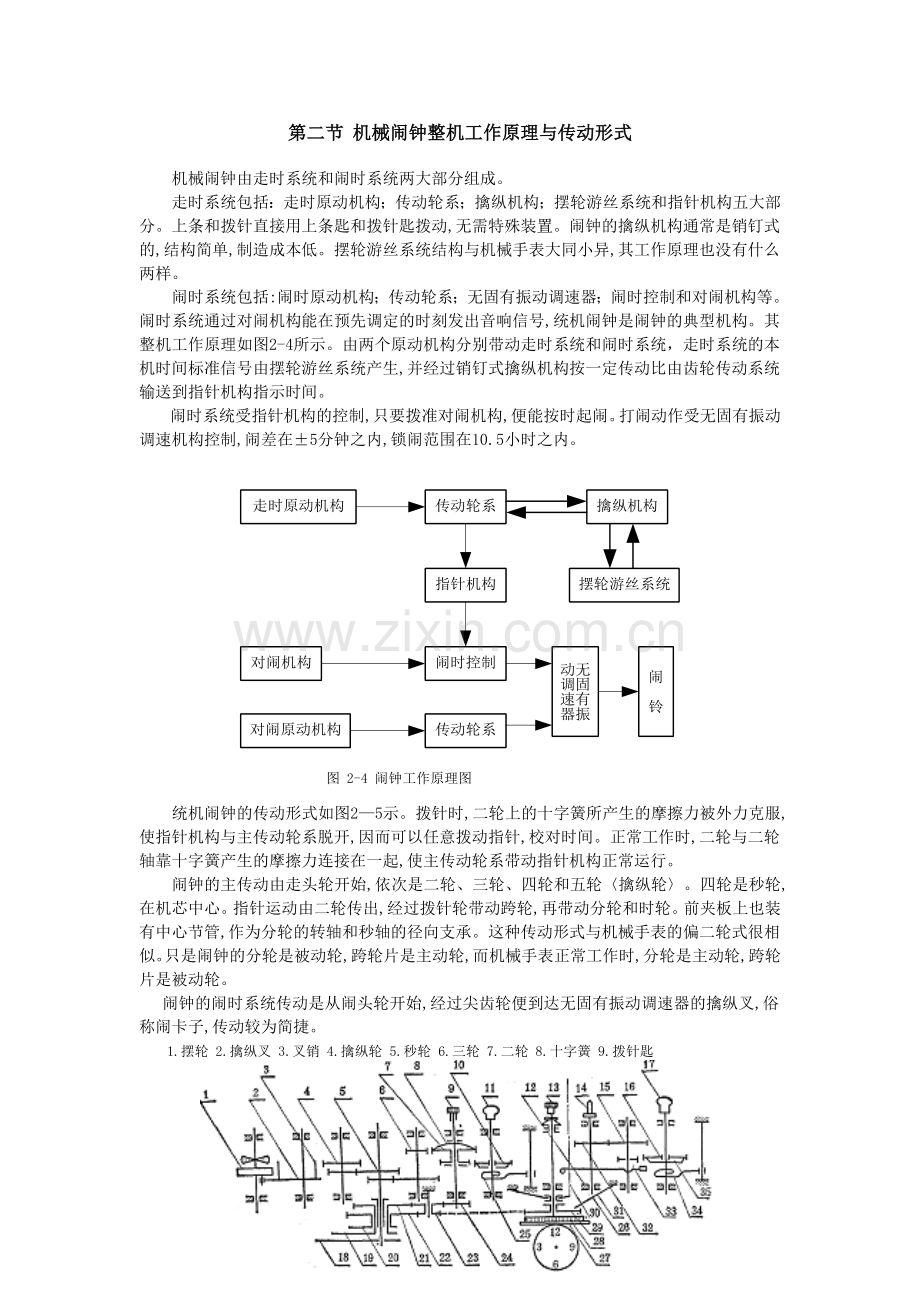

第二节机械闹钟整机工作原理与传动形式机械闹钟由走时系统和闹时系统两大部分组成。走时系统包括：走时原动机构；传动轮系；擒纵机构；摆轮游丝系统和指针机构五大部分。上条和拨针直接用上条匙和拨针匙拨动,无需特殊装置。闹钟的擒纵机构通常是销钉式的,结构简单,制造成本低。摆轮游丝系统结构与机械手表大同小异,其工作原理也没有什么两样。闹时系统包括:闹时原动机构；传动轮系；无固有振动调速器；闹时控制和对闹机构等。闹时系统通过对闹机构能在预先调定的时刻发出音响信号,统机闹钟是闹钟的典型机构。其整机工作原理如图2-4所示。由两个原动机构分别带动走时系统和闹时系统，走时系统的本机时间标准信号由摆轮游丝系统产生,并经过销钉式擒纵机构按一定传动比由齿轮传动系统输送到指针机构指示时间。闹时系统受指针机构的控制,只要拨准对闹机构,便能按时起闹。打闹动作受无固有振动调速机构控制,闹差在5分钟之内,锁闹范围在10.5小时之内。图 2-4 闹钟工作原理图统机闹钟的传动形式如图25示。拨针时,二轮上的十字簧所产生的摩擦力被外力克服,使指针机构与主传动轮系脱开,因而可以任意拨动指针,校对时间。正常工作时,二轮与二轮轴靠十字簧产生的摩擦力连接在一起,使主传动轮系带动指针机构正常运行。闹钟的主传动由走头轮开始,依次是二轮、三轮、四轮和五轮擒纵轮。四轮是秒轮,在机芯中心。指针运动由二轮传出,经过拨针轮带动跨轮,再带动分轮和时轮。前夹板上也装有中心节管,作为分轮的转轴和秒轴的径向支承。这种传动形式与机械手表的偏二轮式很相似。只是闹钟的分轮是被动轮,跨轮片是主动轮,而机械手表正常工作时,分轮是主动轮,跨轮片是被动轮。闹钟的闹时系统传动是从闹头轮开始,经过尖齿轮便到达无固有振动调速器的擒纵叉,俗称闹卡子,传动较为简捷。1.摆轮 2.擒纵叉 3.叉销 4.擒纵轮 5.秒轮 6.三轮 7.二轮 8.十字簧 9.拨针匙 10.头轮 11.上条匙 12.元宝簧 13.对闹簧 14.止闹簧 15.尖齿轮 16.闹头轮 17.上条匙 18.秒针 19.分针 20.时针 21.分轮 22.时轮 23.过轮 24.拨针轮 25.走条 26.对闹轴 27.对闹轮 28.对闹面 29.闹轮 30.起闹簧 31 止闹簧 32.闹卡子 33.闹锤 34.闹去条 J5.碟形簧图 2-5闹钟传动示意图
