复习-压力液位.doc

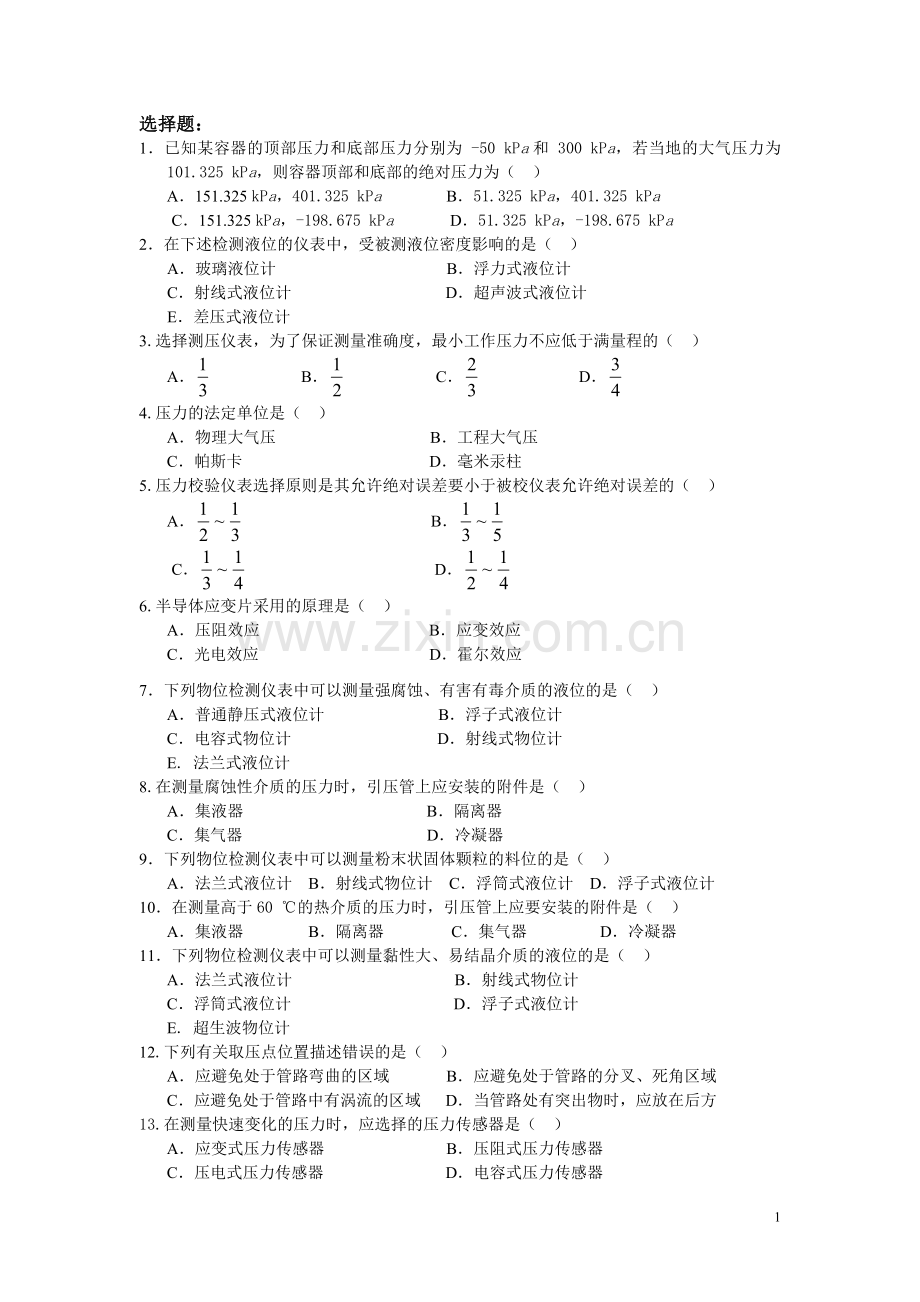

选择题：
1．已知某容器的顶部压力和底部压力分别为 -50 kPa和 300 kPa，若当地的大气压力为 101.325 kPa，则容器顶部和底部的绝对压力为（ ）
A．151.325 kPa，401.325 kPa B．51.325 kPa，401.325 kPa
C．151.325 kPa，-198.675 kPa D．51.325 kPa，-198.675 kPa
2．在下述检测液位的仪表中，受被测液位密度影响的是（ ）
A．玻璃液位计 B．浮力式液位计
C．射线式液位计 D．超声波式液位计
E．差压式液位计
3.选择测压仪表，为了保证测量准确度，最小工作压力不应低于满量程的（ ）
A． B． C． D．
4.压力的法定单位是（ ）
A．物理大气压 B．工程大气压
C．帕斯卡 D．毫米汞柱
5.压力校验仪表选择原则是其允许绝对误差要小于被校仪表允许绝对误差的（ ）
A． B．
C． D．
6.半导体应变片采用的原理是（ ）
A．压阻效应 B．应变效应
C．光电效应 D．霍尔效应
7．下列物位检测仪表中可以测量强腐蚀、有害有毒介质的液位的是（ ）
A．普通静压式液位计 B．浮子式液位计
C．电容式物位计 D．射线式物位计
E. 法兰式液位计
8.在测量腐蚀性介质的压力时，引压管上应安装的附件是（ ）
A．集液器 B．隔离器
C．集气器 D．冷凝器
9．下列物位检测仪表中可以测量粉末状固体颗粒的料位的是（ ）
A．法兰式液位计 B．射线式物位计 C．浮筒式液位计 D．浮子式液位计
10．在测量高于60 ℃的热介质的压力时，引压管上应要安装的附件是（ ）
A．集液器 B．隔离器 C．集气器 D．冷凝器
11．下列物位检测仪表中可以测量黏性大、易结晶介质的液位的是（ ）
A．法兰式液位计 B．射线式物位计
C．浮筒式液位计 D．浮子式液位计
E. 超生波物位计
12.下列有关取压点位置描述错误的是（ ）
A．应避免处于管路弯曲的区域 B．应避免处于管路的分叉、死角区域
C．应避免处于管路中有涡流的区域 D．当管路处有突出物时，应放在后方
13.在测量快速变化的压力时，应选择的压力传感器是（ ）
A．应变式压力传感器 B．压阻式压力传感器
C．压电式压力传感器 D．电容式压力传感器

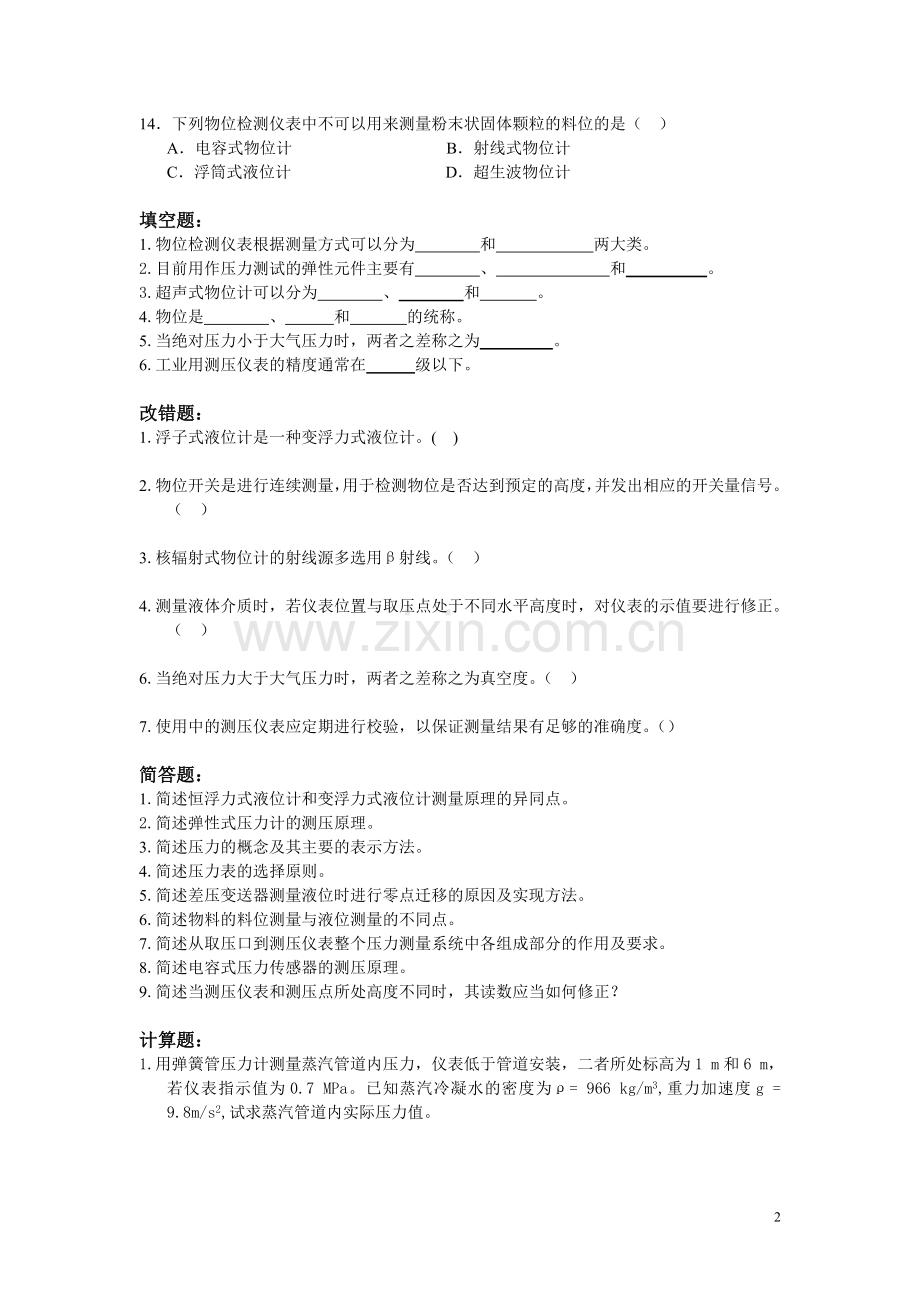

14．下列物位检测仪表中不可以用来测量粉末状固体颗粒的料位的是（ ）
A．电容式物位计 B．射线式物位计
C．浮筒式液位计 D．超生波物位计

填空题：
1.物位检测仪表根据测量方式可以分为 和 两大类。
2.目前用作压力测试的弹性元件主要有 、 和 。
3.超声式物位计可以分为 、 和 。
4.物位是 、 和 的统称。
5.当绝对压力小于大气压力时，两者之差称之为 。
6.工业用测压仪表的精度通常在 级以下。

改错题：
1.浮子式液位计是一种变浮力式液位计。( )

2.物位开关是进行连续测量，用于检测物位是否达到预定的高度，并发出相应的开关量信号。（ ）

3.核辐射式物位计的射线源多选用β射线。（ ）

4.测量液体介质时，若仪表位置与取压点处于不同水平高度时，对仪表的示值要进行修正。（ ）

6.当绝对压力大于大气压力时，两者之差称之为真空度。（ ）

7.使用中的测压仪表应定期进行校验，以保证测量结果有足够的准确度。（）

简答题：
1.简述恒浮力式液位计和变浮力式液位计测量原理的异同点。
2.简述弹性式压力计的测压原理。
3.简述压力的概念及其主要的表示方法。
4.简述压力表的选择原则。
5.简述差压变送器测量液位时进行零点迁移的原因及实现方法。
6.简述物料的料位测量与液位测量的不同点。
7.简述从取压口到测压仪表整个压力测量系统中各组成部分的作用及要求。
8.简述电容式压力传感器的测压原理。
9.简述当测压仪表和测压点所处高度不同时，其读数应当如何修正？

计算题：
1.用弹簧管压力计测量蒸汽管道内压力，仪表低于管道安装，二者所处标高为1 m和6 m，若仪表指示值为0.7 MPa。已知蒸汽冷凝水的密度为ρ= 966 kg/m3,重力加速度g = 9.8m/s2,试求蒸汽管道内实际压力值。

2.某台空压机的缓冲器，其正常工作压力范围为1.1~1.6 MPa，工艺要求就地指示压力，并求测量误差不大于被测压力的±3%，试选择一块合适的压力表（类型、量程和精度等级），并说明理由。

3.若被测压力变化范围为0.5~1.4 MPa,要求测量误差不大于压力示值的±5%。可供选择的压力表规格有量程为0~1.6 MPa,0~2.5 MPa,0~4 MPa,精度等级分别为1.0级，1.5级和2.5级三种。试选择合适的压力表。
