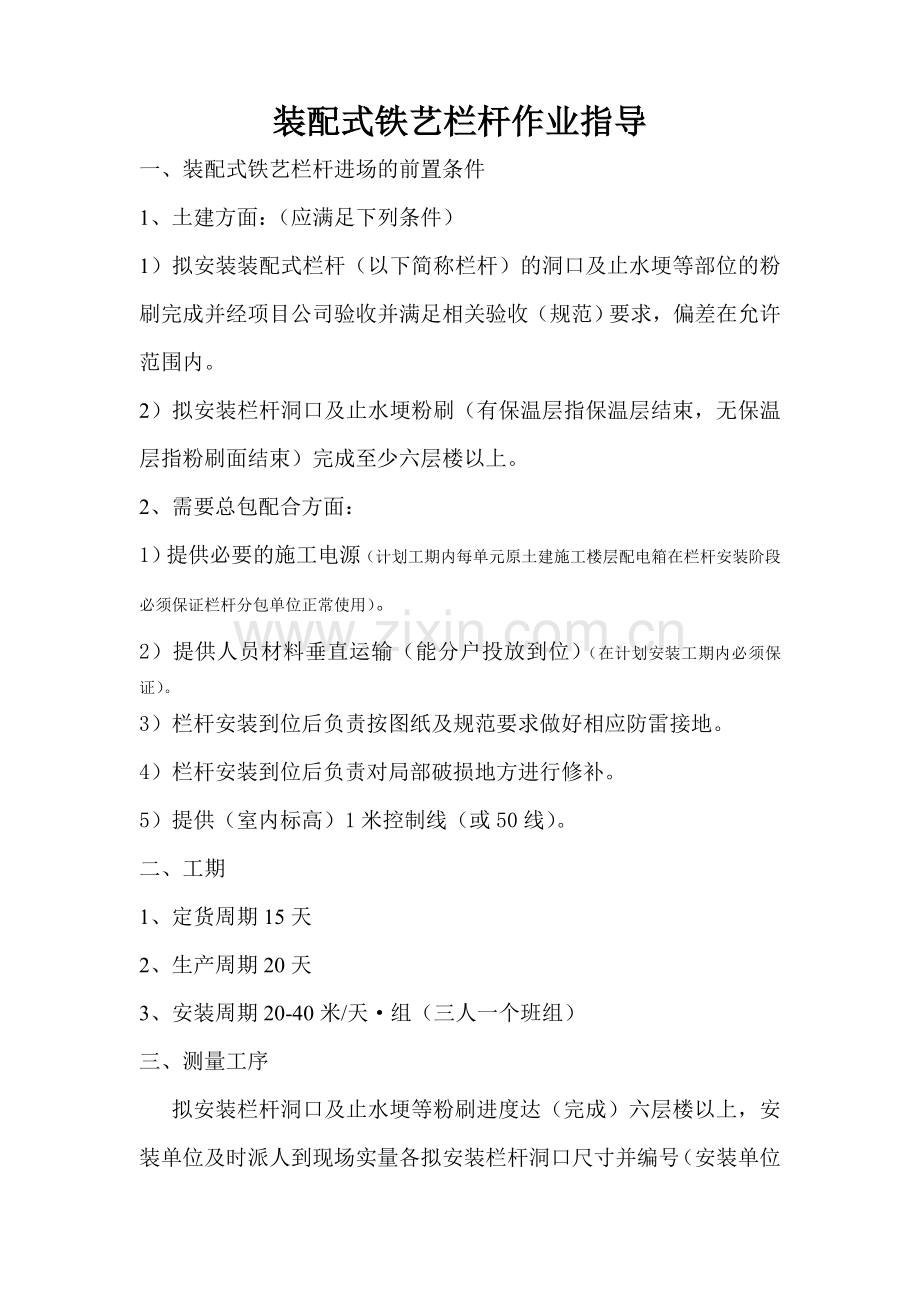

装配式铁艺栏杆作业指导
一、装配式铁艺栏杆进场的前置条件
1、土建方面：（应满足下列条件）
1）拟安装装配式栏杆（以下简称栏杆）的洞口及止水埂等部位的粉刷完成并经项目公司验收并满足相关验收（规范）要求，偏差在允许范围内。
2）拟安装栏杆洞口及止水埂粉刷（有保温层指保温层结束，无保温层指粉刷面结束）完成至少六层楼以上。
2、需要总包配合方面：
1）提供必要的施工电源（计划工期内每单元原土建施工楼层配电箱在栏杆安装阶段必须保证栏杆分包单位正常使用）。
2）提供人员材料垂直运输（能分户投放到位）（在计划安装工期内必须保证）。
3）栏杆安装到位后负责按图纸及规范要求做好相应防雷接地。
4）栏杆安装到位后负责对局部破损地方进行修补。
5）提供（室内标高）1米控制线（或50线）。
二、工期
1、定货周期15天
2、生产周期20天
3、安装周期20-40米/天·组（三人一个班组）
三、测量工序

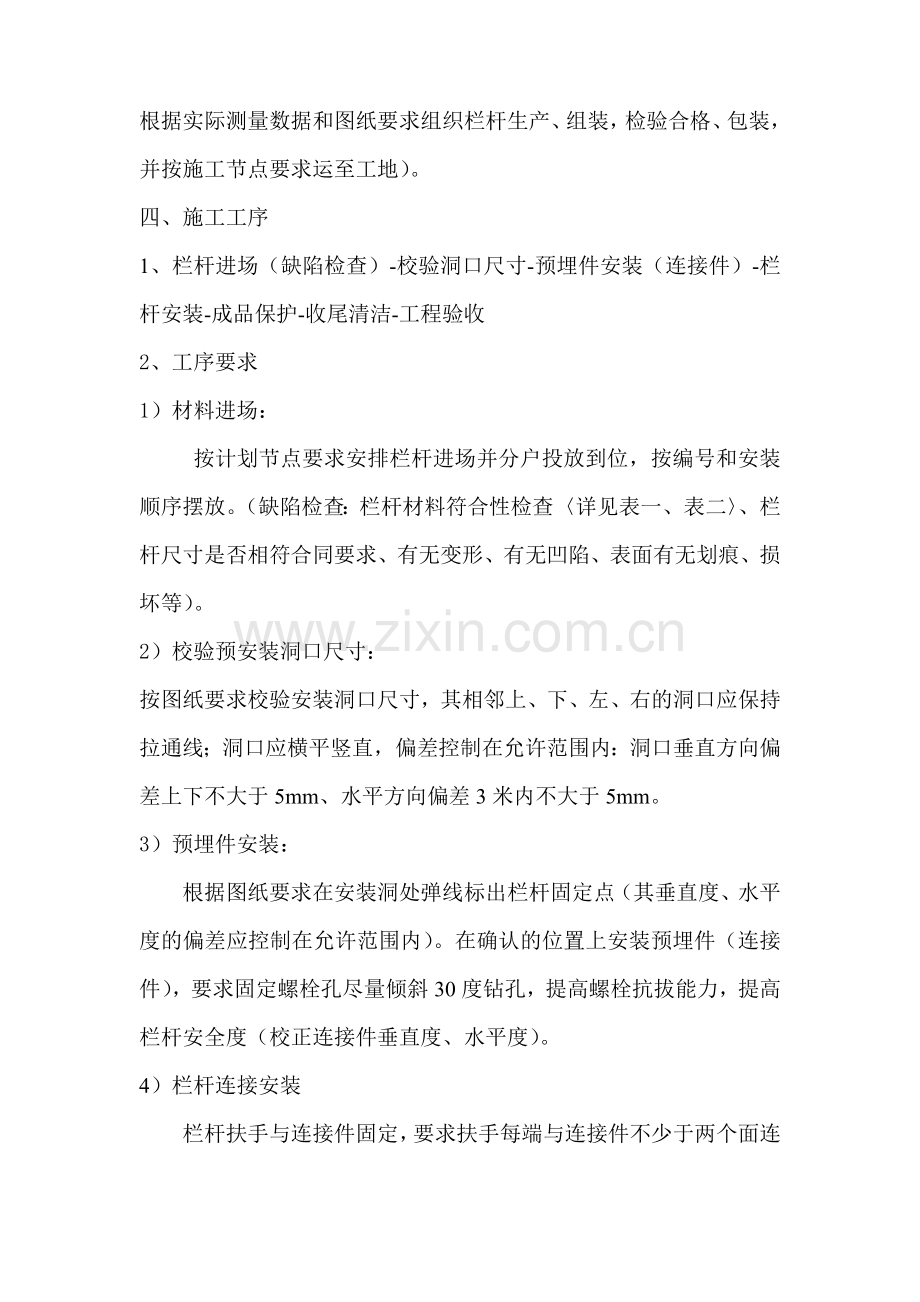

拟安装栏杆洞口及止水埂等粉刷进度达（完成）六层楼以上，安装单位及时派人到现场实量各拟安装栏杆洞口尺寸并编号（安装单位根据实际测量数据和图纸要求组织栏杆生产、组装，检验合格、包装，并按施工节点要求运至工地）。
四、施工工序
1、栏杆进场（缺陷检查）-校验洞口尺寸-预埋件安装（连接件）-栏杆安装-成品保护-收尾清洁-工程验收
2、工序要求
1）材料进场：
按计划节点要求安排栏杆进场并分户投放到位，按编号和安装顺序摆放。（缺陷检查：栏杆材料符合性检查〈详见表一、表二〉、栏杆尺寸是否相符合同要求、有无变形、有无凹陷、表面有无划痕、损坏等）。
2）校验预安装洞口尺寸：
按图纸要求校验安装洞口尺寸，其相邻上、下、左、右的洞口应保持拉通线；洞口应横平竖直，偏差控制在允许范围内：洞口垂直方向偏差上下不大于5mm、水平方向偏差3米内不大于5mm。
3）预埋件安装：
根据图纸要求在安装洞处弹线标出栏杆固定点（其垂直度、水平度的偏差应控制在允许范围内）。在确认的位置上安装预埋件（连接件），要求固定螺栓孔尽量倾斜30度钻孔，提高螺栓抗拔能力，提高栏杆安全度（校正连接件垂直度、水平度）。
4）栏杆连接安装
栏杆扶手与连接件固定，要求扶手每端与连接件不少于两个面连接。立杆与地面连接，每个立柱脚垫与水平面不少于3个螺栓连接。
栏杆安装结束对栏杆水平、垂直度再次进行校正，偏差控制在允许范围内(详见表三)，再次进行螺栓加固，最后固定扶手冒盖和地脚盖。
5）栏杆成品保护，
要求主扶手、主立杆用泡塑薄膜缠绕保护，其它部位用塑料薄膜保护。
6）收尾清洁
清理由安装栏杆所产生的垃圾，要求做到工完场清。
7）配合真石漆施工，及时做好栏杆保护膜修补工作，保证栏杆不受污染。
8）保护膜清理
真石漆施工结束后，工程验收前，对栏杆保护膜进行清理、保洁，拆下来的保护膜等垃圾不得随便乱扔，要集中堆放统一运走。
五、工程验收（主要检查项目）
1）核对图纸安装位置是否准确。尺寸是否与合同要求相符、有无变形、凹陷、表面划痕、损坏等。
2）垂直度、水平度偏差应在允许范围内(详见表三)。
3）膨胀螺栓是否有漏打，是否符合要求。
4）安装完毕是否满足合同要求，冒盖是否全部安装到位。
5）栏杆表面是否有切屑、毛刺、油斑或其它污染等。
6）是否做到工完场清。
六、竣工验收检查
1、安装栏杆要求达到合格以上标准
2、栏杆的生产、制作、安装的材料、材质、规格是否符合图纸及合同要求。
七、竣工资料（提交）
1、材料检测报告，产品检测报告、产品合格证
2、分项检验批质量验收记录。
3、负责以施工总包名义进行栏杆工程技术资料、验收资料、交工资料等的编制，交由总包单位汇总。
装配式阳台栏杆材料及要求 单位：mm 表一
序号
材料名称
规格型号
材料厚度
备注
1
主立杆
40×40×1.2
≥1.2
方管
2
衬杆
19×19×0.8
≥0.8
方管
3
主横杆
40×80×1.5
≥1.5
扁圆管
4
次横杆
32×32×1.0
≥1.0
方管
5
主立杆地脚连接钢板

≥4.0
钢板
6
主横杆与墙体连接件钢板

≥2.0
钢板
装配式空调栏杆材料及要求 单位：mm 表二
序号
材料名称
规格型号
材料厚度
备注
1
主立杆
25×25×1.0
≥1.0
方管
2
衬杆
12×25×0.6
≥0.6
方管
3
主横杆
20×40×1.0
≥1.0
方管
4
次横杆
25×25×0.8
≥0.8
方管
装配式栏杆安装的允许偏差和检验方法 单位：mm 表三
项次
项目
允许偏差（mm）
检验方法
1
栏杆垂直度
3
用1米垂直检测尺检查
2
栏杆间距
3
用钢尺检查
3
扶手直线度
4
拉通线，用钢直尺检查
4
扶手高度
3
用钢直尺检查
