综 保
1、测量设定
1-1 电机
①单相/3相----3相 ②额定电压----400V
③额定功率（电机额定功率） ④热敏探头
1-2 外扩互感器
①外扩互感器变比（CT变比） ②互感器穿绕次数
1-3 零序互感器--------零序互感器变比
2、保护设定
2-1 热保护：
热过载保护
①热过载保护模式----反对限保护
②脱扣曲线等级----5、10、15、20、25、30
③辅助风扇----否、是 ④允许故障脱扣----否、是
⑤设定电流----Ir1（电机Ie） ⑥设定电流----Ir2（大于Ir1）
⑦复位阈值（90%） ⑧允许报警----否、是
⑨报警阈值
2-2 基于电流保护
1（电流相不平衡）
①允许故障脱扣----否、是 ②故障阈值
③起动期间脱扣延时 ④运行期间脱扣延时
⑤允许报警----否、是 ⑥警报阈值
2（电流缺相）
①允许脱扣故障----否、是 ②脱扣前等待时限

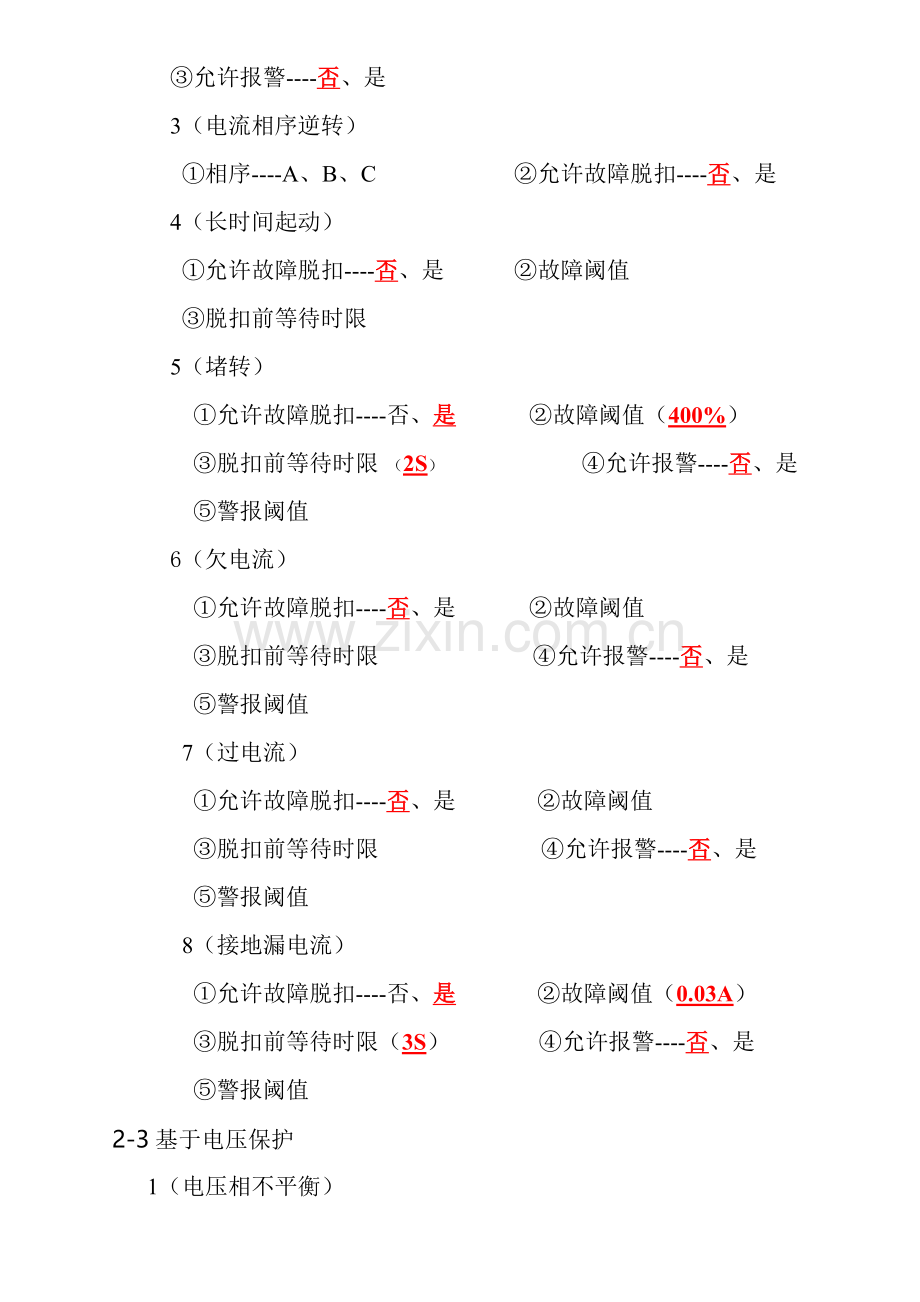

③允许报警----否、是
3（电流相序逆转）
①相序----A、B、C ②允许故障脱扣----否、是
4（长时间起动）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限
5（堵转）
①允许故障脱扣----否、是 ②故障阈值（400%）
③脱扣前等待时限 （2S） ④允许报警----否、是
⑤警报阈值
6（欠电流）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
7（过电流）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
8（接地漏电流）
①允许故障脱扣----否、是 ②故障阈值（0.03A）
③脱扣前等待时限（3S） ④允许报警----否、是
⑤警报阈值
2-3基于电压保护
1（电压相不平衡）
①允许故障脱扣----否、是 ②故障阈值
③起动期间脱扣延时 ④运行期间脱扣延时
⑤允许报警----否、是 ⑥警报阈值
2（电压缺相）
①允许脱扣故障----否、是 ②脱扣前等待时限（1S）
③允许报警----否、是
3（电压相序逆转）----允许故障脱扣----否、是
4（欠电压）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
5（过电压）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
2-4 功率保护：
1（功率过低）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
2（功率过高）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
3（功率因数过低）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
4（功率因数过高）
①允许故障脱扣----否、是 ②故障阈值
③脱扣前等待时限 ④允许报警----否、是
⑤警报阈值
5（电压跌落管理）
①电压跌落功能---- 无 、 允许停机 、 自动重起动
②停机阈值 （70%Un） ③瞬时重起动（0.2S）
④延时重起动 （5S） ⑤重起动阈值（95%Un）
⑥自动重起动时限（1S）
3、控制设定（不动）
3-1通讯失效处理
1（HMI通讯失效）----保持、L01 L02断开
2（网络通讯失效）------保持、L01 L02断开
3-2远程/本地控制----
1（远程控制通道）-----通讯网络、输入端子
2（本地控制通道）-----输入端子、HMI人机界面
3（使能R/L切换键）--否、是
4（开机模式）-----------远程控制、本地控制
5（切换模式）-----------停机切换、无扰切换
3-3停止功能使能----
1（接线端子）-----------否、是
2（HMI）-----------------否、是
3-4 L13功能设置----未设置、外部就绪
3-5诊断类故障----
1（接线错误）----------允许故障脱扣----否、是
2（合—分诊断）-------①允许故障脱扣----否、是
②允许报警----------否、是
3-6故障复位----复位方式----手动复位、远程复位
3-7电动机----
1（操作模式）----自定义逻辑
2（起动频率限制）
3（直接切换）----否、是
4（切换暂停时长）
3-8接触器----接触器规格
4、服务
4-1日期和时间----年、月、日、小时、分钟、秒
4-2 HMI设置----
1语言----English、中文
2对比度
3亮度
4运转指示灯颜色----红色、绿色
5温度单位----摄氏度、华氏度
6监控浏览----电动机状态、日期、时间、末次启动、热状态、剩余热状态、距离脱扣时长、平均电压、L1-L2电压、L2-L3电压、L3-L1电压、电压相不平衡、平均电流、L1电流、L2电流、L3电流、平均电流％
7监控浏览----L1电流%、L2电流%、L3电流%、电流相不平衡、接地漏电流、有功功率、无功功率、累计有用功、功率因数、频率、热敏探头、累计运转时长、起动次数/小时、I/O状态、控制模式
8密码----------更改密码
9 HMI通讯----①波特率----19200波特、9600波特
②奇偶效验----偶校验、无校验
③通讯丢失----允许故障脱扣----否、是
允许报警----否、是
4-3网络
1网络设置-----①地址
②波特率----自动波特率、19200波特
③奇偶效验----奇校验、偶校验
④优先顺序----低位优先、高位优先
⑤通讯丢失----允许故障脱扣----否、是
允许警报----否、是
通讯超时时限
2 设备状态----①波特率
②奇偶效验
③地址
4-4历史记录----①最近5此故障历史----1倒数第0次故障
2倒数第1次故障
3倒数第2次故障
4倒数第3次故障
5倒数第4次故障

②累计次数----所有报警、自动复位、热过载故障、热过载警报、电流相不平衡、电流缺相、长时间起动、堵转、欠电流、过电流、接地漏电流、电压相不平衡、电压缺相、欠电压、过电压、减载门机、瞬时重起动、延时重起动、手动重起动、功率过低、功率过高、欠功率因数、过功率因数、HMI通讯丢失、网络设置故障、网络端扣、诊断类故障、接线类故障、内部故障
③电动机数据统计----1累计运转时长
2电动机起动次数
3末次起动时长
4末次起动电流
5累计有用功
6累计无用功
④LTMR数据统计----1 LTMR温度缝制
2 L01闭合次数
3 L02闭合次数
4-5系统设置----进入系统设置----否、是
4-6设置----设置通道选择----1 通过HMI键盘
2 通过PC软件
3 通过网络
4-7产品标识号----

Ⅰ主控单元LTMR----LTMR27MBD
S1N1 11473.032 S1N1 0005.0002.W0
V 2.4.000
1.35-27A
24VDC
6L1.4L0
MODBUS
Ⅱ扩展单元LTME----LTMEV40BD
S1N1 11485.070
S1N2 0005.0031.W0
V1.5.000
24VDC
4L1
4-8自检测试----允许故障脱扣----否、是
开始自检----------否、是
4-9清除----------清除全部----------否、是
清除控制器设定-否、是
5、语言----English
中文
