收音机的组装与调试

一．实习目的：
1学习ADS-22 收音机的工作原理；.
2.依照照图纸焊接元件，组装一台收音机，并掌握其调试方法；
3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；
4.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；
5.掌握电子元器件的识别及质量检验；
6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；
实习其他器材：
（1）电路图、元件清单   （2）ADS-22 收音机完整组件（3）电烙铁1
（4）万用表1    （5）镊子1
（6）焊锡若干     （7）十字改锥、片改锥1    （8）两节5号电池
三．收音机原理分析:

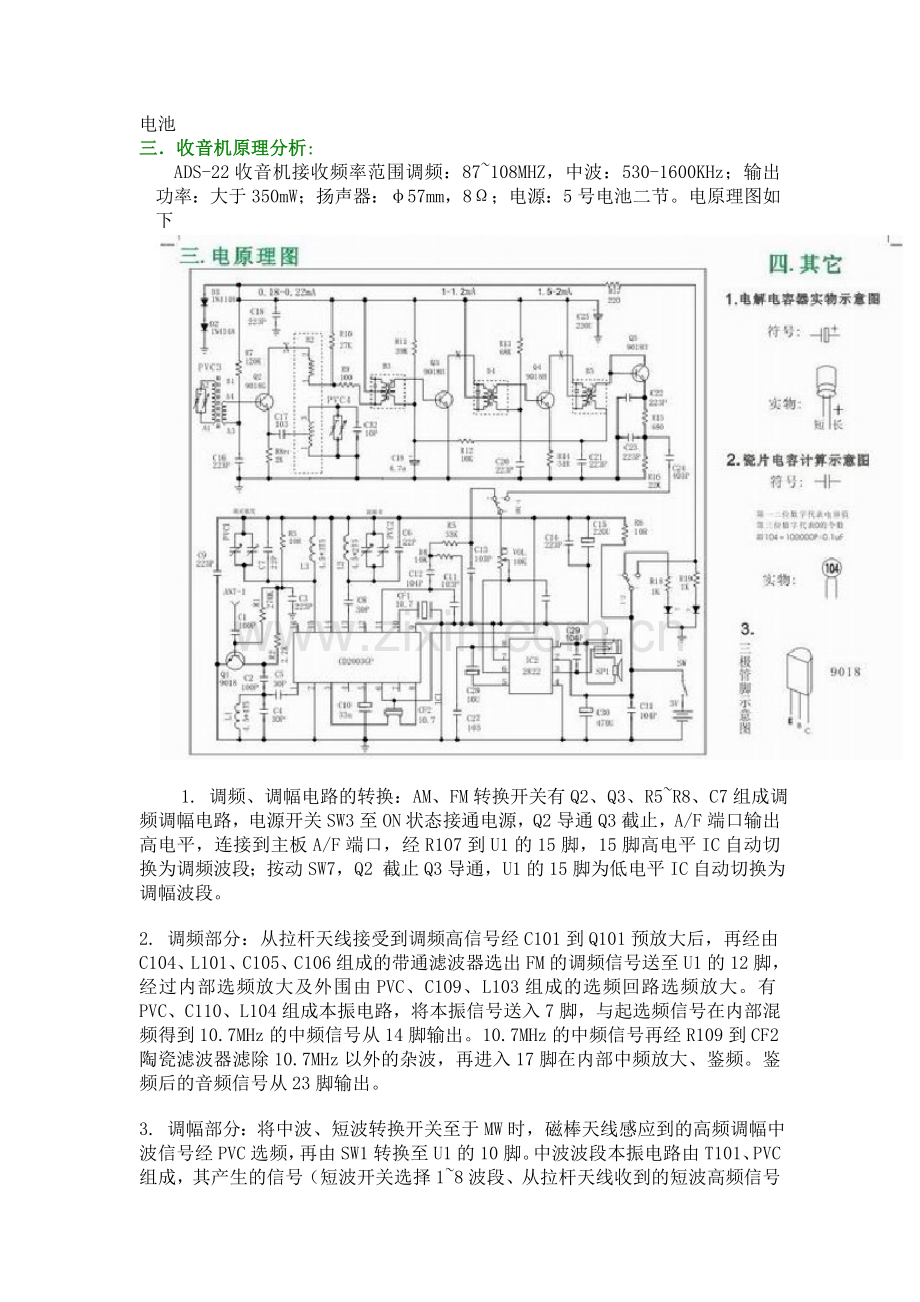

ADS-22收音机接收频率范围调频：87~108MHZ，中波：530-1600KHz；输出功率：大于350mW；扬声器：φ57mm，8Ω；电源：5号电池二节。电原理图如下
1. 调频、调幅电路的转换：AM、FM转换开关有Q2、Q3、R5~R8、C7组成调频调幅电路，电源开关SW3至ON状态接通电源，Q2导通Q3截止，A/F端口输出高电平，连接到主板A/F端口，经R107到U1的15脚，15脚高电平IC自动切换为调频波段；按动SW7，Q2 截止Q3导通，U1的15脚为低电平IC自动切换为调幅波段。
2. 调频部分：从拉杆天线接受到调频高信号经C101到Q101预放大后，再经由C104、L101、C105、C106组成的带通滤波器选出FM的调频信号送至U1的12脚，经过内部选频放大及外围由PVC、C109、L103组成的选频回路选频放大。有PVC、C110、L104组成本振电路，将本振信号送入7脚，与起选频信号在内部混频得到10.7MHz的中频信号从14脚输出。10.7MHz的中频信号再经R109到CF2陶瓷滤波器滤除10.7MHz以外的杂波，再进入17脚在内部中频放大、鉴频。鉴频后的音频信号从23脚输出。
3. 调幅部分：将中波、短波转换开关至于MW时，磁棒天线感应到的高频调幅中波信号经PVC选频，再由SW1转换至U1的10脚。中波波段本振电路由T101、PVC组成，其产生的信号（短波开关选择1~8波段、从拉杆天线收到的短波高频信号经过C101到Q101放大经C102耦合到SW1转换至U1的10脚。短波波段本振电路由T102、T103、PVC、C112、C113组成，其产生的信号）送入5脚与10脚的选频信号在内部混频，得到455KHz的调幅中频信号并从14脚输出，再经过R106、T104、CF1选频滤除455KHz以外的杂波，送入16脚在内部放大、检波，检波后的音频信号从23脚输出。
4. 音频信号处理：从U1的23脚输出的音频信号再经C123耦合从24脚输入，经内部功率放大器放大，放大后的音频信号从27脚输出推动扬声器。W1是电子音量控制电位器，通过控制U1第4脚的电平来控制音量。
四 实习步骤：
1、对元器件清单目录表检查元件是否齐全；
2、认识识别各种元器件以及认清其作用；
3、学习收音机调频、调幅的工作原理；
4、元器件的焊接、安装（安装时应检查元器件的好坏）
5、检查电路，将安装好的收音机和电路原理图对照检查
6、简单调试；
7、把应该固定的地方牢固的封住；
8、把焊接好的电路板与外壳组装；
9、检查验收作品；
元器件的识别与组装：
ADS-22收音机装配件中有电阻、电容、电位器、电容（片电容、电解电容）、磁棒、天线线圈、中周（黄、红、黑、白各一个）、输入变压器、输出变压器、二极管、三极管、扬声器、磁棒等元器件。
对于电阻阻值的识别，我们首先要了解电阻上各条彩色线的含义，还要了解各个颜色所代表的数字含义。电阻上第一、二条线都代表数字，第三条线代表0的个数，第四条线代表误差；电阻不分正负极，只要按照装配图和印制板所示的位置把相应阻值的电阻安置到相应的位置上就可以了，但是要注意电阻安放的高度和规则度，尽量和印制板靠在一起；电阻的实际阻值和标识的有一定的误差，用万用表测一下其阻值，看看与彩线标识的阻值是否相同，在电阻的身体上第四条彩色线就表示电阻的误差大小。
电容分为片电容和电解电容。电解电容长导线的为正极，短导线（和电容身子白条相连的）的为负极，千万要把它的正负安放位置放对，不然会让电解电容失去正常功能，从而让整个收音机电路无法正常工作；对于片电容的识别，要了解它身上数字的含义：第1、2位数字代表电容值，第3位代表0的个数。例：223片电容，即代表。片电容不分正负极，组装时按相应位置组装，记住其高度和规则度要标准。
对中周，我们要正确的分清它们的颜色，按照装配图安装到相应位置。B2中周为振荡线圈（红）。
对于三极管，我们一点要看清其身体上所标识的字符，分清9013H和9018H或9018G，以免发生错误。注意三极管中V1为9018G，千万别和9018H弄错了；要分清三极管的基极b、集电极c、发射极e，对应装配图和印制板放好其位置；其安装的高度要比中周矮或和中周等高；用之前用万用表测一下是否正常。
对于二极管，我们要分清其正负极。红色的那头为正极，黑色的那头为负极；用之前要用万用表检测一下其是否正常。

元器件的焊接：
    （1）焊接前要处理元件，对元器件要用万用表检测其电气（电工）特性。
    （2）将元件放到焊盘上，同时将烙铁放到焊盘相应部位，放入焊料，焊好先取出焊料，再取出烙铁。
    （3）检查焊接质量，①焊点是否光亮圆滑，有无错焊、桥焊和虚焊，②将不合格的焊点重新焊接。
（4）焊接完毕，拨下电烙铁插头，待其冷却后，收回工具箱；
     注意：从最开始元件的选择处理，到最后完成，每一个步骤都是很重要的，一个步骤错误就可能导致最后产品的质量问题，有的错误有时很难发现。所以说每一个步骤做到最好，才能把保重产品最终的质量。
ADS-22收音机的组装：
     1、安装前用万用表初步判别元器件好坏，再将所有元器件上的漆膜、氧化膜清除干净，然后进行搪锡（如元器件引脚未氧化则省去此项），最后将电阻、二极管进行弯脚。
    2、将所有元件引脚的漆膜、氧化膜清除干净，按装配图正确插入元件，其高低、极性应符合图纸规定。
    3、焊接时按电阻、二极管、片电容、晶体三极管、中周、输入输出变压器、电位器、电解电容、双联天线线圈、电池夹引线、喇叭引线顺序焊接，焊点要光滑，大小不要超出焊盘，不能有虚焊、搭焊、漏焊。
    4、特别提示：二极管、三极管的极性不要接错；输入(绿色)、输出(红色)变压器不能调换位置；红中周B2外壳应弯脚焊牢，否则会造成卡调谐盘：黄中周B3外壳一定要焊牢(C2、C4的地由B3外壳连通)；将双联CBM-223P安装在印刷电路板正面，将天线组合件上的支架入在印刷电路板反面双联上，收音机装配焊接完成后，检查元件有无装错位置，焊点有否错焊、虚焊、桥焊。所有焊元件有无短路或损坏。发现问题及时修理，更正。用万用表进行各级工作电流测量。
故障分析与处理：
1、检查顺序：由后级向前检测。先检查低功放级。再看中放和变频级。
    (1)中频部分：中频变压器序号位置装错，结果会造成灵敏度和选择性降低,有时还会自激
    (2)变频部分：判断变频级是否起振，用万用表直流2．5V档测V1基极和发射极电位，若发射极电位高于基极电位，说明电路工作正常，否则说明电路有故障。变频级工作电流不宜太大。否则噪声大。
    2、检测方法
    (1)整机静态总电流测量：本机静态总电流≤25mA，无信号时，若大于25mA，则该机出现短路或局部短路，无电流则电源没接上。
    (2)工作电压测量：总电压为3V，正常情况下，D1、D2两二极管电压在1．3 ± 0．1V，此电压大于1．4V或小于1．2V时，此机均不能正常工作。大于1．4V时二极管IN4148可能极性接反或已坏，检查二极管。小于1．3V或无电压应检查：①电源3V有无接上；②R12电阻220Ω是否接对或接好；③中周(特别是白中周和黄中周)初级与其外壳短路。
    (3)变频级无工作电流：
    检查点：①无线线圈次级未接好；②V1三级管已坏或未按要求接好；③本振线圈次级不通，R3虚焊或错焊接了大阻值电阻；④电阻R1和R2接错或虚焊。
    (4)一中放工作电流大(1.5～2mA，标准是0．4-0．8mA，见原理图)：
    检查点：①R8电阻未接好或连接1k的铜箔有断裂现象；②C5电容短路或R5电阻错接成51Ω；③电位器坏，测量不出阻值，R9未接好；④检波管V4坏，或管脚插错。
    (5)二中放无工作电流：
    检查点：①黑中周初级开路；②黄中周次级开路；⑧晶体管坏或管脚接错；④R7电阻未接上；⑤R6电阻未接上。
    (6)二中放电流太大(>2mA)：
    检查点：R6接错，阻值远小于62k.
    (7)低放级无工作电流：
    检查点：①输入变压器初级开路；②V5三级管坏或接错管脚；③电阻R10未接好或三极管脚错焊。
    (8)低放级电流太大大于6mA：
    检查点：R10装错，电阻太小。
实习总结：
在当下主流社会中企业对大学生的要求是：有良好的沟通能力、动手能力、创新能力、社会适应能力等。因此我校在教学上加强实践教学力度、培养学生综合实践能力势在必行，而这一学期我们在学校的统一规划下，自己动手组装一台ADS-22收音机，并对其进行了调试。
通过本次实习——组装、焊机、调试ADS-22收音机内容后，我得到了一些收获：
Ⅰ对收音机的安装、焊接、调试及生产过程初步有了简单的了解；
Ⅱ掌握了一定的焊接技术与简单电路元器件的识别、装配，并对故障的诊断和排除有了一定的检测和解决的方法。
Ⅲ学会了利用工艺文件独立进行整机的焊接和调试，并达到产品的质量要求；
Ⅳ熟悉了ADS-22收音机的工作原理；
Ⅴ熟悉了电子电路安装、焊接工艺的基本知识和原理，初步掌握了焊接技术并且能正确的安装、焊接一台正规的收音机，并能对其进行相关的调试；
这次实习让我知道实践出真知，通过实操提升自己各方面的能力，也明白了对错误坚持排除才能有实质进步。在整个实习中我知道简单的焊接有不简单的地方，细心，耐心是必须时刻持有。
