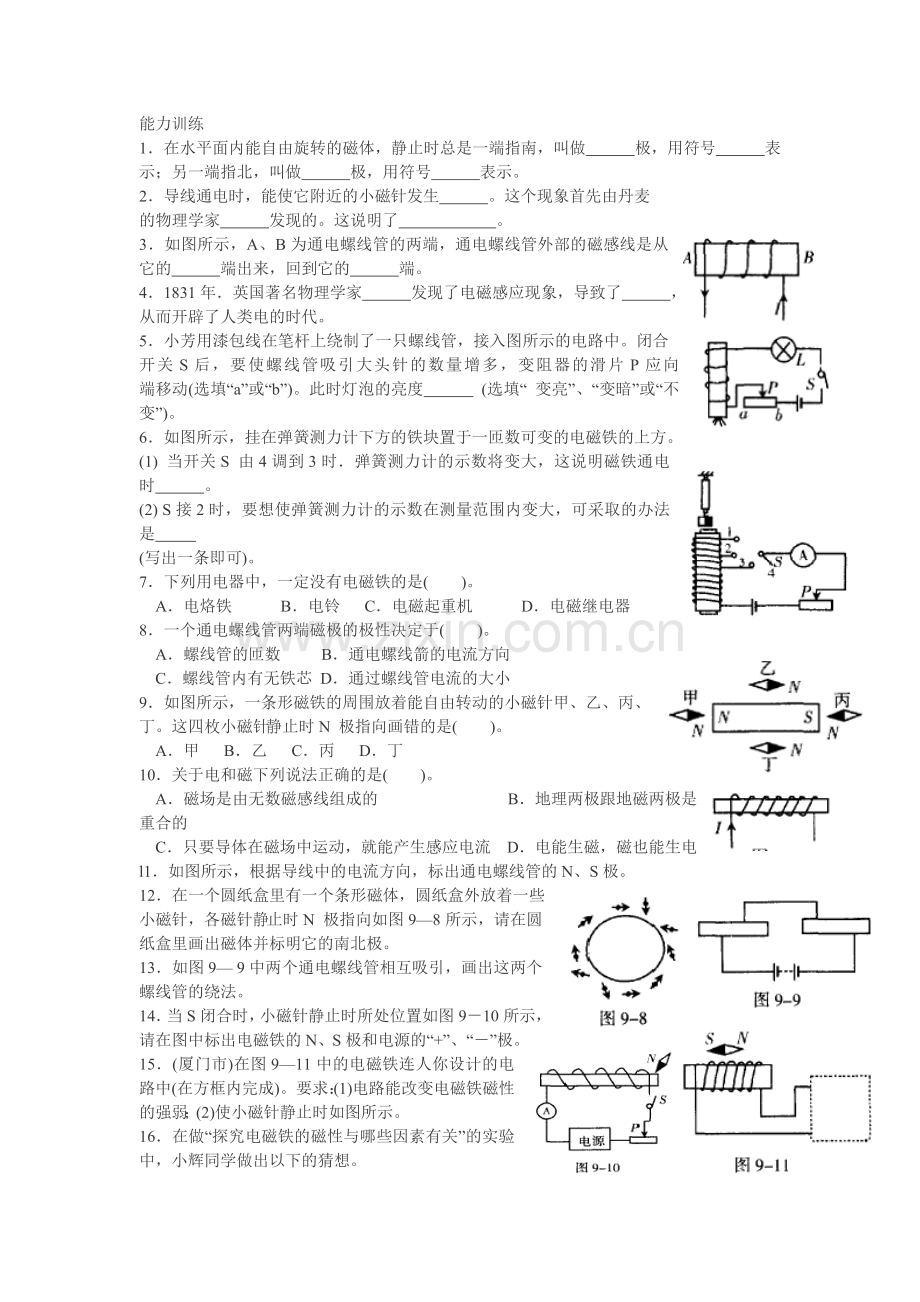

能力训练
1．在水平面内能自由旋转的磁体，静止时总是一端指南，叫做 极，用符号 表示；另一端指北，叫做 极，用符号 表示。
2．导线通电时，能使它附近的小磁针发生 。这个现象首先由丹麦
的物理学家 发现的。这说明了 。
3．如图所示，A、B为通电螺线管的两端，通电螺线管外部的磁感线是从它的 端出来，回到它的 端。
4．1831年．英国著名物理学家 发现了电磁感应现象，导致了 ，从而开辟了人类电的时代。
5．小芳用漆包线在笔杆上绕制了一只螺线管，接入图所示的电路中。闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向 端移动(选填“a”或“b”)。此时灯泡的亮度 (选填“ 变亮”、“变暗”或“不变”)。
6．如图所示，挂在弹簧测力计下方的铁块置于一匝数可变的电磁铁的上方。
(1) 当开关S 由4调到3时．弹簧测力计的示数将变大，这说明磁铁通电时 。
(2) S接2时，要想使弹簧测力计的示数在测量范围内变大，可采取的办法是
(写出一条即可)。
7．下列用电器中，一定没有电磁铁的是( )。
A．电烙铁 B．电铃 C．电磁起重机 D．电磁继电器
8．一个通电螺线管两端磁极的极性决定于( )。
A．螺线管的匝数 B．通电螺线箭的电流方向
C．螺线管内有无铁芯 D．通过螺线管电流的大小
9．如图所示，一条形磁铁的周围放着能自由转动的小磁针甲、乙、丙、丁。这四枚小磁针静止时N 极指向画错的是( )。
A．甲 B．乙 C．丙 D．丁
10．关于电和磁下列说法正确的是( )。
A．磁场是由无数磁感线组成的 B．地理两极跟地磁两极是重合的
C．只要导体在磁场中运动，就能产生感应电流 D．电能生磁，磁也能生电
l1．如图所示，根据导线中的电流方向，标出通电螺线管的N、S极。
12．在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针，各磁针静止时N 极指向如图9—8所示，请在圆纸盒里画出磁体并标明它的南北极。
13．如图9— 9中两个通电螺线管相互吸引，画出这两个螺线管的绕法。
14．当S闭合时，小磁针静止时所处位置如图9－10所示，请在图中标出电磁铁的N、S极和电源的“+”、“－”极。
15．(厦门市)在图9—11中的电磁铁连人你设计的电路中(在方框内完成)。要求：(1)电路能改变电磁铁磁性的强弱；(2)使小磁针静止时如图所示。
16．在做“探究电磁铁的磁性与哪些因素有关”的实验中，小辉同学做出以下的猜想。
猜想A：电磁铁通电时有磁性，断电时无磁性。
猜想B：通过电磁铁的电流越大，磁性越强。
猜想C：外形相同的螺线管，线圈匝数越多，磁性越强。
为了检验上述猜想是否正确，小辉设计了以下实验方案：用漆包线在大铁钉上绕若干圈，制成电磁铁，如图所示的a、b、c、d是实验中观察到的4种情况。根据小辉的猜想和实验，完成下列填空
(1)通过观察电磁铁吸引大头针数目的多少来判断它的 的不同。
(2)通过比较 两种情况，可以验证猜想A 是正确的。
(3)通过比较 两种情况，可以验证猜想B是正确的。
(4)通过比较d中甲，乙两电磁铁，发现猜想C并不全面，应补充的条件是 。
17．小丽要研究电磁铁的磁性强弱跟什么因素有关，现有线圈匝数分别为50匝和100匝外形相同的电磁铁，她先后将两个电磁铁接入图9－13的电路中，闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P。重复了多次实验，记录如下

(1)实验中小丽是通过电磁铁 来判定其磁性的强弱的。
(2)分析第1、2、3次的实验记录，会发现 相同时， 磁性越强。
(3)分析第 次的实验记录，会发现 相同时， 磁性越强。
18．如图是研究感应电流方向与哪些因素有关的实验示意 ，比较甲、乙两图可知，感应电流方向与 有关；比较甲、丙两图可知，感应电流方向与 有关 。
19．我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：方家(指精通某种学问的行家)以磁石磨针锋，则能指南，然常微偏东，不令南也(不是正南方向)。以上叙述说明了地球是一个 ， 并且以事实说明了地球的地理南北极与地磁南北极 。
20．)图为课本中的几个实验，其中表述正确的是( )。
A．图A 研究电磁铁中电流大小与磁性强弱的关系 B. 图B研究电磁感应
C．图C研究磁场对电流的作用 D．图D研究电流的磁场
21．图是一种防盗报警器，当有人踩踏板时，报警器通过 亮来报警(选填“灯1”或“灯2”)。

典型习题
1以下有关磁现象的说法中，正确的是( )。
A．相互吸引的两钢棒，一定都是磁体 B．磁感线是真实存在的
C．同名磁极相互吸引，异名磁极相互排斥 D．指南针能指南北是受地磁场的作用。
2通电螺线管上方放一个小磁针 ，小磁针静止时的方向如图所示，下列说法正确的是( )。
A．通电螺线管c端为N 极，电源a端为正极 　　　B．通电螺线管c端为N 极．电源a端为负极
C．通电螺线管d端为N 极，电源b端为正极　　　D．通电螺线管d端为N 极，电源b端为负极
3如图所示，在下面各种情况中，电流表指针发生偏转的是( )。
A．S断开，ab向左运动 B．S闭合，ab向上运动
C．S闭合，ab向下运动 D．S闭合，ab向右运动

练习：
1、标出N、S极。

2、标出电流方向或电源的正负极。

3、绕导线：

使两螺线管相吸

参考答案和提示
1．南，S，北，N　2．偏转，奥斯特，通电导体周围存在磁场　　3．B，A　4．法拉第，发电机　5．b，变亮　6．（1）有磁性；（2）开关S改接１　　7．A　　8．B　9．A　10．D　11．左端为N极　　12．略　　13．略　　14．电磁铁左端为N极，电源右端为正极　　15．略　　16．（1）磁性强弱；（2）a，b；（3）b，c；（4）电流大小相同时　　17．（1）吸引大头针多少；（2）线圈匝数，电流越大；（3）1、4（或2、5），电流，线圈匝数越多　　18．导体运动方向，磁感线方向　　19．巨大磁体，并不重合　　20．D　21．灯２
