国网建设有限公司宜昌工程建设部 螺栓、销钉、标牌、通道清理规定
500KV线路工程螺栓、销钉、标牌、通道清理规定
（2005年5月版）

为统一线路工程施工过程中螺栓、销钉安装方法，标牌规格、线路通道清理要求，方便施工管理和竣工移交，现将上述有关事宜规定如下：
1、螺栓、销钉的穿向原则上应按《110-500KV架空电力线路施工及验收规范》GBJ233-90执行。为操作方便确保统一明确如下：
1.1横线路方向：
两边线由塔身向外，中相由左向右（面向大号侧）。线束中的螺栓由线束外向内侧穿入。不能向线束内穿时，边线由塔身内向外穿；中线由左向右穿。
1.2顺线路方向：
由送电侧向受电侧穿入。（即由小号向大号穿入）
1.3垂直地面方向：
由下向上穿入。
1.4螺栓上销钉穿向：
1.4.1垂直方向，一律由上向下穿；
1.4.2顺线路方向，由送电侧向受电侧穿。
1.5瓷瓶上R销（或M销）穿向：
1.5.1悬垂串：
一律由送电侧向受电侧穿入。
1.5.2耐张串：

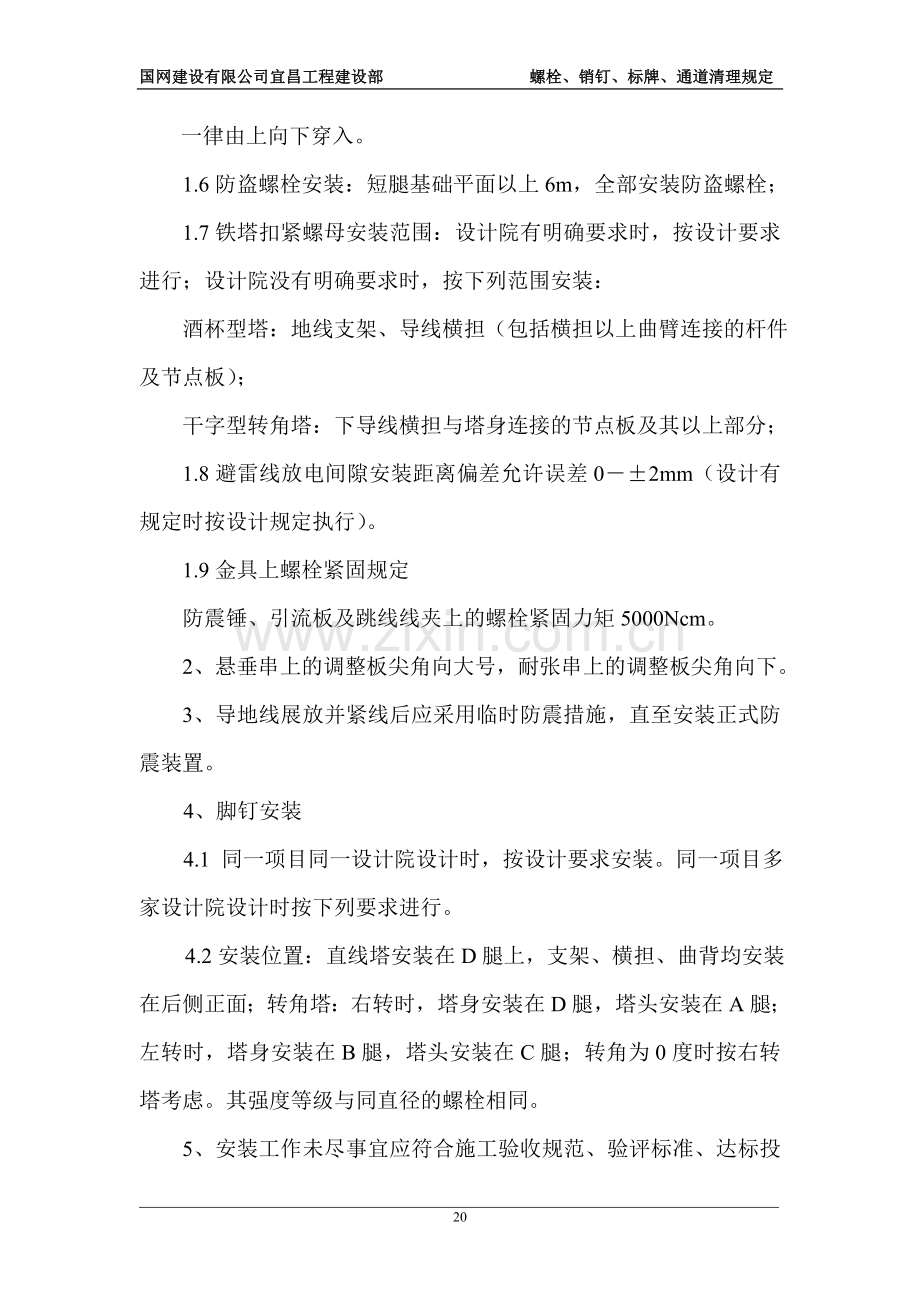

一律由上向下穿入。
1.6防盗螺栓安装：短腿基础平面以上6m，全部安装防盗螺栓；
1.7铁塔扣紧螺母安装范围：设计院有明确要求时，按设计要求进行；设计院没有明确要求时，按下列范围安装：
酒杯型塔：地线支架、导线横担（包括横担以上曲臂连接的杆件及节点板）；
干字型转角塔：下导线横担与塔身连接的节点板及其以上部分；
1.8避雷线放电间隙安装距离偏差允许误差0―±2mm（设计有规定时按设计规定执行）。
1.9金具上螺栓紧固规定
防震锤、引流板及跳线线夹上的螺栓紧固力矩5000Ncm。
2、悬垂串上的调整板尖角向大号，耐张串上的调整板尖角向下。
3、导地线展放并紧线后应采用临时防震措施，直至安装正式防震装置。
4、脚钉安装
4.1 同一项目同一设计院设计时，按设计要求安装。同一项目多家设计院设计时按下列要求进行。
4.2安装位置：直线塔安装在D腿上，支架、横担、曲背均安装在后侧正面；转角塔：右转时，塔身安装在D腿，塔头安装在A腿；左转时，塔身安装在B腿，塔头安装在C腿；转角为0度时按右转塔考虑。其强度等级与同直径的螺栓相同。
5、安装工作未尽事宜应符合施工验收规范、验评标准、达标投产创一流有关规定的最新版本。
6、线路通道中房屋拆迁范围为：
6.1距两边导线垂直投影5米以内和最大风偏距离不够8.5米或在无风时导线对地面或楼面净空距离小于22米，距地面1m处场强超过4KV/m。
6.2 本规定与施工合同不一致时，以施工合同为准。施工合同未予明确时以本文为准。
7、线路通道中的树木在下列情况下应砍伐：
7.1线路两边导线垂直地面间宽度内，自然生长高度超过2米及以上的树木。
7.2导线与林木（考虑自然生长高度）最小垂直距离小于7.5米，（对果树为8.5米）。
7.3最大风偏情况下的净空距离小于7米的树木。
如不属上述情况，又不妨碍架线施工可不砍伐出通道。
7.4本规定与施工合同不一致时，以施工合同为准。施工合同未予明确时以本文为准。
7.5 湖北省境内的以湖北省林业厅鄂林资函[2001]150号文为准。
8、塔号牌
设置位置：每基D腿或B腿的正面
高 度：距基础顶面高度3米处
尺 寸：宽度—与主材同宽，长度—320mm
方 式：喷涂
颜 色：正黄色
9、相序牌
喷涂刷位置：中相—在挂线点正上方横担主材上；左边相和右边相—在挂线点上方距横担尖顶1米处的横担主材上。
规格尺寸：横向长度——320mm ，高度—与主材宽同宽
方 式：喷涂
颜 色：按相序色——黄、绿、红分别喷涂
10、警告牌（等）
10.1根据塔位所在地段的地理位置，特别是在人口密集地段，人员活动频繁地区，车辆机械频繁穿越地段设置各种警告牌“高压危险，禁止攀登”、“保护电力设施，不准在此取土”等。
10.2设置位置高度：悬挂在铁塔正面线路中心方向5-7米的合适位置（从最高腿计算）。
规 格：各种警告（警示）等牌尺寸均按500mm *700mm制作。
质 地：-1.5镀锌铁板喷涂白底色。
内 容：各种警告（警示）等牌的内容按相关的国家标准的要求制作。
11、第8、9、10条内容安装与否，宜昌工程建设部另行书面通知。并同时提供线路运行名称、运行塔号表。
12、本规定限宜昌工程建设部进行现场管理的线路工程，由宜昌工程建设部工程处负责解释。
