火电厂输煤系统及供水系统概述.pptx

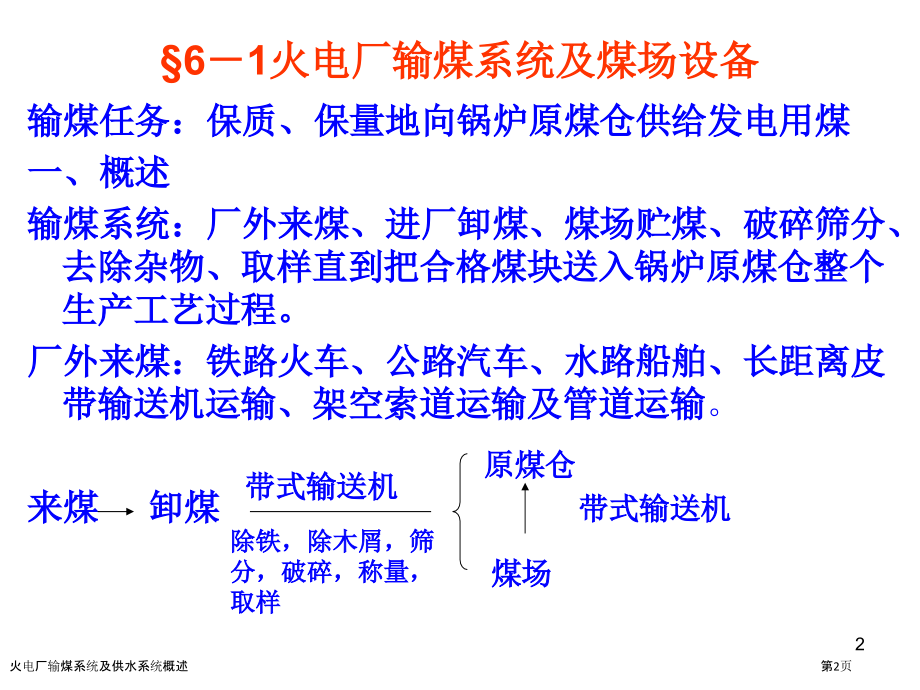

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第六章 火电厂输煤系统及供水系统,火电厂输煤系统及煤场设备,火电厂供水系统,1,火电厂输煤系统及供水系统概述,第1页,输煤任务：保质、保量地向锅炉原煤仓供给发电用煤,一、概述,输煤系统：厂外来煤、进厂卸煤、煤场贮煤、破碎筛分、去除杂物、取样直到把合格煤块送入锅炉原煤仓整个生产工艺过程。,厂外来煤：铁路火车、公路汽车、水路船舶、长距离皮带输送机运输、架空索道运输及管道运输,。,来煤 卸煤,61,火电厂输煤系统及煤场设备,带式输送机,除铁，除木屑，筛分，破碎，称量，取样,煤场,原煤仓,带式输送机,2,火电厂输煤系统及供水系统概述,第2页,二、卸煤和受煤设备,卸煤设备：指将煤从车皮或船中卸下来机械,要求：卸煤速度要快，要洁净彻底，不损伤车皮,受煤装置：接收和转运煤设备及构筑物总称,要求：具备一定容量，使之不影响一次或屡次卸煤，且能尽快地将接收煤转出去,卸煤设备和受煤装置必须合理配置,3,火电厂输煤系统及供水系统概述,第3页,1、铁路来煤卸煤和受煤装置,（,1）螺旋卸车机：中小型电厂，适合卸小块煤，冻煤,缺点：卸煤不彻底，需要配合人工清扫，对车皮有损伤,受煤装置：,栈台或地槽，长缝煤槽,4,火电厂输煤系统及供水系统概述,第4页,翻车机是一个采取机械力量将车厢翻转并卸出物料设备,优点：含有卸车效率高、生产能力大、劳动条件好、机械化程度高、可实现自动化生产。,缺点：是对车皮有损坏,应用于敞车为主，运输粉状、块状以及含有冻块散状物料铁路运输中,火力发电厂设计技术要求要求，铁路来煤发电厂，当耗煤量在250t/h及以上或发电厂容量在400MW及以上时，可考虑翻车机卸煤,（2）翻车机及其受煤装置,5,火电厂输煤系统及供水系统概述,第5页,（2）翻车机及其受煤装置,1）转子式翻车机,6,火电厂输煤系统及供水系统概述,第6页,2）倾斜式翻车机,7,火电厂输煤系统及供水系统概述,第7页,8,火电厂输煤系统及供水系统概述,第8页,受煤装置：设有箅子受煤斗,9,火电厂输煤系统及供水系统概述,第9页,（3）自卸式底开车,受煤装置：地下煤槽中,适合用于运量大，运距短矿口电厂,10,火电厂输煤系统及供水系统概述,第10页,二、其它形式来煤卸煤设备,（1）水路起源,1）门式抓斗绳索牵引式卸船机械,2）链斗式卸船机,3）自卸煤船,4）翻船机,（2）长距离带式输送机,（3）公路来煤,（4）架空索道来煤,（5）管道来煤,11,火电厂输煤系统及供水系统概述,第11页,三、贮煤场及煤场机械,1、贮煤场,作用：贮存一定数量煤，以确保安全可靠地发电，同时在输煤系统中起着不均衡外来煤与均衡锅炉燃煤量之间调整和缓冲作用,容量：大于全厂15d煤耗量,300MW及以上机组或200MW及以上供热机组宜为全厂20d耗煤量,在无预防自燃有效办法情况下，褐煤煤场容量宜小于全厂10d耗煤量，最大不应超出全厂15d耗煤量,堆煤面积：,12,火电厂输煤系统及供水系统概述,第12页,2、煤场机械,煤场主要作业：堆取与运输,表6-2为煤场机械主要类型及其适用范围,（1）桥式抓斗机（装卸桥）,13,火电厂输煤系统及供水系统概述,第13页,（2）斗轮堆取料机,14,火电厂输煤系统及供水系统概述,第14页,四、煤筛分、破碎、输送及其它辅助设备,1、煤筛和破碎机,原煤须进行破碎、筛分、磨煤等加工过程以到达锅炉要求粒度,煤筛是对煤进行筛分分级设备,破碎及是破碎煤块设备。,破碎方法：压碎、屁碎、折断、磨碎和击碎,15,火电厂输煤系统及供水系统概述,第15页,（1）煤筛,原煤在破碎机之前筛分将符合磨煤机要求小于或等于30mm部分直接送入原煤仓，其余部分送入破碎机进行破碎后再送入原煤仓,分类：滚筒筛、滚轴筛、滚动筛、振动筛、共振筛和概率筛,16,火电厂输煤系统及供水系统概述,第16页,（2）锤击式破碎机,17,火电厂输煤系统及供水系统概述,第17页,（3）还击式破碎机,1、后还击板,2、带弹簧拉杆,3、前还击板,4、拉杆,5、8、机壳,6、转子,7、锤板,18,火电厂输煤系统及供水系统概述,第18页,（4）环式破碎机,19,火电厂输煤系统及供水系统概述,第19页,2、带式输送机,20,火电厂输煤系统及供水系统概述,第20页,3、其它辅助装置,给配煤装置：叶轮式给煤机、电磁振动式给煤机、皮带式给煤机，将一定煤量从两个相距很近一处 转移到另一处。,除铁装置：用电磁方式将煤中金属物分离出来设备。,计量设备：电子轨道衡、电子皮带称,木屑分离器：除去煤中木块、碎布、稻草等杂物,21,火电厂输煤系统及供水系统概述,第21页,62,火电厂供水系统,供水系统：主要是确保供给凝汽器冷却用水，同时还供一部分其它辅助系统用水,一、发电厂供水量计算,凝汽器所需冷却水量：,辅助冷却水系统：710,锅炉除渣用水：24 12,化学水处理系统用水：小,冷却倍率mD,w,/D,c,不一样容量发电厂冷却水量见表6-4,22,火电厂输煤系统及供水系统概述,第22页,二、发电厂水源和供水系统,（一）水源,1、江、河或湖泊水,2、海水,3、地下水,（二）对供水系统要求,（1）确保不间断地供给足够水量,（2）进入凝汽器冷却水最高温度普通不应超出制造厂要求值,（3）最大程度去除冷却水中杂质，以防止堵塞冷却设备,23,火电厂输煤系统及供水系统概述,第23页,（三）供水系统选择,1、分类,（1）直流供水系统（开式供水系统）,（2）循环供水系统,（3）混合供水系统,24,火电厂输煤系统及供水系统概述,第24页,2、系统选择普通标准,A：水源有足够水量时直流供水系统,厂址高于水源正常水位，但不超出12m或离水源不远于1km时，直流供水系统,厂址高于水位1012m或离水源在1.02.0km范围时，应和循环供水系统技术比较后确定,B：水源流量不足采取直流供水系统所需全部供水循环水系统,C：水源流量随季节改变显著，且当出现最小流量不能满足直流供水系统时混合供水系统,25,火电厂输煤系统及供水系统概述,第25页,（四）直流供水系统,1、岸边水泵房系统,1、凝汽器；,2、主厂房；,3、水泵房；,4、虹吸井；,5、排水渠,26,火电厂输煤系统及供水系统概述,第26页,2、中继泵房系统,1、中继水泵,2、进水渠,3、水泵房,4、虹吸井,5、排水渠,27,火电厂输煤系统及供水系统概述,第27页,3、厂区内泵房系统,28,火电厂输煤系统及供水系统概述,第28页,4、含有排水水能回收系统,29,火电厂输煤系统及供水系统概述,第29页,（五）循环供水系统,1、冷却水池循环供水系统,1、坝；2、分水坝；3、池上喷水装置；4、水渠进口；5、自流水泵；6、进水井,7、露天变电站；8、主厂房；9、壁式出水渠；10、喷水泵站；11、出水渠上控制装置,30,火电厂输煤系统及供水系统概述,第30页,2、喷水池循环供水系统,1、喷水池,2、配水管,3、取水口,4、切换井,5、压力水管,6、冷却水,7、主厂房,8、凝汽器,9、循环水泵吸水井,31,火电厂输煤系统及供水系统概述,第31页,3、冷却塔循环供水系统,（1）自然通风冷却塔,32,火电厂输煤系统及供水系统概述,第32页,（2）机力通风冷却塔,33,火电厂输煤系统及供水系统概述,第33页,（六）循环水泵选择,要求：容量大，压头低,轴流泵：直流供水系统,离心泵：循环供水系统,混流泵：得到较广泛应用,34,火电厂输煤系统及供水系统概述,第34页,三、火电厂干式冷却系统,干式冷却系统：是采取翅片管式空冷散热器，直接用环境空气冷凝汽轮机排汽，或先经过循环水冷凝汽轮机排汽，再间接用空气经过空冷散热器冷却循环水系统,35,火电厂输煤系统及供水系统概述,第35页,1、直接空冷系统,空冷凝汽器,36,火电厂输煤系统及供水系统概述,第36页,2、混合式凝汽器间接空冷系统,空冷器,37,火电厂输煤系统及供水系统概述,第37页,3、表面式凝汽器间接空冷系统,38,火电厂输煤系统及供水系统概述,第38页,4、装设空冷系统条件,建厂地域缺水，燃用当地劣质低价煤，海拔高度、环境温度、风向、风速和大气逆温层适当等,39,火电厂输煤系统及供水系统概述,第39页,
