教程三-室内装饰创建.doc

【天花创建】

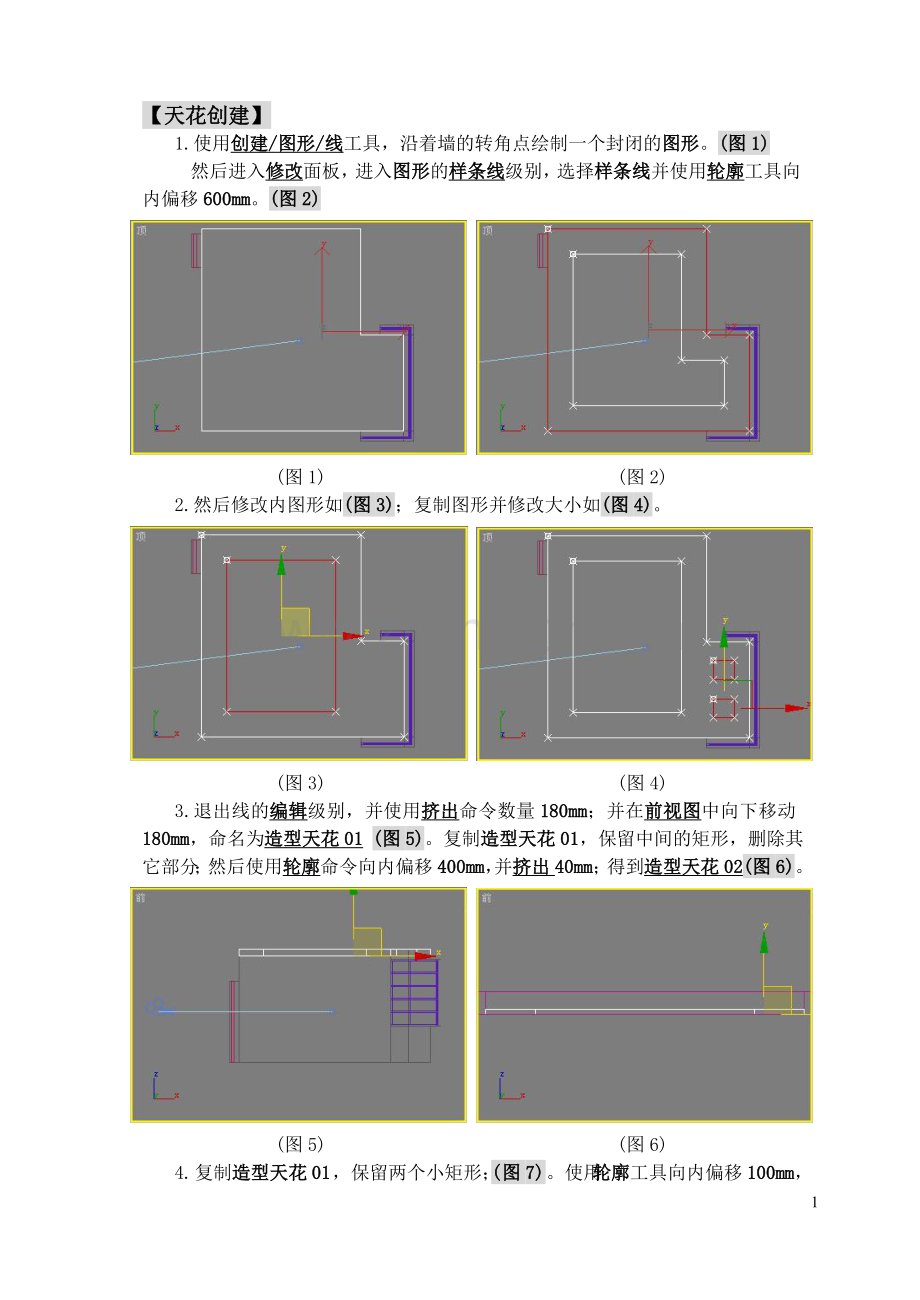

1.使用创建/图形/线工具，沿着墙的转角点绘制一个封闭的图形。(图1)
然后进入修改面板，进入图形的样条线级别，选择样条线并使用轮廓工具向内偏移600mm。(图2)

(图1) (图2)
2.然后修改内图形如(图3)；复制图形并修改大小如(图4)。

(图3) (图4)
3.退出线的编辑级别，并使用挤出命令数量180mm；并在前视图中向下移动180mm，命名为造型天花01 (图5)。复制造型天花01，保留中间的矩形，删除其它部分；然后使用轮廓命令向内偏移400mm，并挤出40mm；得到造型天花02(图6)。

(图5) (图6)

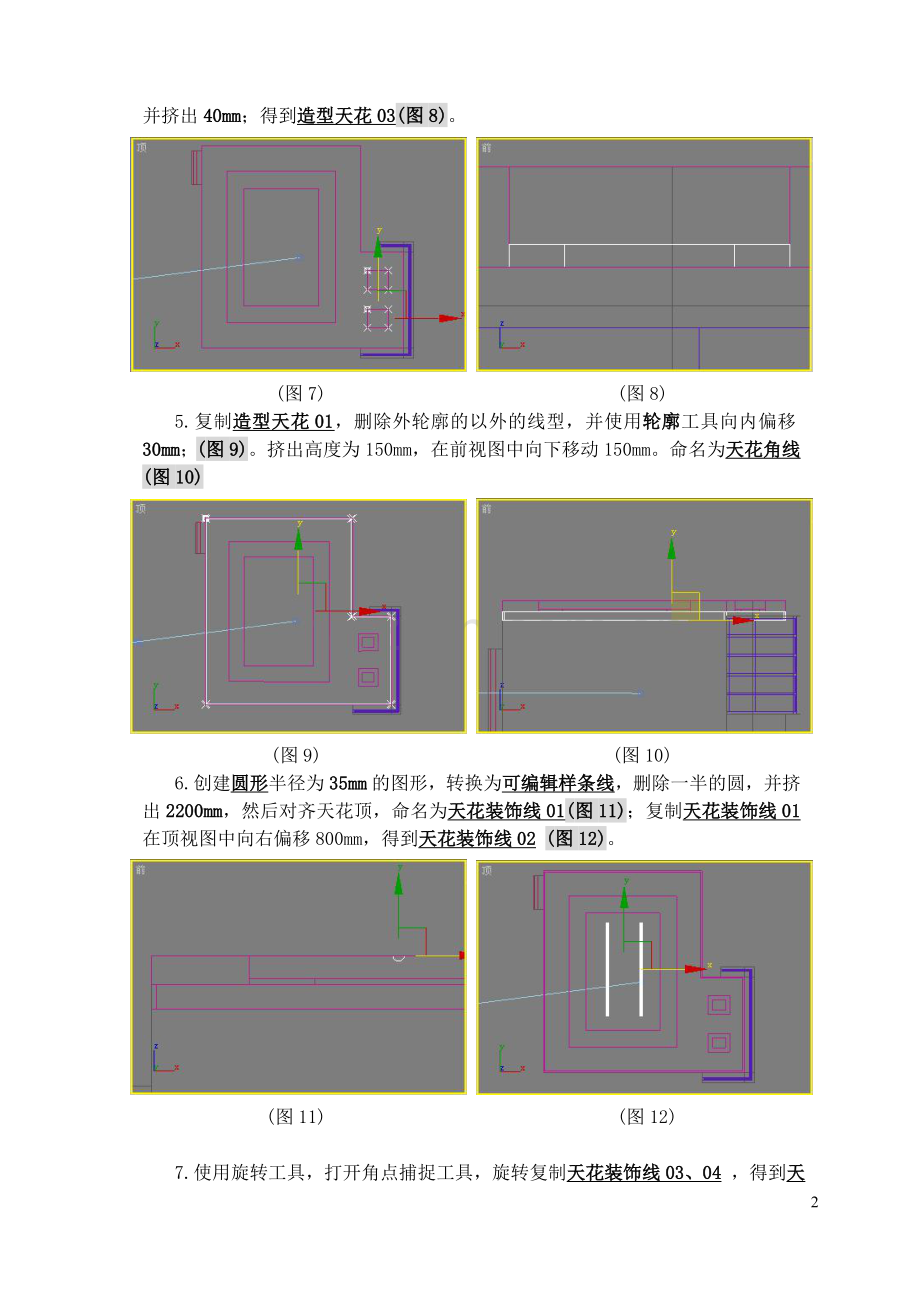

4.复制造型天花01，保留两个小矩形；(图7)。使用轮廓工具向内偏移100mm，并挤出40mm；得到造型天花03(图8)。

(图7) (图8)
5.复制造型天花01，删除外轮廓的以外的线型，并使用轮廓工具向内偏移30mm；(图9)。挤出高度为150mm，在前视图中向下移动150mm。命名为天花角线(图10)

(图9) (图10)
6.创建圆形半径为35mm的图形，转换为可编辑样条线，删除一半的圆，并挤出2200mm，然后对齐天花顶，命名为天花装饰线01(图11)；复制天花装饰线01 在顶视图中向右偏移800mm，得到天花装饰线02 (图12)。

(图11) (图12)

7.使用旋转工具，打开角点捕捉工具，旋转复制天花装饰线03、04 ，得到天花装饰线03、04 ，(图13)。修改天花装饰线03、04的长度为1300mm，将其对齐到造型天花02的X轴的中心，并分别沿着Y轴向上和下偏移400mm；(图14)。

(图13) (图14)
【灯具创建】
1.创建圆环定义内半径40mm和外半径60mm，并挤出5mm；命名为筒灯对齐天花造型01的底部(图15)。创建圆柱定义半径为40mm，高度为1mm；并对齐筒灯的顶部，命名为筒灯片(图16)。

(图15) (图16)
2.选择筒灯和筒灯片，使用阵列命令依次向X和Y轴向进行复制；(图17)

3.沿用上面的参数将其它两个边也布置上筒灯。(图18)

(图17) (图18)

【地面创建】
1.创建一个长和宽为600mm的矩形，高度为30mm，高度分段2；然后转换为可编辑多边形；在修改面板中打开边层级，进入前视图中圈选中间的一排线，沿着Y轴向上偏移13mm。(图19)将视图切换为顶视图，分别选择长方体顶部的4条边向内移动1.5mm；然后关闭边层级,使用对齐命令将其对齐于地面。命名为地砖(图20)

(图19) (图20)
2.复制地砖，将其命名为地砖边，宽度修改为200mm，并对齐墙边。(图21)然后复制地砖边，位置如图所示。(图22)

(图21) (图22)
3.然后将相交的两个地砖边进行修改为斜边，位置如图所示。(图23)接着将4个地砖边对齐顶部墙。(图24)

(图23) (图24)
4.然后复制、移动地砖边布满房间的各个墙边；布置完成后将其合并为一个物体(图25)。选择地砖沿着门口的地砖边开始向下和向右进行布置，使用阵列命令；然后将所有地砖物体合并为一个。(图26)

(图25) (图26)
5.使用多边形编辑方式，将地砖的外形与地砖边物体的内边衔接。(图27)复制天花角线，将其对齐地砖边顶部，并修改出门洞的位置。(图28)

(图27) (图28)
6.创建一个长/宽/高为1500mm/2200mm/8mm的长方体，命名为地毯。并对齐到地砖的顶部。
【茶几的创建】
1.创建一个长/宽/高为750mm/1150mm/8mm的长方体，然后把它转换为可编辑多边形；进入边层级，选择顶部的一圈边。(图1)使用编辑边命令栏的切角命令的设置面板分别切三次，参数为2.1mm、0.8mm和0.3mm。命名为茶几面(图2)

(图1) (图2)
2. 创建一个长/宽/高为800mm/1200mm/8mm的长方体,然后把它转换为可编辑多边形,选择顶部的面使用编辑边命令栏的挤出命令参数14mm挤出两次。(图3)

3.转换到边层级，选择从下向上第三排的一圈边；使用均匀缩放命令，参数为97.5%。(图4)接着使用编辑边命令栏的切角命令的设置面板分别切两次，参数为7mm/ 3mm。(图5)

(图4) (图5)
4.将边层级转换到多边形层级，选择顶部的面，使用编辑边命令栏的挤出命令挤出三次，参数4mm/14mm/14mm；(图6)将多边形层级转换到边层级选择从上向下第二排的一圈边；使用均匀缩放命令，参数为97.5% (图7)

(图6) (图7)
5. 保持边的选择状态，使用编辑边命令栏的切角命令的设置面板分别切两次，参数为7mm/ 3mm。(图8)使用第4和第5的步骤，向上继续制作出4个层级。(图9)

(图8) (图9)
6. 将边层级转换到多边形层级，选择顶部的面，使用编辑边命令栏的挤出命令挤出，参数8mm；命名为茶几(图10)选择茶几面将其对齐到茶几的顶部，然后在顶视图中对齐到茶几的中心(X和Y轴向)。(图11)

(图10) (图11)
7.创建一个半径12mm、高度100mm、高度分段2、边数20的圆柱体；将其转换为可编辑多边形；进入边层级将中间的边向下移动10mm。(图12)选择最下的一圈边，使用均匀缩放命令，参数50%；命名为茶几脚。(图13)

(图12) (图13)
8.创建一个半径34mm、高度10mm、高度分段4、边数25的圆柱体；将其转换为可编辑多边形，进入边层级依次从上向下对边进行均匀缩放，参数为12%、11%、15%、85%、97%。(图14)然后依次选择从上到下的第二、第三、第三、第四圈边，分别使用切角命令；选择第二、三圈边参数为0.65、0.3mm；选择第五圈边参数为1.0、0.4mm；选择第四圈边参数1.5mm。(图15)

(图14) (图15)
9.将新创建的几何体与茶几脚结合为一个物体，名称为茶几脚；进入顶视图将其复制3个，位置如图。(图16)接着把茶几放置大房间的合适位置。(图17)

(图16) (图17)
【沙发的创建】
1.创建一个长/宽为520/140mm的矩形；然后转换为可编辑样条线，分别在左右的竖边加入一个点，高度为左270mm，右550mm；在顶边的中点处加入一个点。(图1)选择顶部的三个点，转换为平滑方式 ；选择右顶点沿X轴向左偏移20mm，选择左顶点沿X轴向右偏移20mm沿Y轴向下偏移130mm，选择中顶点沿X轴向左偏移10mm沿Y轴向下偏移25mm (图2)

(图1) (图2)
2.创建一个长/宽为670/2100mm的矩形；然后转换为可编辑样条线，删除顶部的一条边。(图3)使用倒角剖面命令创建沙发背。(图4)

(图3) (图4)
3.生成的沙发背可以看出有面的缺失，我们应该把面补齐，将沙发背转换为可编辑多边形，选择缺面的边界，点击封面。(图5)创建一个长/宽/高为130mm/1860mm/570mm的长方体；(图6)

(图5) (图6)
4.将长方体转换为可编辑多边形；选择前端的两根边；(图7)使用编辑边命令栏的切角命令的设置面板分别切三次，参数为35mm/ 17mm/8mm。；(图8)

(图7) (图8)
5.创建一个长/宽/高为630/650/130mm的长方体，并转换为可编辑多边形；选择顶部和底部的两圈边内容如图。(图9)使用编辑边命令栏的切角命令的设置面板分别切三次，参数为35mm/ 8mm/5mm；命名为沙发座垫(图10)

(图9) (图10)
6.复制沙发座垫两个调整到合适的位置。(图11)复制一个沙发垫把平行旋转为竖状。命名为沙发靠垫(图12)

(图11) (图12)
7.将沙发靠垫沿着Y轴缩放60%；并将位置放置到如图的效果。(图13)为沙发靠垫加入细化命令，参数为张力设置为0，代数设置为2；(图14)

(图13) (图14)
8. 为沙发靠垫加入FFD3X3X3命令，然后在层级中选择控制点,选择控制点将点的状态调整为如图；(图15)复制沙发靠垫位置如图所示(图16)

(图15) (图16)
9.复制茶几脚到沙发底部，改名为沙发脚；(图17)调整沙发在房间中的位置如图所示。(图18)

(图17) (图18)
【墙面物体的创建】
1.创建一个长/宽/高为800/1500/40mm的长方体，命名为油画，对齐到沙发后面的墙体。(图1)创建一个长/宽为800/1500mm的矩形，将其转换为可编辑样条线，选择样条线级别，使用轮廓命令向外偏移2mm，然后使用挤出命令高度为40mm，与油画平齐；命名为油画边。(图2)

(图1) (图2)
2.选择窗框、墙、天花角线和地脚线，隐藏其它的模型，沿着窗台边创建一个长/宽为80/130mm的矩形；(图3)在前视图中将矩形转换为可编辑样条线，删除右边和下边的两根线；然后进入样条线级别，使用轮廓命令向左边偏移25mm；命名为窗套截面图(图4)

(图3) (图4)
3.在透视图中沿着窗台的内墙线，利用顶点捕捉工具绘制一条样条线。(图5)使用这根样条线在修改面板中选择倒角剖面命令，拾取窗套截面图生成窗套，并将位置对齐到窗台上，命名为窗套。(图6)

(图5) (图6)
4.选择窗套截面图将其调整为如图的状态。(图7)复制一个窗套截面图使用挤出命令，参数为1660mm，命名为窗套1；复制窗套1，并对齐到窗体的另一边。位置如图所示。(图8)

(图7) (图8)
5.调入已经做好的电视、音箱、书桌、椅子、植物和书架的模型。
