物流集装单元化设备概论.pptx

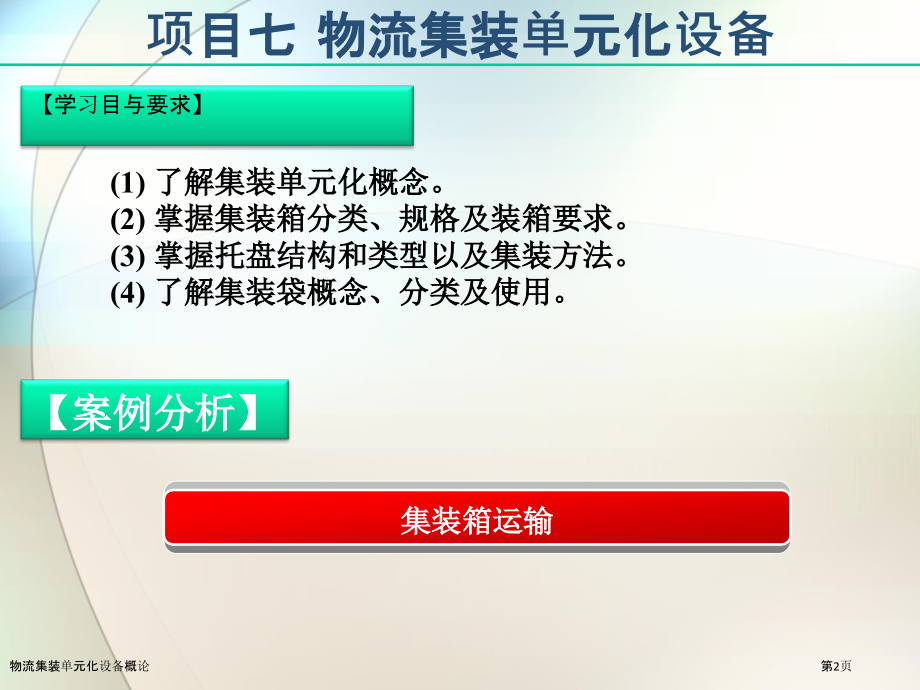

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,项目七 物流集装单元化设备,物流集装单元化设备概论,第1页,项目七 物流集装单元化设备,【学习目与要求】,(1),了解集装单元化概念。,(2),掌握集装箱分类、规格及装箱要求。,(3),掌握托盘结构和类型以及集装方法。,(4),了解集装袋概念、分类及使用。,【,案例分析,】,集装箱运输,物流集装单元化设备概论,第2页,任务一 集装单元化概述,一、集装单元化基本概念,(,一,),集装,集装是将许多大小不一样、形状各异单件物品，经过一定技术办法组合成尺寸规格相同、重量相近大型标准化组合体，这种大型组合状态称为集装。,(,二,),集装单元化,集装单元化就是以集装单元为基础组织装卸、搬运、储存和运输等物流活动方式。,物流集装单元化设备概论,第3页,任务一 集装单元化概述,一、集装单元化基本概念,(,三,),集装单元化技术,集装单元化技术是物流管理硬技术,(,设备、器具等,),与软技术,(,为完成装卸搬运、储存、运输等作业一系列方法、程序和制度等,),有机结合。,物流集装单元化设备概论,第4页,任务一 集装单元化概述,二、集装单元化基本标准,(4),配套化,(2),通用化,(1),标准化,(3),系统化,物流集装单元化设备概论,第5页,任务一 集装单元化概述,三、集装技术优势,(1),便于实现装卸、搬运机械化和自动化，提升装卸、运输效率和整个系统作业效率。,(2),提升货物运输质量，降低货物在运输过程中货损和货差。,(3),便于堆垛，提升单位面积储存能力。,(4),便于物资储存，降低库房需要量。,物流集装单元化设备概论,第6页,任务一 集装单元化概述,三、集装技术优势,(5),有利于组织联运，加速物资周转，实现“门到门”运输。,(6),节约包装费用，降低运输成本。,(7),便于清点件数，简化交接手续。,(8),装卸托运作业不受气候影响，确保车船正常运输，加速物资周转速度。,物流集装单元化设备概论,第7页,任务一 集装单元化概述,三、集装技术优势,(9),对散装和液体货物能够降低环境污染。,(10),提升托运活性，加速物资周转。,物流集装单元化设备概论,第8页,任务二 集 装 箱,一、集装箱概述,(,一,),集装箱,集装箱是指含有一定强度、刚度和规格专供周转使用大型装货容器。使用集装箱转运货物，可直接在发货人仓库装货，运到收货人仓库卸货，中途更换车、船时，无须将货物从箱内取出换装。,物流集装单元化设备概论,第9页,任务二 集 装 箱,一、集装箱概述,(,二,),集装箱优缺点,1,集装箱优点,(1),含有较大强度，保护货物能力强，货物在箱内不易损坏。,(2),集装箱本身就具备储存能力和条件，能够省却配置仓库或库房，直接放置在露天场地；且集装箱能够重合堆垛，能大幅提升场地利用率。,(3),在集装器具中，集装箱集装数量较大，最高可达,30,吨左右。,(4),集装箱标准化有利于实现物流通用化、系统化和配套化，提升物流作业效率。,物流集装单元化设备概论,第10页,任务二 集 装 箱,一、集装箱概述,(,二,),集装箱优缺点,2,集装箱缺点,(1),集装箱自重大，会增加劳动力和货物运费。,(2),集装箱本身造价高，需要大量投资，会产生资金困难，提升了物流成本。,(3),集装箱租赁返还时，必须空箱，造成浪费，从而影响了经济效益。,(4),集装箱装卸、搬运需配套专门设备，如起吊机械等，对于轻易损坏箱体商品，如化肥、油脂和炭黑等普通不能使用集装箱装运。,物流集装单元化设备概论,第11页,任务二 集 装 箱,一、集装箱概述,(,三,),集装箱结构,图,7-1,集装箱结构图,物流集装单元化设备概论,第12页,任务二 集 装 箱,一、集装箱概述,(,三,),集装箱结构,图,7-2,集装箱角配件,物流集装单元化设备概论,第13页,任务二 集 装 箱,二、集装箱规格标准,(,一,),国际标准集装箱,(,一,),国际标准集装箱,(,二,),国家标准集装箱,(,三,),地域标准集装箱,(,四,),企业标准集装箱,物流集装单元化设备概论,第14页,任务二 集 装 箱,二、集装箱规格标准,(,一,),国际标准集装箱,物流集装单元化设备概论,第15页,任务二 集 装 箱,二、集装箱规格标准,(,一,),国际标准集装箱,图,7-3,物流基础模数尺寸与集装基础模数尺寸配合关系,物流集装单元化设备概论,第16页,任务二 集 装 箱,三、集装箱分类,(,一,),按集装箱装运货物进行分类,图,7-4,通用集装箱,图,7-5,散装货物集装箱,物流集装单元化设备概论,第17页,任务二 集 装 箱,三、集装箱分类,(,一,),按集装箱装运货物进行分类,图,7-6,罐式集装箱,图,7-7,开顶式集装箱,物流集装单元化设备概论,第18页,任务二 集 装 箱,三、集装箱分类,(,一,),按集装箱装运货物进行分类,图,7-8,平台式集装箱,图,7-9,通风式集装箱,物流集装单元化设备概论,第19页,任务二 集 装 箱,三、集装箱分类,(,一,),按集装箱装运货物进行分类,图,7-10,保温集装箱,图,7-11,冷藏集装箱,物流集装单元化设备概论,第20页,任务二 集 装 箱,三、集装箱分类,(,一,),按集装箱装运货物进行分类,图,7-12,牲畜集装箱,图,7-13,汽车集装箱,物流集装单元化设备概论,第21页,任务二 集 装 箱,三、集装箱分类,(,二,),按集装箱制造所使用材料分类,1,2,3,钢制集装箱。,铝合金制集装箱。,玻璃钢制集装箱。,4,不锈钢集装箱。,物流集装单元化设备概论,第22页,任务二 集 装 箱,三、集装箱分类,(,三,),按箱体结构分类,2,1,内柱式和外柱式集装箱,折叠式和固定式集装箱,3,预制骨架式和薄壳式集装箱,物流集装单元化设备概论,第23页,任务二 集 装 箱,三、集装箱分类,(,四,),按重量分类,1,30t,集装箱,2,20t,集装箱,3,10t,集装箱,4,5t,集装箱,5,2.5t,集装箱,物流集装单元化设备概论,第24页,任务二 集 装 箱,三、集装箱分类,(,五,),按开门位置分类,前开门集装箱,侧开门集装箱,前后双开门集装箱,顶开门集装箱,物流集装单元化设备概论,第25页,任务二 集 装 箱,四、集装箱使用管理,(,一,),集装箱类型选择,(1),货物特征。,(2),货物种类与货名。,(3),货物包装尺寸。,(4),货物重量。,(5),集装箱运输过程。,物流集装单元化设备概论,第26页,任务二 集 装 箱,四、集装箱使用管理,(,二,),箱型选择应遵照标准,(1),货物外部尺寸与集装箱内部尺寸相适应，以成公倍数为最正确。,(2),按货物比容选择最有利比容,(,或地面,),集装箱。,(3),优先选择自重系数较小集装箱。,(4),集装箱外部尺寸与运输工具尺寸相适应，亦以成公倍数为最正确。,物流集装单元化设备概论,第27页,(1),干货集装箱多用于装布匹、服装、玻璃、陶瓷、电视机、收录机、钟表仪器、自行车、缝纫机、工艺美术品和书籍等百货和杂货。,(2),冷藏集装箱主要用于装冷冻鱼肉、冰激凌等冷冻食品；冷藏集装箱用于装胶卷、药品、乳制品、黄油和糖果等需低温物品。,(3),隔热集装箱用于装水果、蔬菜等需保持货物鲜度货物。,任务二 集 装 箱,四、集装箱使用管理,(,三,),常见货物使用集装箱,物流集装单元化设备概论,第28页,(4),通风集装箱用于装干鱼、水果和蔬菜等不需要冷冻而含有呼吸作用货物。,(5),罐式集装箱用于装酒、食用油、汽油、柴油、润滑油和化学品类等液体货物。,(6),干散货集装箱用于装谷物、煤、盐和化学品等。,任务二 集 装 箱,四、集装箱使用管理,(,三,),常见货物使用集装箱,物流集装单元化设备概论,第29页,(7),开顶集装箱用于装木材、钢材、大型货物和重物。,(8),汽车集装箱用于装小型轿车。,(9),动物集装箱用于装鸡、鸭、鹅、牛、猪、马和羊等活家畜。,任务二 集 装 箱,四、集装箱使用管理,(,三,),常见货物使用集装箱,物流集装单元化设备概论,第30页,任务二 集 装 箱,四、集装箱使用管理,(,四,),集装箱管理,为了随时能够掌握和控制集装箱在周转使用过程中各种状态，采取高效率集装箱管理信息系统,集装箱编目控制系统进行管理。,集装箱编目控制系统将相关集装箱固定特征，如箱号、箱类、箱型、尺寸、购,(,租,),箱、地点和日期等资料，事先储存在计算机中，而集装箱日常动态信息则使用特定代码随时输入计算机。,物流集装单元化设备概论,第31页,任务二 集 装 箱,四、集装箱使用管理,(,四,),集装箱管理,经过编目控制，不但能够掌握及跟踪分布在国内外集装箱码头堆场、集装箱货运站、内陆货站、货主仓库及运输途中相关集装箱地理位置和使用状态改变动态信息，而且还可对各个运输步骤箱子需求情况做出预测。,另外，还能够汇总、统计和分析相关集装箱管理方面各项经营指标。,物流集装单元化设备概论,第32页,任务二 集 装 箱,四、集装箱使用管理,(,五,),集装箱装箱注意事项,重量配置。,1,2,集装箱货物装运前要充分考虑卸货先后次序，后卸货物应该先装箱，先卸货物应该后装箱。,物流集装单元化设备概论,第33页,任务二 集 装 箱,四、集装箱使用管理,(,五,),集装箱装箱注意事项,因为运输过程中颠簸或振动，而使箱内货物轻易移位情况下，要注意固定货物，可采取固定材料紧固法，用角钢等材料将货物固定；填充紧固法，在货物与货物之间、货物与集装箱之间用角钢等支柱在水平方向上固定，或在其间插入阻隔物或垫子等方式防止货物移动；还能够采取捆索法，在集装箱侧壁设置捆索环，用缆绳或皮带等固定货物。,3,4,货物配装。,物流集装单元化设备概论,第34页,任务三 托 盘,一、托盘概述,(,一,),托盘,托盘是用于集装、堆放、搬运和运输放置作为单元负荷货物和制品水平平台装置。,物流集装单元化设备概论,第35页,任务三 托 盘,一、托盘概述,(,二,),托盘特点,(1),自重量小。,(2),返空轻易，返空时占用运力极少。,(3),装盘轻易。,(4),装载量有限。,(5),保护性差。,物流集装单元化设备概论,第36页,任务三 托 盘,二、托盘分类,(,一,),平托盘,图,7-14,按台面分类平托盘示意图,(1),按台面分类。按承托货物台面分成单面型、单面使用型和双面使用型、翼型四种，如图,7-14,所表示。,物流集装单元化设备概论,第37页,任务三 托 盘,二、托盘分类,(,一,),平托盘,图,7-15,按叉车叉入方式分类平托盘示意图,(2),按叉车叉入方式分类。分为单向叉入型、双向叉入型和四向叉入型三种。,物流集装单元化设备概论,第38页,任务三 托 盘,二、托盘分类,(,一,),平托盘,(3),按材料分类。能够分为木制、钢制、塑料制和胶板制等。,木制制造方便，便于维修，本体较轻，所以使用最为广泛；,01,钢制本身较重，人力搬运较困难，不过强度高，不易损坏和变形，维修工作量较小；,02,物流集装单元化设备概论,第39页,任务三 托 盘,二、托盘分类,(,一,),平托盘,(3),按材料分类。能够分为木制、钢制、塑料制和胶板制等。,塑料制本体较轻，耐腐蚀性强，便于区分各种颜色，但承载重量不如钢制和木制；,03,胶板制本体轻，但承重和耐久性较差。,04,物流集装单元化设备概论,第40页,任务三 托 盘,二、托盘分类,(,二,),柱式托盘,图,7-16,各种柱式托盘示意图,物流集装单元化设备概论,第41页,任务三 托 盘,二、托盘分类,(,三,),箱式托盘,图,7-17,箱式托盘,物流集装单元化设备概论,第42页,任务三 托 盘,二、托盘分类,(,四,),轮式托盘,图,7-18,轮式托盘,物流集装单元化设备概论,第43页,任务三 托 盘,二、托盘分类,(,五,),特种专用托盘,(4),尺寸物托盘。,(2),平板玻璃集装托盘,(,平板玻璃集装架,),。,(1),航空托盘。,(3),油桶专用托盘。,物流集装单元化设备概论,第44页,任务三 托 盘,三、托盘技术标准,(,一,),托盘尺寸标准,1200,系列,(1200mm800mm,和,1200mm1 000mm),，其中,1200mm800mm,是欧洲标准，应用最广泛；,1200mm1000mm,是欧洲部分国家标准，多用于化学工业。,1100,系列,(1100mm1100mm),亚洲标准，该尺寸系列是由发展较晚国际集装箱最小内部宽度尺寸,2330mm,确定形成。,物流集装单元化设备概论,第45页,任务三 托 盘,三、托盘技术标准,(,一,),托盘尺寸标准,1140,系列,(1400mm1140mm),，该尺寸系列是对,1100,系列改进，为愈加充分地利用集装箱内部空间。,1219,系列,(1219mm1016mm),美国家标准准，该尺寸系列是考虑北美国家习惯，以英寸为单位制订系列。,物流集装单元化设备概论,第46页,任务三 托 盘,三、托盘技术标准,(,一,),托盘尺寸标准,表,7-2,联运平托盘外部尺寸系列,代号,公称尺寸,/mm,mm,长度公差,/mm,宽度公差,/mm,叉孔高度尺寸,/mm,公差,/mm,载重量,/mm,TP1,8001 000,3,3,使用托盘搬运车100；使用叉车或其它机具70,6,1 000,TP2,8001 200,TP3,1 0001 200,物流集装单元化设备概论,第47页,任务三 托 盘,三、托盘技术标准,(,二,),平托盘组成标准,要用,3,根横梁或者,3,块横梁板与,9,个砌板块、平板与横梁或者砌板块等，相邻面相互成直角，被组合托盘装载面，要与其下面成平行面。,插口高为,1003mm,。下面开口部，对使用拖车托盘，下面开口部尺寸最小为,180mm,。翼长，最小为,50mm,。,另外，上面平面板宽总和，要以托盘长,80%,以上为标准，单面使用形下面平面板宽总和，要以托盘长,45%,以上为标准。,物流集装单元化设备概论,第48页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,1,码盘尺寸选择,2,集装方式选择,(1),重合式码垛。,(2),纵横交织式码垛。,(3),正反交织式码垛。,(4),旋转交织式码垛。,物流集装单元化设备概论,第49页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-19,托盘集装方式,物流集装单元化设备概论,第50页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,3,紧固方法选择,(1),捆扎紧固。,(2),黏合紧固。,(3),加框架紧固。,(4),网罩紧固。,(6),中间夹摩擦材料紧固。,(7),收紧薄膜紧固。,(8),拉伸薄膜紧固。,(5),专用金属卡固定。,(9),平托盘周围垫高紧固。,物流集装单元化设备概论,第51页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-20,捆扎紧固方式,物流集装单元化设备概论,第52页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-21,黏合紧固方式,1,货箱；,2,黏合剂或双面胶；,3,托盘,物流集装单元化设备概论,第53页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-22,加框架紧固方式,图,7-23,网罩紧固方式,物流集装单元化设备概论,第54页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-24,专用金属卡固定方式,图,7-25,中间夹摩擦材料紧固方式,物流集装单元化设备概论,第55页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-26,收紧薄膜紧固方式,图,7-27,拉伸薄膜紧固方式,物流集装单元化设备概论,第56页,任务三 托 盘,四、托盘集装方法及使用,(,一,),托盘集装方法,图,7-28,平托盘周围垫高紧固方式,物流集装单元化设备概论,第57页,任务三 托 盘,四、托盘集装方法及使用,(,二,),托盘联运,因为采取了托盘，在物流过程中各个步骤，能够以托盘货体整体做处理对象，而不需逐一处理每件货物，这么就可大大降低人力装卸次数，节约劳务费用，预防事故及货损发生，节约包装及包装费用，加紧物流速度，取得很好效果。,我国联运托盘规格尺寸和国际标准化组织要求通用尺寸是一致，主要有三个规格，即,800mm1 000mm,、,800mm1 200mm,、,1 000mm1 200mm,。,物流集装单元化设备概论,第58页,任务六 当代物流设施设备管理,四、托盘集装方法及使用,(,三,),专用托盘,各个产业领域，各个小流通领域，各个工厂、车间和仓库内部都有提升工效、追求物流合理化问题，所以，托盘专用也是托盘使用宽广领域，是不可忽略领域。,物流集装单元化设备概论,第59页,任务六 当代物流设施设备管理,四、托盘集装方法及使用,(,四,),托盘使用,3,托盘承载货物固定,1,托盘规格选择,4,托盘与载运工具配合使用方式,2,托盘货物码放方式,物流集装单元化设备概论,第60页,任务四 集 装 袋,一、集装袋概念,(,一,),集装袋,集装袋又称柔性集装袋、吨装袋和太空袋等，英文翻译各种，,FIBC,，是集装单元器具一个，配以起重机或叉车，就能够实现集装单元化运输，它适合用于装运大宗散状粉粒状物料。,物流集装单元化设备概论,第61页,任务四 集 装 袋,一、集装袋概念,(,二,),集装袋特点,(1),容量大，装卸快，比常规纸袋包装提升工效十几倍以上，能极大提升装卸效率。,(2),运输方便，集装袋上有专用吊环，便于起重设备吊运、装料和卸料。,(3),占用空间少。空袋可折叠，体积小，满袋容量大，比小袋包装节约空间。,物流集装单元化设备概论,第62页,任务四 集 装 袋,一、集装袋概念,(,二,),集装袋特点,(4),使用寿命长，可重复使用。集装袋是由强度很高材料制成，经久耐用，只要不破裂，能回收再使用。,(5),能有效地保护产品。集装袋材料有防雨、不透水性能，填满后置于室外也能防潮。,(6),包装范围广。只要是粉粒状产品，集装袋几乎都能装运。,物流集装单元化设备概论,第63页,任务四 集 装 袋,一、集装袋概念,(,三,),集装袋结构,图,7-29,集装袋结构,物流集装单元化设备概论,第64页,任务四 集 装 袋,二、集装袋分类与使用,(,一,),集装袋分类,图,7-30,集装袋形状示意图,物流集装单元化设备概论,第65页,任务四 集 装 袋,二、集装袋分类与使用,(,一,),集装袋分类,(1),按袋子形状分：主要有圆筒形和方形。,(2),按制袋材料分：主要有涂胶布、树脂加工布、交织布和复合材料等集装袋。,(3),按卸料口分：可分有卸料口和无卸料口集装袋两种。,物流集装单元化设备概论,第66页,任务四 集 装 袋,二、集装袋分类与使用,(,一,),集装袋分类,(4),按使用次数分：可分一次性使用和屡次性使用集装袋两种。,(5),按装卸方式分：主要有顶部吊装、底部吊装、侧面吊装、铲车式和托盘式等。,(6),按制袋方法分：可分为用粘合剂粘合和缝制集装袋。,物流集装单元化设备概论,第67页,任务四 集 装 袋,二、集装袋分类与使用,(,二,),集装袋使用,集装袋在装卸运输作业中注意事项：,(1),在吊装作业中不要站立在集装袋下面。,(2),请将吊勾挂在吊带或吊绳中央部位，不要斜吊、单面吊或斜拉吊集装袋。,(3),作业中不要与其它物品摩擦，不要勾挂或碰撞集装吨袋。,(4),不要将吊带向外侧反向拉扯。,(5),集装袋使用叉车作业时，请不要使叉子接触或扎到袋体，预防扎破集装袋。,物流集装单元化设备概论,第68页,任务四 集 装 袋,二、集装袋分类与使用,(,二,),集装袋使用,集装袋在装卸运输作业中注意事项：,(6),在车间搬运时，尽可能使用托盘，防止用吊勾着吨袋，一面晃动一面搬运。,(7),在装货、卸货和堆放时都要保持集装袋直立。,(8),不要将集装袋在地上或混凝土上拖行。,(9),不得已在室外保管时，集装袋应放在货架上，并一定要用不透明棚布严实地盖好集装袋。,(10),使用后，用纸或不透明棚布将集装袋包好，存入在通风处。,物流集装单元化设备概论,第69页,任务四 集 装 袋,三、集装袋设计依据和标准,安全性。,1,保管性。,2,使用性。,3,密封性。,4,物流集装单元化设备概论,第70页,THANK YOU,！,物流集装单元化设备概论,第71页,
