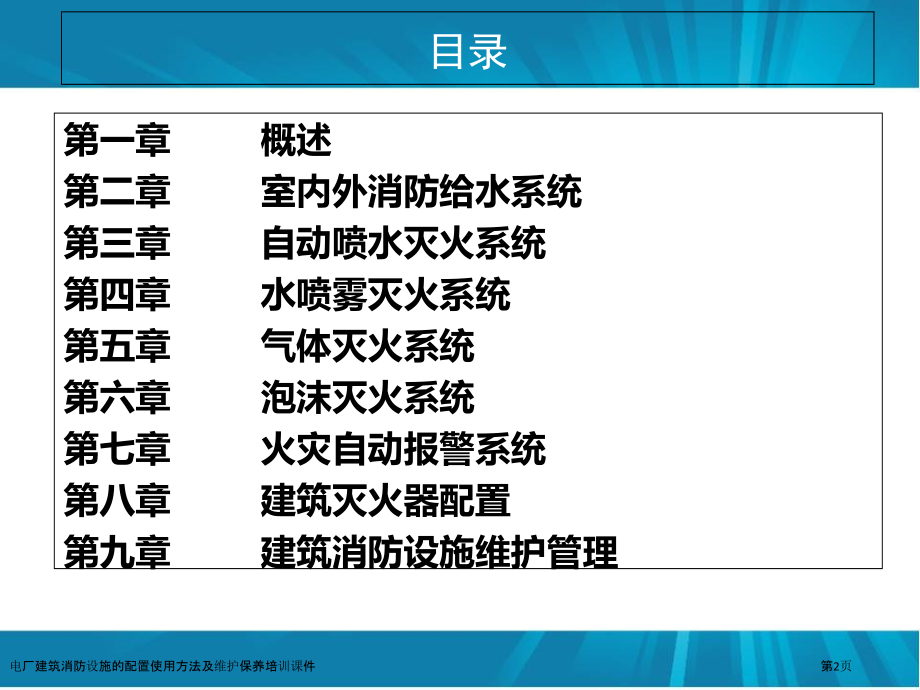

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,昱光电厂消防知识专题培训,电厂建筑消防设施配置,使用方法及维护保养,电厂建筑消防设施的配置使用方法及维护保养培训课件,第1页,目录,第一章 概述,第二章 室内外消防给水系统,第三章 自动喷水灭火系统,第四章 水喷雾灭火系统,第五章 气体灭火系统,第六章 泡沫灭火系统,第七章 火灾自动报警系统,第八章 建筑灭火器配置,第九章 建筑消防设施维护管理,电厂建筑消防设施的配置使用方法及维护保养培训课件,第2页,建筑消防设施是指依照国家、行业或者地方消防技术标准要求，在建筑物、构筑物中设置用于火灾报警、灭火、人员疏散、防火分隔、灭火救援行动等防范和扑救建筑火灾设备设施总称。,建筑消防设施作用及分类,一、建筑消防设施作用,建筑消防设施主要作用是及时发觉和扑救火灾、限制火灾蔓延范围，为有效地扑救火灾和人员疏散创造有利条件，从而降低由火灾造成财产损失和人员伤亡。建筑消防设施是确保建（构）筑物消防安全和人员疏散安全主要设施，是当代建筑主要组成部分。,二、建筑消防设施分类（我厂）,1,、建筑防火分隔设施,2,、安全疏散设施,3,、消防给水设施,4,、防烟与排烟设施,5,、消防供配电设施,6,、火灾自动报警系统,7,、自动喷水灭火系统,8,、水喷雾灭火系统,9,、泡沫灭火系统,10,、气体灭火系统,11,、干粉灭火系统,12,、移动式灭火器材,第一章概述,电厂建筑消防设施的配置使用方法及维护保养培训课件,第3页,第一节 消防给水设施,第二章室内外消防给水系统,消防给水设施,1,、消防水泵,2,、消防供水管道,3,、消防水泵结合器,4,、增、稳压设备,5,、消防水池和消防水箱,电动消防泵,柴油消防泵,室内,室外,稳压泵,气压罐,消防给水设施包含消防水源（消防水池）、消防水泵、消防供水管道、,增、稳压设备、水泵接合器和消防水箱等。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第4页,第二节 室外消火栓系统,本系统设置在厂区道路两侧，为地下室常高压给水，在地下室消火栓井处设置有永久性固定标识。,第二章第二节,电厂建筑消防设施的配置使用方法及维护保养培训课件,第5页,第二章第三节,室内消火栓给水系统是建筑物应用最广泛一个消防设施。其既能够供火灾现场人员使用消火栓箱内消防水喉、水枪扑救早期火灾，也可供相防对于扑救建筑物大火。室内消火栓实际上是室内消防给水管网向火场供水带有专用接口阀门。其进水端与消防管道相连。出水端与水带相连。,一、系统组成,室内消火栓给水系统是由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成如图3-,3,-,1,所表示：,二、系统工作原理,室内消火栓给水系统工作原理与系统给水方式相关。通常是针对建筑消防给水系统采取是暂时高压消防给水系统。,第三节 室内消火栓系统,电厂建筑消防设施的配置使用方法及维护保养培训课件,第6页,第二章第三节,图,3-2-1,其中消防给水基础设施包含，市政管网、室外消防给水管网、及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等该设施主要任务是为系统储存并提供灭火用水。给水管网包含进水管、水平干管、消防竖管等，其任务是向室内消火栓设备输送灭火用水。室内消火栓包含水带、水枪、水喉等，是供人员灭火使用主要工具。系统附件各种阀门、屋顶消火栓等。报警控制设备用于开启消防水泵。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第7页,第三章自动喷水灭火系统,第一节 系统组成和分类,自动喷水灭火系统依据所使用喷头形式，可分为闭式系统和开式系统两大类；依据系统用途和配置情况，又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统等。,湿式自动喷水灭火系统（输煤栈桥）,闭式系统 干式自动喷水灭火系统 （未设置）,预作用自动喷水灭火系统（未设置）,自动喷水灭火系统,雨淋系统（汽机油润滑油、变压器、,开式系统 燃烧器平台、空预器）,水幕系统（输煤栈桥头、尾部）,电厂建筑消防设施的配置使用方法及维护保养培训课件,第8页,第三章第一节,一、湿式自动喷水灭火系统,湿式自动喷水灭火系统由闭式喷头、湿式报警阀组、水流指示器、供水与配水管道以及供水设施组成。在准工作状态下，管道内充满用于开启系统有压水。湿式系统组成如图,3-1-1,所表示。,二、干式自动喷水灭火系统（我厂未设置就不做详细讲解了）,三、预作用自动喷水灭火系统（我厂未设置不做详细讲解）,四、雨淋系统,雨淋系统是由开式喷头、雨淋阀组、水流报警装置、供水与配水管道以及供水设施等组成。它与前面几个系统不一样之处于于，雨淋系统采取开式喷头，由雨淋阀控制喷水范围，由配套火灾自动报警系统或传动管系统开启雨淋阀。雨淋阀系统有电动、液动和气动控制方式，我们厂都是电动控制方式。如图,3-1-2,所表示。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第9页,第三章第一节,图,1-1,电厂建筑消防设施的配置使用方法及维护保养培训课件,第10页,第三章第一节,电动控制雨淋系统示意图,3-4-1,电厂建筑消防设施的配置使用方法及维护保养培训课件,第11页,第三章第一节,五、水幕系统,其系统组成与雨淋系统基本一致，与前几个系统不一样之处于于，水幕系统不具备直接灭火能力，而是用于挡烟阻火和冷却分隔物。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第12页,第三章第二节,第二节系统工作原理与适用范围,一、湿式系统,1,、工作原理,湿式自动喷水灭火系统普通包含：闭式喷头、管道系统、湿式报警阀和供水设备。湿式报警阀上下管网内均充以压力水。当火灾发生时，火源周围环境温度上升，造成火源上方喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。与此同时，部分水由阀座上凹形槽经报警阀信号管，带动水力警铃发出报警信号。假如管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。假如管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，开启水泵供水。,湿式系统工作原理如图,3-2-1.,电厂建筑消防设施的配置使用方法及维护保养培训课件,第13页,第三章第二节,图,3-2-1,发生火灾,喷头动作,水流指示器动作,湿式报警阀动作,报警阀压力开关动作,直接开启消防泵,喷水灭火,确认火灭,人工停泵,关闭控制阀,末端试水装置,水力警铃报警,消防控制中心,系统管网低压压力开关,消防水泵接合器供水,电厂建筑消防设施的配置使用方法及维护保养培训课件,第14页,第三章第二节,2,、适用范围,湿式系统是应用最为广泛自动喷水灭火系统之一，适合在温度不低于,4,且不高于,70,环境中使用。在低于,4,场所使用湿式系统，存在系统管道和组件内充水冰冻危险；在温度高于,70,场所采取湿式系统，存在系统管道和组件内充水蒸汽压力升高而破坏管道危险。,二、雨淋系统,1,、工作原理,系统处于准工作状态时，由供水稳压系统设施维持雨淋阀入口前管道内充水压力。发生火灾时，由火灾自动报警系统传动管自动开启雨淋报警阀和消防泵，向系统管网供水，由雨淋阀控制开式喷头同时喷水。雨淋系统工作原理如图,3-2-2,所表示。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第15页,第三章第二节,图,3-2-2,电厂建筑消防设施的配置使用方法及维护保养培训课件,第16页,第三章第二节,2,、适用范围,雨淋系统喷水范围由雨淋阀控制，在系统开启后马上大面积喷水。所以，雨淋系统主要适合用于需大面积喷水、快速扑灭火灾尤其危险场所。火灾水平蔓延速度快、闭式喷头开放不能及时使喷水有效覆盖着火区域，或室内净空高度超出一定高度且必须快速扑灭早期火灾，或属于严重危险等级级场所，应采取雨淋系统。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第17页,第三章第三节,第三节系统主要组件及设置要求,一、洒水喷头,喷头分类,闭式喷头,开式喷头,下垂型喷头,吊顶隐蔽型喷头,直立型喷头,直立式边墙型喷头,水平式边墙型喷头,玻璃球喷头,按热敏原件分,易熔原件喷头,按结构分,洒水喷头,按安装方式分,电厂建筑消防设施的配置使用方法及维护保养培训课件,第18页,第三章第三节,直立喷头,下垂喷头,水雾喷头,水幕喷头,隐蔽喷头,电厂建筑消防设施的配置使用方法及维护保养培训课件,第19页,第三章第三节,二、报警阀组,（一）报警阀组分类及组成,报警阀组可分为湿式报警阀、干式报警阀、雨淋报警阀和预作用报警装置。,1,、湿式报警阀组,（,1,）湿式报警阀组组成。湿式报警阀是湿式系统专用阀门，是只允许水流入系统，并在要求压力、流量下驱动配套部件报警一个单向阀。其主要元件为止回阀，其开启条件与入口压力及出口流量相关，它与延迟器、水力警铃、压力开关、控制阀等组成报警阀组，如图,3-3-1,所表示。,（,2,）湿式报警阀工作原理。湿式报警阀平时阀瓣前后水压相等（水经过导向管中水压平衡小孔，保持阀瓣前后水压平衡）。因为阀瓣自重和阀瓣前后所受水总压力不一样，阀瓣处于关闭状态（阀瓣上面总压力大于阀芯下面总压力）。发生火灾时，闭式喷头喷水，因为水压平衡小孔来不及补水，报警阀上面水压下降，此时阀瓣前水压大于阀瓣后水压，于是阀瓣开启，向立管及管网供水，同时水沿着报警阀环形槽进入延时器、压力开关及水力警铃等设施，发出火警信号并开启消防泵。,其它组件就不做过多讲解了,电厂建筑消防设施的配置使用方法及维护保养培训课件,第20页,第三章第三节,图,3-3-1,电厂建筑消防设施的配置使用方法及维护保养培训课件,第21页,第三章第三节,电厂建筑消防设施的配置使用方法及维护保养培训课件,第22页,第三章第三节,2,、雨淋报警阀组,（,1,）雨淋报警阀组组成。我们厂里用ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。如图,3-3-2,（,2,）雨淋报警阀组工作原理。雨淋阀是水流控制阀，能够经过电动、液动、气动及机械方式开启。,雨淋阀阀腔分为上腔、下腔和控制腔（又称膜片腔或侧腔）三部分。控制腔与供水主管路和开启管路连通，供水管路上水压推进控制腔中膜片和驱动杆顶紧阀片锁定杆，把阀瓣锁定在阀座上，使下腔水不能进入上腔。开启管路自动或手动泄压时，控制腔压力快速降低，使驱动杆在阀片锁定杆力矩，阀瓣开启，水进入管网，开始喷头喷水。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第23页,第三章第三节,图,3-3-2,电厂建筑消防设施的配置使用方法及维护保养培训课件,第24页,第三章第三节,电厂建筑消防设施的配置使用方法及维护保养培训课件,第25页,第三章第三节,三、水流指示器,1,、水流指示器组成,水流指示器是用于自动喷水灭火系统中将水流信号转换成电信号一个水流报警装置，普通用于湿式、干式、预作用、循环启闭式、自动喷水-泡沫联用系统中。水流指示器叶片与水流方向垂直，喷头开启后引发管道中水流动，当浆片或膜片感知水流作用力时带动传动轴动作，接通延时线路，延时器开始计时。抵达延时设定时间后叶片仍向水流方向偏转无法回位，电触点闭合输出信号。当水流停顿时，叶片和动作杆复位，触点断开，信号消除。水流指示器结构见图3-3-,3,。,2,、水流指示器设置要求,水流指示器功效是及时汇报发生火灾部位。设置闭式自动喷水灭火系统建筑内，每个防火分区和每个楼层均应设置水流指示器。当水流指示器前端设置控制阀时，应采取信号阀。,仓库内顶板下喷头与货架内喷头应分别设置水流指示器。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第26页,第三章第三节,图,3-3-3,电厂建筑消防设施的配置使用方法及维护保养培训课件,第27页,第三章第三节,四、压力开关,1,、压力开关组成,压力开关是一个压力传感器，是自动喷水灭火系统中一个部件，其作用是将系统压力信号转化为电信号，报警阀开启后，报警管道充水，压力开关受到水压作用后接通电触点，输出报警阀开启及开启供水泵信号，报警阀关闭时电触点断开。,2,、压力开关设置要求,压力开关安装在延迟器出口后报警管道上。自动喷水灭火系统应采取压力开关控制稳压泵，并应能调整启停稳压泵压力。,雨淋系统和防火分隔水幕，其水流报警装置宜采取压力开关。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第28页,第三章第三节,五、末端试水装置,1,、装置组成,末端试水装置由试水阀、压力表以及试水接头等组成，其作用是检验系统可靠性，测试干式系统和预作用系统管道充水时间。末端试水装置结构见图,2,、设置要求,每个报警阀组控制最不利点喷头处应设置末端试水装置，其它防火分区和楼层应设置直径为25mm试水阀。,末端试水装置和试水阀应设在便于操作部位，且应有足够排水能力排水设施。,末端试水装置应由试水阀、压力表以及试水接头组成。末端试水装置出水口流量系数K，应与系统同楼层或同防火分区选取喷头相等。末端试水装置出水，应采取孔口出流方式排入排水管道。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第29页,第四章水喷雾灭火系统,水喷雾灭火系统是利用专门设计水雾喷头，在水雾喷头工作压力下将水流分解成粒径不超出1mm细小水滴进行灭火或防护冷却一个固定式灭火系统。,我们厂主要应用在汽机润滑油系统和变压器。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第30页,第四章第一节,第一节 系统灭火机理,水喷雾系统经过改变水物理状态，经过水雾喷头使水从连续洒水状态转变成不连续细小水雾滴，而喷射出来。它含有较高电绝缘性能和良好灭火性能。水喷雾灭火机理主要是表面冷却、窒息、乳化和稀释作用。这四种作用在水雾喷射到燃烧物质表面时通常是以几个作用同时发生，并实现灭火。,一、表面冷却,水喷雾系统以水雾滴形态喷出水雾时比直射流形态喷出时表面积要大几百倍，当水雾滴喷射到燃烧表面时，因换热面积大而会吸收大量热能并快速汽化，使燃烧物质表面温度快速降到物质热分解所需要温度以下，使热分解中止，燃烧即终止。,表面冷却效果不但取决于喷雾液滴表面积，同时还取决于灭火用水温度与可燃物闪点温度差，闪点愈高，与喷雾用水二者之间温差愈大，冷却效果亦愈好。对于气体和闪点低于灭火所使用水温度液体火灾，表面冷却是无效。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第31页,第四章第一节,二、窒息,水雾滴受热后汽化形成原体积1680倍水蒸气，可使燃烧物质周围空气中氧含量降低，燃烧将会因缺氧而受抑或中止。实现窒息灭火效果取决于能否在瞬间生成足够水蒸汽并完全覆盖整个着火面。,三、乳化,乳化只适合用于不溶于水可燃液体，当水雾滴喷射到正在燃烧液体表面时，因为水雾滴冲击，在液体表层造成搅拌作用，从而造成液体表层乳化，因为乳化层不燃性使燃烧中止。对于一些轻质油类，乳化层只在连续喷射水雾条件下存在，但对粘度大重质油类，乳化层在喷射停顿后仍能保持相当长时间，有利于预防复燃。,四、稀释,对于水溶性液体火灾，可利用水来稀释液体，使液体燃烧速度降低而较易扑灭。灭火效果取决于水雾冷却、窒息和稀释综合效应。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第32页,第四章第二节,变压器水喷雾系统喷水试验照片,电厂建筑消防设施的配置使用方法及维护保养培训课件,第33页,第四章第二节,第二节系统分类,水喷雾灭火系统由水源、供水设备、过滤器、雨淋阀组、管道及水雾喷头等组成，并配套设置火灾探测报警及联动控制系统或传动管系统，火灾时可向保护对象喷射水雾灭火或进行防护冷却。系统按开启方式和应用方式分类以下：,一、按开启方式分类,水喷雾灭火系统按开启方式可分为电动开启水喷雾灭火系统和传动管开启水喷雾灭火系统。,（一）电动开启水喷雾灭火系统,电动开启水喷雾灭火系统是以普通火灾报警系统作为火灾探测系统，经过传统点式感温、感烟探头或缆式火灾探测器探测火灾，当有火情发生时，探测器将火警信号传到火灾报警控制器上，火灾报警控制器打开雨淋阀，同时开启水泵，喷水灭火。为了降低系统响应时间，雨淋阀前管道上应是充满水状态。电动开启水喷雾灭火系统组成如图,4,-,2,-1所表示。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第34页,第四章第二节,图,4,-,2,-1 电动开启水喷雾灭火系统,1水池；2水泵；3闸阀；4止回阀；5水泵接合器；6雨淋报警阀；7压力开关；8配水干管；9配水管；10配水支管；11开式洒水喷头；12感温探测器；13报警控制器；P压力表；M驱动电机,电厂建筑消防设施的配置使用方法及维护保养培训课件,第35页,第四章第二节,（二）传动管开启水喷雾灭火系统,传动管水喷雾灭火系统是以传动管作为火灾探测系统，传动管内充满压缩空气或压力水，当传动管上闭式喷头受火灾高温影响动作后，传动管内压力快速下降，打开了封闭雨淋阀，为了尽可能缩短管网充水时间，雨淋阀前管道上应是充满水状态，传动管火灾报警信号经过压力开关传到火灾报警控制器上，报警控制器开启水泵，经过雨淋阀、管网将水送到水雾喷头，水雾喷头开始喷水灭火。传动管开启水喷雾灭火系统普通比较适合于防爆场所，或者不适合安装普通火灾探测系统场所。传动管开启水喷雾灭火系统组成如图,4,-,2,-2所表示。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第36页,第四章第二节,图,4,-,2,-,3,传动管开启水喷雾灭火系统,1水池；2水泵；3闸阀；4止回阀；5水泵接合器；6雨淋报警阀；7配水干管；8压力开关；9配水管；10配水支管；11开式洒水喷头；12闭式洒水喷头；13传动管；14报警控制器；P压力表；M驱动电机,电厂建筑消防设施的配置使用方法及维护保养培训课件,第37页,第四章第三节,第三节系统工作原理及适用范围,一、系统工作原理,水喷雾系统工作原理是：当系统,火灾探测器发觉火灾后，自动或由手,动打开雨淋报警阀组，同时发出火灾,报警信号给报警控制器，并开启消防,水泵，经过供水管网抵达水雾喷头，,水雾喷头喷水灭火。系统工作原理,如图,4,-,3,-,1,所表示。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第38页,第四章第三节,二、系统适用范围,水喷雾灭火系统按防护目标主要分为灭火控火和防护冷却两大类，其适用范围随不一样防护目标而设定。,（一）灭火控火适用范围,以灭火控火为目标水喷雾系统主要适合用于以下范围：,1固体火灾。水喷雾系统适合用于扑救固体火灾。,2可燃液体火灾。水喷雾系统可用于扑救闪点高于60可燃液体火灾，如燃油锅炉、发电机油箱、输油管道火灾等。,3电气火灾,水喷雾系统离心雾化喷头喷出水雾含有良好电气绝缘性，所以水喷雾系统能够用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等电气火灾。,（二）防护冷却适用范围,以防护冷却为目标水喷雾系统主要适合用于以下范围：,1可燃气体和甲、乙、丙类液体生产、储存、装卸、使用设施和装置防护冷却。,2火灾危险性大化工装置及管道，如加热器、反应器、蒸馏塔等冷却防护。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第39页,第四章第三节,电厂建筑消防设施的配置使用方法及维护保养培训课件,第40页,第五章气体灭火系统,气体灭火系统是以一个或各种气体作为灭火介质，经过这些气体在整个防护区内或保护对象周围局部区域建立起灭火浓度实现灭火。气体灭火系统含有灭火效率高、灭火速度快、保护对象无污损等优点。气体灭火系统是依据灭火介质而命名，当前比较惯用气体灭火系统有二氧化碳灭火系统、七氟丙烷灭火系统、IG-541混合气体灭火系统、热气溶胶灭火系统等几个。,我们厂配置有低压二氧化碳气体灭火系统和七氟丙烷气体灭火系统两种,电厂建筑消防设施的配置使用方法及维护保养培训课件,第41页,第五章第一节,第一节 系统灭火机理,气体灭火系统灭火机理与气体灭火剂属性有密不可分关系，不一样灭火剂其灭火机理也各不相同，本节主要介绍四类常见气体灭火系统灭火机理。,一、二氧化碳灭火系统,二氧化碳灭火作用主要在于窒息，其次是冷却。在常温常压条件下，二氧化碳物态为气相，当贮存于密封高压气瓶中，低于临界温度31.4时是以气、液两相共存。在灭火过程中，当二氧化碳从贮存气瓶中释放出来，压力骤然下降，使得二氧化碳由液态转变成气态，分布于燃烧物周围，稀释空气中氧含量。氧含量降低会使燃烧时热产生率减小，而当热产生率减小到低于热散失率程度，燃烧就会停顿下来。这是二氧化碳所产生窒息作用。其次，二氧化碳施放时又因焓降关系，温度急剧下降，形成细微固体干冰粒子，干冰吸收其周围热量而升华，即能产生冷却燃烧物作用。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第42页,第五章第一节,二、七氟丙烷灭火系统,七氟丙烷灭火剂是一种无色无味、不导电气体，其密度大约是空气密度6倍，在一定压力下呈液态贮存。该灭火剂为洁净药剂，释放后不含有粒子或油状残余物，且不会污染环境和被保护精密设备。七氟丙烷灭火主要是由于它去除热量速度快，其次是灭火剂分散和消耗氧气。七氟丙烷灭火剂是以液态形式喷射到保护区内，在喷出喷头时，液态灭火剂迅速转变成气态需要吸收大量热量，降低了保护区和火焰周围温度。其次，七氟丙烷灭火剂是由大分子组成，灭火时分子中一部分键断裂需要吸收热量。其次，保护区内灭火剂喷射和火焰存在降低了氧气浓度，从而降低了燃烧速度。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第43页,第五章第二节,第二节 系统分类和组成,一、系统分类,（一）按使用灭火剂分类,1二氧化碳灭火系统,二氧化碳灭火系统是以二氧化碳作为灭火介质气体灭火系统。二氧化碳是一个惰性气体，对燃烧含有良好窒息和冷却作用。,二氧化碳灭火系统按灭火剂储存压力不一样可分为高压系统（指灭火剂在常温下储存系统）和低压系统（指将灭火剂在-18-20低温下储存系统）两种应用形式。管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。,低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷伎俩被控制在-18-20之间。经典低压储存装置是压力容器外包一个密封金属壳，壳内有隔热材料，在储存容器一端安装一个标准制冷装置，它冷却蛇管装于储存容器内。,2七氟丙烷灭火系统,以七氟丙烷作为灭火介质气体灭火系统。七氟丙烷灭火剂属于卤代烷灭火剂系列，含有灭火能力强、灭火剂性能稳定特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引发重视。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第44页,第五章第二节,（二）按系统结构特点分类,1无管网灭火系统（未设置不做详细讲解）,2管网灭火系统,管网灭火系统是指按一定应用条件进行计算，将灭火剂从储存装置经由干管、支管输送至喷放组件实施喷放灭火系统。,管网系统又可分为组合分配系统和单元独立系统。,组合分配系统是指用一套灭火系统储存装置同时保护两个或两个以上防护区或保护对象气体灭火系统。组合分配系统灭火剂设计用量是按最大一个防护区或保护对象来确定，如组合中某个防护区需要灭火，则经过选择阀、容器阀等控制，定向释放灭火剂。这种灭火系统优点使储存容器数和灭火剂用量能够大幅度降低，有较高应用价值。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第45页,电厂建筑消防设施的配置使用方法及维护保养培训课件,第46页,第五章第二节,电厂建筑消防设施的配置使用方法及维护保养培训课件,第47页,第五章第二节,（三）按应用方式分类,1全淹没灭火系统,全淹没灭火系统是指在要求时间内，向防护区喷射一定浓度气体灭火剂，并使其均匀地充满整个防护区灭火系统。全淹没灭火系统喷头均匀布置在防护区顶部，火灾发生时，喷射灭火剂与空气混合气体，快速在此空间内建立有效扑灭火灾灭火浓度，并将灭火剂浓度保持一段所需要时间，即经过灭火剂气体将封闭空间淹没实施灭火。,2局部应用灭火系统,局部应用灭火系统指在要求时间内向保护对象以设计喷射率直接喷射气体，在保护对象周围形成局部高浓度，并连续一定时间灭火系统。局部应用灭火系统喷头均匀布置在保护对象四面，火灾发生时，将灭火剂直接而集中地喷射到保护对象上，使其笼罩整个保护对象外表面，即在保护对象周围局部范围内到达较高灭火剂气体浓度实施灭火。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第48页,第五章第二节,（四）按加压方式分类,1自压式气体灭火系统,指灭火剂无需加压而是依靠本身饱和蒸气压力进行输送灭火系统。,2内储压式气体灭火系统,指灭火剂在瓶组内用惰性气体进行加压储存，系统动作时灭火剂靠瓶组内充压气体进行输送灭火系统。,3外储压式气体灭火系统,指系统动作时灭火剂由专设充压气体瓶组按设计压力对其进行充压灭火系统。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第49页,第五章第二节,二、系统组成,（一）外储压式七氟丙烷灭火系统,该系统由灭火剂瓶组、加压气体瓶组、驱动气体瓶组（可选）、单项阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。,（二）低压二氧化碳灭火系统,该系统由灭火剂储存装置、总控阀、驱动器、喷头、管道超压泄放装置、信号反馈装置、控制器等组成。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第50页,第五章第三节,第三节 系统工作原理及控制方式,气体灭火系统主要有自动、手动、机械应急手动和紧急开启/停顿四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式不一样而各不相同，下面列举外储压式七氟丙烷气体灭火系统进行介绍。,外储压式七氟丙烷灭火系统,系统处于准工作状态。当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，开启联动装置，经过一段时间延时，发出系统开启信号，开启驱动气体瓶组上容器阀释放驱动气体，打开通向发生火灾防护区选择阀，同时打开灭火剂瓶组容器阀，各瓶组灭火剂经连接管聚集到集流管，经过选择阀抵达安装在防护区内喷头进行喷放灭火，同时安装在管道上信号反馈装置动作，将信号传送到控制器，由控制器开启防护区外释放警示灯和警铃。,另外，经过压力开关监测系统是否正常工作，若开启指令发出，而压力开关信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上容器阀，实施人工开启灭火。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第51页,第五章第三节,二、系统控制方式,气体灭火系统详细控制过程见图,5,-,3,-,2,控制流程图所表示。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第52页,第五章第三节,（一）自动控制方式,本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一个探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不开启灭火装置释放灭火剂。如确需开启灭火装置灭火时，可按下“紧急开启按钮”，即可开启灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，相关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，开启气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发觉不需要开启灭火装置，可按下保护区外或控制操作面板上“紧急停顿按扭”，即可终止控制灭火指令发出。,（二）手动控制方式,将控制器上控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不开启灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上“紧急开启按钮”，即可开启灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。,不论装置处于自动或手动状态，按下任何紧急开启按扭，都可开启灭火装置，释放灭火剂，实施灭火，同时控制器马上进入灭火报警状态。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第53页,第五章第三节,（三）应急机械启开工作方式,用于控制器失效时，当职守人员判断为火灾时，应马上通知现场全部些人员撤离现场，在确定全部些人员撤离现场后，方可按以下步骤实施应急机械开启：手动关闭联动设备并切断电源；打开对应保护区选择阀；成组或逐一打开对应保护区储瓶组上容器阀，即刻实施灭火。,（四）紧急开启/停顿工作方式,用于紧急状态。情况一，当职守人员发觉火情而时气体灭火控制器未发出声光报警信号时，应马上通知现场全部些人员撤离现场，在确定全部些人员撤离现场后，方可按下紧急开启/停顿按钮，系统马上实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发觉为误报火警时可马上按下紧急开启/停顿按钮，系统将停顿实施灭火操作防止无须要损失。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第54页,第五章第四节,第四节 系统适用范围,气体灭火系统依据其灭火剂种类、灭火机理不一样，其适用范围也各不相同，下面分类进行分别介绍。,一、二氧化碳灭火系统,二氧化碳灭火系统可用于扑救灭火前可切断气源气体火灾；液体火灾或石蜡、沥青等可熔化固体火灾；固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；电气火灾。（我们厂主要应用在，集控,9.9,米电缆夹层、,0,米锅炉配电间、,12,、,6,米电子间和,24,米,8,个储煤罐）,该系统不得用于扑救硝化纤维、火药等含氧化剂化学制品火灾；钾、钠、镁、钛、锆等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾。,二、七氟丙烷灭火系统,七氟丙烷灭火系统适于扑救电气火灾；液体表面火灾或可熔化固体火灾；固体表面火灾；灭火前可切断气源气体火灾。,本系统不得用于扑救以下物质火灾：含氧化剂化学制品及混合物，如硝化纤维、硝酸钠等；活泼金属，如钾、钠、镁、钛、锆、铀等；金属氢化物，如氢化钾、氢化钠等；能自行分解化学物质，如过氧化氢、联胺等（我们厂主要应用在，,6.3,米两个直流间、两个蓄电池间、电气继电器室、,UPS,间、,12.6,米工程师站、打印机室）。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第55页,第五章第五节,第五节 系统设计参数,一、防护区设置要求（主要讲下安全要求）,设置气体灭火系统防护区应设疏散通道和安全出口，确保防护区内全部些人员在30s内撤离完成。,防护区内疏散通道及出口，应设消防应急照明灯具和疏散指示标志灯。防护区内应设火灾声报警器，必要时，可增设闪光报警器。防护区入口处应设火灾声、光报警器和灭火剂喷放指示灯，以及防护区采取对应气体灭火系统永久性标志牌。灭火剂喷放指示灯信号，应保持到防护区通风换气后，以手动方式解除。,防护区门应向疏散方向开启，并能自行关闭；用于疏散门必须能从防护区内打开。,灭火后防护区应通风换气，地下防护区和无窗或设固定窗扇地上防护区，应设置机械排风装置，排风口宜设在防护区下部并应直通室外。通信机房、电子计算机房等场所通风换气次数应大于每小时5次。,储瓶间门应向外开启，储瓶间内应设应急照明；储瓶间应有良好通风条件，地下储瓶间应设机械排风装置，排风口应设在下部，可经过排风管排出室外。,经过有爆炸危险和变电、配电场所管网，以及布设在以上场所金属箱体等，应设防静电接地。,有些人工作防护区灭火设计浓度或实际使用浓度，不应大于有毒性反应浓度。,防护区内设置预制灭火系统充压压力不应大于2.5MPa。,设有气体灭火系统场所，宜配置空气呼吸器。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第56页,第六章泡沫灭火系统,学习关键点,经过本章学习，掌握泡沫灭火系统组成和分类、使用范围、系统组件及设置要求等内容，熟悉其灭火机理和工作原理，了解储罐区液上喷射泡沫灭火系统和储罐区液下喷射泡沫灭火系统设计参数。,泡沫灭火系统是经过机械作用将泡沫灭火剂、水与空气充分混合并产生泡沫实施灭火灭火系统，含有安全可靠、经济实用、灭火效率高、无毒性等优点。伴随泡沫灭火技术发展，泡沫灭火系统应用领域愈加广泛。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第57页,第六章第一节,第一节 系统灭火机理,泡沫灭火系统灭火机理主要表达在以下几个方面：,（1）隔氧窒息作用。在燃烧物表面形成泡沫覆盖层，使燃烧物表面与空气隔绝，同时泡沫受热蒸发产生水蒸气能够降低燃烧物附近氧气浓度，起到窒息灭火作用。,（2）辐射热阻隔作用。泡沫层能阻止燃烧区热量作用于燃烧物质表面，所以可预防可燃物本身和附近可燃物质蒸发。,（3）吸热冷却作用。泡沫析出水对燃烧物表面进行冷却。,水溶性液体火灾必须选取抗溶性泡沫液。扑救水溶性液体火灾只能采取液上喷射泡沫，不能采取液下喷射泡沫。对于非溶性液体火灾，当采取液上喷射泡沫灭火时，选取普通蛋白泡沫液，氟蛋白泡沫液或水成膜泡沫液均可。对于非水溶性液体火灾，当采取液下喷射泡沫灭火时，必须选取氟蛋白泡沫液或水成膜泡沫液。泡沫液储存温度应为040。图,6,-,1,-1是泡沫灭火系统灭火过程图。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第58页,第六章第一节,火灾,火灾监控装置自动开启,消防值班人员手动开启,消防泵,水,泡沫液,百分比混合器,混合液,泡沫产生器,灭火,泡沫,图,6,-,1,-1泡沫灭火系统灭火过程图,电厂建筑消防设施的配置使用方法及维护保养培训课件,第59页,第五章第二节,第二节 系统组成和分类,泡沫灭火系统因为其保护对象储存或生产使用甲、乙、丙类液体特征或储罐形式特殊要求，其分类有各种形式，但其系统组成大致是相同。,一、系统组成,泡沫灭火系统普通由泡沫液、泡沫消防水泵、泡沫混合液泵、泡沫液泵、泡沫百分比混合器（装置）、泡沫液压力储罐、泡沫产生装置、火灾探测与开启控制装置、控制阀门及管道等系统组件组成。,二、系统分类,按喷射方式分为液上喷射、液下喷射、半液下喷射,液上喷射系统,泡沫从液面上喷入被保护储罐内灭火系统，与液下喷射灭火系统相比较，如图,6,-,2,-,1,所表示。这种系统有泡沫不易受油污染，能够使用廉价普通蛋白泡沫等优点。它有固定式、半固定式、移动式三种应用形式。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第60页,第六章第二节,泡沫液储罐,油罐,百分比混合器,泡沫产生器,防火堤,水泵,消防水池,图,6-2-1,固定式液上喷射泡沫灭火系统（压力式）,电厂建筑消防设施的配置使用方法及维护保养培训课件,第61页,第五章第三节,第三节 系统组件及设置要求,泡沫灭火系统组件由水源、泡沫消防泵（未专门设置）、泡沫液储罐、泡沫百分比混合装置、泡沫产生装置、阀门、管道及其它附件组成。,一、泡沫百分比混合器,泡沫百分比混合器是一个使水与泡沫原液按要求百分比混合成混合液，以供泡沫产生设备发泡装置。我国当前生产泡沫百分比混合器有环泵式泡沫百分比混合器、压力式百分比混合器、平衡压力泡沫百分比混合器、管线式泡沫百分比混合器。,我们厂采取是囊式压力式泡沫百分比混合器,压力式泡沫百分比混合器适合用于低倍数泡沫灭火系统，也可用于集中控制流量基本不变一个或多个防护区全淹没式高倍数泡沫灭火系统和局部应用式高倍数泡沫灭火系统。,压力式泡沫百分比混合器分为无囊式压力百分比混合器和囊式压力百分比混合装置（如图,6-3-1,所表示）两种，它们主要由百分比混合器与泡沫液压力储罐及管路组成。,电厂建筑消防设施的配置使用方法及维护保养培训课件,第62页,第五章第三节,图,6,-,3,-,1,囊
