电磁铁苏教版小学科学五年级上册市名师优质课比赛一等奖市公开课获奖课件.pptx

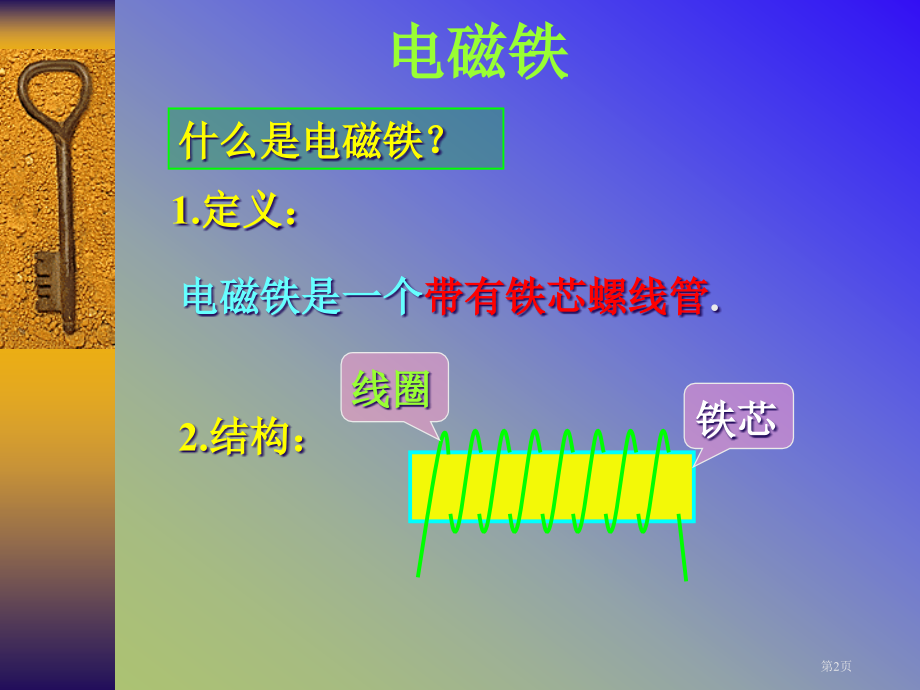

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三单元 电和磁,（苏教版）五年级科学上册,第1页,什么是电磁铁？,电磁铁,1.定义：,2.结构：,电磁铁是一个,带有铁芯螺线管,.,线圈,铁芯,第2页,第3页,1.制作：,线圈匝数不一样两个电磁铁,2.研究电磁铁磁性,猜测：电磁铁磁性跟哪些原因相关？,电磁铁磁性,电流,线圈匝数,（40匝和80匝）,制作、研究电磁铁,第4页,试验,现象,结论,（1）研究电磁铁磁性有没有,通电时电磁铁_,电磁铁通电时_磁性，断电时磁性_.,闭合和断开开关,吸引大头针,不吸引大头针,断电时电磁铁_,产生,消失,第5页,试验,（2）研究电磁铁磁性强弱跟电流关系,改变电流,经过电磁铁电流越_,电磁铁磁性_.,结论,增大电流电磁铁吸引,大头针数目_.,现象,越强,大,增多,第6页,改变线圈匝数,试验,现象,匝数越_,磁性越_.,多,强,结论,当电流一定时，电磁铁线圈匝数_,磁性_.,越多,越强,(3)研究电磁铁磁性跟线圈匝数关系,第7页,试验结论,电磁铁通电时_磁性，断电时磁性_；经过电磁铁电流越_，电磁铁磁性_；当电流一定时，电磁铁线圈匝数_，磁性_.,有,越强,越多,越强,大,消失,电磁铁优点,电磁铁磁性有没有，可用_来控制,电磁铁磁性强弱，可用_来控制,电磁铁极性变换，可用_来实现。,通断电,改变电流大小,改变电流方向,第8页,课堂练习,应用,1.电磁起重机,4.电磁继电器,3.电话听筒,2.电铃,1.电磁铁有许多优点:它磁性有没有能够由_来控制，磁性强弱能够由_来控制，磁极极性能够由_来控制；在线圈中插入_ 就成为电磁铁而使其磁性大大增强。在电流一定时，电磁铁线圈匝 _，极性越强,通电断电,电流大小,电流方向,铁芯,越多,第9页,第10页,第11页,A.S,1,接1，S,2,接3,D.S,1,接2，S,2,接3,C.S,1,接2，S,2,接4,B.S,1,接1，S,2,接4,2.如图所表示，要使电磁铁磁性最强，正确接法是 （）,R,4,3,S,2,S,1,2,1,R,D,第12页,谢谢指导！,第13页,
