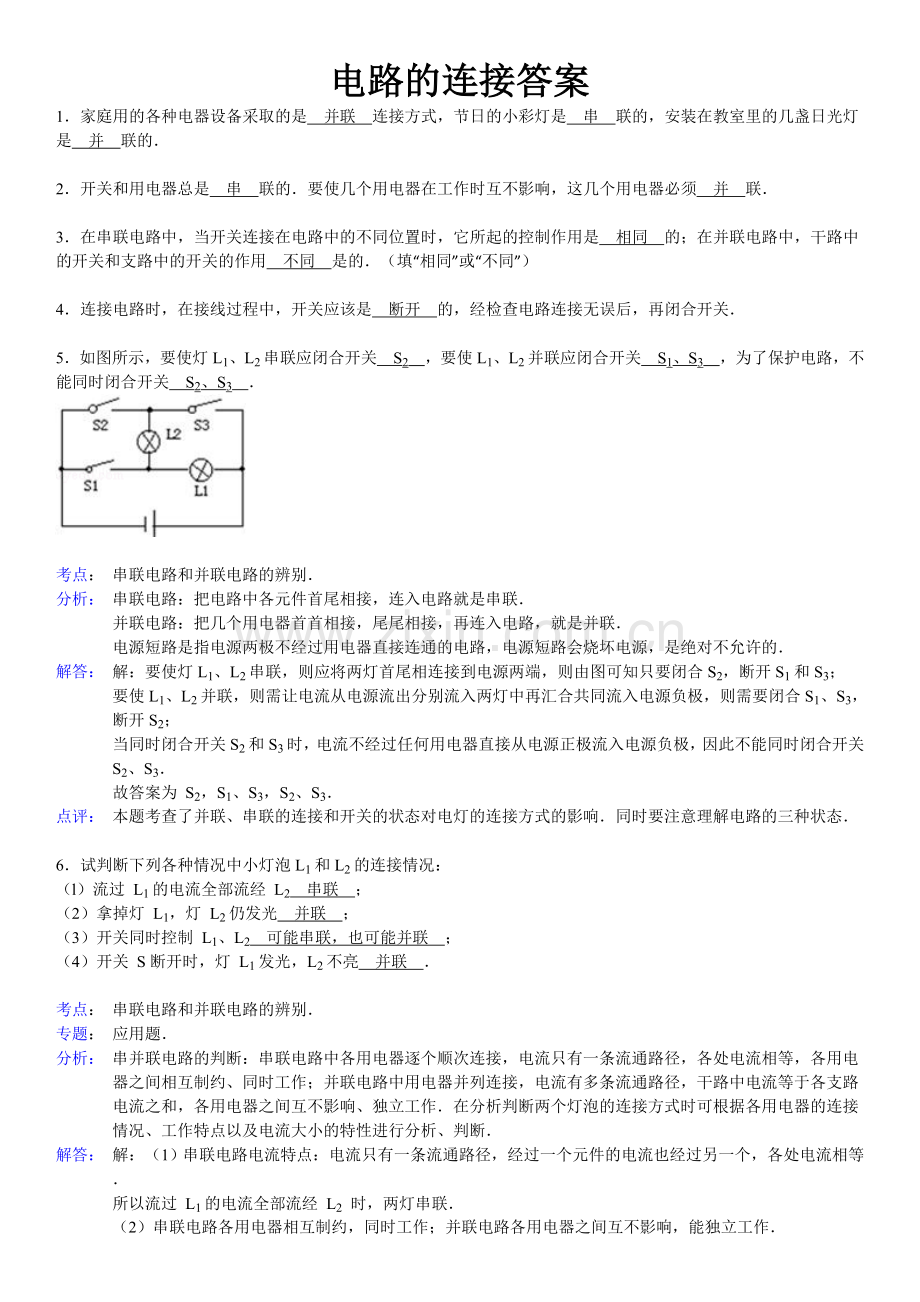

电路的连接答案
1．家庭用的各种电器设备采取的是　并联　连接方式，节日的小彩灯是　串　联的，安装在教室里的几盏日光灯是　并　联的．

2．开关和用电器总是　串　联的．要使几个用电器在工作时互不影响，这几个用电器必须　并　联．

3．在串联电路中，当开关连接在电路中的不同位置时，它所起的控制作用是　相同　的；在并联电路中，干路中的开关和支路中的开关的作用　不同　是的．（填“相同”或“不同”）

4．连接电路时，在接线过程中，开关应该是　断开　的，经检查电路连接无误后，再闭合开关．

5．如图所示，要使灯L1、L2串联应闭合开关　S2　，要使L1、L2并联应闭合开关　S1、S3　，为了保护电路，不能同时闭合开关　S2、S3　．

考点：
串联电路和并联电路的辨别．3791575
分析：
串联电路：把电路中各元件首尾相接，连入电路就是串联．
并联电路：把几个用电器首首相接，尾尾相接，再连入电路，就是并联．
电源短路是指电源两极不经过用电器直接连通的电路，电源短路会烧坏电源，是绝对不允许的．
解答：
解：要使灯L1、L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1和S3；
要使L1、L2并联，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需要闭合S1、S3，断开S2；
当同时闭合开关S2和S3时，电流不经过任何用电器直接从电源正极流入电源负极，因此不能同时闭合开关S2、S3．
故答案为 S2，S1、S3，S2、S3．
点评：
本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响．同时要注意理解电路的三种状态．

6．试判断下列各种情况中小灯泡L1和L2的连接情况：
（l）流过 L1的电流全部流经 L2　串联　；
（2）拿掉灯 L1，灯 L2仍发光　并联　；
（3）开关同时控制 L1、L2　可能串联，也可能并联　；
（4）开关 S断开时，灯 L1发光，L2不亮　并联　．

考点：
串联电路和并联电路的辨别．3791575
专题：
应用题．
分析：
串并联电路的判断：串联电路中各用电器逐个顺次连接，电流只有一条流通路径，各处电流相等，各用电器之间相互制约、同时工作；并联电路中用电器并列连接，电流有多条流通路径，干路中电流等于各支路电流之和，各用电器之间互不影响、独立工作．在分析判断两个灯泡的连接方式时可根据各用电器的连接情况、工作特点以及电流大小的特性进行分析、判断．
解答：
解：（1）串联电路电流特点：电流只有一条流通路径，经过一个元件的电流也经过另一个，各处电流相等．
所以流过 L1的电流全部流经 L2 时，两灯串联．
（2）串联电路各用电器相互制约，同时工作；并联电路各用电器之间互不影响，能独立工作．
所以拿掉灯 L1，灯 L2仍发光时，两灯并联．
（3）串联电路中，开关控制整个电路；并联电路中，干路开关控制整个电路，各支路开关控制个支路．
所以一个开关同时控制两盏灯时，两灯可能串联，也可能并联，且并联时开关在干路中．
（4）开关 S断开时，灯 L1发光，L2不亮，说明两灯不是串联，则是并联，且开关在灯L2支路中．
故答案为：串联；并联；可能串联也可能并联；并联．
点评：
本题是一道辨别串、并联电路的题目．关键是要了解串联和并联电路中各用电器工作特点以及串、并联电路电流的特点．

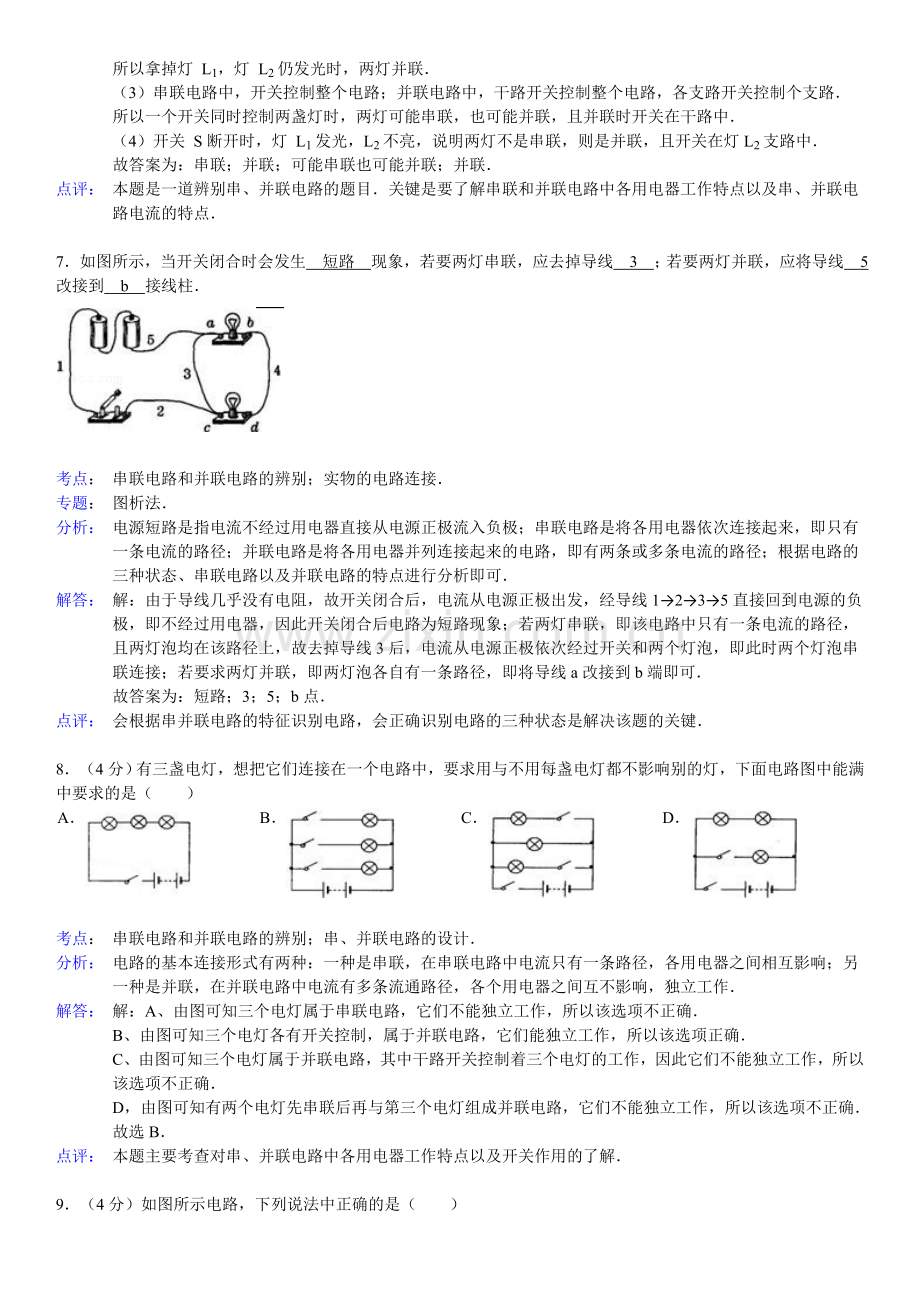

7．如图所示，当开关闭合时会发生　短路　现象，若要两灯串联，应去掉导线　3　；若要两灯并联，应将导线　5　改接到　b　接线柱．

考点：
串联电路和并联电路的辨别；实物的电路连接．3791575
专题：
图析法．
分析：
电源短路是指电流不经过用电器直接从电源正极流入负极；串联电路是将各用电器依次连接起来，即只有一条电流的路径；并联电路是将各用电器并列连接起来的电路，即有两条或多条电流的路径；根据电路的三种状态、串联电路以及并联电路的特点进行分析即可．
解答：
解：由于导线几乎没有电阻，故开关闭合后，电流从电源正极出发，经导线1→2→3→5直接回到电源的负极，即不经过用电器，因此开关闭合后电路为短路现象；若两灯串联，即该电路中只有一条电流的路径，且两灯泡均在该路径上，故去掉导线3后，电流从电源正极依次经过开关和两个灯泡，即此时两个灯泡串联连接；若要求两灯并联，即两灯泡各自有一条路径，即将导线a改接到b端即可．
故答案为：短路；3；5；b点．
点评：
会根据串并联电路的特征识别电路，会正确识别电路的三种状态是解决该题的关键．

8．（4分）有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的灯，下面电路图中能满中要求的是（　　）

A．

B．

C．

D．

考点：
串联电路和并联电路的辨别；串、并联电路的设计．3791575
分析：
电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．
解答：
解：A、由图可知三个电灯属于串联电路，它们不能独立工作，所以该选项不正确．
B、由图可知三个电灯各有开关控制，属于并联电路，它们能独立工作，所以该选项正确．
C、由图可知三个电灯属于并联电路，其中干路开关控制着三个电灯的工作，因此它们不能独立工作，所以该选项不正确．
D，由图可知有两个电灯先串联后再与第三个电灯组成并联电路，它们不能独立工作，所以该选项不正确．
故选B．
点评：
本题主要考查对串、并联电路中各用电器工作特点以及开关作用的了解．

9．（4分）如图所示电路，下列说法中正确的是（　　）

A．
S1闭合，S2断开时灯都不会亮
B．
S1断开，S2闭合时电源被短路

C．
S1、S2都闭合时灯都不会亮
D．
S1、S2都闭合时灯都会亮

考点：
电路的三种状态．3791575
分析：
由电路图可知，开关S1处于干路上，开关S2处于支路上，结合电路的三种状态进行分析判断灯泡的亮暗情况．
解答：
解：A、S1闭合，S2断开时灯泡都会亮，不符合题意；
B、S1断开，S2闭合时电路处于断路状态，不符合题意；
C、S1、S2都闭合时，两灯泡被导线短路了，所以都不会亮，符合题意；
D、S1、S2都闭合时，两灯泡被导线短路了，所以都不会亮，不符合题意；
故选C．
点评：
解决此类题目要结合电路的三种状态进行分析解答．

10．（4分）如下图所示电路，电灯、电铃、电动机都并联的是（　　）

A．

B．

C．

D．

考点：
串联电路和并联电路的辨别．3791575
分析：
串联电路中各用电器之间首尾相接，电路中只有一条电流的流通路径；
并联电路中各个用电器之间并列连接（首与首相连，尾与尾相连），电路中有多条电流的流通路径．
解答：
解：A、如图A所示，电铃与其中一个电灯并列连接后，又与另一个电灯串联，因此该电路属于混联电路．
B、如图B所示，电动机、电铃以及电灯并联连接（首与首相连，尾与尾相连），因此属于并联电路．
C、如图C所示，电铃与电灯串联后，又与另一电灯并列连接，故该电路是混联电路．
D、如图D所示，电动机和电铃串联后，又与电灯并列连接，属于混联电路．
故选B．
点评：
本题主要考查对串、并联电路中各用电器连接特点的了解．

11．（4分）某同学想用一只开关控制两只灯泡，要求开关闭合时，只有一盏灯亮，断开时两灯同时发光，则下面图中符合要求的电路是（　　）

A．

B．

C．

D．

考点：
串、并联电路的设计；电路的三种状态．3791575
分析：
开关与两个灯泡串联时，用电器同时工作或同时不工作；并联电路支路中的开关只控制该支路的用电器，所以A B C选项都不符合要求，当两个灯泡串联，开关与其中一个灯泡并联时，则符合题中的要求．
解答：
解：根据串联电路中开关的作用以及并联电路中支路开关的作用可以得出，A B C选项错误，D电路符合要求；
故选D
点评：
会设计串、并联电路，会判断出电路中开关所起的作用，会根据电路图分析出正确的电路．

12．（4分）（2010•北海）居民楼的楼道里，夜间只是偶尔有人经过，灯总是亮着将造成很大的浪费．科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合．如图所示的电路中，属于楼道灯的电路是（　　）

A．

B．

C．

D．

考点：
家庭生活自动化 智能化；家庭电路的连接．3791575
专题：
信息给予题；设计与制作题．
分析：
开关控制灯泡时，开关和灯泡是串联的，光控开关和声控开关同时闭合时，灯泡才工作．所以两个开关串联再和灯泡串联连接在电路中．
解答：
解：A、只要天黑时，没有人走动，灯泡就发光．不符合题意．
B、只要有人走动或只要天黑时，灯泡都发光．不符合题意．
C、只要有人走动，天不黑，灯泡就发光．不符合题意．
D、只有人走动，并且天黑时，灯泡才能发光．符合题意．
故选D．
点评：
根据实际情况能设计符合要求的电路，设计电路时，用电器一般有串联、并联、部分电路短路．

13．解答：
解：图一，从正极开始分支，一支经灯泡、开关回到负极；另一支经另一只灯泡回到负极；如图：

图二：从正极开始依次连接灯泡、开关、另一只灯泡回到负极；如图：

点评：
本题考查根据实物图连接电路图，关键是明白实物图中各个用电器的连接情况；根据实物图连接电路图是整个初中物理的难点，也是中考必考的内容．
　14．

15．（2005•河池）如图所示电路：
（1）闭合开关后电路将　短路　（选填“通路”或“断路”或“短路‘）；
（2）去掉导线a后，电路是　串　联电路；
（3）改变a、b、c三根导线中一根的接法，使电路成为并联电路（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）．

考点：
电路的三种状态；实物的电路连接；串联电路和并联电路的辨别．3791575
专题：
作图题．
分析：
电路有三种状态：通路、断路和短路．
通路是指处处连通的电路．
断路是指某处断开的电路．
短路是指电流没有经过用电器而直接流回负极的电路．这种情况非常危险．
串联是指用电器依次连接的电路．
并联是指用电器并排连接的电路．
解答：
解：（1）如果直接闭合开关，则电流直接通过开关、导线c、导线a流回电源负极．电路中会形成短路现象，非常危险．
（2）如果去掉导线a后，电流依次通过开关和两个灯泡，是串联电路．
（3）如果想形成并联电流，则需要将两个灯泡并排连接，使电流分为两条支路分别通过两个灯泡．
故答案为：
（1）短路
（2）串联
（3）

点评：
本题考查学生对电路三种基本状态和串、并联电路的掌握情况．

16．如图所示是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡，电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法．

考点：
串联电路和并联电路的辨别；串、并联电路的设计．3791575
专题：
简答题．
分析：
基本的电路连接形式有两种：一种是串联，串联电路中各用电器相互关联，同时工作或同时停止工作；另一种是并联，并联电路中各用电器互不影响，各自独立工作．
解答：
答：猜想：灯泡L与电动机M是并联的．
判断方法：当听不到电动机的压缩声时，打开冰箱门看灯是否亮．
点评：
本题考查了对串联和并联电路中各用电器工作特点的了解．
　17.解：先画出电源的符号，按电流流向法从正极开始，依次画出开关S、电流表、开关S、灯泡L2、回到电源的负极，再把灯泡L1并联在灯泡L2两端，且电压表测量L1的电压．如图所示：

18. 解：由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：
