工 程 标 准

管道安装设计图例
标准号: BA3-1-1-96
修改号
日期 1996年 5 月 10 日
中国石化北京设计院

共 17 页 第 18 页

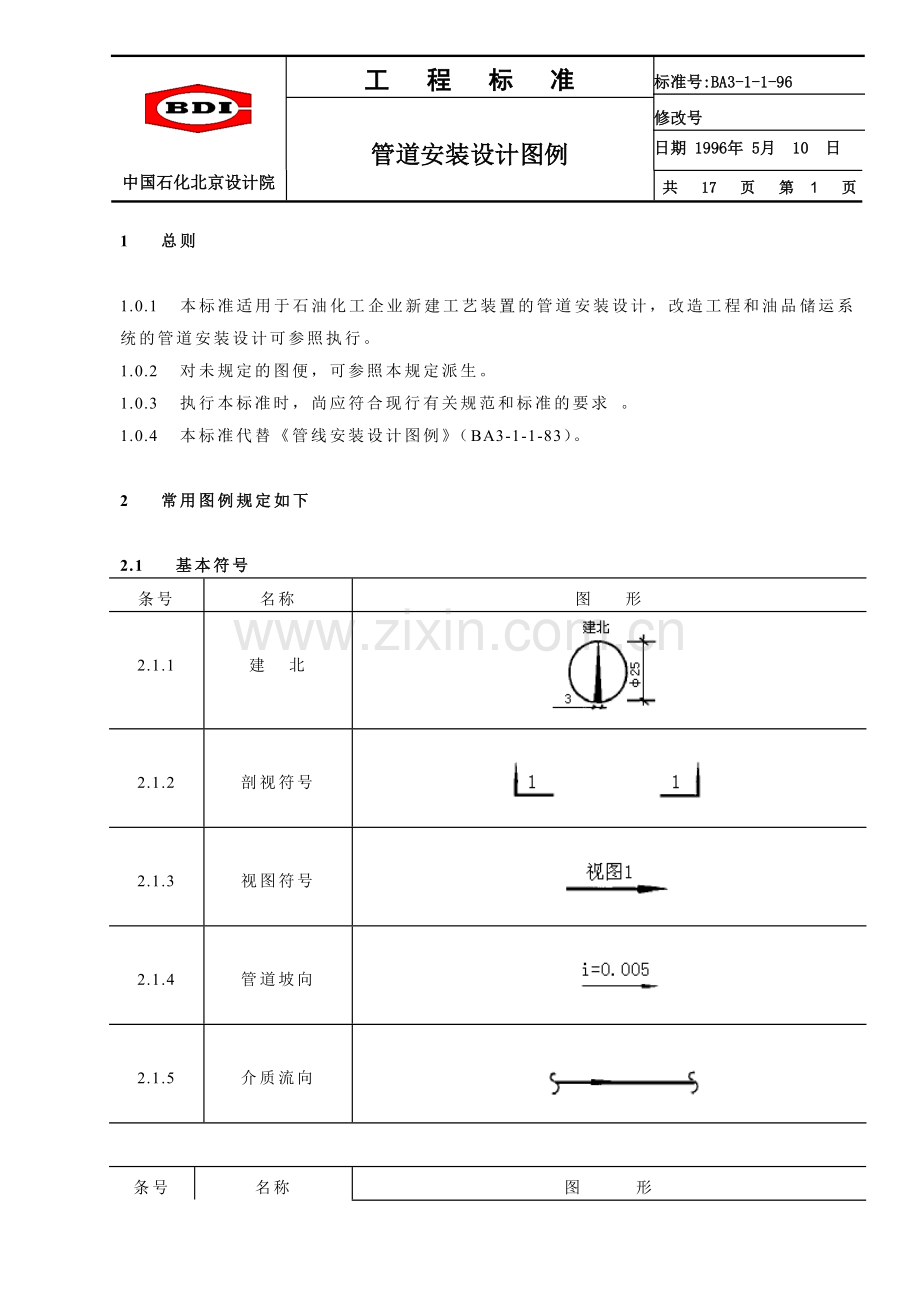

1 总则

1.0.1 本标准适用于石油化工企业新建工艺装置的管道安装设计，改造工程和油品储运系统的管道安装设计可参照执行。
1.0.2 对未规定的图便，可参照本规定派生。
1.0.3 执行本标准时，尚应符合现行有关规范和标准的要求 。
1.0.4 本标准代替《管线安装设计图例》（BA3-1-1-83）。

2 常用图例规定如下

2.1 基本符号
条号
名称
图 形

2.1.1

建 北

2.1.2

剖视符号

2.1.3

视图符号

2.1.4

管道坡向

2.1.5

介质流向

条号
名称
图 形

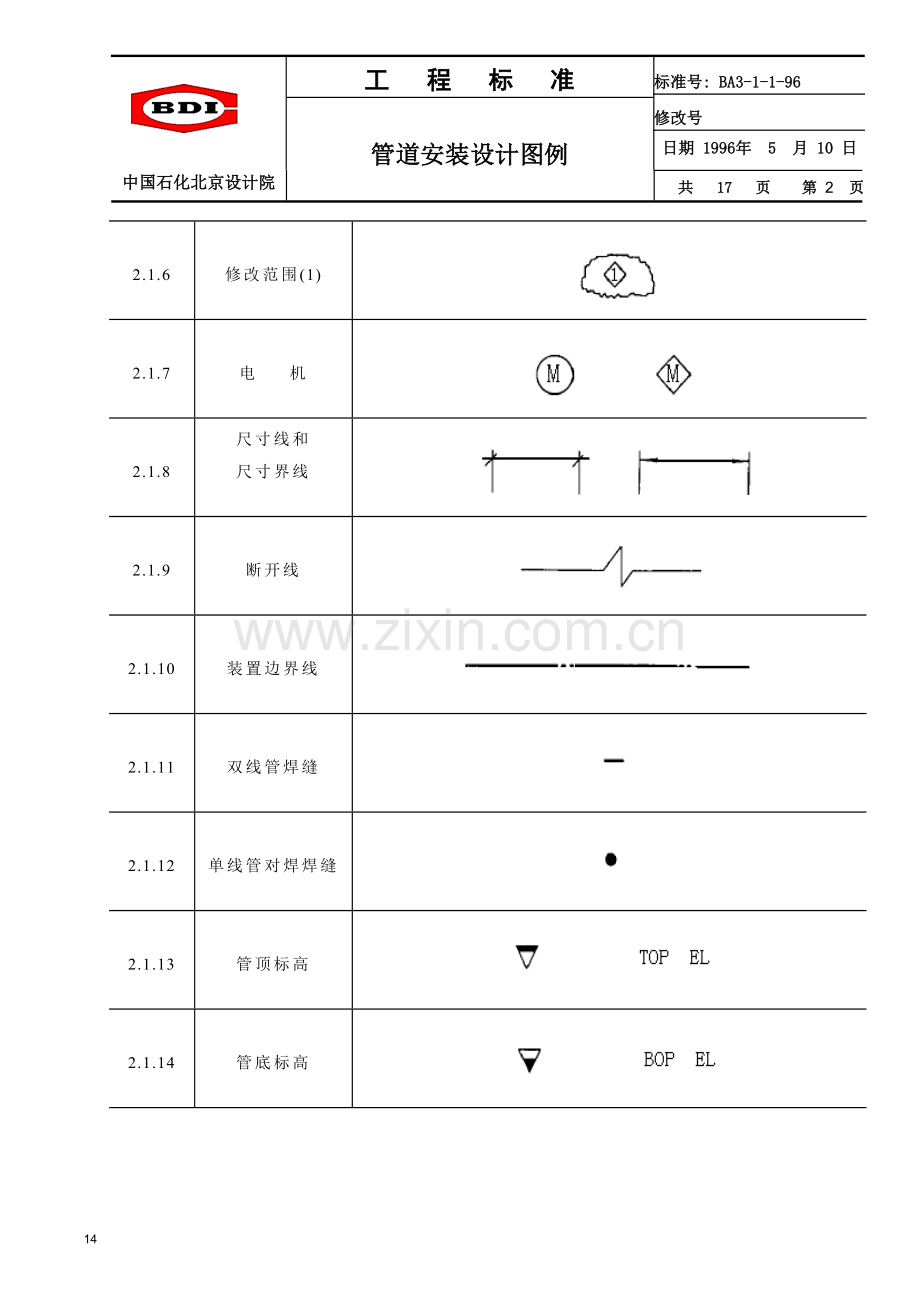

2.1.6

修改范围(1)

2.1.7

电 机

2.1.8

尺寸线和
尺寸界线

2.1.9

断开线

2.1.10

装置边界线

2.1.11

双线管焊缝

2.1.12

单线管对焊焊缝

2.1.13

管顶标高

2.1.14

管底标高

条号
名称
图 形

2.1.15

管中心标高

2.1.16

一般标高

注:(1)在菱形符号内用阿拉伯数字注明修改次娄数

2.2 管子
条号
名称
图 形

单线
双线
小管径
大管径

2.2.1

新设管道

2.2.2
预定要设置的管道、原有管道

2.2.3

被遮蔽的管道

2.2.4

隔热管道

2.2.5

伴热管道

2.3 管道重叠,交叉
条号
名称
图 形

单 线
双 线

2.3.1
管道重叠

2.3.2
管道交叉

2.4 弯头
条号
名称
图 形

单 线
双 线

2.4.1

90°对焊弯头

2.4.2

90°承插焊、螺纹弯头

2.4.3

45°对焊弯头

2.4.4

45°承插焊、螺纹弯头

2.5 三通
条号
名称
图 形

单 线
双 线

2.5.1

对焊三通

2.5.2

承插焊、螺纹三通

2.6 大小头
条号
名称
图 形

单 线
双 线

2.6.1

同心大小头

2.6.2

偏心大小头

2.7 其它管件
条号
名称
图 形

单 线
双 线

2.7.1

对焊管帽

2.7.2

平盖封头

2.7.3

承插焊、螺纹管帽

2.7.4

加强管接头

2.8 法兰
条号
名称
图 形

单 线
双 线

2.8.1

对焊法兰

2.8.2

平焊法兰

2.8.3

法兰盖

2.9 阀门
条号
名称
图 形

2.9.1

闸 阀

2.9.2

截止阀
针形阀

2.9.3

止回阀

2.9.4

角 阀

2.9.5

球 阀

2.9.6

蝶 阀

2.9.7

减压阀

2.9.8

疏水阀

2.9.9

旋塞阀

条号
名称
图 形

2.9.10

呼吸阀

2.9.11

底阀

2.9.12

直通调节阀

2.9.13

三通调节阀

2.9.14

蝶型调节阀

2.9.15

角型调节阀

2.9.16

弹簧安全阀

2.9.17

重锤安全阀

2.9.18

电动阀

条号
名称
图 形

2.9.19

气动阀

2.9.20

电磁阀

2.9.21

液压阀

2.10 特殊管件及管道小型设备
条号
名称
图 形

2.10.1

波纹(1)
补偿器

2.10.2

球形补偿器

2.10.3

桶式过滤器

2.10.4

临时过滤器

2.10.5

Y型过滤器

条号
名称
图 形

2.10.6

T型侧流式过滤器

2.10.7

T型直通式过滤器

2.10.8

直通视镜

2.10.9

角型视镜

2.10.10

孔 板

2.10.11

容积式流量计涡轮式流量计靶式流量计电磁流量计

2.10.12

转子流量计

2.10.13

文丘里管流量计

2.10.14

金属软管

条号
名称
图 形

2.10.15

软管接头

2.10.16

阻火器

2.10.17

限流孔板

2.10.18

“8”字盲板

2.10.19

盲板

2.10.20

消声器

2.10.21

漏斗

注:(1) 按实际波数画。

2.11 支吊架
条号
名称
图 形

2.11.1

导向支架

2.11.2

滑动支架

2.11.3

固定支架

2.11.4

弹簧支吊架

2.12 建筑物 构筑物
条号
名称
图 形

2.12.1

柱

2.12.2

梁

2.12.3

平台

2.12.4

栏杆

2.12.5

斜梯

2.12.6

直梯

2.12.7

梯凳

2.12.8

围堰

条号
名称
图 形

2.12.9

明沟

2.12.10

管沟

2.12.11

阀井

2.12.12

烟囱

2.12.13

道路

2.12.14

门

2.12.15

窗

2.12.16

地面

2.12.17

吊装孔

2.13 设备(1)
条号
名称
图 形

2.13.1

立式容器塔

2.13.2

悬挂式容器

2.13.3

卧式容器

2.13.4

箱式容器

2.13.5

球形容器

2.13.6

圆筒炉

条号
名称
图 形

2.13.7

卧式炉

2.13.8

浮头式换热器

2.13.9

固定管板式换热器

2.13.10

U形管式
换热器

2.13.11

重沸器

2.13.12

空冷器

2.13.13

浸没式换热器

2.13.14

泵

2.13.15
桥式吊车

条号
名称
图 形

2.13.16

管接口

2.13.17

人孔
手孔

2.13.18

视镜

注:(1)本节仅适用于装置设备布置图,对于管道布置图可根据需要派生。

编制 牛中军
校审 徐心兰
审定 张德姜
会签 徐思文
叶维祯
