奔驰CI策划方案(终).doc

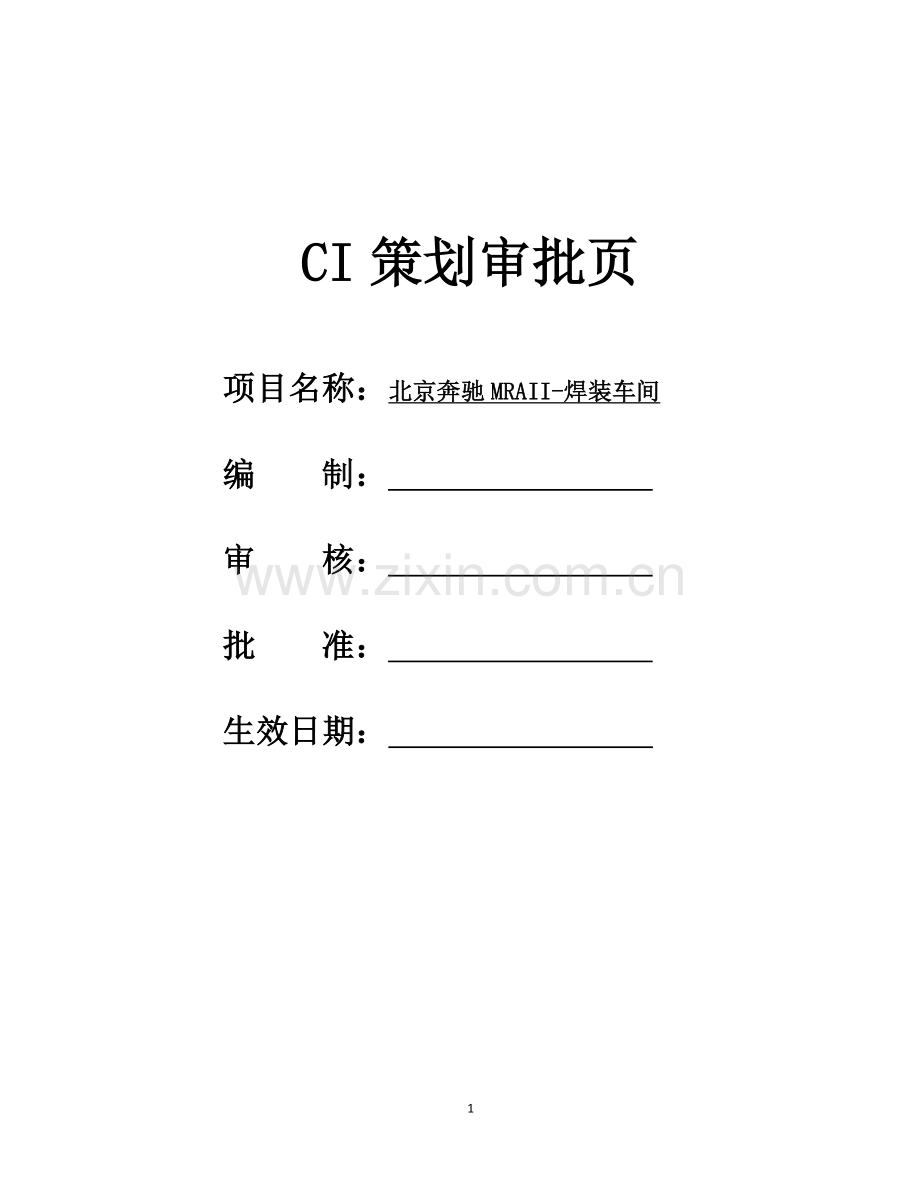

CI策划审批页

项目名称：北京奔驰MRAII-焊装车间

编 制：

审 核：

批 准：

生效日期：

CI策划方案 报审表
工程名称：北京奔驰MRAII-焊装车间工程 报审表编号（审批部门填）：
文件名称
CI策划方案
编制单位
北京奔驰MRAII-焊装车间项目
文件编号

现行版本
第一版
编制人员
张二林、王建伟
经理部审核意见：

签字： 年 月 日
事业部意见：

审核人： 年 月 日
公司党群工作部意见：

审核人： 年 月 日
分管领导意见：

签字： 年 月 日

CI策划方案
一、编制依据
根据中建总公司新版《CI视觉识别规范手册（电子版）》
二、组织管理执行机构
项目成立CI管理执行小组：成员由技术、工程、安全、物资、消防、生活管理等有关人员参加；办公室设在工程部，由项目书记负责日常CI管理工作。（见表）
项目CI管理执行小组基本情况
本工程CI 管理执行小组成立时间2013年3月15日
管理执行小组成员名单
职务
姓名
性别
出生年月
进入项目时间
备 注
组 长
宋 波
男
1980年10月
2013年3月1日

副组长
马国辉
男
1982年11月
2013年3月1日

组员
张二林
男
1981年04月
2013年3月1日

组员
周信年
男
1984年07月
2013年3月1日

组员
王 东
男
1985年09月
2013年3月1日

组员
吕学生
男
1963年09月
2013年3月1日

组员
王建伟
男
1987年08月
2013年3月1日

组员
曹卫东
男
1974年11月
2013年3月1日

组员
陈高山
男
1985年11月
2013年3月1日

组员
刘善盈
男
1958年02月
2013年4月15日

组员
黎佩奇
男
1989年03月
2013年3月1日

组员
辛 亮
男
1982年04月
2013年3月1日

组员
周启钊
男
1987年01月
2013年5月4日

组员
魏 军
男
1988年11月
2013年4月15日

组员
李航
男
1988年11月
2013年4月15日

组员
陈存敏
男
1989年07月
2013年3月1日

项目CI负责人： 王 建 伟

三、实施方案
3.1、工地大门
本工程在东侧设一主入口，采用门楼式大门，开启式8米大门，供车辆及人员进出。本工程在项目办公区设无门楼式大门，开启式6米大门，供管理人员进出使用。
1、门楼式大门
A、大门门体形象
a、材质：型钢框架 ，铁皮全封焊固 。
b、规格：大门形式为四开门，总宽度为8米，高度为2米；
c、色彩：大门颜色为白色、正腰1米涂刷中建蓝色。
d、文字组合：大门正面中建蓝色底板上按规范喷涂刘炳森手书“中国建筑”字样。
B、门柱及门楣形象：
a、材质： 钢结构主体架，外封彩钢板。
b、尺寸：门柱截面尺寸为1X1米，总高度为6.5米， 其中门楣高度为1.5米，大门净高度为5米。
c、色彩：从地面起2米高为蓝色，2－5 米处为白色；门楣为蓝色，标志反白，字为白色。
d、标志与文字组合：标志尺寸为1X1米，内容分为两排，上排为中国建筑第八工程局，下排为承建北京奔驰MRAⅡ-焊装车间工程。

2、办公区大门：无门楼式
a、材质：主体架为焊管¤50毫米，厚度为国标。
b、规格：大门形式为对开门式，总宽度为6米，高度2米，每扇门面积为3×2米（宽×高）。
c、色彩：大门颜色为银粉色。
d、文字组合及其它：
每扇门正腰安装一块面积为1×3米（高×宽）冷轧板，颜色为中建蓝色（C100 M30以下简称蓝色），下面用白色隶书字体书写“”字样，门柱尺寸为0.8×0.8米，高度为2.2米，其中0.2为柱帽高度，柱帽为梯形，顶面积为0.6×0.6米。门柱通体为蓝色。

3.2、围墙
围墙：采用可重复使用的金属式围墙。
用蓝色板与白色板的组合，自大门边第二块板（白色）起，每隔5-8块蓝色板，设一块白色板，在白色板上制作中建标识与“”繁体手书字体上下组合图形（蓝标、黑字）。图形组合尺寸在0.5X0.6(高X宽)之间,具体位置见附图。

3.3、品牌宣传墙
门楼式大门两侧安装品牌宣传墙。尺寸4X6M,大门左侧为八局精品工程图片，右侧为本工程效果图。

3.4、旗帜
1、企业旗帜：
A、公司旗帜的形式：即标志与“中国建筑工程总公司”和“中国建筑股份有限公司”字样组合。
B、旗帜使用场合：各级法人单位（含委托法人）永久性办公场所大门入口处的显要位置；各级法人单位（含委托法人）的正式会议室或接待室；各级法人单位（含委托法人）召开正式会议的会场；各法人单位（含委托法人）举行的各种开、竣工仪式；施工现场（条件不具备的特例除外），亦应悬挂公司旗帜（具体形式见附图）。

2、公司桌旗及落地旗：
A、施工现场会议室、项目经理室摆放桌旗及立旗（国旗、公司旗）。
B、施工现场书记室办公桌摆放桌旗（党旗、公司旗）。

2）彩旗：
A、彩旗形式：竖式（3：2比例）。
B、彩旗使用场合：各种开、竣工仪式；重大活动；可依需使用。
C、彩旗一律为刀形旗，旗面不得印有总公司标志

3.5、现场办公室及生活和生产用临时建筑物
1、现场办公室：
A、材料：彩板房、彩钢门、塑钢窗。
B、外部形象：房檐为蓝色。墙体为白色。楼梯护栏为蓝色。
侧外墙安装“中国建筑”B式组合。
C、内部形象：墙面和顶棚为白色，地面为木地板，窗户安装中建蓝布卷帘，普通职员办公桌和办公柜为灰色。
D、项目经理办公室使用原木深褐色办公桌和办公柜，办公桌上摆放总公司桌旗（国旗与司旗组合）
E、项目书记办公室使用原木深褐色办公桌和办公柜，办公桌上摆放总公司桌旗（党旗与司旗组合）
F、办室内墙上安装对应岗位责任制。不得有粘纸、污损现象。

2、现场会议室或接待室：
A、外部形象：同现场办公室外部形象。
B、内部形象：墙面、顶棚为白色；地面为水泥地铺地板；室内窗帘为蓝色；会议桌为原木深褐色的长圆弧型，摆放总公司桌旗。
C、主墙由左向右分别悬挂中建信条内容，左侧为企业使命、愿景图牌，右侧为核心价值观、企业精神两块图牌并排悬挂。
D、两侧墙体悬挂总公司代表性工程照。
E、主墙对面设本工程效果图。

3、现场门卫室：
材质同现场办公室，门上粘贴门牌，形式同现场办公室门牌。室内责任制度图牌，形式等同于办公室内图牌。

3.6、现场图牌
1、施工图牌
A、主要包括总公司企业理念、工程概况、工程平面图、组织结构、安全制度等。
B、图牌位置：安装于办公楼对面。
C、图牌规格：图牌为长方形，竖式组合，高宽或长宽为3：2，选用不锈钢支架，颜色为不锈钢本色。
D、图牌标准组合形象：采用单体组合，底色为白色。
组合形式：在施工图牌左侧单独置一CI图牌，绘制B式组合规范。底色为白色，标识和字为蓝色，辅助图形为灰色。其他图牌的标题为红色，内容为蓝色（黑体字）

2、项目经理部名牌：
A、材质：不锈钢拉丝板。
B、样式： A式组合，蓝标、蓝字，企业名称下方划一横线（黑色），横线下方书写项目经理部名称、字为黑色。
C、位置：名牌悬挂办公室入口处显要位置的墙上。

3、办公室门牌：
A、材质：不锈钢拉丝板。
B、尺寸：长宽为28×9厘米（长×宽），标志尺寸为4.5×4.5厘米，字等同或小于标识。
C、颜色：不锈钢拉丝板本色、蓝标、黑字。
D、位置：正面贴于办公室门上。

4、办公室内图牌：
A、图牌内容：主要有岗位责任制、施工网络图等。
B、图牌式样：制作为白色底版，红色标题、蓝色（黑体字）内容 。
C、图牌规格：长宽比例3：2
D、标准组合：在每一个图牌右下方落款处，采用A式组合，蓝标、黑字。

5、导向牌
A、材质：不锈钢支撑架，牌面为不锈钢板材。
B、尺寸：牌面尺寸55×70厘米。
C、标准组合：B式组合规范
D、颜色：钢管为不锈钢本色，牌面白色。蓝标、黑字导向牌内容字体为黑色，箭头为红色（只能左右方向）。

3.7、生活临建
1、现场宿舍：
A、材料：彩板房、铝合金窗。
B、外部形象：房檐为蓝色。墙体为白色。楼梯护栏为蓝色。
C、内部形象：墙面和顶棚为白色，地面为木地板。
D、在生活区入口处有导向牌标明“宿舍区”字样。
E、生活区内外整洁、卫生，宿舍要有门牌、宿舍管理制度。

2、现场食堂：
A、外部形象参见现场办公室，食堂门牌上严禁使用中建标识。
B、食堂制度同办公室室内图牌，证件齐全有效（卫生许可证、健康证）
C、入口外有导向牌标明“食堂”字样。
D、地面铺磁砖，日常保持干净、卫生。

3、卫生间：
A、办公区卫生间外部形象等同于现场办公室，卫生间门牌严禁使用中建标识，卫生间内有管理制度（形式同办公室图牌，不要有中建标识）。
B、生活区卫生间：外部形象等同于现场宿舍。内部地面为水泥地。墙面镶贴白瓷砖，高度依需自定，并有冲水设备。
C、内部要干净、卫生。
3.8、机械设备
配电箱：
左边门居中为B式组合，标志尺寸为8×8厘米和5×5厘米（大、小配电箱），蓝标、黑字；右边门有电警示标志。

3.9、安全标语
项目统一使用制作，蓝底白字（黑体字）。

3.10、人员着装形象
1、安全帽：
在安全帽前方正中绘制中建标识（LG）。标志尺寸为：3.5×3.5厘米。安全帽颜色分为红、白、黄、蓝四种颜色。
红色安全帽（两侧制有）为上级领导、外来检查人员和来宾使用；　　　　　　　　　　
红色安全帽（两侧制有“安全加编号”）为现场安全员使用；
白色安全帽（两侧制有“编号”）为项目部管理人员使用；
黄色安全帽（两侧制有“编号”）为一般工人使用；
蓝色安全帽（两侧制有“编号”）为特种作业操作人员使用。

2、胸卡
A、材质：项目管理人员卡芯PVC版，施工工人胸卡卡芯使用210克铜版纸。
B、规格：5.5×9厘米。
C、标准组合：蓝标、黑字。
D、胸卡带（项目管理人员）为中建蓝印有

3、名片：
A、通用规格：9X5.4厘米，白底、竖式。
B、上部为B式组合，标识（LG）只能同法人单位及委托法人组合。
C、非法人单位名称、职务、职称等内容写在姓名下方。
D、名片的右下角制作辅助图形。

4、服装：
管理人员服装分为春秋装、夏装、鞋、冬大衣及现场工装。
1）、管理人员服装分为春秋装和夏装两个系列。
A、春秋装系列为浅灰色上衣配藏蓝色裤子，内配浅蓝色衬衣、领带、腰带。
B、新款夏装为白色灰领T恤衫配藏蓝色裤子

C、管理人员施工现场工装为蓝衣蓝裤（专用腰带），安全员配安全背心。

领带、领带夹、胸牌、男女式腰带

棉衣、工作鞋

2）、现场施工工人春秋着装施工专用背心，夏天着文化衫。

四、现场CI管理措施
北京奔驰MRAⅡ-焊装车间工程
“CI”管理工作措施
项目部从进场开始就把争创CI优质工地作为重要目标，在实施过程中，严格按照施工现场CI标准执行，把外塑形象与内练素质统一起来，坚持以CI形象来促进项目内部管理，通过实施CI形象，形成一种良好的企业形象。
为做好CI管理工作，我们采取以下措施：
1、 成立项目CI管理领导小组，项目经理任组长，项目执行经理任副组长，成员由项目技术部、工程部、安全部、物资部、综合办公室等部门负责人及工长组成。明确分工，对项目CI总体规划进行讨论，制定规章制度。
2、学习掌握新的CI标准。首先是严格执行总公司新版CI标准方案，组织职工学习、熟练掌握和运用CI标准，使全体职工对新版CI有了一个系统的认识：同时，要求CI管理领导小组成员将CI标准运用到施工过程中。
3、努力作好CI工作。在工程现场、生活区域布局中充分体现CI形象，为保证CI工作的准确性、规范性，要求每一项内容都严格按照CI手册去执行，为保证制作的规范化，项目经常进行自检、交底检查，对不规范的地方及时整改，确保制作的准确性。
北京奔驰MRAⅡ-焊装车间项目在企业形象规范上作了一些工作，达到了良好的宣传企业功能，我们将继续努力，为进一步推动企业的发展做出新的贡献。

五、CI达标项目一览表
序号
CI项目名称
数量
材质
备注
1
门楼
1套
钢结构

2
院内施工图牌
10块
不锈钢

3
项目经理部名牌
1块
不锈钢拉丝

4
岗位责任制
27块
展板

5
办公室门牌
44块
不锈钢拉丝

6
施工导向牌
1个
不锈钢

7
大 门
2个
铁

8
围墙（内、外）
350m
铁制围挡板

9
胸 卡
19个
PVC

10
窗 帘
64个
亚麻布卷帘

11
宿 舍
80间
活动房

12
食 堂
4间
彩钢板

13
卫生（洗手）间
4间
彩钢板

14
安全帽
50个
玻璃钢

15
一级配电箱
6个
怡达

16
文化墙
22m

17
警示牌
150块
车贴腹铝塑板

18
操作规程
48块
车贴腹铝塑板

19
办公区栏杆标语
1套
铁架绷布

20
宣传标语
15条
布

21
经理办公桌
1张
木

22
经理办公室沙发
1张
皮

23
电脑
4

24
旗帜
3

25
桌旗
3

26
总公司代表性工程照片
6
镜框

27
服 装
19件
总公司

28
安全员袖标
20个
布

29
兼职安全员袖标
50个
布

30
看火人袖标
50个
布

一、工地外貌

门楼式大门

主入口门卫室及保安

二、现场临建

办公区外景

办公区内景

项目经理室内景

项目经理

项目经理门牌及桌旗 项目经理岗位责任制

会议室内景

企业宗旨 质量方针

窗帘、代表图片

代表工程图片

会议室门牌

项目经理部名牌

办公区门卫室

门卫室门牌
门卫管理制度

三、现场图牌

施工图牌

企业文化墙

安全宣传画

导 向 牌

警示镜

四、生活临建

宿舍区外景

生活区院内

生活区院内

生活区消火栓

员工宿舍

宿舍管理制度 门 牌

宿舍区导向牌

食堂门牌 食堂导向牌

食堂卫生管理制度

餐厅内景

厨房内景

卫生间门牌

卫生间管理制度

洗手间内部

盥洗室
五、施工机械设备

配电箱

吊车标识牌

洒水车

六：现场标示

现场警示牌

吸烟亭、饮水处

钢筋加工棚

箱式变压器

一级配电箱

二级配电箱

库房警示标志

乙炔瓶储存箱警示标示

现场警示标志
