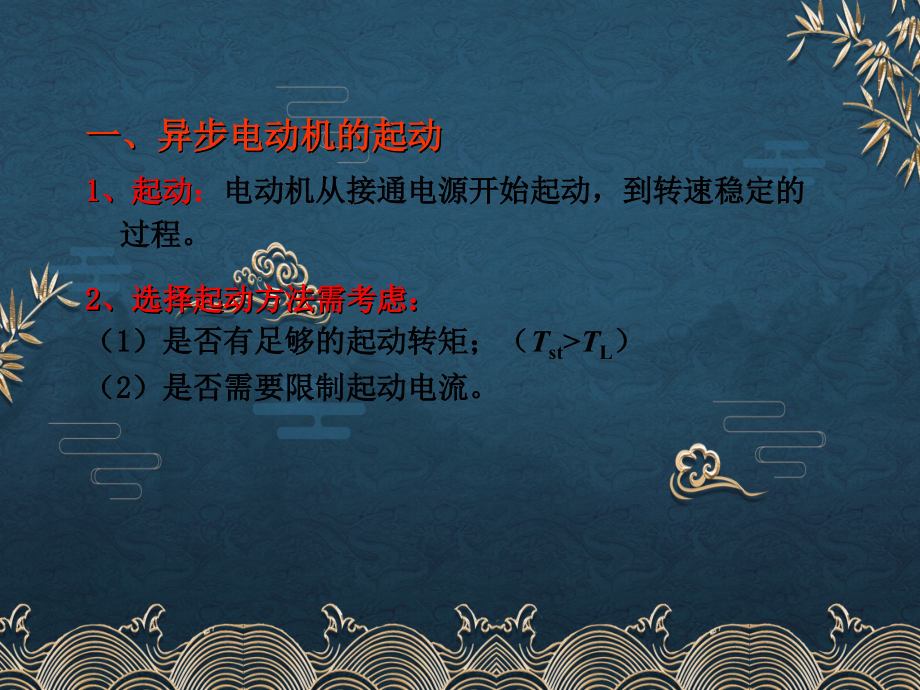

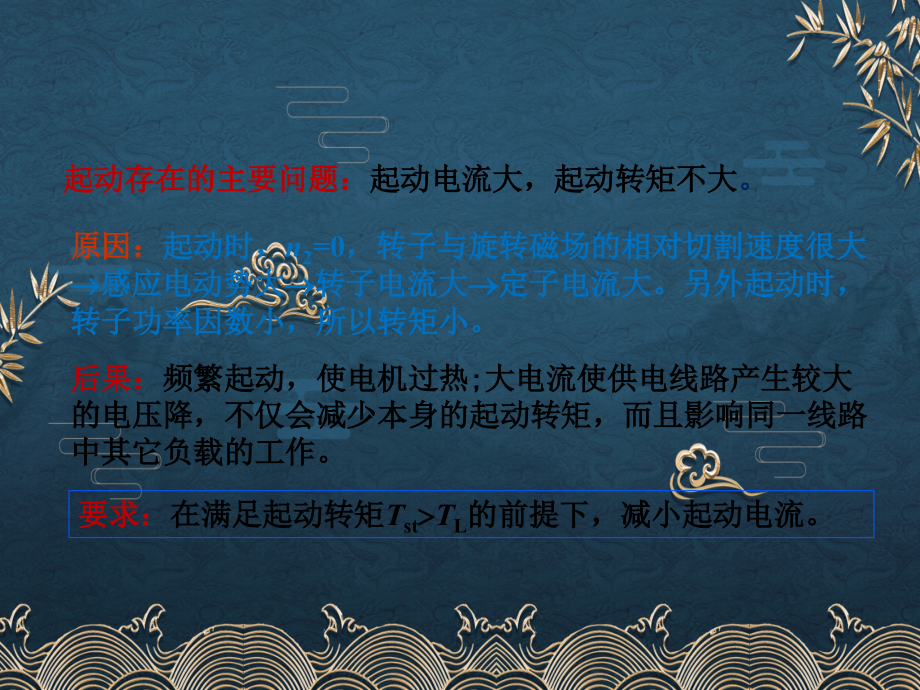

单元,39,三相异步电动机的起动,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,1,、起动,：,电动机从接通电源开始起动，到转速稳定的过程,。,2,、选择起动方法需考虑：,（,1,）是否有足够的起动转矩,；（,T,st,T,L,）,（,2,）是否需要限制起动电流。,一、,异步电动机的起动,起动存在的主要问题：,起动电流大，起动转矩不大,。,后果：,频繁起动，使电机过热,;,大电流使供电线路产生较大的电压降，不仅会减少本身的起动转矩，而且影响同一线路中其它负载的工作。,要求：,在满足起动转矩,T,st,T,L,的前提下，减小起动电流。,原因：,起动时，,n,2,=,0,，转子与旋转磁场的相对切割速度很大,感应电动势大,转子电流大,定子电流大。另外起动时，转子功率因数小，所以转矩小。,1,、直接起动（全压起动）：,适合于小容量电动机；电源 容量足够大。,2,、降压起动,：,（,1,）,Y,换接起动,（,2,）,自耦降压起动,二、,笼型异步电动机的起动,规定：,7.5 kW,以下直接起动,7.5 kW,以上，且电源容量能满足起动电流倍数,3+,1,4,I,S,I,N,电源容量,(kVA),电机功率,(kW),（,1,）,Y,换接起动,适用范围,:,正常运行时定子绕组为三角形连接,Y,起动,U,1,U,2,V,1,V,2,W,1,W,2,|Z|,正常,运行,U,1,U,2,V,1,V,2,W,1,W,2,|Z|,分析,：,因为,T,st,U,1,2,降压起动,：,直接起动,：,这种方法适合于空载或轻载起动,（,2,）自耦降压起动,设自耦变压器,U,2,=KU,1,可以分析出：,线路起动电流和起动转矩都减小到,K,2,倍,如,QJ3,型自耦变压器有,0.4,、,0.6,、,0.8,三个抽头，可以根据起动要求选择。如果选,0.6,R,2,I,st,R,2,T,st,T,0,T,m,T,st,n,1,R,2,R,2,n,N,n,2,T,N,在转子电路中串入适当的起动电阻,R,2,。,就可以达到减小起动电流,增大起动转矩的目的。,广泛应用于要求起动转矩较大的卷扬机、起重机等场合。,三、,绕线转子电动机的起动,方法,
