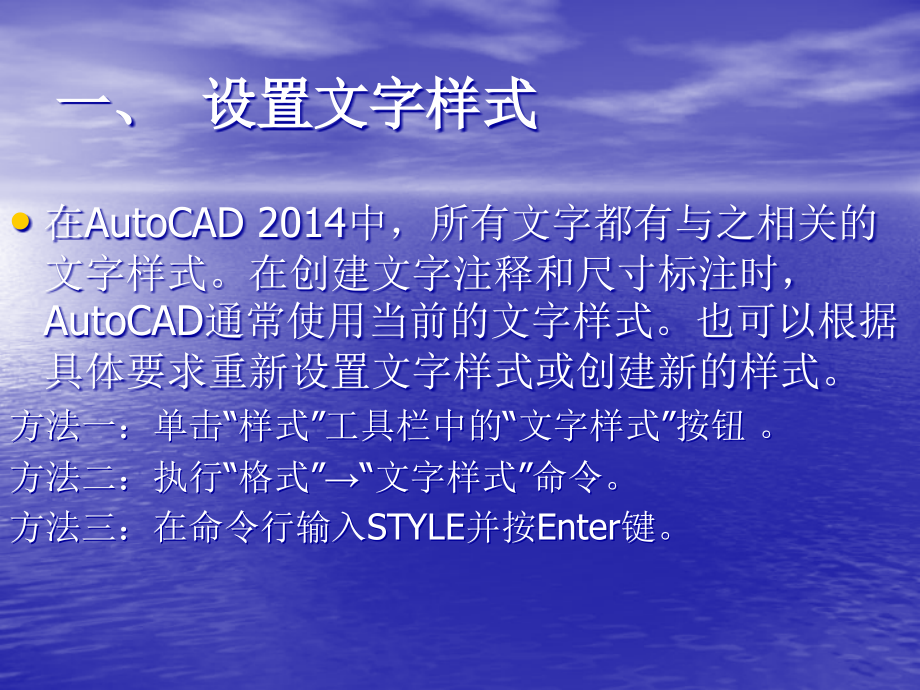

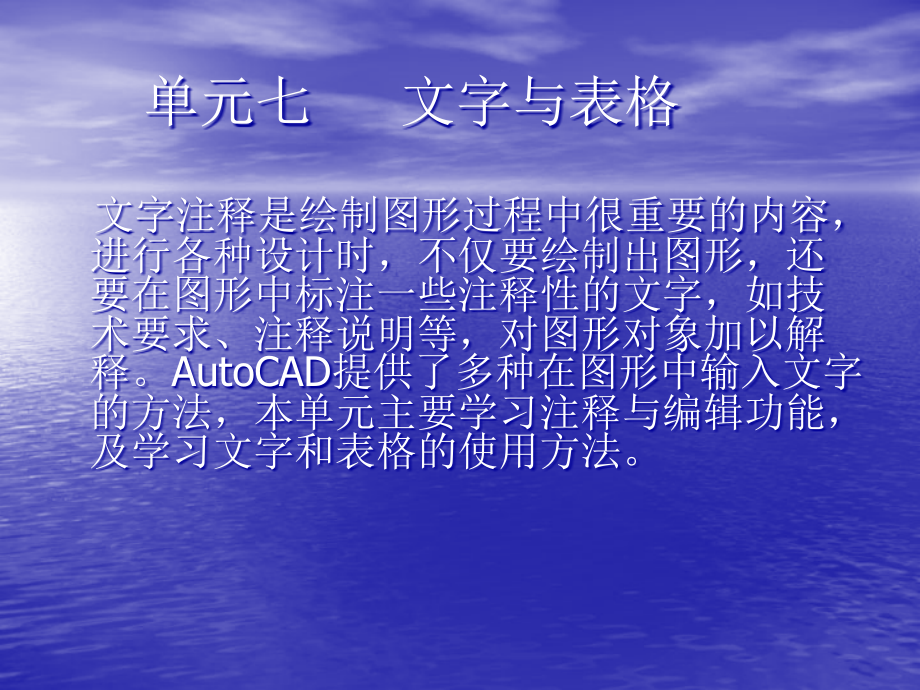

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单元七,文字与表格,文字注释是绘制图形过程中很重要的内容，进行各种设计时，不仅要绘制出图形，还要在图形中标注一些注释性的文字，如技术要求、注释说明等，对图形对象加以解释。,AutoCAD,提供了多种在图形中输入文字的方法，本单元主要学习注释与编辑功能，及学习文字和表格的使用方法。,一、,设置文字样式,在,AutoCAD 2014,中，所有文字都有与之相关的文字样式。在创建文字注释和尺寸标注时，,AutoCAD,通常使用当前的文字样式。也可以根据具体要求重新设置文字样式或创建新的样式。,方法一：单击“样式”工具栏中的“文字样式”按钮,。,方法二：执行“格式”“文字样式”命令。,方法三：在命令行输入,STYLE,并按,Enter,键。,（一）设置样式名,（二）,设置字体和大小,（三）设置文字效果,（四）,预览与应用文字样式,二、创建与编辑单行文字,（一）创建单行文字,（二）使用文字控制符,（三）编辑单行文字,利用,DDEDIT,命令可以对单行文字进行编辑，但是只能修改单行文字的内容，不能编辑文字的格式，如字体修改、调整位置、文字高度等。在执行放入过程中，系统会保持文字编辑的工作状态，用户可以连续编辑不同的文字。,三、创建与编辑多行文字,（一）创建多行文字,方法一：单击“绘图”工具栏中的“多行文字”按钮,。,方法二：执行“绘图”“文字”“多行文字”命令。,方法三：在命令行中输入,MTEXT,并按,Enter,键。,（二）编辑多行文字,方法一：执行“修改”“对象”“文字”“编辑”命令。,方法二：在命令行中输入,DDEDIT,并按,Enter,键。,方法三：单击“文字”工具栏中的“多行文字”按钮,。,四、创建表格样式和表格,在,AutoCAD 2014,中可以使用创建表格命令来创建表格，还可以从,Microsoft Excel,中直接复制表格，并将其作为,AutoCAD,表格对象粘贴到图形中，也可以从外部直接导入表格对象。此外，还可以将输出来自,AutoCAD,的表格数据，以供在,Microsoft Excel,或其他应用程序中使用。,（一）新建表格样式,方法一：执行“格式”“表格样式”命令。,方法二：在命令行中输入,TABLESTYLE,并按,Enter,键。,方法三：单击“文字”工具栏中的“多行文字”按钮,。,（二）设置表格的数据、标题和表头样式,在“新建表格样式”对话框中，可以在“单元样式”选项组的“显示表格中的单元样式,”,下拉列表框中选择“数据”“标题”和“表头”选项，分别设置表格的数据、标题和表头对应的样式。,（三）管理表格样式,在,AutoCAD 2014,中，可以使用“表格样式”对话框来管理图形中的表格样式。在“表格样式”对话框的“样式”列表中显示当前图形所包含的表格样式；在“预览”区域显示选中表格的样式；在“列出”下拉列表框中，可以选择“样式”列表是显示图形中的所有样式，还是正在使用的样式。,另外，在“表格样式”对话框中，还可以单击“置为当前”按钮，将选中的表格样式设置为当前；单击“修改”按钮，在打开的“修改表格样式”对话框中可以修改选中的表格样式,，,单击“删除”按钮，可以删除选中的表格样式。,（四）创建表格,方法一：执行“绘图”“表格”命令。,方法二：在命令行中输入,TABLE,并按,Enter,键。,方法三：单击“绘图”工具栏中的“表格”按钮,。,（五）编辑表格和表格单元,在,AutoCAD 2014,中，可以使用表格的右键快捷菜单编辑表格。当选中整个表格时，右键快捷菜单显示,的左图,所示的内容；当选中表格单元时，其右键快捷菜单显示,的右图,所示的内容。,
