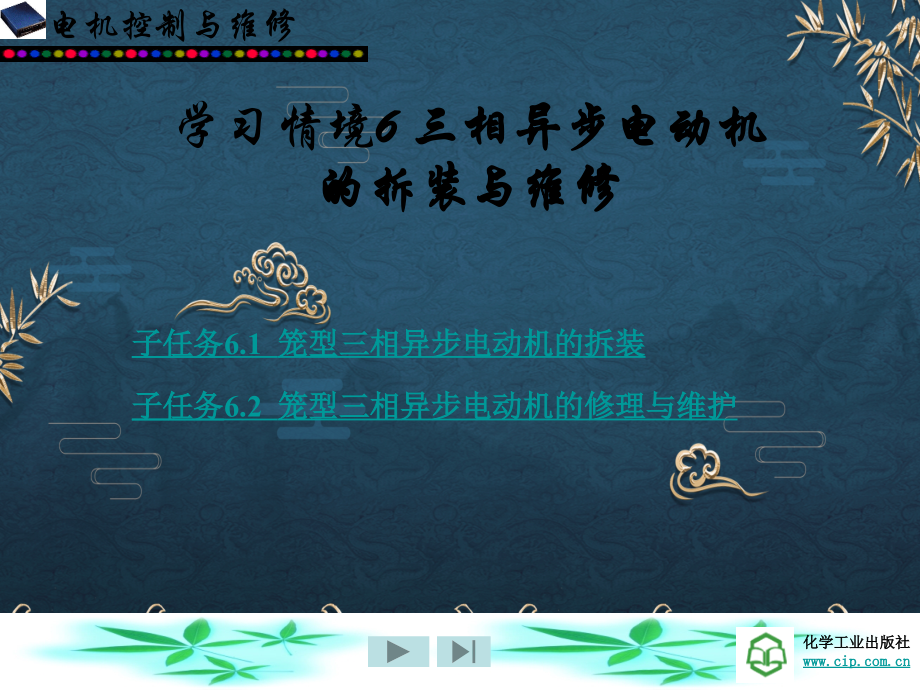

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,学习情境,6 三相异步电动机,的拆装与维修,子任务6.1,笼型三相异步电动机的拆装,子任务6.2,笼型三相异步电动机的修理与维护,电机控制与维修,化学工业出版社,学习情境,6 三相异步电动机,的拆装与维修,【任务目标】,技能目标：,1.能拆卸笼型三相异步电动机；,2.能装配笼型三相异步电动机；,3.能分析修理笼型三相异步电动机的简单常见故障；,4.能实施笼型三相异步电动机的维护。,知识目标：,1.了解笼型三相异步电动机的结构；,2.熟悉电动机常用维修工具及仪器；,3.掌握笼型三相异步电动机拆装方法、维修方法。,电机控制与维修,任务6.1 笼型三相异步电动机,的拆装,【任务描述】,三相异步电动机种类繁多，按转子结构分主要有笼型和绕线型两大类；异步电动机虽然分类方法不同，但基本结构却大致相同。三相异步电动机主要由静止的定子和转动的转子两大部分组成。,三相异步电动机的拆装是电动机检查、清洗、修理的必要步骤，如果拆装不当，把零部件及装配位置弄错，将给拆装造成困难。因此，电动机的拆装训练十分必要。,掌握三相异步电动机的拆装方法和技术，是电动机检查、修理的基本技能。,电机控制与维修,任务6.1 笼型三相异步电动机,的拆装,【子任务目标】,技能目标：,1.能拆卸笼型三相异步电动机；,2.能装配笼型三相异步电动机。,知识目标：,1.了解三相异步电动机的结构；,2.熟悉单相变压器的工作原理；,3.掌握笼型三相异步电动机的拆装方法和技术。,电机控制与维修,任务6.1 笼型三相异步电动机,的拆装,【知识准备】,（一）三相异步电动机的结构,三相异步电动机种类繁多，按转子结构分主要有笼型和绕线型两大类；基本结构大致相同。,三相异步电动机主要由静止的定子和转动的转子两大部分组成。定子与转子间有一个很小的气隙。如图（b）所示。,定子是异步电动机的静止不动部分，主要包括定子铁芯、定子绕组和机座。,转子是电机的旋转部分，主要由转子铁芯、转子绕组、转轴等组成。,气隙,。,电机控制与维修,任务6.1 之,【知识准备】,电机控制与维修,图6.1.1 三相异步电动机结构,放大,放大,任务6.1 之,【知识准备】,电机控制与维修,图6.1.2 定子铁心,图6.1.3 定子铁心槽形,放大,放大,任务6.1 之,【知识准备】,电机控制与维修,图6.1.4 定子绕组的连接,图6.1.5 鼠笼型转子绕组,放大,放大,任务6.1 之,【知识准备】,电机控制与维修,图6.1.6 绕线型转子绕组,放大,放大,任务6.1 之,【知识准备】,电机控制与维修,表6-1-1 三相异步电动机铭牌,三相异步电动机型号,任务6.1 之,【知识准备】,（一）三相异步电动机的结构,三相异步电动机的额定值,（1）额定功率,P,N,（kW）：指电动机在额定工作状态时，电动机轴上输出的机械功率。,（2）额定电压,U,N,（V）：指电动机额定工作状态时，电源加于定子绕组上的线电压。,（3）额定电压,I,N,（A）：指电动机额定工作状态时，电源供给定子绕组上的线电流。,（4）额定转速,n,N,（r/min）：指电动机额定工作状态时，转轴上的每分钟转速。,（5）额定频率,f,N,（Hz）：指电动机所接交流电源的频率。,（6）额定工作制：指电动机在额定状态下工作，可以持续运转的时间和顺序，可分为额定连续定额S1.短时定额S2.断续定额S3三种。,电机控制与维修,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,1.常用工具,1）螺丝刀,2）电工钳,（1）钢丝钳,（2）,尖嘴钳,（3）断线钳,（4）,剥线钳,（5）内、外圆卡圈钳,电机控制与维修,图6.1.8 内、外圆卡圈钳,图6.1.7 剥线钳,放大,放大,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,1.常用工具,3）活扳手,4）试电笔,5）手锯,电机控制与维修,（a）活扳手结构 （b）套筒扳手,图6.1.9 活扳手,图6.1.11 试电笔的正确使用,放大,放大,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,1.常用工具,6）游标卡尺 7）钢直尺,电机控制与维修,图6.1.14 钢直尺的使用方法,图6.1.13 游标卡尺的读数方法,图6.1.14 钢直尺的使用方法,放大,放大,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,2.电机拆装专用工具,1）榔头,2）拉具,电机控制与维修,图6.1.16 拉具,图6.1.17 皮带轮、轴承的拆卸,图6.1.15 榔头,放大,放大,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,3.电机拆装用仪器仪表,1）万用表,2）兆欧表,电机控制与维修,图6.1.19 手摇式兆欧表,图6.1.18 DT-890型,数字式万用表表面图,放大,放大,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,3.电机拆装用仪器仪表,2）兆欧表,（1）手摇式兆欧表的结构,手摇式兆欧表由一个手摇直流发电机和两个互成角度的线圈及永久磁铁组成。通常,有500V、l000V、2500V 3种规格。不同电压兆欧表的选用，见表6-1-2,。,表6-1-2 兆欧表的选用,电机控制与维修,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,3.电机拆装用仪器仪表,2）兆欧表,（2）兆欧表的使用方法及原理,兆欧表上一般有,3个接线柱，分别标有L（线路）、E（接地）和G（屏蔽），L接在被测物或与大地绝缘的导体部分，E接在被测物的外壳或大地，G接,在被测物的屏蔽层或不需测量的部分。,电机、电器设备绝缘电阻的测量。,测量前先将被测电器设备的电源切断，将绕组导线（通过接线端钮）与大地接通，进行充分放电以保证安全。,a、兆欧表测电机、电器设备对地的绝缘电阻,。如图6-1-19（b）。,b、电动机相间绝缘电阻的测量。,电机控制与维修,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,3.电机拆装用仪器仪表,2）兆欧表,（2）兆欧表的使用方法及原理,电机控制与维修,图6.1.20 兆欧表测绝缘电阻的方法,放大,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,3.电机拆装用仪器仪表,2）兆欧表,（2）兆欧表的使用方法及原理,照明及动力线路对地绝缘电阻的测量。,如图（a）,。,利用兆欧表也可以检查电动机绕组的断路故障。,电缆绝缘电阻的测量。如图,（c）,。,（3）兆欧表在使用时的注意事项,在进行测量前应先切断电源，被测电器设备要对地进行放电，以保证人身安全。用兆欧表测量过的电气设备，也要及时接地放电，方可进行再次测量。,兆欧表接线柱与被测电气设备间的测量连线，不能采用双股绝缘线或绞线，而只能采用单股线分开单独连接，以避免因绞线间的绝缘不良而引起测量误差。,电机控制与维修,任务6.1 之,【知识准备】,（二）电机常用拆装工具及仪器仪表,3.电机拆装用仪器仪表,2）兆欧表,（3）兆欧表在使用时的注意事项,测量前要先检查兆欧表是否完好。在兆欧表未接上被测电气设备之前，摇动手柄达到,n,120 r/min，将接线柱 L和E的连线分开，观察表针是否指在“”位置，然后将两个连线短接，观察表针是否指在“0”位置。如果表针不能指到该指的位置，则表明兆欧表有故障，应检修后方可使用。,在摇动手柄时，应由慢逐渐到快，然后保持,n,120 r/min左右并持续 1min。若发现表针指“0”，则说明可能发生短路，此时就不应再摇动手柄，以防止表内线圈过热损坏。,兆欧表在使用时应放在平稳的水平位置,。,为安全起见，测量时两手不得同时接触兆欧表的两接线柱或测量导线的金属部位。,电机控制与维修,任务6.1 之,【知识准备】,（三）轴承,轴承的品种和规格很多，中小型电动机一般采用滚珠轴承和滚柱轴承。,1.轴承的结构,滚珠轴承结构如图,（a）所示，滚柱轴承结构如图（b）所示。,电机控制与维修,图6.1.21 滚动轴承的结构,放大,任务6.1 之,【知识准备】,（三）轴承,2.轴承的型号,电机控制与维修,轴承内径,直径系列,类型,结构型式,宽度系列,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,1）电动机电源线的拆卸,2）电动机机座的拆卸,电机控制与维修,图6.1.22 小型电动机的拆卸,放大,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,3）皮带轮或靠背轮（联轴器）的拆卸,4）电动机端盖的拆卸,电机控制与维修,图6.1.24 电动机风扇、风扇罩的拆卸,图6.1.23 皮带轮的拆卸,放大,放大,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,4）电动机端盖的拆卸,电机控制与维修,图6.1.25 电动机后端盖的拆卸,放大,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,4）电动机端盖的拆卸,电机控制与维修,图6.1.26 电动机前端盖的拆卸,放大,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,4）电动机端盖的拆卸,电机控制与维修,图6.1.27 Y2电动机后端盖的拆卸,放大,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,5）轴承的拆卸,（1）用拉钩拆卸轴承,（2）热套轴承的拆卸,（3）转子悬空拆卸轴承,电机控制与维修,图6.1.28 拉钩拆卸轴承,图6.1.29 转子悬空拆卸轴承,任务6.1 之,【知识准备】,放大,放大,（四）三相异步电动机的拆装,1.三相异步电动机的拆卸,5）轴承的拆卸,（4）端盖内轴承的拆卸。如图6.1.30,。,（5）废轴承的拆卸。如图6.1.31,。,电机控制与维修,图6.1.31 敲打拆卸废轴承,图6.1.30 拆卸端盖内滚动轴承,任务6.1 之,【知识准备】,放大,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,三相电动机的装配与拆卸顺序刚好相反，并注意将各部件按拆卸时所做的标记复位。,1）电动机轴承的装配,（1）拆散的电动机零部件的清扫。,（2）轴承的装配。,热套法。热套法是先将滚动轴承,加热，轴承受热后膨胀，然后套入,轴颈。,a、油加热法,b、烘箱加热法,电机控制与维修,图6.1.32 滚动轴承的加热方法,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,1）电动机轴承的装配,a.油加热法,b.烘箱加热法,电机控制与维修,图6.1.33 用金属套筒加热轴承的装配,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,1）电动机轴承的装配,冷套法。,先将轴承套在转轴上，再将一根长度合适、,内径比轴颈略大 23mm、其厚度应小于,轴承内圈的厚度的平口钢管（套筒）套在,转轴上，套筒可采用软金属或铜管制成，,套筒与轴承内圈端面的接触应紧密，要求,事先将套筒擦拭干净，清除毛刺和脏物，,否则在敲打套筒时，脏物和毛刺会落进轴,承内。套筒管壁应顶住轴承内圈，然后将,轴承轻轻打入，如图 所示。在采用,套筒打入轴承时，可保证轴承受力均匀。,如果有压力机更好，可将轴承平稳压入。,电机控制与维修,图6.1.34 用套筒对轴承的冷却安装,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,1）电动机轴承的装配,（3）滚动轴承装配时的注意事项,正确选用润滑脂，否则会造成轴承运转时发热，一般选用 3 号锂基脂或二硫化钼润滑脂。,新轴承也要清洗（除密封轴承），因为轴承出厂时，在轴承表面涂有防锈油，必须在安装使用前将其清洗掉，不能直接使用，否则将引起轴承噪声，降低使用寿命。,清洗后的轴承不要马上涂润滑脂，要凉干后才能填充润滑脂，否则轴承会生锈。,涂在轴承内的润滑脂量为润滑腔的 1/21/3，太多时易造成轴承发热、甩油现象，如果油甩到绕组绝缘表面或缝隙内，日久天长，就会沾满尘垢，形成油泥，易造成电动机温度增高，引起爬电击穿绝缘事故。正确涂润滑脂的方法如图6.1.35 所示。,电机控制与维修,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,2.三相电动机的装配,1）电动机轴承的装配,（3）滚动轴承装配时的注意事项,电机控制与维修,图6.1.35 轴承润滑脂的涂加方法,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,2）端盖的装配,（1）后端盖的装配。,将轴伸端朝下垂直放置，,在其端面上垫上木板，后端盖套在后轴承上，用木锤敲打，如图（a）所示。把后端盖敲进去后，装轴承外盖。对于使用内卡圈的电机，应在端盖安装到位后，用专用内卡圈钳将卡圈装好。在紧固内外轴承盖的螺栓时注意不能先拧紧一颗，再拧紧另一颗，而要对称地逐步拧紧。,小型电动机转子较轻，可直接用手抬起转子穿入定子内膛，如图（b）所示。较重的转子则要用吊装工具或起吊工具吊入，如图（a）、（b）所,示。在转子穿入定子内膛时，要特别注意不能损伤转子轴颈和擦伤定子绕组。,电机控制与维修,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,2.三相电动机的装配,2）端盖的装配,后端盖的装配,电机控制与维修,图6.1.36 小型电机后端盖、转子的装配,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,2）端盖的装配,后端盖的装配,电机控制与维修,图6.1.37 大中型转子的吊装入方法,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,2）端盖的装配,（2）前端盖的装配,将前轴承内盖与前轴承按规定加够润滑脂后，一起套入转轴，然后在前内轴承盖的螺孔与前端盖对应的两个对称孔中穿入铜丝拉住内盖，待前端盖固定就位后，再从铜丝上穿入前外轴承盖拉紧对齐。接着给未穿铜丝的孔中先拧进螺栓，带上丝口后，抽出铜丝，最后给这两个螺孔拧入螺栓，依次对称逐步拧紧。也可用一个比轴承盖螺栓更长的无头螺丝（吊紧螺丝），先拧进前内轴承盖，再将前端盖和前外轴承盖相应的孔套在这个无头长螺丝上，从而使内外轴承盖和端盖的对应孔始终拉紧对齐，然后用木榔头沿端盖圆周对称敲击，使端盖进入机壳，并在端盖到位后，先拧紧其余两个轴承盖螺栓，再用第三个轴承盖螺栓换下开始时用以定位的无头长螺丝（吊紧螺丝），用扳手对角拧紧螺栓，如图所示。,电机控制与维修,任务6.1 之,【知识准备】,（四）三相异步电动机的拆装,2.三相电动机的装配,2）端盖的装配,前端盖的装配,电机控制与维修,图6.1.38 电动机端盖的紧固方法,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,3）外风扇及风扇罩的安装,当端盖螺栓和轴承螺栓全部拧紧后，用木榔头敲打电动机端盖，并同时用手转动电机转轴，应感觉灵活，无摩擦、堵卡。最后装上外风扇罩，拧紧固定螺钉，用外卡圈卡住。,电机控制与维修,图6.1.39 外风扇、外风扇罩的安装,任务6.1 之,【知识准备】,放大,（四）三相异步电动机的拆装,2.三相电动机的装配,4）联轴器或皮带轮的安装,按原始记录的尺寸调整联轴器或皮带轮与转轴之间的距离，以及键槽的位置。,5）电源线等的连接,电机控制与维修,图6.1.40 联轴器或皮带轮的安装,任务6.1 之,【知识准备】,放大,任务6.1 笼型三相异步电动机的拆装,【任务实施】,1.实施地点：,教室、电机维修实训室,2.实施所需器材,1）多媒体设备,2）工具：尖嘴钳、螺钉旋具、活络扳手、镊子、三爪拉具等。,3）仪表：,MF47 型万用表、ZC25B3,型兆欧表、钳形表。,4）设备：,Y,系列三相异步电动机，每组1台。,3.分组：,4,人左右一组，指定组长。工作始终各组人员尽量固定。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,1）教师布置工作任务。学生阅读学习指导书，了解工作内容，明确工作目标，制定实,施方案。,引导问题为：,（1）三相异步电动机的主要结构有哪几部分？各部分的作用是什么？,（2）电机常用拆装工具及仪器仪表有哪些？,（3）电机拆、装的基本顺序是什么？拆装过程中应注意什么问题？,2）教师通过图片、实物或多媒体分析演示让学生了解桥式起重机的组成、控制线路、常见故障与维修方法，或指导学生自学。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,（1）三相异步电动机的拆却方法和要求,做好电动机的原始数据记录，并写出拆卸过程和注意事项，并将相关情况记入表6-1-7 中。,认真填写所拆卸电动机的原始数据。,拆卸前的准备：拆卸所需工具（榔头、打板、扳手、拉具、螺丝刀等）。,做好位置标记，以避免装配时错位。,电动机外部连线的拆卸（记录导线的连接和与外部连接的对应位置）。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,拆卸联轴器或皮带轮。首先在联轴器或皮带轮的伸出端做好尺寸标记取下联轴器或皮带轮上的定位销装好拉具（拉具的拉钩均匀对称地装在联轴器或皮带轮边缘）将联轴器或皮带轮缓慢拉出。,拆卸风扇。用螺丝刀卸外风罩螺钉取下外风罩松下风罩锁紧螺钉用橡胶榔头或木榔头取下风扇。,拆卸轴承盖和电机端盖。在端盖与机座接缝处任意一位置作上标记用扳手将轴承螺杆旋出拆下前后轴承外盖拆下前后两端盖紧固螺栓随后用木榔头均匀敲打端盖四周（敲打时要衬以垫木）把端盖取下。在拆卸绕线式电动机的端盖时，还应先将端盖上的连接线拆下，取下或抬起电刷，并将集电环包好，以防碰伤。如图,6.1.47,所示。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,电机控制与维修,图6.1.47 拆卸步骤（按数字顺序）,放大,任务6.1 之,【任务实施】,表6-1-7 三相鼠笼型异步电动机的拆卸训练记录,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,对小型电动机，一般只需取下前端盖将后端盖的紧固螺栓拧下将端盖带风扇及转子一并抽出。,注意：,在抽出转子时应小心缓慢，要注意不可歪斜，以防止碰伤定子绕组。对于绕线式转子，在抽出时还要注意不要损伤滑环表面和刷架等。对中型电动机，因转子较重，需将两侧端盖取下后再抽出转子。对大型转子，则需用吊车配合抽出。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,（2）三相异步电动机的装配,三相异步电动机的装配要求如下。,电动机的装配步骤大致与拆卸的顺序相反。在装配时，首先应将各部件按拆卸时所做的标记复位。,对脏污部件要清洗干净。,装配方法要正确，顺序应合理，各部件无损伤。,装配后转动应灵活。,写出装配步骤和注意事项，并将相关情况记入,表6-1-8,中。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练,装配训练记录,表6-1-8 三相鼠笼型异步电动机的装配训练记录,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,（3）装配后的检查,检查机械部分的装配质量。包括所有紧固螺钉是否拧紧，转子转动是否灵活，无扫膛、无松动；轴承是否有杂声等。,测量绕组的绝缘电阻。检测三相绕组每相对地的绝缘电阻和相间绝缘电阻，其阻值不得,小于 0.5M,。,按铭牌要求接好电源线，在机壳上接好保护接地线，接通电源，用钳形电流表检测三相空载电流，看是否符合允许值。,检查电动机温升是否正常，运转中有无异响。,检查结果记入表,6-1-9,中。,电机控制与维修,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练,装配后检查记录,表6-1-9 三相鼠笼型异步电动机的装配后检查训练记录,电机控制与维修,步骤,内容,工艺要求,1,检查机械部分的装配质量,1.检查部位及使用工具,：,2.装配要求：,2,测量绕组的绝缘电阻,1.被测绕组名称及使用仪表：,2.绝缘电阻值要求：,3,检测三相空载电流,1.被测相名称及使用仪表：,2.空载电流值要求：,4,检查电动机温升,1.检查部位及使用仪器：,2.温升要求：,任务6.1 之,【任务实施】,4.实施内容步骤：,3）实际进行三相异步电动机拆装训练。,（4）注意事项,拆装操作要按要求严格进行，严禁强行砸、撬拆卸和装配；,要正确使用工具和仪表。使用兆欧表测量绝缘电阻时，应按规定进行。,通电试运转时，防止触电和机械划伤。,电机控制与维修,任务6.1 笼型三相异步,电动机的拆装,【学习小结】,1.三相异步电动机主要由静止的定子和转动的转子两大部分组成。定子与转子间有一个很小的气隙。,定子是异步电动机的静止不动部分，主要包括定子铁芯、定子绕组和机座。,转子是电机的旋转部分，主要由转子铁芯、转子绕组、转轴等组成。,异步电动机定、转子之间的气隙很小，中小型异步电动机一般为,0.21.5mm。气隙,的大小对电机性能影响很大。,电机控制与维修,任务6.1 之,【学习小结】,2.电机常用拆装工具和仪表有,1）常用工具：螺丝刀、电工钳、活扳手、试电笔、手锯、游标卡尺、钢直尺等；,2）电机拆装专用工具：榔头、拉具；,3）电机拆装用仪器仪表：万用表、钳形电流表、兆欧表。,3.电动机的拆卸按顺序为电动机电源线的拆卸、机座的拆卸、皮带轮的拆卸、端盖的拆卸和轴承的拆卸。,4.电动机的装配按顺序为电动机轴承的装配、端盖的装配、皮带轮的装配、机座的装配和电源线的连接。其中，轴承的装配有热套法和冷套法。,电机控制与维修,任务6.1 笼型三相异步,电动机的拆装,【自我评估】,6.1-1 三相异步电动机的基本结构有哪两大部分？,6.1-2 三相异步电动机的铁心和绕组主要是用什么材料？,6.1-3 三相异步电动机的拆卸应注意什么问题？,6.1-4 三相异步电动机的装配应注意什么问题？,电机控制与维修,任务6.1 笼型三相异步电动机的拆装,【评价标准】,电机控制与维修,考核,内容,内,容,配,分,考核,要求,扣分,标准,得分,实训态度,1.实训的积极性；,2.安全操作规程的遵守情况；,3.纪律遵守情况,30,积极参加实训，遵守安全操作规程和劳动纪律，有良好的职业道德和敬业精神,违反操作规程扣20分；,不遵守劳动纪律扣10分,异步电动机的拆卸,1.电源线的拆卸；,2.机座的拆卸；,3.皮带轮的拆卸；,4.端盖的拆卸；,5.轴承的拆卸,25,拆卸顺序正确；,拆卸方法正确；,工具使用方法正确；,记录完整,拆卸顺序不正确，错一次扣2 分,拆卸方法不正确，错一次扣 2 分；,工具使用方法不正确，错一种扣 2 分；,记录不完整扣 5 分,异步电动机的装配,1.轴承的,装配；,2.端盖的,装配,；,3.皮带轮的,装配,；,4.机座的,装配,；,5.电源线的拆卸,25,装配,顺序正确；,装配,方法正确；,工具使用方法正确；,记录完整,装配,顺序不正确，错一次扣2 分,装配,方法不正确，错一次扣 2 分；,工具使用方法不正确，错一种扣 2 分；,记录不完整扣 5 分,装配后检查,1.机械部分的装配质量；,2.测量绕组的绝缘电阻；,3.检测三相空载电流；,4.检查电动机温升,20,检查项目齐全；,检查方法正确；,仪表使用正确；,记录完整,检查项目不齐全，缺一种扣 2 分；,检查方法不正确，错一种扣 2 分；,仪表使用不正确，错一种扣 2 分；,记录不完整，扣5 分,合计,100,注：各项最高扣分不超过配分。,表6-1-10 任务6.1综合评价表,任务6.2 笼型三相异步电动机,的修理与维护,【任务描述】,三相异步电动机在使用过程中会出现各种各样的故障，常见故障一般可分为机械故障和电气故障两大类。为确保三相异步电动机的安全正常运行，当电动机发生故障后，必须迅速准确地查清故障发生的原因，以便尽快修复。,三相异步电动机的维护也是确保三相异步电动机的安全正常运行的必要工作。一般电动机的维护包括运行中的监视、定期小修与定期大修等内容。,本任务主要研究三相异步电动机的绕组，以及笼型异步电动机的常见故障、故障的查找与修理、电动机维护方法。,电机控制与维修,【子任务目标】,技能目标：,1.能维护三相异步电动机；,2.能修理三相异步电动机的常见故障。,知识目标：,1.了解三相异步电动机的常见故障；,2.了解三相异步电动机的维护规定；,3.掌握三相异步电动机常见故障的修理技术。,电机控制与维修,任务6.2 笼型三相异步电动机,的修理与维护,（一）绕组基本概念,1.绕组、绕组展开图及三相绕组构成原则,1）绕组、绕组展开图,绕组,电动机的电路部分，一般绕组都是由多个线圈或线圈组按一定的方式联接构成的，这种的绕组基本元件是线圈。,绕组展开图,绕组的联线规律一般用绕组展开图来表示，设想把定子沿轴向切开并拉平，略去定子铁心部分，把槽中的线圈用一根单线表示，绘出的绕组平面原理图，就是绕组展开图。,电机控制与维修,任务6.2 笼型三相异步电动机,的修理与维护,【知识准备】,任务6.2 之,【知识准备】,（一）绕组基本概念,1.绕组、绕组展开图及三相绕组构成原则,2）三相绕组构成原则,（1）每相绕组每对磁极下按相,带顺序U1W2V1U2W1V2均匀分布；,（2）绕组展开图中相邻相带电流参考方向相反；,（3）同相绕组线圈之间应顺着电流参考方向连线；,（4）线圈节距尽量短，以节省铜线。,电机控制与维修,（一）绕组基本概念,2.槽数和磁极数,槽数,铁心上线槽总数，,用字母,Z,表示。,磁极数,是每相绕组通电后所产生的磁极数。电动机的磁极数就是 2,P,，,P,为磁极对数,。,3.极距和节距,极距,两个相邻磁极轴线之间的距离，称为极距，用字母,表示。极距的大小也可以用铁心上的线槽数表示，若定子总槽数为,Z,，磁极数为 2,P,的电动机，其极距为,电机控制与维修,任务6.2 之,【知识准备】,（一）绕组基本概念,3.极距和节距,节距,一个线圈两有效边所跨定子圆周上的距离称为节距,，一般用槽数表示。,整距绕组：,；,短距绕组：,；,长距绕组：,。,为节省铜线,，一般采用短距或整距绕组。,4.电角度,磁场在空间按正弦波分布,，则经过 N、S一对磁极，恰好相当于正弦曲线的一个周期，导体中所感生的正弦电势的变化亦为一个周期，变化一个周期即经过 360电角度，一对磁极占有的空间是 360电角度。因此,电角度,P,机械角度,槽距角,相邻槽之间的电角度。,电机控制与维修,任务6.2 之,【知识准备】,（一）绕组基本概念,4.电角度,槽距角,相邻槽之间的电角度。,5.每极每相槽数,每极每相槽数,在三相电动机中，每个磁极所占槽数要均等地分给三相绕组，每一个极下每相所占的槽数，称为每极每相槽数，用字母,q,表示。,6相带,相带,是,每个极距内属于每相的槽所占有的区域，一般三相异步电动机中都采用60,相带的三相绕组。,电机控制与维修,任务6.2 之,【知识准备】,（二）三相异步电动机绕组的排列,1.单层绕组,单层绕组的每一个槽内只有一个线圈边，整个绕组的线圈数等于总槽数的一半。常用的单层绕组有同心式、链式、交叉式等。,1）同心式绕组,举例：,J02422 型三相异步电动机（定子槽数,Z,24，同步转速,n,1,3000转/分,），说明单层同心式绕组展开图的画法。,（1）计算数据,电机控制与维修,任务6.2 之,【知识准备】,（二）三相异步电动机绕组的排列,1.单层绕组,1）同心式绕组举例,（1）计算数据,（2）绘制绕组展开图 如,图6.2.1 和图6.2.2 所,示。,（3）检查方法,同心式绕组的特点是绕圈组中各线圈节距不等，各绕圈的轴线重合。优点是端接部分互相错开，重叠层数较小，便于布置、散热较好；缺点是线圈大小不等，绕线不方便。,电机控制与维修,任务6.2 之,【知识准备】,电机控制与维修,图,U相绕组展开图,图,6.2.2,三相2极24槽电动机单层同心式绕组展开图,任务6.2 之,【知识准备】,放大,（二）三相异步电动机绕组的排列,1.单层绕组,1）同心式绕组举例,（4）端部接线规律、嵌线规律,根据绕组展开图可知：定子绕组嵌线规律为嵌二空二吊4。,（5）端部接线图,根据上述定子绕,组端部接线规律可画,出U相绕组端部接线,图如图,6.2.3,所示。,电机控制与维修,图,6.2.3,三相2极24槽电动机单层同心式绕组端部接线图,任务6.2 之,【知识准备】,放大,（二）三相异步电动机绕组的排列,1.单层绕组,2）链式绕组,举例：,J02224 型三相异步电动机，定子槽数,Z,24，极数 2,P,，说明,定子单层链式绕组展开图的画法。,（1）计算数据,电机控制与维修,任务6.2之,【知识准备】,（二）三相异步电动机绕组的排列,1.单层绕组,2）链式绕组举例,（2）绘制绕组展开图 如图示。,电机控制与维修,图,6.2.4,三相4极24槽电动机链式绕组展开图,任务6.2之,【知识准备】,放大,（二）三相异步电动机绕组的排列,1.单层绕组,2）链式绕组举例,（3）检查方法,同检查同心式绕组一样，,设、相电流为正、相为负，设 U1U2.W1W2.V1V2的方向，看电流方向是否正确，或检查是否形成 个磁极,。,（4）端部接线规律、嵌线规律,设线圈左边线头为头，右边为尾，根据绕组展开图可确定 24槽 4极,三相异步电动机链式定子绕组端部接线规律为：,头接头，尾结尾。,24槽 4极三相异步电动机链式定子绕组嵌线规律为：,嵌一空一吊 2。,电机控制制与维修,任务6.2之,【知识准备】,（二）三相异步电动机绕组的排列,1.单层绕组,2）链式绕组举例,（5）端部接线图,根据上述定子绕,组端部接线规律可画,出,U 相绕组端部接线,图如图6.2.5 所,示。,电机控制与维修,图,6.2.5,三相4极24槽电动机单层链式绕组端部接线图,任务6.2之,【知识准备】,放大,（二）三相异步电动机绕组的排列,2.双层绕组,双层绕组是每个线圈内有上、下两条线圈边，每个线圈的一条边如果在某一个线槽的上层，另一边则放在相隔节距y的下层，整个绕组的线圈数等于槽数。,双层绕组所有线圈尺寸相同，便于绕制，端接部分形状排列整齐，有利于散热和增强机械强度，并且可以灵活选择线圈的节距，以调整线圈各有效边的分布，改善磁场波形，提高电气性能，故双层绕组广泛应用于三相异步电动机中，常用的双层绕组有双层叠绕组、双层波绕组、分数槽绕组等。,电机控制与维修,任务6.2之,【知识准备】,（二）三相异步电动机绕组的排列,2.双层绕组,）双层叠绕组,举例：,三,相,4极 36槽三相异步电动机，说明双层叠绕组展开图的画法。,（1）计算数据,取 取,y,槽。,电机控制与维修,任务6.2之,【知识准备】,（二）三相异步电动机绕组的排列,2.双层绕组,（2）绘制绕组,展开图，如图,6.2.9,所示。,电机控制与维修,图,6.2.9,三相4极36槽电动机,双层叠绕组端部接线图,任务6.2之,【知识准备】,放大,（二）三相异步电动机绕组的排列,2.双层绕组,2）双层波绕组,叠绕组线圈间联接线较长，在极数较多时，联接线就多。为了避免这个缺点，绕线转子中往往采用波绕组。,波绕组的连接规律，是把,所有同一极性（如N1.N2）下属于同一相的线圈按一定的次序串联起来组成一组；再把所有另一极性（如N1.N2）下属于同一相的线圈按一定的次序串联起来，组成另一组；最后把这两组线圈根据需要接成串联或并联，这样就构成了一相绕组。用同样的方法将另外两相联好。例如，把上面所分析的 4极 36槽 y18的定子绕组绕成波绕组，线圈应按下列次序联接。相绕组展开图如图6.2.10 所示。,电机控制与维修,任务6.2之,【知识准备】,（二）三相异步电动机绕组的排列,2.双层绕组,2）双层波绕组,电机控制与维修,图,6.2.10,三相双层波绕组（Z1=36，2P=4）U相绕组,任务6.2之,【知识准备】,放大,（二）三相异步电动机绕组的排列,3分数槽绕组,三相绕组按每极每相槽数分，可分为整数槽绕组和分数槽绕组。,电动机制造厂为了节省人工和材料，常用同一铁心制造两种或多种转速的电动机，或者单相、三相交流电动机采用一种铁心，在这种,情况下常可能出现分数槽绕组。所谓分数槽绕组就是指每极每相槽数,q,不是,整数，而是分数的绕组。,电机控制与维修,任务6.2之,【知识准备】,（三）电机常用维修工具及仪器仪表,1.常用工具,1）电工刀,2）电烙铁,（1）电烙铁的结构,（2）电烙铁使用时,的注意事项,电源电压应与电烙铁,上的额定电压相符合。,电烙铁不能在易爆场,所或腐蚀性气体中使用。,电烙铁通电后不能敲,击，以免损坏。,电烙铁使用完毕应拔下插头。,电机控制与维修,图6.2.11 电烙铁,任务6.2之,【知识准备】,放大,（三）电机常用维修工具及仪器仪表,2.电机维修专用工具,1）清槽铲刀,2）裁纸刀,3）划线板,4）压线板,电机控制与维修,图6.2.13 裁纸刀,图6.2.14 手术弯头长柄剪刀,图6.2.15 划线板,图6.2.16 压线板,图6.2.12 清槽铲刀,任务6.2之,【知识准备】,放大,（三）电机常用维修工具及仪器仪表,2.电机维修专用工具,1）清槽铲刀,2）裁纸刀,3）划线板,4）压线板,电机控制与维修,图6.2.13 裁纸刀,图6.2.14 手术弯头长柄剪刀,图6.2.15 划线板,图6.2.16 压线板,图6.2.12 清槽铲刀,任务6.2之,【知识准备】,（三）电机常用维修工具及仪器仪表,2.电机维修专用工具,5）划针,6）刮线刀,7）打板,8）手摇绕线机,电机控制与维修,图6.2.17 划针,图6.2.18 刮线刀,图6.2.19 打板,图6.2.20 手摇绕线机,图6.2.21 电动绕线机,任务6.2之,【知识准备】,放大,（三）电机常用维修工具及仪器仪表,3.电机维修必备仪器、仪表,1）内卡、外卡,内、外卡钳在,电机修理中用来测,量定、转子铁芯内、,外径、转轴等部位。,电机控制与维修,图6.2.22 内、外圆卡圈钳,任务6.2之,【知识准备】,放大,（三）电机常用维修工具及仪器仪表,3.电机维修必备仪器、仪表,2）外径千分尺,（1）外径千分尺的用途和结构,外径千分尺外径千分尺是一种精密量具。千分尺有多种类型，常用的是外径千分尺,（简称千分尺，又叫百分尺,或分厘卡）。在电机修理中，,千分尺主要用于测量漆包线,的线径，一般选用测量范围,为,025mm,的千分尺。,电机控制与维修,图6.2.23 025mm外径千分尺,任务6.2之,【知识准备】,放大,（三）电机常用维修工具及仪器仪表,3.电机维修必备仪器、仪表,2）外径千分尺,（1）外径千分尺的用途和结构,千分尺的测微,主要靠螺旋读数机构。它包括一对精密的螺纹副（测微螺杆和测纹轴套），一对读数套筒（固定套筒和微分筒）。在测量时，把被测零件（如漆包线）置于测微螺杆与固定砧之间，然后顺时针旋转测力装置，每旋转一周，测微螺杆就,前进 0.5mm，被测尺寸就缩小 0.5mm；与此同时，微分筒也旋转一周，一周刻度为 50格。所以，微分筒每前进一格，被测尺寸的缩小距离为 0.5/50=0.01（mm），这就是千分尺所能读出的最小数值，故其测量精度为 0.01mm。,电机控制与维修,任务6.2之,【知识准备】,（三）电机常用维修工具及仪器仪表,3.电机维修必备仪器、仪表,2）外径千分尺,（2）外径千分尺的使用方法,千分尺的读数：,在图6-2-24（b）中，先在固定套筒上读出整数值 8mm，再在微分筒上读出小数值 27格（270.01=0.27（mm），两者相加 8+0.27=8.27（mm）。在图6-2-24（b）中，被测尺寸为 8+0.77=8.77（mm）。,电机控制与维修,图6.2.24 千分尺读数方法,任务6.2之,【知识准备】,放大,（四）维修电机常用材料,电机维修常用材料主要有导电材料、绝缘材料和磁性材料,3,种。,1.导电材料及特点,1）导电材料的特征,理想导电材料的金属具备以下特征：,（1）
