工程测量教案第十章建筑施工测量.ppt

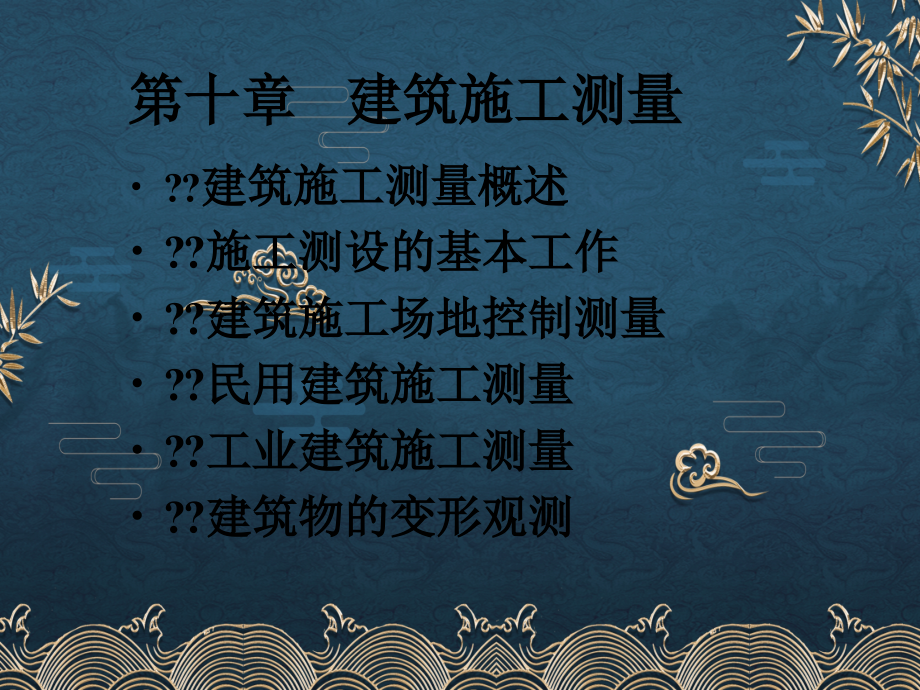

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,化学工业出版社,工程测量,刘娟编写,第十章 建筑施工测量,建筑施工测量概述,施工测设的基本工作,建筑施工场地控制测量,民用建筑施工测量,工业建筑施工测量,建筑物的变形观测,10.1,建筑施工测量概述,将图纸设计的建筑物、构筑物的平面位置和高程，,按设计要求和一定精度测设到实地上作为施工的依据，,在施工过程中进行一系列的测量工作。,遵循“由整体到局部，先控制后碎部”的原则,10.2,施工测设的基本工作,一、点的平面位置测设,1测设水平角度,已知一个方向和水平角的数据,将该角的另一方向测设于实地,精确测设,改正数：,2测设水平长度,丈量时：,测设时：,3测设点的平面位置,(1)直角坐标法,3测设点的平面位置,(2)极坐标法,3测设点的平面位置,(3)角度交会法,3测设点的平面位置,(4)距离交会法,二、高程测设,1测设点的高程,二、高程测设,2高程传递,二、高程测设,3测设已知坡度的直线,10.3,建筑施工场地控制测量,为建立施工控制网而进行的测量工作,(1),施工平面控制,施工测量的平面控制，对于一般民用建筑可采用网和建筑基线；对于工业建筑区则常采用建筑方格网。施工平面控制网的布设形式视建筑场地的地形情况可采用三角网、导线网、建筑基线或建筑方格网。,1,.建筑基线的放样,建筑基线的布设形式,建筑基线：在建筑场地内布置一条线或几条基准线作为施工测量的平面控制，称为建筑基线。,2,.建筑方格网的放样,建筑方格网：施工平面控制网多由正方形或矩形格网组成，称为建筑方格网。,建筑方格网,3,.施工坐标与测图坐标系的换算,施工坐标系统：,纵轴用,A,表示，横轴用,B,表示。,A,轴和,B,轴应与厂区主要建筑物或主要道路、管线方向平行。,测量坐标系统：,纵轴用,x,表示，横轴用,y,表示。纵轴指向正北。,若要将P点的施工坐标A,P,，B,P,换算成相应的测量坐标，可采用下列公式计算：,反之，已知x,P,，y,P,，也可求A,P,，B,P,：,（2）,施工高程控制,建筑场地上的水准网即高程控制网，水准网应与国家水准点联测。水准点应布设在土质坚实、不受震动影响、便于长期使用的地点，并埋设永久标志。水准点亦可附设在建筑基线或建筑方格网点标桩上，一般在桩面设置一个突出的半球状标志即可。水准点的密度（包括临时水准点）应满足测量放线要求，尽量做到设一个测站即可测设出待测的高程点。,中小型建筑场地一般按四等水准测量方法测定水准点的高程；对连续性生产的车间，则需要用三等水准测量方法测定水准点高程。,10.4,民用建筑施工测量,民用建筑：,民用建筑一般是指供人们日常生活及进行各种社会活动用的建筑物，如住宅楼、办公楼、学校、医院、商店、影剧院、车站等。,民用建筑物施工测量的主要任务是按设计要求，配合施工进度，测设建筑物的平面位置及高程，以保证工程按图施工。,一、建筑物的定位与放线,1,2,3,4,定位桩,轴线桩,1,建筑物的定位,2,建筑物的放线,建筑物的放线,是指根据定位的主轴线桩（即角桩），详细测设其它各轴线交点的位置，并用木桩（桩顶钉小钉）标定出来，称为中心桩。据此按基础宽和放坡宽用白灰线撒出基槽边界线。,由于在施工开挖基槽时中心桩要被挖掉，因此，在基槽外各轴线延长线的两端应钉轴线控制桩，作为开槽后各阶段施工中恢复轴线的依据。控制桩一般钉在槽外24m不受施工干扰并便于引测和保存桩位的地方。如附近有建筑物，亦可把轴线投测到建筑物上，用红油漆作出标志，以代替控制桩。,二、基础施工测量,为了控制基槽的挖深，在基槽快要挖到基底设计标高时，应在槽壁上每隔34m及拐角处测设水平控制桩，使木桩的上顶面距槽底的设计标高为一常数（一般为0.5m）。沿着桩顶面拉线绳，即可作为清底和垫层标高控制的依据。,三、主体施工测量,基础施工结束，检查轴线控制桩无误后，可利用轴线控制桩将轴线投测到基础或防潮层部位的侧面，以此确定上部砌体的轴线位置，进行墙体施工。,墙体砌筑施工中，墙身上各部位的标高通常用皮数杆来控制和传递。,四、高层建筑物的施工测量,经纬仪投测控制桩,激光铅垂仪投测示意图,10.5,工业建筑施工测量,一、厂房矩形控制网的放样,厂房矩形控制网测设,二、厂房基础施工测量,厂房柱列轴线与柱基测设,二、厂房基础施工测量,1.柱基的定位与放线,将两台经纬仪分别安置在相互垂直的两条轴线上，用方向交会法进行柱基定位。每个柱基的位置，均用四个定位小木桩和小钉标志。柱基定位后，用特制的角尺放出基坑开挖边线，并撒以白灰线，此项工作称为柱列基线的放线。,二、厂房基础施工测量,2.水平与垫层控制桩的测设,当基坑挖到一定深度后，应在坑的四壁上测设上层面距坑底为0.3m0.5m的水平控制桩，作为清底的依据。清底后，尚需在坑底测设垫层控制桩，使桩顶的标高恰好等于垫层顶面的设计标高，作为打垫层的标高依据。,3立模定位,基础垫层打好后，在基础定位小木桩间拉线绳，用垂球把柱列轴线投测到垫层上弹以墨线。立模板时，将模板底部的定位线标志与垫层上相应的墨线对齐，并用吊垂球线的方法检查模板是否垂直。模板定位后，用水准仪将柱基顶面的设计标高抄在模板的内壁上。支模时，还应使杯底的实际标高比其设计值低5cm，以便吊装柱子时易于找平。,三、厂房构件的安装测量,装配式单层工业厂房主要由柱、吊车梁、屋架、天窗和屋面板等构件组成。,在吊装每个构件时，有绑扎、起吊、就位、临时固定、校正和最后固定等几道操作工序。,只介绍柱子、吊车梁及吊车轨道等构件安装和校正工作。,一、柱子安装测量,（1）柱子安装的精度要求,柱脚中心线应对准柱列轴线，偏差应,5mm,。,牛腿面的高程与设计高程应一致，误差,5mm,。,柱子全高竖向允许偏差为柱高的,1/1000,。,（2）柱子安装前的准备工作,根据轴线控制桩，将定位轴线投测到杯形基础顶面上，用,红油漆,画上标明，在杯口内壁测出一条高程线，从该高程线起向下量取,10cm,即为杯底设计高程。,在柱子的三个侧面弹出中心线；根据牛腿面设计标高，,用钢尺量出柱下平线的标高线。,（3）柱子安装时的测量工作,柱子安装时被吊装进入杯口后，先用木楔或钢楔暂时进行固定，用铁锤敲打木楔或者钢楔，使柱脚在杯口内平移，直到柱中心线与杯口顶面中心线平齐，并用水准仪检测柱身已标定的标高线。然后用两台经纬仪分别在相互垂直的两条柱列轴线上，相对于柱子的距离不小于1.5倍柱高的位置同时观测，观测时，将经纬仪照准柱子底部中心线上，固定照准部，逐渐向上仰望远镜，通过校正使柱身中心线与十字丝竖丝相重合。,柱子校正示意图,二、吊车梁的安装测量,应先在其顶面和两个端面弹出中心线。,10.6,建筑物的变形观测,变形观测：,就是对建筑物（构筑物）及其地基或一定范围内岩体和土体的变形（包括水平位移、沉降、倾斜、挠度、裂缝等）进行的测量工作。,建筑物的变形观测通过对变形体的动态监测，获得准确的观测数据，并对监测数据进行综合分析，及时对异常变形可能产生的危害进行预报，以便采取必要的技术手段和措施，避免造成严重后果。,一、建筑物的沉降观测,建筑物下沉上部结构逐步建成、地基荷载逐步增加。,逐渐产生，延续到竣工交付使用后相当长一段时期。,建筑物沉降观测按沉降产生规律进行。,沉降观测依据高程控制网。,专用水准点距建筑物一定远、基础稳固、便于观测地布设。,沉降观测点建筑物上能反映沉降情况的位置设置。,观测据上部荷载的加载情况，每隔一定时期观测基准点与沉降观测点间的高差一次，据此计算与分析建筑物的沉降规律。,1水准基点与观测点的布设,水准基点，每测区水准基点数不少于,3个,，,水准基点的标石，应埋设在基岩层或原状土层中。,在建筑物内部的点位，其标石埋深应大于地基土压层的深度。,设置在稳定的永久性建筑物墙体或基础上。,水准标石埋设后，达到稳定后方可开始观测。稳定期一般,大于15天,。,在布设水准点时应考虑下列因素：,水准点应尽量与观测点接近，其距离不应超过100m，以保证观测的精度；水准点应布设在建筑物、构筑物基础压力影响范围及受震动范围以外的安全地点；离开铁路、公路和地下管道至少5m；水准点埋设深度至少要在冰冻线下0.5m，以保证稳定性。,沉降观测点的布设,数量和位置，要能全面正确地反映建筑物的沉降情况。点位布设既要考虑均匀性，又要保证在变形缝两侧、基础深度或地质条件变化处、荷重及结构变化的分界处等最大可能发生沉降的地方有观测点。对于民用建筑，在墙角和纵横墙交界处，周边每隔1020m处均应布点。当房屋宽度大于15m时，应在房屋内部纵轴线上和楼梯间布点。对于工业建筑，应在房角、承重墙、柱子和设备基础上布点。对于烟囱和水塔等，应在其四周均匀布设3个以上的观测点。,2沉降观测,水准网的布设,建筑物较少的测区，水准点连同观测点按单一层次布设；建筑物较多且分散的大测区，宜按两个层次布网，即由水准点组成高程控制网、观测点与所联测的水准点组成扩展网。高程控制网应布设为闭合环、结点网或附合高程路线。,水准测量精度等级的选择,沉降观测的精度要求对于观测水准路线较短的闭合差一般不应超过,1mm2mm,；二等水准测量高差闭合差容许值为,mm,；三等水准测量高差闭合差容许值为,mm,。,沉降观测的成果处理,求出观测点每期观测高程的平差值，计算相邻两次观测之间的沉降量和累积沉降量，分析沉降量与增加荷载的关系。根据沉降观测结果，绘制各观测点的沉降、荷重与时间关系曲线图。,二、建筑物的倾斜观测,主体,倾斜原因,基础不均匀沉降。,主体,倾斜观测,测定建筑物顶部相对于底部或各层间上层相对于下层的水平位移与高差，分别计算整体或分层的倾斜度、倾斜方向以及倾斜速度。刚性建筑整体倾斜，测量顶面或基础的相对沉降确定。,从建筑物外部观测时，测站点或,工作基点,选在与照准目标中心连线呈接近正交或等分角的方向线上距照准目标,1.52.0,倍目标高度的固定位置处；用建筑物内竖向通道观测时，可将通道底部中心点作为测站点。,建筑物顶部和墙体上的,观测点,标志，采用埋入式照准标志型式。有特殊要求时，应专门设计。不便埋设标志的塔形、圆形建筑物以及竖直构件，可照准视线所切同高边缘认定的位置或用高度角控制的位置作为观测点位。,三、建筑物的裂缝观测,裂缝由建筑物不均匀沉降产生裂缝观测与沉降观测同步进行，便于综合分析，及时采取措施，确保建筑物安全。,建构筑物多处产生裂缝时进行裂缝观测。测定建筑物上的裂缝分布位置，裂缝走向、长度、宽度及其变化程度。,
