数控编程与实训9.ppt

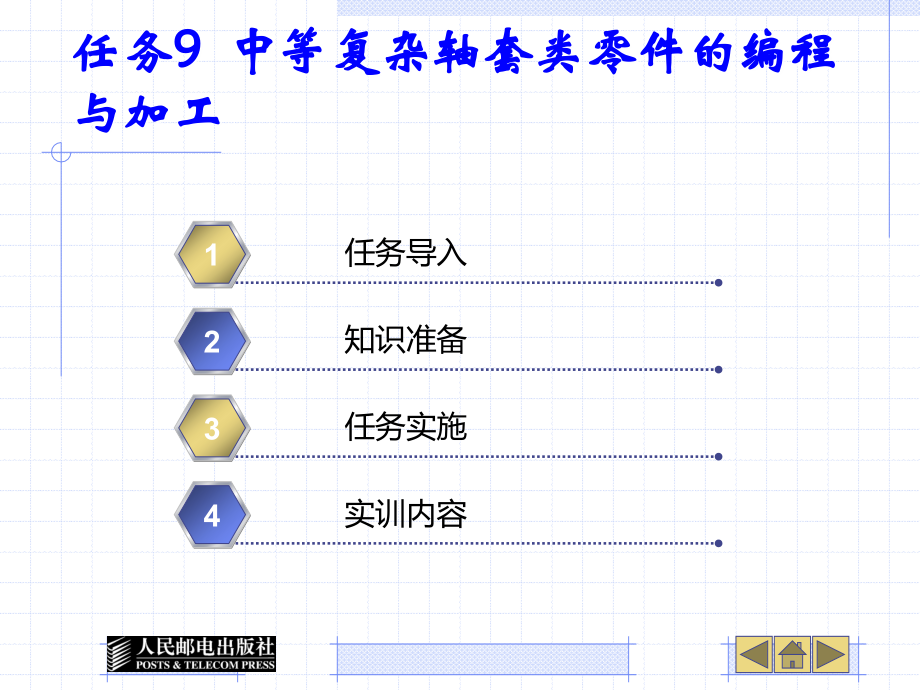

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,任务,9,中等复杂轴套类零件的编程与加工,任务导入,1,知识准备,2,任务实施,3,3,实训内容,4,4,学习目标,掌握,FANUC-0i Mate-TB,数控系统的,G70、G71、G72、G73,等指令，能编写较复杂轴类零件的加工程序。,9.1,任务导入,加工定位套,1,件，零件图如图,9.1,所示，要求设计数控加工工艺方案，编制机械加工工艺过程卡、数控加工工序卡、数控车刀具调整卡、数控加工程序卡，进行仿真加工，优化走刀路线和程序。,9.2,知识准备,粗车循环指令G71 和精车循环指令G70,平端面粗车循环指令G72,车削循环指令G73,子程序调用指令M98、M99,9.2.1,外径、内径粗车循环指令G71,和,精车循环G70,该指令只须指定精加工路线，系统会自动给出粗加工路线，适于车削圆棒料毛坯，如图所示。,1粗车循环指令G71,9.2.1,外径、内径粗车循环指令G71,和,精车循环G70,格式：,G71 U,d,R,e,G71 P,ns,Q,nf,U,u,W,w,F,S,T,说明：,（）,d,是切深，无正负号，半径值；,（）,e,是退刀量，无正负号，半径值；,（）,ns,是指定精加工路线的第一个程序段的段号；,（）,nf,是指定精加工路线的最后一个程序段的段号；,（）,u,是,X,方向上的精加工余量，直径值；,（）,w,是,Z,方向上的精加工余量。,（）粗车过程中从程序段号,ns,nf,之间的任何,F,、,S,、,T,功能均被忽略，只有,G71,指令中指定的,F,、,S,、,T,功能有效。,1粗车循环指令G71,用,G71,粗车完毕后，可用,G70,指令，使刀具进行精加工。,指令：,G70,格式：,G70 P,ns,Q,nf,说明：,（,1,）,ns,是指定精加工路线的第一个程序段的段号；,（,2,）,nf,是指定精加工路线的最后一个程序段的段号。,2,精车循环G70,格式：,G72 U,d,R,e,G72 P,ns,Q,nf,U,u,W,w,F,S,T,9.2.2,端面粗车循环指令G72,端面粗加工循环指令,该指令只须指定精加工路线，系统会自动给出粗加工路线，适于车削铸造、锻造类毛坯或半成品，如图所示。,9.2.3,成型车削循环G73,外圆封闭切削循环加工路线,指令：,G73,格式：,G73 U,i,W,k,R,d,G73 P,ns,Q,nf,U,u,W,w,F,S,T,说明：,（,1,）,i,是,X,方向总退刀量，半径值；,（,2,）,k,是,Z,方向总退刀量；,（,3,）,d,是循环次数；,（,4,）,ns,是指定精加工路线的第一个程序段的段号；,（,5,）,nf,是指定精加工路线的最后一个程序段的段号；,（,6,）,u,是,X,方向上的精加工余量，直径值；,（,7,）,w,是,Z,方向上的精加工余量。,（,8,）粗车过程中从程序段号,ns,nf,之间的任何,F,、,S,、,T,功能均被忽略，只有,G73,指令中指定的,F,、,S,、,T,功能有效。,举例,在,FANUC 0i Mate-TB,数控车床,(,前置式刀架,),上加工如图所示零件，设毛坯是,52,的棒料，材料为,45,钢。,综合实例,1,根据零件图确定加工工艺路线,（,1,）车端面；,（,2,）从右至左粗车各圆柱面和倒角；,（,3,）从右至左精车各圆柱面和倒角；,（,4,）粗加工,R15,圆弧面；,（,5,）精加工,R15,圆弧面；,（,6,）切槽；,（,7,）车螺纹；,（,8,）切断。,2,选择刀具,90,0,外圆车刀,T0101,：用于车端面，粗、精车各圆柱面和倒角；,35,0,外圆车刀,T0202,：用于粗、精车,R15,圆弧面；,切断刀（宽,3mm,）,T0303,：用于切槽和切断；,螺纹刀,T0404,：用于车螺纹。,3,确定切削用量,切削用量表,加工内容,主轴转速,S,（,r/min,）,进给速度,F(mm/r,),车端面,800,0.15,粗车,圆柱面,、倒角、圆弧面,800,0.15,精车,圆柱面,、倒角、圆弧面,1200,0.08,切槽,600,0.05,车螺纹,500,1.5,切断,400,0.05,4,编程,9,.,2.4,子程序调用指令M98、M99,M98 表示调用子程序，M99 表示子程序结束。,调用子程序的格式：M98 P ；,子程序格式如下。,O(子程序号),M99;,如图所示，工件上有4 个相同尺寸的凹槽，用切槽T0303 进行车削，将相同的加工程序编成1 个子程序，再使用主程序调用此子程序，编写数控程序如下。,举例,9.3,任务实施,下面是编制定位套的数控程序。,9.4,实训内容,如图所示，已知毛坯为,40150,的,45,钢，要求编制数控加工程序并完成零件的加工。,实训题,
