电气设备安装工艺与技能训练(第二版)全书教学课件.pptx

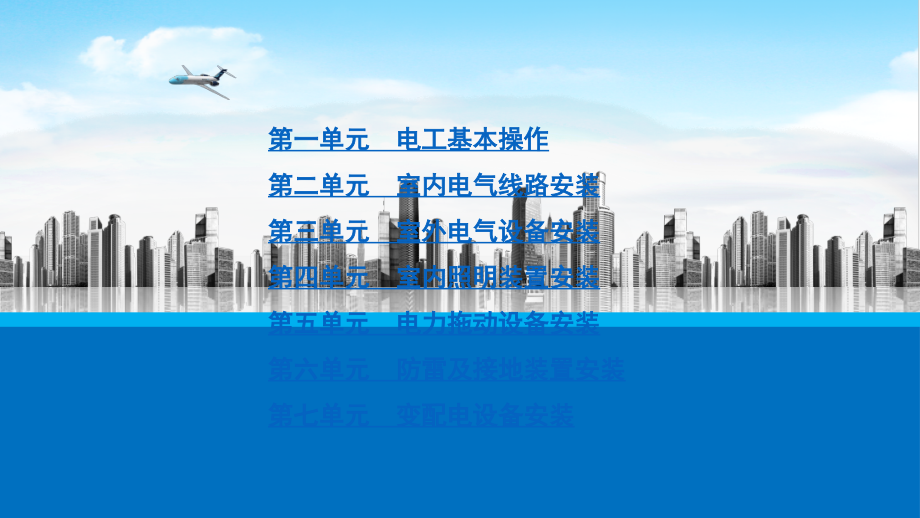

电气设备安装工艺与技能训练,第二版,第一单元电工基本操作,第二单元室内电气线路安装,第三单元室外电气设备安装,第四单元室内照明装置安装,第五单元电力拖动设备安装,第六单元防雷及接地装置安装,第七单元变配电设备安装,谢谢,课题一入门知识,课题二常用电工工具及测量仪表,第一单元电工基本操作,课题三常用导线连接,课题四钳工基本操作,了解电力系统的基本组成,掌握安全用电知识及触电急救和电火灾的扑救方法,了解常用电工材料的识别,熟练掌握常用电工工具及测量仪表的正确使用,熟练掌握导线连接的操作方法,掌握钳工基本操作方法,学习目标,入 门 知 识,课题一,一、电力系统的基本组成,电力系统由发电、输电、变电、配电、用电这五个基本环节组成，如图所示。,目前常见的发电方式有火力发电、水力发电、风力发电和核能发电。,输电就是电能的传输。,电力系统组成,二、安全用电知识,学习安全用电基本知识，掌握常规触电防护技术，是保证建筑施工安全用电的有效途径。,触电形式,所谓触电是指电流流过人体，如电流较强会对人体造成伤害。常见的几种触电形式见表。,常见的几种触电形式,常见的几种触电形式,安全用电,所谓安全用电，是指在保证人身及设备安全的前提下，为了正确地使用电能而采取的措施和手段。,为了防止触电事故和电气火灾事故的发生，在使用电能时，必须做到安全用电。安全用电的基本要求是自觉遵守安全用电规定，做到以防为主。,安全用电规定,安全用电规定,安全用电规定,安全用电规定,防止触电的措施,常见的有效防止触电的措施见表。,常见的有效防止触电的措施,触电现场的救护,当发生触电事故时，电工应当积极参与现场救护，现场救护过程如下：,（）使触电者迅速脱离电源。,（）现场诊断与救护。具体方法如下：,若触电者呼吸停止，但心脏还在跳动，应立即采用口对口人工呼吸法救护。,若触电者虽有呼吸但心脏停止跳动，应立即用闭胸心脏按压法救护。,若触电者伤势严重，呼吸和心跳都停止或瞳孔开始放大，应同时采用口对口人工呼吸和闭胸心脏按压法救护。,人工呼吸的方法。,对触电者不能注射强心针或泼冷水。,触电者处于假死状态时，大脑细胞严重缺氧，处于死亡边缘，瞳孔放大不等于死亡，仍需进行抢救。,同时采用两种急救方法进行急救时，一般吹气,2,3,次，再按压,10,15,次，且速度应快些。,电气火灾的扑救。电气火灾一般是由于电力线路或电气设备发生老化造成短路引起的，也可能是由于操作不当或雷电所致。,特别提示,三、建筑电气工程简介,建筑电气工程就是以电能、电气设备和电气技术为手段来创造、维持与改善限定空间和环境的一门科学，它是介于土建和电气两大类学科之间的一门综合学科。建筑电气工程包括供配电系统、配电线路布线系统、照明电气、民用建筑物防雷。,供配电系统的组成,一般民用住宅电能输送过程为：市政电 小区内变电所（,10kV,）小区内配电室（,10kV,转变为,0.4kV,）建筑物内。,（）负荷分级及供电要求。用电负荷根据用电可靠性及中断供电造成的损失或影响程度，分为一级负荷、二级负荷及三级负荷。,）一级负荷。,一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。一般属于一级负荷的建筑物有：国家级会堂、宾馆、国家级国际会议中心、省部级政府办公建筑、地市级以上气象台、二级以上医院、一类高层建筑等。,）二级负荷。,二级负荷的供电系统，由两回路供电。一般属于二级负荷的建筑物有：地、市级办公建筑、大型商场、超市、一、二级客运站。,）不属于一级和二级的用电负荷为三级负荷。,（）配电系统的接线方式。最常用的建筑电气配电系统的接线方法有放射式、树干式和混合式三种。,）放射式系统。放射式系统又可分为单电源单回路放射式和双电源双回路交叉放射式两种。,）树干式系统。树干式配电系统又可分为直接连接树干式配电与链串型树干式配电系统两种。,）混合式系统。混合式即为放射式和树干式相结合的最常用的配电方式。,放射式配电系统,树干式配电系统,配电线路布线系统,（）配电线路布线方式可分为直敷布线、金属导管布线、金属电线保护套管布线、金属线槽布线、电力电缆布线、电气竖井内布线等。,）金属导管布线。绝缘电线或电缆穿金属导管布线是民用建筑中最为常见的布线系统。金属导管布线宜用于室内、外场所，不宜用于对金属导管有严重腐蚀的场所。,）直敷布线。直敷布线是指采用线卡将护套绝缘电线直接布设在敷设面上的明敷布线方式，主要用于居住及办公建筑室内照明及日用电气插座的布线。,）电气竖井内布线。电气竖井内布线是高层民用建筑中强电及弱电垂直干线线路特有的布线方式。竖井内的布线方式分为金属套管、金属线槽、各种电缆或电缆桥架等。,配电系统三种方式,（）建筑低压配电系统。建筑电气的高压配电系统大多采用放射式接线方式，低压配电系统（特别是大型高层建筑）大多采用放射式和树干式相结合的混合式配电方式。,建筑上部各层配电可采用分区树干式。,不论是分区树干式还是大树干式的垂直主干线，现在常用的有电缆、绝缘母线槽及大电流分支电缆三种形式。,电气照明,建筑照明是指光能的产生、传播、分配（反射、折射和透射）和消耗吸收的系统，由电源、控制器、室内空间、建筑内表面、建筑形状、工作面等组成。,照明方式可分为：一般照明、局部照明、混合照明和应急照明。,民用建筑物防雷,根据现行国家标准,建筑物防雷设计规范,的规定，民用建筑物应被划分为第二类和第三类防雷建筑物。,（）第二类防雷建筑物。,（）第三类防雷建筑物。,常用电工工具及测量仪表,课题二,一、常用电工工具,常用电工工具的名称、图示、说明及使用要求见表。,试电笔,螺钉旋具,电工刀,钢丝钳,尖嘴钳,斜口钳,剥线钳,活扳手,二、安装用电工工具,安装用电工工具的名称、图示、说明及使用要求见表。,导线压接钳,喷灯,手电钻,电锤,冲击钻,手动液压弯管机,三、便携数字式电工仪表,测量各种电量的仪表统称为电工测量仪表。电工测量仪表的种类很多，其中常用的是测量基本电量的便携式仪表，如万用表、兆欧表、钳形电流表、接地电阻测定仪等。根据测量仪表数据显示方式，分为指针式仪表和数字式仪表。,便携数字式电工仪表的名称、图示、说明及使用要求,便携数字式电工仪表的名称、图示、说明及使用要求,便携数字式电工仪表的名称、图示、说明及使用要求,数字式万用表的使用,数字万用表面板及旋钮作用,（）面板量程开关使用说明。,：电阻挡：,200,、,2K,、,20K,、,200K,、,2M,、,20M,。,V,：交流电压挡：,2V,、,20,、,200,、,750,。,V,：直流电压挡：,200m,、,2,、,20,、,200,、,1000,。,A,：直流电流挡：,20A,、,200A,、,2mA,、,20mA,、,200mA,、,20A,。,A,：交流电流挡：,2mA,、,20mA,、,200mA,、,20A,。,h,FE,：,0,1000,。,C,：电容挡：,20nF,、,2F,、,200F,。,：二极管及通断测试，二极管压降；蜂蜜器发出长响，测试电阻小于,70,。,（）直流电压测量。,（）交流电压测量。,（）直流电流测量。,（）交流电流测量。,（）电阻测量。,（）电容测量。,（）二极管及通断测试。,（）自动断电。,（）仪表保养。,常用导线连接,课题三,一、绝缘导线与绝缘导线连接,对绝缘导线进行连接时，必须去除接头处的绝缘层，以保证接头处有良好的导电特性。,接线端子,接线端子是用于实现电气连接的一种配件，是一段封在绝缘塑料里面的金属片。,接线端子的材料包括金属材料和外壳材料。,（）金属材料。端子的主要金属部件有导电条、螺钉和夹紧件。,（）外壳材料。接线端子外壳材料主要有聚碳酸酯、尿素树脂（电玉粉）和,ABS,工程塑料等。,接线端子,导线的绝缘层剖削,（）导线横截面积,4mm,2,及以下的塑料导线绝缘层的剖削方法可分为钢丝钳剖削和剥线钳剖削两种方法，见表。,导线横截面积,4mm,2,及以下的塑料导线绝缘层的剖削方法,（）导线横截面积大于,4mm,2,的塑料导线绝缘层的剖削方法。电工刀剖削绝缘层操作方法如图所示。,电工刀剖削绝缘层操作方法,）握刀姿势）刀以,45,切入,）刀以,25,倾斜推削）扳翻塑料层并在根部切去,（）塑料护套线护层和绝缘层的剖削方法如图所示。,塑料护套线护层和绝缘层的剖削方法,用电工刀剖削时，刀口应向外，并注意安全，以防伤人。,用电工刀和钢丝钳剖削时，不得损伤线芯，若损伤较多应重新剖削。,用剥线钳剥除时，应注意导线规格与剥线钳钳口对应。,特别提示,导线的连接,（）小截面单股芯线直线连接。,单股芯线直线连接,（）大截面单股铜导线直线连接。,大截面单股铜导线直线连接,（）单股线芯的,T,字形分支连接方法。,）对截面积,6mm,2,以下的导线进行,T,字形连接。,）对于截面较大的导线可用直接缠线法进行,T,字形连接。,单股线芯的,T,字形分支连接,（）多股芯线的直线连接（对于截面积较小，如,10mm,2,的,7,股芯线采用自缠法。对于截面积较大，如,35mm,2,及以上的,7,股芯线采用缠绕绑接法）。,多股芯线的直线连接,（）多股芯线,T,字形连接。,多股芯线,T,字形连接,多股芯线,T,字形连接,（）双芯或多芯电线电缆的连接。双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。,多芯电线电缆的连接,（）多根单股芯线线头连接。,多根单股芯线线头连接（压线帽压接法）,导线绝缘层的恢复,（）导线直线连接后的绝缘恢复,电力线绝缘层通常用包缠法进行恢复。一般选用黄蜡带、涤纶薄膜带或玻璃纤维带等绝缘材料。宽度一般在,20mm,较适宜。,黄蜡带包缠方法,导线直线连接后的绝缘恢复,（）,T,字形连接后的绝缘恢复方法与直线连接的绝缘恢复方法相似，如图所示。,T,字形连接后的绝缘恢复,（）多根单股芯线线头连接后的绝缘恢复方法与直线连接的绝缘恢复方法相似，如图所示。,多根单股芯线线头连接后的绝缘恢复,380,220V,线路上的导线绝缘恢复时，绝缘粘胶带一般包缠,2,4,层。,绝缘粘胶带包缠时，不能过疏，更不允许露出芯线，以免造成触电和短路事故。,绝缘粘胶带平时不可放在温度很高的地方，也不可浸染油脂。,特别提示,二、导线与各类端子连接（封端）,在各种建筑电器或电气设备上，都采用接线桩作为导线的连接方式。常用的接线桩有针孔式、螺钉平压式和螺钉瓦形垫片扣压式三种。,线头与针孔式接线桩的连接方法,（）单股线芯与针孔连接线桩连接。,（）多股芯线的连接，先将芯线线头进一步绞紧，再插入针孔内，注意线径与针孔的配合应恰当。,线头与针孔式接线桩,的连接方法,线头与平压式接线桩的连接方法,线头与平压式接线桩的连接方法,线头与瓦形接线桩的连接方法,这是一种利用瓦形垫圈进行平压式连接的方式。,线头与瓦形接线桩的连接方法,铝线封端的连接方法,铝芯导线通常采用压接钳压接法进行封端连接。,铝线的封端连接方法,铜线的封端连接方法,（）焊接法。,（）压接法。,铜线的封端连接压接法,小截面铝芯线连接前必须先涂上凡士林锌膏，再清除线头表面的氧化层，还要留有能提供再连接,2,3,次的长度。大截面铝芯线在与铜接线桩连接时应采用铜铝过渡接头。,连接时线端必须插到针孔底部，绝缘层不能插入针孔，孔外裸线长度不得大于,3mm,。,压线圈的直径要与压接螺钉相适，不可过大。,特别提示,三、有线电视线、网线、电话线的终端插头制作,有线电视线及其终端插头的连接方法,这类终端插头用于将电视信号连接到电视机，如图所示。,（）剥去电缆的外层护套。如图所示。,（）将屏蔽层取散、外折，剪掉前面一段铝复合薄膜。如图所示。,（）剥去芯线的绝缘层后，接好插头。如图所示。,（）将铜芯用固定螺钉拧紧，并检查屏蔽层固定器是否与金属屏蔽丝良好接合。如图所示。,（）旋紧绝缘套管。如图所示。,（）插头成型。如图所示。,有线电视线终端插头制作方法,有线电视线及其专用,FL10,插头的连接方法,这类插头用于连接分支器、放大器、数字电视机顶盒端，连接方法如图所示。,（）将有线电视同轴电缆的护套层、屏蔽层、绝缘层剥除，使铜芯露出,10,15mm,。如图所示。,（）将固定环套入同轴电缆头内。如图所示。,（）将,F,头尾端插入同轴电缆的金属屏蔽网与内芯绝缘层间。如图 所示。,（）固定环在,F,头尾端，用钳子压紧，将同轴电缆固定在,F,头上。如图 所示。,（）将多余的铜芯线头剪掉（与,F,头螺母平面齐平），并旋紧螺母。如图 所示。,（）插头成型。如图 所示。,有线电视线及其专用,FL10,插头的连接方法,双绞线与,RJ45,插头（水晶头）的连接方法,双绞线与,RJ45,插头的连接方法,电话线与水晶头的连接方法,操作方法及要求与双绞线与,RJ45,插头（水晶头）的连接基本相同。所不同的是把水晶头插入压线钳的,4P,槽内压接。,电话线与水晶头的连接方法,剥线时，若线芯过长不能被水晶头卡住，容易松动；若过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与线芯完好接触，影响线路质量。,排列缆芯时，除应注意顺序外，还应尽量避免线路的缠绕和重叠。,特别提示,钳工基本操作,课题四,钳工基本操作技能是指正确使用工具、量具刃具，按照技术工艺文件，在所提供的毛坯上，利用平面划线、金属錾削、锯割、锉削、钻孔、攻螺纹和套螺纹等操作技能，完成工件加工的能力。,一、平面划线,平面划线是利用,90,角尺、划针或平台划线盘在加工件表面的平面上划线的一种方法。,平面划线所使用的工具主要有直尺、划规、,90,角尺、划线盘、显示剂、样冲。,平行线划法,图是用作图法划平行线。图、分别是用,90,角尺和平台划线盘划平行线的方法。,平行线划法,垂直线划法,如图所示是用作图法划垂直线。图 是用,90,角尺划垂直线的方法。,垂直线划法,角度线划法,图 标出了,45,角的划法。,图 为,30,、,60,、,75,、,120,角的划线方法。,角度线划法,划线过程：在工件需要划线的区域涂显示剂，然后利用各种量具、划针、划线盘、划规划线，最后在线的关键点用样冲打出样冲眼作为划线的标记，即使线被擦掉，通过样冲眼也能识别加工标记。,特别提示,二、金属錾削,金属錾削是利用锤子敲击錾子，对金属进行加工的一种方法，錾削所用的工具是錾子和锤子。,錾子握法,錾子的楔角主要根据加工材料的硬度来决定。錾子的握法分为正握法和反握法两种，如图所示，图为正握法；图为反握法。,錾子握法,锤子握法,锤子的握法分为紧握法和松握法两种，如图所示，图为紧握法，图为松握法。,锤子握法,站立位置及挥锤方法,挥锤方法有三种：手挥、肘挥和臂挥，如图所示。,站立位置及挥锤方法,錾断板料的边缘,錾断板料,錾断板料的边缘,錾断板料,工件在台虎钳中心必须夹紧，工件高度一般要高出钳口,10,15mm,。,检查锤子锤头与木柄安装是否牢固。,錾头有明显毛刺或卷边时要及时除去。,錾削加工精度较低，所以要留有一定修整加工余量。,錾子应放在台虎钳的左边；锤子应放在台虎钳的右边，锤柄不可露出钳台外面，以免掉下砸伤脚。,特别提示,三、金属锉削,用锉刀对金属工件表面进行切削加工的过程叫作锉削，锉削使用的工具是锉刀。,锉刀握法,锉刀握法,）大锉刀握法）中锉刀握法）小锉刀握法）整形锉的握法,工件的夹持方法,工件的夹持,）用扳手紧台虎钳）工件夹在中间）用,V,形架夹圆形工件,）扁平工件先固定在木板上，再把木板夹在台虎钳上,锉削时身体站立的姿势,锉削姿势,锉削,锉削,清除锉刀上的切屑时应用刷子刷除，不能用嘴吹或用手清除，以免切屑飞入眼内或伤到手。,特别提示,四、金属锯割,用钢锯对工件或材料进行切割的操作叫锯割。锯割所用的工具是钢锯。,手锯的握法,手锯的握法,起锯方法,起锯方法,）远起锯）近起锯）起锯角度太大）用拇指挡住锯条起锯,锯割运动,锯割一般采用小幅度上下摆动的形式。,管件锯割,管件锯割,薄板材锯割,薄板材锯割,锯条安装时要保证齿尖方向朝前。,锯割工件时一般夹在台钳左侧，以便左手辅助操作。,锯割时要注意安全，工件即将锯断时锯割幅度及压力均要减小，此时可用左手扶住工件，避免掉下砸伤脚。,特别提示,五、钻孔、攻螺纹和套螺纹,钻孔,用钻头在工件上加工孔的过程叫钻孔，钻孔所用的工具是钻床和钻头。,（）准备。,（）开车。,（）钻通孔时，当孔即将钻透时必须减小进刀量。,（）如孔径超过,30mm,时，要分两次钻成。,攻螺纹,攻螺纹是用丝锥在金属圆孔内壁上加工出螺纹的工作。攻螺纹所用的工具是丝锥和铰杠，套螺纹是用板牙在圆柱形工件上加工出螺纹的工作。套螺纹所用的工具是圆板牙与铰杠。,攻螺纹,套螺纹,套螺纹时，必须使板牙与圆杆垂直。,套螺纹,钻孔时，不准戴布手套或线手套以防钻头铰杠，应穿胶鞋以防触电。清除金属切削碎屑时，应用刷子而不能用手。,在硬材料上钻深孔时，要不断地将钻头抽出孔外，以利于排屑。,拆装钻头时，必须用钥匙而不能用敲打的方法。,钻床需要变速时必须先停车。,为确保丝锥中心线与底孔中心线重合，要用,90,角尺从前后、左右不同方向进行检查。,在韧性材料上攻螺纹、套螺纹时，要用切削液，以减小切削阻力。,特别提示,课题一电气配管,课题二线槽、桥架的安装,第二单元室内电气线路安装,课题三电气配线,课题四电缆敷设,课题五封闭式母线安装,了解现代建筑常用电气管材,掌握塑料管、钢管、钢索配线的操作方法及工艺要求,了解线槽、桥架配线的功能和安装操作工艺,能识别各种常用导线并掌握管内穿线和线槽配线的工艺方法,了解常用电缆施工工艺和敷设方法,了解封闭式母线的安装工艺,学习目标,电 气 配 管,课题一,把绝缘导线敷设在钢管或塑料管中的配线方式叫作导线管配线。它适用于一切需固定敷设的场所，导线管配线根据敷设在建筑结构的内外不同可分为暗管配线和明管配线。,一、现代建筑常用电气管材,塑料管材,建筑电气工程中常用的是,PVC,管和塑料波纹管。,（）硬质聚氯乙烯管。主要用于电线、电缆的保护套管等。,（）刚性阻燃管。由于在浇铸混凝土过程中不易变形，现在被广泛应用。,（）半硬质阻燃管。用于电线保护，一般颜色为黄、红、白色等。,薄壁镀锌钢管,用于新建和改造工程中的照明、动力、电话、消防等系统的管路敷设（材质为,JDG,、,KBG,），可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。,电线管螺纹接头（盒接、杯锁）分紧定式（,JDG,）和扣压式（,KBG,）两种。,（）,KBG,管。,各种接头如图所示。,）连接方式,管与管连接,管与盒连接,KBG,管接头,（）,JDG,管。,）接头,各种接头如图所示。,）连接方式,管与管的连接,管与盒的连接,JDG,管接头,）螺纹接头）弯管接头）直管接头,二、塑料管配线,塑料管配线的操作及工艺要求见表。,塑料管配线的操作及工艺要求,塑料管配线的操作及工艺要求,塑料管配线的操作及工艺要求,塑料管配线的操作及工艺要求,塑料管配线的操作及工艺要求,塑料管配线的操作及工艺要求,三、钢管配线,钢管配线是把绝缘导线穿在钢管内敷设的配线方式。,钢管配线的操作及工艺要求,钢管配线的操作及工艺要求,钢管配线的操作及工艺要求,钢管配线的操作及工艺要求,钢管配线的操作及工艺要求,钢管配线的操作及工艺要求,钢管配线的操作及工艺要求,配线钢管的除锈和刷漆,（）除锈方法。管子内壁除锈方法是用圆形钢刷接长手柄来回拉动，管外壁除锈可用钢丝刷人工打磨或用电动除锈机。,（）刷漆方法。钢管外壁用漆刷漆。,（）钢管刷漆的相关规定,配线钢管的刷漆,切割套螺纹,（）钢管切断。管子批量较大，最好用砂轮切割机切割，管子数量较少时，可用钢锯、割管器切割。,砂轮切割机,（）管子套螺纹。,管子套螺纹,）铰板）套螺纹,钢管弯曲,（）弯曲方法。管子弯曲可根据管径大小选用不同的方法。,）冷弯法。如图所示为三种弯管器。,）热弯法。,弯管器,）手动弯管器）手动液压弯管器）电动弯管器,（）弯曲要求,）明配时，弯曲半径一般不小于管外径的,6,倍，若埋于地下或混凝土楼板内，不应小于管外径的,10,倍。管子的弯曲半径如图所示。,）用热弯法弯曲时，应比预定弯曲角度略大,2,3,，以弥补因冷却收缩造成的管子角度减小。,）在弯管过程中应注意弯曲处不应有褶皱、凹穴和裂缝现象，弯扁程度不大于管外径的,1,10,。,管子的弯曲半径,管子连接,（）螺纹连接时，螺纹应光滑、无损，管端螺纹长度不小于束接长度的,1,2,，连接后，其螺纹宜外露,2,3,扣。,（）套管的管径选择要合适。,（）套管长度应为连接管外径的,1.5,3,倍。,跨接线的选接,跨接线规格的选择见表。,跨接线的规格,明配管应注意美观，配管各固定点间距要均匀。,暗配管必须选用暗装附件，应选用钢板制成的冲压盒或点焊制作的焊接盒，其壁厚不应小于,1.2mm,。,特别提示,四、钢索配线,钢索配线就是借助钢索的支撑，在悬挂的钢索上吊瓷瓶、吊钢管、吊塑料管配线或吊塑料护套线的一种配线方式。,钢索架设工作的内容是测位、断料、架设、绑扎、拉紧、刷漆。配线工作的内容是测位、划线、上卡子、装接线盒、配线、焊接头。,钢索配线的一般工艺流程为：施工材料准备配件安装钢索安装钢索配线（其中配件安装包括拉环的安装、花篮螺栓的安装、吊钩的安装）。,操作流程、图示、方法及工艺要求见表。,操作流程、图示、方法及工艺要求,操作流程、图示、方法及工艺要求,操作流程、图示、方法及工艺要求,钢索吊装塑料护套线配线：,（）安装方法。钢索吊装塑料护套线配线采用铝片线卡将塑料护套线固定在钢索上，使用塑料接线盒与接线盒安装钢板，将照明灯具吊装在钢索上的方法。,（）塑料护套线的敷设要求,）敷设短距离护套线。,）敷设长距离塑料护套线。,）铝片线卡间距。,拉环安装要求,花篮螺栓安装要求,吊钩安装要求,钢索安装要求,钢索吊管配线要求,特别提示,线槽、桥架的安装,课题二,线槽是一种专门用于电线敷设的电线槽，常用的线槽用塑料或金属制成。,桥架是一种专门用于电缆敷设的电缆槽，可分为槽式、盘式和梯级式等几种形式。,一、金属线槽安装,金属线槽安装方式有地面内暗装金属线槽布线和吊装金属线槽布线两种。,吊装金属线槽布线，又分为预制加工支、吊架和定型产品（万能吊具）两种方式。,金属线槽,金属线槽和桥架的区别,桥架是用来敷设电力电缆和控制电缆的，线槽是敷设导线和通信线缆的；桥架比较大，线槽比较小；桥架拐弯半径比较大，线槽大部分拐直角弯；桥架跨距比较大，线槽比较小；固定、安装方式不同。,金属线槽安装的一般工艺流程如下：预留孔洞测量定位支、吊架制作及安装线槽安装槽内配线。,金属线槽安装的操作流程、方法及工艺要求见表。万能型吊具吊装金属线槽示意图如图所示。,特别提示,金属线槽安装的操作流程、方法及工艺要求,金属线槽安装的操作流程、方法及工艺要求,万能型吊具吊装金属线槽示意图,用金属膨胀螺栓安装支、吊架时，不得在空心砖墙和陶粒混凝土砌块等轻型墙体上使用金属膨胀螺栓。,轻钢龙骨吊顶内敷设线槽应单独设置吊具，吊杆直径不小于,8mm,。,不同电压、不同回路、不同频率的导线放在同一线槽内应加隔板，但下列情况可直接放在同一线槽内：电压在,65V,及以下；同一设备的动力和控制回路；照明花灯的所有回路；三相四线制的照明回路。,同一回路的相线和零线，应敷设于同一金属线槽内。,绑扎点间距不应大于,2m,，导线应留有补偿余量。,地面金属线槽安装要求：,（）地面线槽调节支架安装。,（）应及时根据弹线确定的位置，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。,（）地面线槽及附件全部上好后，再进行一次系统调整，主要根据地面厚度，仔细调整线槽干线，分支线，分线盒接头，转弯、转角、出口等处。,二、塑料线槽安装,塑料线槽安装的一般工艺流程如下：,测量定位线槽敷设槽内布线导线连接线路绝缘测试,塑料线槽,）矩形截面线槽（中间一根带格栅）带弧形截面线槽,塑料线槽安装的操作及工艺要求,塑料线槽安装的操作及工艺要求,塑料线槽安装的操作及工艺要求,塑料线槽安装的操作及工艺要求,线槽及线槽附件安装要求：,线槽的固定点最大间距的规定,线槽的固定点最大间距的规定见表。,特别提示,线槽的固定点最大间距,三、电缆桥架安装,电缆桥架是指用于排放、固定电缆的梯架和托盘式金属线槽。电缆桥架主要有钢制、铝合金制及玻璃钢制等。钢制桥架表面处理分为喷漆、喷塑、电镀锌，热镀锌、粉末静电喷涂等工艺。电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等几种方式。支（吊）架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。,电缆桥架,）梯式桥架）托盘式桥架,电缆桥架安装的一般工艺流程如图所示，电缆桥架安装的操作方法及工艺要求见表。,电缆桥架安装的一般工艺流程,电缆桥架安装的操作方法及工艺要求,电缆桥架安装的操作方法及工艺要求,电缆桥架安装的操作方法及工艺要求,下列不同电压用途的电缆不宜敷设在同一层桥架上：,（）,1kV,以上和,1kV,以下的电缆。,（）向一级负荷供电的双路电源电缆。,（）应急照明和其他照明的电缆。,（）强电和弱电电缆。,如受条件限制需安装在同一层桥架上时，应用隔板隔开。,特别提示,桥架托臂安装,桥架托臂安装,）式：托臂用膨胀螺栓固定）式：托臂用预埋螺栓固定,）托臂在工字钢立柱上安装）托臂在槽钢、角钢立柱上安装,桥架托臂安装,）式：托臂用膨胀螺栓固定）式：托臂用预埋螺栓固定,）托臂在工字钢立柱上安装）托臂在槽钢、角钢立柱上安装,铝合金梯架在钢制支吊架上固定时，应有防电化腐蚀的措施。,电缆桥架穿过防火墙及防火楼板时，应采取防火隔离。,当直线段钢制电缆桥架超过,30m,、铝合金或玻璃钢电缆桥架超过,15m,时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应置伸缩缝。,电缆桥架转弯处的转弯半径，应不小于该桥架上电缆最小允许弯曲半径的最大者。,电 气 配 线,课题三,一、导线材料,常用电线电缆的导电材料多采用铜、铝及其合金。,绝缘导线颜色的选配。要求同一建筑物内的供配电系统导线颜色选择应统一。,二、线管穿线的工艺要求,线管穿线的工艺过程：清管、放线、穿引线、导线入管、线头预留。,线管穿线的操作工艺要求见表。,线管穿线的操作工艺要求,线管穿线的操作工艺要求,线管穿线的操作工艺要求,三、线槽配线,配线前，应先将线槽内的杂物清除干净,。,配线时，宜从始端到终端、先干线后支线的顺序进行，并在导线两端做好标记。,线槽内敷设导线的线芯最小允许截面。,沿线槽垂直配线时，应将导线固定在线槽底板上，防止导线下坠。,不同电压、不同回路、不同频率的导线放在同一线槽内应加隔板，但下列情况可直接放在同一线槽内：电压在,65V,及以下；同一设备的动力和控制回路；照明花灯的所有回路；三相四线制的照明回路。,同一回路的相线和零线，应敷设于同一金属线槽内。,导线按回路编号分段绑扎，绑扎点间距不应大于,2m,，线槽在穿越建筑物的变形缝时，导线应留有补偿余量。,线槽配线前应将槽内的灰尘和杂物清净。,线槽配线在穿过楼板或墙壁时，应用保护管。,特别提示,电 缆 敷 设,课题四,一、普通电缆施工工艺,电缆线路的敷设方式主要有电缆直埋铺砂盖砖或盖混凝土板、电缆沿沟内敷设、电缆穿钢管埋设、电缆沿墙明敷设、电缆穿混凝土管敷设、电缆沿电缆托盘或电缆桥架敷设等。,电缆敷设方法可分为人工敷设和机械牵引敷设；按方向可分为水平敷设和垂直敷设。,电缆敷设的一般工艺流程如图所示。,电缆敷设的一般工艺流程,二、预分支电缆的施工,预分支电缆又称带分支电缆或枝状电缆。多应用于高层建筑配电干线，电缆具有良好的抗振、气密、防水性能，占用空间小、安装方便，如图所示。,预分支电缆,第,4,项工作应在前,3,项工作完成后，且于工作日开始时实施。,缆夹尽可能地将主电缆夹紧，目的在于：在尽量短的时间内将预制分支电缆的重量均匀分布在支架上和减少正常运行中的电磁振动。在主电缆截面过小时，可采用在主电缆包绝缘材料后夹紧的方法。,特别提示,三、电缆绝缘穿刺线夹,电缆绝缘穿刺线夹，如图所示，是代替预分支电缆和传统连接的一种新型连接器，适用于小容量动力与照明供电系统的新型电缆,T,接产品。,安装过程见表。,电缆绝缘穿刺线夹,电缆绝缘穿刺线夹的安装,电缆绝缘穿刺线夹的安装,电缆绝缘穿刺线夹的安装,四、,T,接端子安装,T,接端子主要适用于建筑、工业电气设备中作主电缆（干线）不能切断时的“,T,”形分线连接用。,常用的,JXT2,型,T,接端子由绝缘基座、接线框、防护罩三部分组成。接线框由导线夹、螺钉、螺母和支承框等零件组成。,T,接端子外形如图所示。,接端子,电缆分接前的准备工作,对压接点做预处理,干线电缆外绝缘剥除,支线电缆外绝缘剥除,干、支线电缆内绝缘剥除,对干、支线电缆芯线分别进行压接处理,将干、支线压入端子中,端子密封固定,摇测电缆绝缘电阻,T,接端子应用,五、矿物绝缘电缆的施工,矿物绝缘电缆又称氧化镁电缆或防火电缆，如图所示。它是由矿物材料氧化镁粉作为绝缘材料的铜芯铜护套电缆。,矿物绝缘电缆,施工准备,（）材料准备,（）机具准备,作业条件,技术准备,操作工艺,操作方法,（）准备工作,矿物绝缘电缆包括敷设附件、中间连接附件、终端附件及密封绝缘附件四类。,敷设附件主要是电缆固定用电缆卡子以及架空敷设时的电缆挂钩。,中间连接附件用于电缆中间的连接。,终端附件用于线路两端的连接、固定。,密封绝缘附件用于矿物绝缘电缆中间接头及终端接头的密封和绝缘。,特别提示,终端附件,中间连接附件及密封绝缘附件,（）电缆敷设,（）挂标牌,（）热缩型终端的制作。,（）中间接头的制作,（）电缆分相,（）试验与试运行。,质量标准,（）主控项目,（）一般项目,成品保护,封闭式母线安装,课题五,一般的母线槽配电系统安装如图所示。,母线槽配电系统安装图,母线槽可分为交流三相三线制、三相四线制和三相五线制三种类型，如图所示。,三相四线制母线槽,一、施工准备,材料准备,机具准备,作业条件,二、施工工艺,工艺流程,开箱检查、吊（支）架制作和安装、封闭母线安装、送电前检查、试运行验收。,施工要点,（）母线开箱检查。,（）母线支架制作。,（）母线支、吊架的安装。,支架膨胀螺栓固定。,一字形角钢支架安装。,一字形支架安装,）母线直立式安装用支架）母线侧卧式安装用支架,L,形角钢支架安装。,L,形角钢支架安装,在楼板上安装吊架。,双杆吊架,（）封闭、插接母线安装。,封闭、插接母线应按分段图、相序、编号、方向和标志正确放置。,母线组装前检查。,母线垂直安装。,在门型支架上安装母线,）平卧式固定）侧卧式固定,母线垂直安装,母线水平安装。母线水平安装的顺序应由始端开始至中间固定再至终端固定。,母线的吊装。,母线用夹板吊装,母线的连接。,封闭、插接母线的接地。,试运行及工程交接验收。,封闭母线穿墙防火做法,三、质量标准,主控项目,一般项目,四、成品保护,五、安全环保措施,课题一电缆敷设施工,课题二路灯及水下灯具的安装,第三单元室外电气设备安装,了解直埋电缆线路敷设和电缆沟（隧道）线路敷设方式,了解新材料海泡石水泥电缆管线路敷设方式,掌握电缆沟线路敷设,电缆支架和低压电缆终端的制作和安装工艺,掌握常用城市道路照明灯具的安装工艺,了解并掌握太阳能路灯的基本原理、结构、安装工艺和简单设计方法,了解,LED,水下灯具特殊的安装工艺及注意事项,学习目标,电缆敷设施工,课题一,一、直埋电缆线路敷设,将电缆敷设于地下壕沟中，沟底和电缆上覆盖有软土层或沙且设有保护板再埋齐地坪的敷设方式称为电缆直埋敷设。,直埋敷设沟槽电缆布置断面图,作业准备,操作步骤,直埋电缆敷设工艺流程：准备工作、电缆敷设、覆砂盖砖、回填土、埋标桩。,质量标准,直埋电缆敷设沟槽施工断面,二、电缆沟敷设,电缆沟敷设,电缆沟敷设,（）电缆沟敷设的特点。电缆沟敷设适用于并列安装多根电缆的场所。电缆不容易受到外部机械损伤，占用空间相对较小。,（）电缆沟敷设的施工过程,）电缆沟敷设前的准备。,）电缆沟敷设的操作步骤。施放电缆的方法，一般情况下是先放支架最下层、最里侧的电缆，然后从里到外，从下层到上层依次展放。,（）电缆沟敷设的质量标准。,电缆隧道敷设,电缆隧道断面示意图,（）电缆隧道敷设的特点。,（）电缆隧道适用的场合。,（）电缆隧道敷设的施工方法。,）电缆隧道敷设前的准备。,）电缆隧道敷设的操作步骤。,（）质量标准。,电缆隧道敷设,三、海泡石水泥电缆管,海泡石管采用电扩孔等先进工艺，以高强无污染的海泡石纤维作为盘材，加入高强高摩维尼纶、植物纤维等原料，用高标号水泥为主要原料，通过抄取卷制而成的新一代增强纤维水泥电缆管。,A,类海泡石管适用于混凝土包封敷设。,B,类海泡石管适用于人行道和绿化带等非机动车道直埋敷设，也适用于有重载车辆通过的机动车道混凝土包封敷设。,C,类海泡石管适用于有重载车辆通过路段（包括高速公路、一、二级公路）的直埋敷设。,海泡石水泥电缆管,直埋敷设,直埋沟底的处理方法,管接头的处理方法,直埋敷设的横截面示意图,电力管做混凝土包封敷设,竣工处理,电力管的运输与保管,包封层,四、电缆沟支架的安装工艺,电缆沟支架是电缆沟和电缆隧道中支撑电缆用的支撑物。,电缆沟支架,施工准备,技术准备,操作工艺过程,工艺流程：材料检查、电缆支架加工、电缆支架安装、接地线安装、检查和验收。,质量检验,成品保护,五、,1KV,及以下热塑式电缆终端的制作工艺,材料要求,主要机具,施工条件,工艺流程,（）测量电缆绝缘。,（）剥电线铠甲。,终端剥切尺寸,（）焊接铠装接地线。,（）热缩分支手套。,（）剥除绝缘层，压接接线端子。,（）热缩绝缘管。,（）套热缩相色管。,热缩相色管,（）连接地线。,（）清理现场。,户外电缆终端,路灯及水下灯具的安装,课题二,一、道路照明,道路照明标准,一只或两只灯具安装在高度通常为,15m,以下的灯杆上，按一定间距有规律地连续设置在道路的一侧、两侧或中央分车带上进行照明的方式称为常规道路照明。,光亮度就是单位面积光源的发光强度。发光强度的单位是,cd,m,2,，,cd,为光通量的单位，发光强度为,1,坎德拉（,cd,）的点光源，在单位立体角（,1,球面度）内发出的光通量为“,1,流明”，英文缩写,1m,。,照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（,1m,）数，也叫作勒克斯（,Lux,）：,1,Lux,1lm,m,2,。,我国城市道路照明标准，按快速路、主干路、次干路、支路以及居住区道路分为五级。分别有照明标准，见表。,道路照明标准,照明光源和灯具,（）光源的选择。快速路和对颜色识别要求不高的市郊道路宜采用低压钠灯或高压钠灯；主干路和次干路宜采用高压钠灯；市中心、商业中心等个别对颜色识别要求较高的街道必要时可采用金属卤化物灯或中显色型、高显色型高压钠灯，如图所示。,钠灯,（）灯具选择。快速路、主干路必须采用截光型、半截光型灯具；次干路应采用半截光型灯具；支路宜采用半截光型灯具；支路宜采用半截光型灯具。,（）钠灯组成及工作原理。,钠灯的结构,）组成。钠灯主要由发光管、中管、外管等组成。,钠灯控制电路图,照明方式,（）常规照明。常规照明有单侧布置、双侧交错布置、双侧对称布置、横向悬索布置和中心对称布置五种基本布灯方式。,（）高杆照明。,配置方式有平面对称，径向对称和非对称三种。,照明供电与控制,（）照明供电。城市道路照明宜由,10kV,配电线路上专用路灯变压器或公用三相变压器供电（低压供电）。重要道路和区段的照明宜采用双电源供电。,（）照明控制。道路照明控制有定时控制和光电控制两类。,节能措施,常规道路照明时，灯具效率低于,60,者不应选用。,尽量实行半夜灯控制。,二、城市道路照明设备安装工艺,定灯位,挖沟及埋管,路灯基础浇注,敷设电缆,路灯安装,（）一般规定。,（）灯具要求。,（）中杆灯和高杆灯。,（）单挑灯、双挑灯和庭院灯。,（）杆上路灯。,（）其他路灯。,电气设备安装（路灯控制箱安装）,工程交接验收,（）路灯安装工程交接验收时应按下列要求进行检查。,（）路灯安装工程交接验收时应提交的资料和文件。,三、太阳能路灯安装工艺,太阳能路灯概述,太阳能路灯主要是通过太阳能板，把光能转换为电能，然后达到照明功效。,太阳能路灯基本结构及工作原理,（）太阳能路灯基本结构。主要由
