第24讲-实例3-3D-11-添加螺钉、三板模开模动作动画.ppt

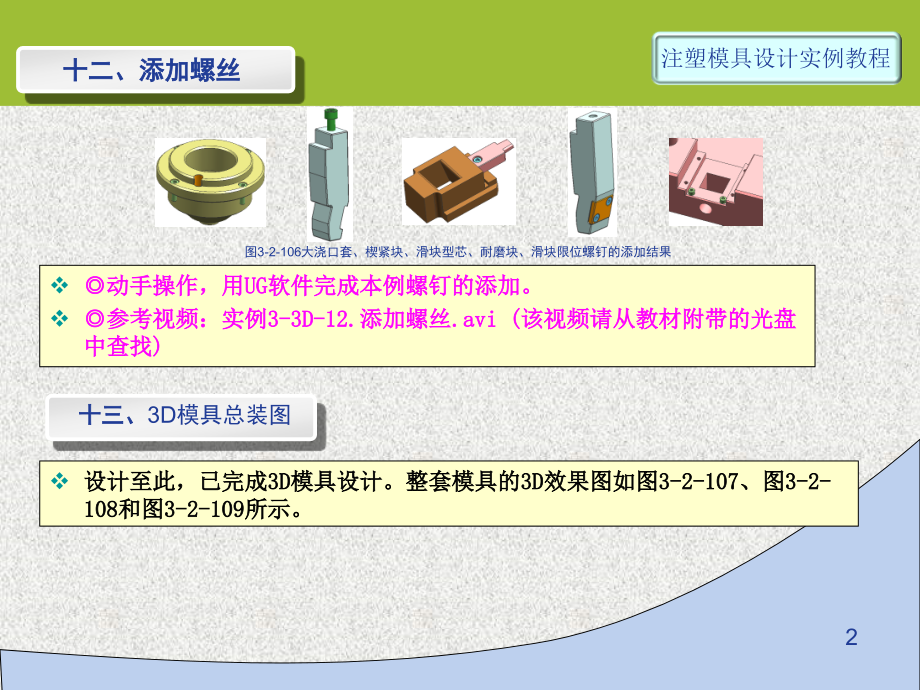

,注塑模具设计实例教程,1,实例三 玩具面壳注塑模具,3D,设计,十二、添加螺钉,复习：各块模板及滑块机构的处理,检查上次布置作业的完成情况,新课：,本例需要添加的螺钉包括大浇口套锁紧螺钉、型腔型芯锁紧螺钉、楔紧块锁紧螺钉、滑块压板锁紧螺钉、滑块型芯锁紧螺钉、滑块限位螺钉、耐磨块锁紧螺钉等。可对照,2D,图的规格和位置，利用,【HB_MOULD M6.4】【,螺丝系列,】【,正向螺丝,】/【,定位螺丝,】/【,快速螺丝,】,等方法添加。,图,3-2-106,为大浇口套、楔紧块、滑块型芯、耐磨块、滑块限位螺钉的添加结果，供参考。其他锁紧螺钉的添加详见光盘视频或相应图档文件。,注：,型腔、型芯锁紧螺钉利用,【HB_MOULD M6.4】【,螺丝系列,】,【,快速螺丝,】,方法添加较好。,其他螺钉利用,【HB_MOULD M6.4】【,螺丝系列,】,【,正向螺丝,】,方法添加较好。,2,十二、添加螺丝,动手操作，用,UG,软件完成本例螺钉的添加。,参考视频：实例,3-3D-12.,添加螺丝,.avi(,该视频请从教材附带的光盘中查找,),图,3-2-106,大浇口套、楔紧块、滑块型芯、耐磨块、滑块限位螺钉的添加结果,十三、,3D,模具总装图,设计至此，已完成,3D,模具设计。整套模具的,3D,效果图如图,3-2-107,、图,3-2-108,和图,3-2-109,所示。,3,十三、,3D,模具总装图,图,3-2-107,定模部分,3D,效果图,图,3-2-108,动模部分,3D,效果图,图,3-2-109,模具开模状态,3D,效果图,4,十三、,3D,模具总装图,小结：,各种螺钉的添加方法；通过动画了解三板模开模动作原理。,作业：,完成练习三以下部分内容：,添加螺钉,三板模开模动作原理动,画：,D072-,三板模（细水口模、双分型面注射模）开模动作,.swf,三板模开模行程动,画：,D073-,三板模（细水口模、双分型面注射模）开模行程,.swf,
