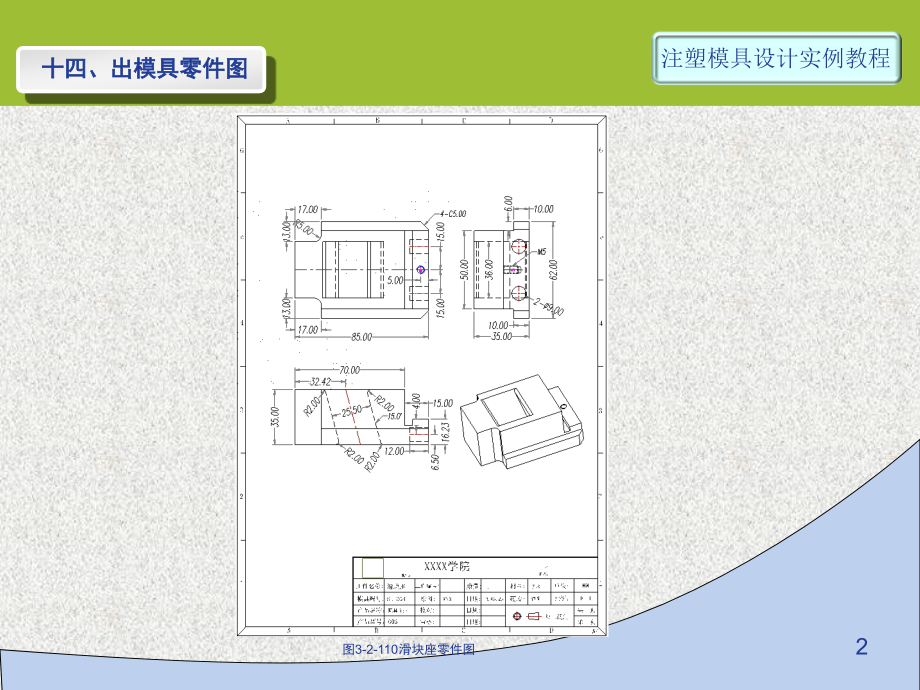

,注塑模具设计实例教程,1,实例三 玩具面壳注塑模具,3D,设计,十四、出模具零件图,复习：添加螺钉，三板模开模动作原理,检查上次布置作业的完成情况,新课：,完成,3D,模具设计后，即可出模具零件图，出图方法参照实例一。图,3-2-110,为本例滑块座零件图、图,3-2-111,为本例楔紧块零件图，供参考，其他零件的零件图请参阅本例图档文件。,2,十四、出模具零件图,图,3-2-110,滑块座零件图,3,十四、出模具零件图,图,3-2-111,楔紧块零件图,4,十四、出模具零件图,小结：,模具零件图的出图方法。,作业：,完成练习三以下部分内容：模具零件图的出图,练习题三,完成鼠标底壳,2D,和,3D,模具设计（图档名为,LX-03.prt,），并创建型腔、型芯和一支斜推杆的零件图。,产品材料：,ABS,；收缩率：,1.0045,；表面要求：细纹。,动手操作,用,UG,和,AutoCAD,软件完成本例模具零件图出图,参考视频：实例,3-3D-13.,出模具零件图,-,前后模仁,(,型腔、型芯）,.avi,实例,3-3D-14.,出模具零件图,-,滑块（行位）机构零件,.avi,实例,3-3D-15.,出模具零件图,-,模架（模胚）零件,.avi(,该视频请从教材附带的光盘中查找,),图,LX-03,鼠标底壳,
