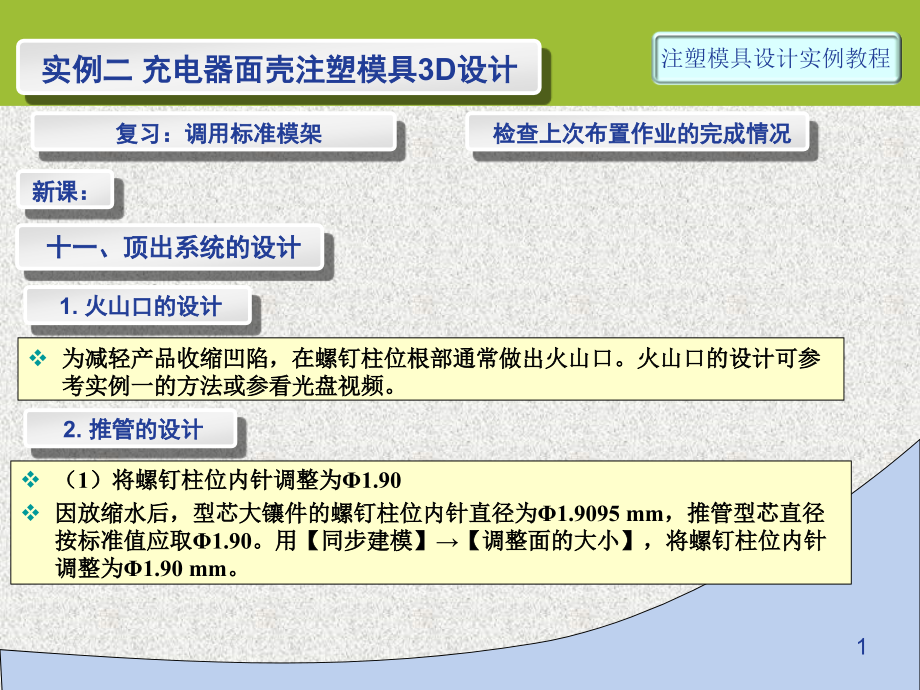

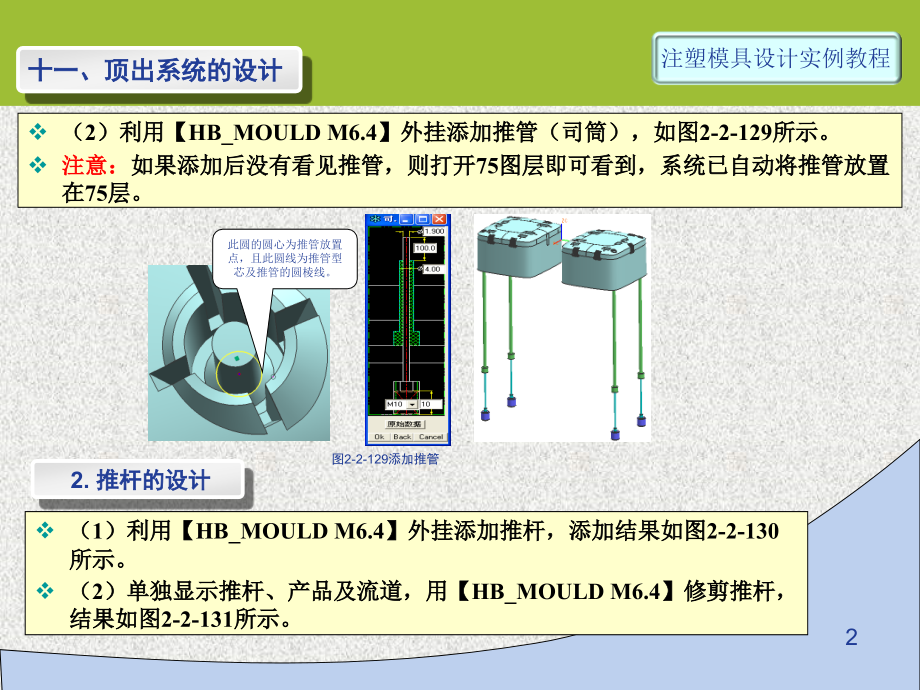

,注塑模具设计实例教程,1,实例二 充电器面壳注塑模具,3D,设计,十一、顶出系统的设计,复习：调用标准模架,检查上次布置作业的完成情况,新课：,1.,火山口的设计,为减轻产品收缩凹陷，在螺钉柱位根部通常做出火山口。火山口的设计可参考实例一的方法或参看光盘视频。,2.,推管的设计,（,1,）将螺钉柱位内针调整为,1.90,因放缩水后，型芯大镶件的螺钉柱位内针直径为,1.9095 mm,，推管型芯直径按标准值应取,1.90,。用,【,同步建模,】【,调整面的大小,】,，将螺钉柱位内针调整为,1.90 mm,。,2,十一、顶出系统的设计,（,2,）利用,【HB_MOULD M6.4】,外挂添加推管（司筒），如图,2-2-129,所示。,注意：,如果添加后没有看见推管，则打开,75,图层即可看到，系统已自动将推管放置在,75,层。,此圆的圆心为推管放置点，且此圆线为推管型芯及推管的圆棱线。,图,2-2-129,添加推管,2.,推杆的设计,（,1,）利用,【HB_MOULD M6.4】,外挂添加推杆，添加结果如图,2-2-130,所示。,（,2,）单独显示推杆、产品及流道，用,【HB_MOULD M6.4】,修剪推杆，结果如图,2-2-131,所示。,3,十一、顶出系统的设计,（,3,）推杆避空,用,【HB_MOULD M6.4】,，避空值为,1,，完成推杆的避空。,（,4,）推杆定位（防转）,用,【HB_MOULD M6.4】,，完成推杆的定位，如图,2-2-132,所示。,图,2-2-130,添加推杆结果,图,2-2-131,修剪推杆结果,图,2-2-132,推杆定位,（,5,）型芯大镶件与推杆求差,（,6,）型芯与流道推杆求差,（,7,）创建推杆及推管在型芯大镶件中的避空位,将推管显示出来。,单独显示型芯大镶件、推杆及推管，用,【HB_MOULD M6.4】,，避空间隙为,1,，“胶位预留高度”为,20,，完成一腔推杆及推管在型芯大镶件避空位的创建，另一腔的推杆及推管在型芯大镶件中的避空位用同样的方法创建。,（,8,）将推杆移至,70,层。,4,十一、顶出系统的设计,动手操作，用,UG,软件完成本例顶出系统的设计。,参考视频：实例,2-3D-10.,顶出系统的设计,.avi(,该视频请从教材附带的光盘中查找,),完成练习二以下部分内容：顶出系统的设计,小结：,顶出系统的设计,作业：,
