第2章-80C51单片机基本结构.ppt

上传人:快乐****生活 文档编号:7519523 上传时间:2025-01-07 格式:PPT 页数:32 大小:431.54KB 下载积分:12 金币
下载 相关 举报

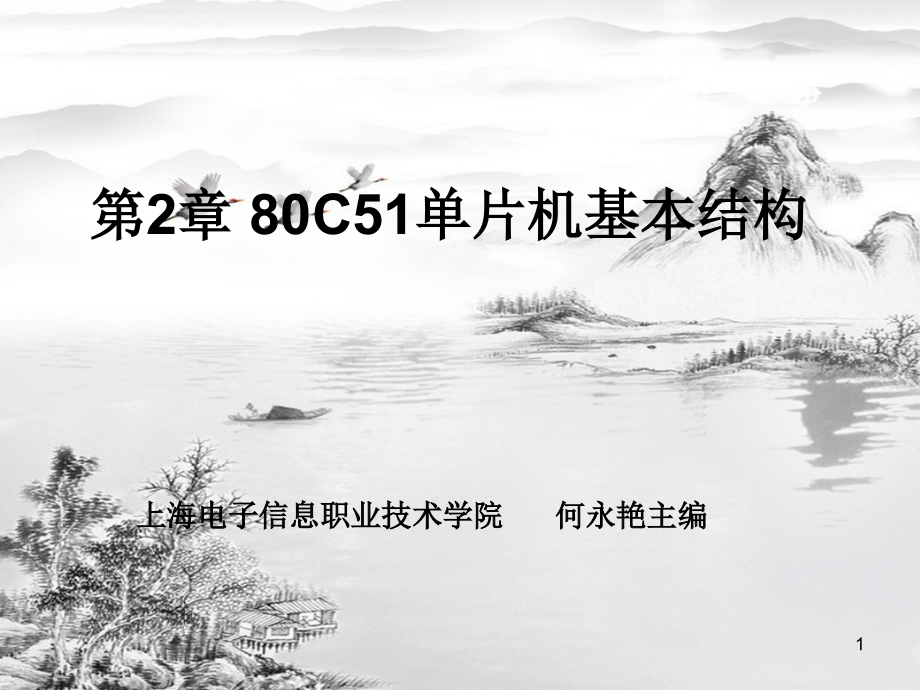

第2章-80C51单片机基本结构.ppt_第1页
第1页 / 共32页

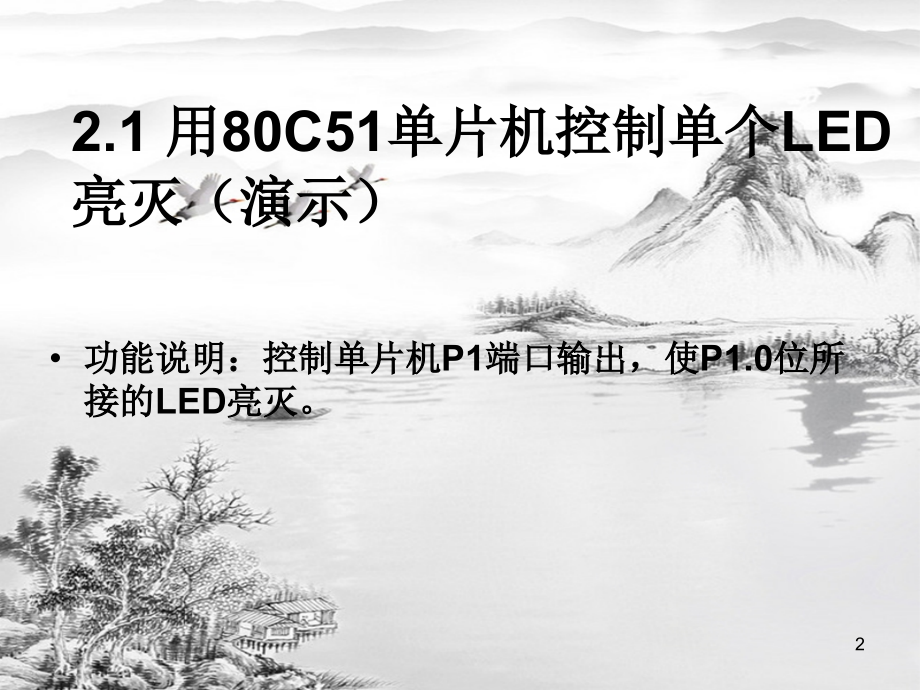

第2章-80C51单片机基本结构.ppt_第2页
第2页 / 共32页


点击查看更多>>
资源描述
单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,2,章,80C51,单片机基本结构,上海电子信息职业技术学院 何永艳主编,1,功能说明:控制单片机,P1,端口输出,使,P1.0,位所接的,LED,亮灭。,2.1,用,80C51,单片机控制单个,LED,亮灭(演示),2,2.1.1,硬件电路,图,2.1,用单片机控制单个,LED,的电路原理图,3,2.1.2,演示结果,在打开的软件中写入程序,CLR P1.0,;,LED,灯灭。,SJMP$,END,重新输入程序,SETB P1.0,;,LED,灯亮。,SJMP$,END,注:在写程序时要注意写入,SJMP$,这条指令,如果没有,在执行指令后会跳出反汇编窗口,让读者不能理解,4,2.2,单片机工作的基本条件,单片机工作需要,5,个条件:,电源,,时钟,,复位,,控制对象,,单片机内装入程序,,,图,2.2,单片机工作基本条件电路图,5,2.2.1,电源,80C51,单片机具有,40,个引脚双列直插式封装的器件,左列的最下面一个引脚为电源接地端(,20,脚,VSS,),右列最上面引脚为电源,5V,输入端(,40,脚,VCC,),6,2.2.2,时钟,单片机访问一次存储器的时间,称之为一个机器周期。,1,个机器周期包括,12,个时钟周期。,如单片机工作于,12MHZ,晶振,它的时钟周期是,1/12,(微秒)。它的一个机器周期是,12*,(,1/12,)也就是,1,微秒。而工作于,6MHZ,晶振的单片机,它的机器周期就是,2,微秒。,所谓指令周期就是指执行一条指令的时间。,80C51,单片机内有晶振,有晶振就有时钟周期,80C51,在通常应用情况下,使用振荡频率为,6MHz,或,12MHz,的石英晶体。,7,复位,复位是单片机的初始化操作,8,复位后,CPU,状态如下:,PC,:,0000H TMOD,:,00H,Acc,:,00H TCON,:,00H,B,:,00H TH0,:,00H,PSW,:,00H TL0,:,00H,SP,:,07H TH1,:,00H,DPTR,:,0000H TL1,:,00H,P0,P3,:,FFH SCON,:,00H,IP,:,00000B SBUF,:不定,IE,:,000000B PCON,:,00000B,9,2.2.4,控制显示设备,发光二极管。,在实际使用中可根据具体控制要求来连接控制显示设备。,10,2.2.5,单片机内装入程序,在硬件不变的前提下,,LED,亮灭的情况由装入单片机内的程序决定。一般用,KEIL C51,编译器把编好的程序写入到单片机中。,11,2.3,单片机的基本组成,2.3.1,结构框图,12,2.3.2,引脚功能,单片机共有,40,个引脚,如图,2.5,所示。在之前的例子中,已经用了,2,个电源引脚,,2,个时钟振荡电路引脚,,1,个复位电路引脚,还有,35,个引脚,,图,2.5 80C51,单片机芯片引脚图,13,1.,输入,/,输出引脚(,32,个),80C51,共有,4,个,8,位输入,/,输出(,I/O,)端口,分别为,P0,、,P1,、,P2,、,P3,。,1,),P0,口端口:,P0.0,P0.7,,在并行扩展外存储器或,I/O,口情况下,用于低,8,位地址总线和数据总线,(,分时传送)。不扩展时,可用作一般,I/O,使用,用作输入时,须先写入“,1”,,有“读修改写”的操作功能;用作输出时,应外接上拉电阻,,2,),P1,口端口:,P1.0,P1.7,,只作为一般,I/O,使用。用作输入时,须先写入“,1”,;用作输出时,无需外接上拉电阻。,3,),P2,口端口:,P2.0,P2.7,,在并行扩展外存储器或,I/O,口情况下,用于高,8,位地址总线。不扩展时,可用作一般,I/O,使用,功能与,P1,端口相似。,4,),P3,口端口:,P3.0,P3.7,,除了用作一般,I/O,使用外(功能与,P1,端口相似),还有一些特殊功能,也称第二功能,14,单片机的第二功能是不需要人工干预的,也就是说只要,CPU,执行到相应的指令,就自动转成了第二功能。,表,2.1 P3,端口的第二功能表,引脚,第二功能,功能说明,P3.0,RXD,串行口输入端,P3.1,TXD,串行口输出端,P3.2,外部中断,0,请求输入端,P3.3,外部中断,1,请求输入端,P3.4,T0,定时,/,计数器,0,外部信号输入端,P3.5,T1,定时,/,计数器,1,外部信号输入端,P3.6,外,RAM,写选通信号输出端,P3.7,外,RAM,读选通信号输出端,15,2.,控制引脚(,3,个),1,)(,29,引脚),:,外部,ROM,读选通信号输出端。在访问外部,RAM,或片内,ROM,时,不会产生有效的 信号。之后会再作详细介绍。,2,),ALE/,(,30,引脚),:,地址锁存允许,/,片内,EPROM,编程脉冲。之后会再作详细介绍。,(1,),ALE,功能:在访问外部存储器时,用来锁存,P0,扩展低,8,位的地址信号。在不访问外部存储器时,以时钟振荡频率的,1/6,的固定频率输出。,注意:要判别单片机的好坏,用示波器看,ALE,端是否有脉冲信号输出。,(2,):片内有,EPROM,的芯片,在,EPROM,编程期间,此引脚输入编程脉冲。,3,),/Vpp,(,31,引脚),:,内外,ROM,选择,/,片内,EPROM,编程电源。,(1,)功能:访问内外,ROM,选择端。当,0,时,只访问片外,ROM,;当,=1,时,先访问内部,ROM,,超过内部,ROM,地址范围时自动切换到外部,ROM,访问。,(2,),Vpp,功能:片内有,EPROM,的芯片,在,EPROM,编程期间,施加编程电源,Vpp,。,16,2.3.3,程序存储器,只读存储器即,ROM:,只能读,不能把数据写进去,掉电后依然可以保持数据不会丢失。,ROM,的种类:,(1,),Mask ROM,型即掩膜,ROM,。用户任何时刻都无法修改。,(2,),OTPROM,型 即一次可编程用户通过专门设备对其一次性写入程序,此后不能改写。,(3,),EPROM,型 即可擦除可编程,采用紫外线擦除。,(4,),E2PROM,型即电可擦除可编程,该,ROM,编程速度较快且可在线改写、擦除、写入和读出。,(5,),Flash ROM,型即闪速只读存储器,在,5V,电源下,改写时无需擦除操作,17,18,2.3.4,内部数据存储器,从广义上讲,,80C51,内,RAM,(,128B,)和特殊功能寄存器(,128B,)均属于片内,RAM,空间,读写指令均用,MOV,指令。但为加以区别,内,RAM,通常指,00H,7FH,的低,128B,空间,而低,128B,的,RAM,又可分成三个物理空间:工作寄存器区、位寻址区和数据缓冲区。,地址区域,功能名称,00H,1FH,00H,07H,工作寄存器,0,区,R0 R1 R2 R3 R4 R5 R6 R7,08H,0FH,工作寄存器,1,区,R0 R1 R2 R3 R4 R5 R6 R7,10H,17H,工作寄存器,2,区,R0 R1 R2 R3 R4 R5 R6 R7,18H,1FH,工作寄存器,3,区,R0 R1 R2 R3 R4 R5 R6 R7,20H,2FH,位寻址区,30H,7FH,数据缓冲区,表,2.2,内部低,128B,的,RAM,的分布,19,1.,内部数据存储器,RAM,低,128B1,)工作寄存器区,每区有,8,个寄存器:,R0,R7,,寄存器名称相同。但是,当前工作的寄存器区只能有一个,由,PSW,中的,RS1,、,RS0,位决定,作用:存放中间结果,RS1,RS0,区号,R0,R1,R2,R3,R4,R5,R6,R7,0,0,O,00H,01H,02H,03H,04H,05H,06H,07H,0,1,1,08H,09H,0AH,0BH,0CH,0DH,0EH,0FH,1,0,2,10H,11H,12H,13H,14H,15H,16H,17H,1,1,3,18H,19H,1AH,1BH,1CH,1DH,1EH,1FH,表,2.3,工作寄存器和,RAM,地址对应关系,一般单片机默认选择第,0,区工作寄存器,20,2)位寻址区,从20H2FH共16B(Byte,缩写为英文大写字母B,代表字节)。每B有8位(bit,缩写为小写b),共128位,每一位均有一个位地址,用于存放各种标志位信息和位数据。,3)数据缓冲区,内RAM中30H7FH为数据缓冲区,是真正用作RAM的区,常用于存放各种数据和中间结果,起到数据缓冲的作用,应用非常灵活,堆栈、显示的操作一般放在此区。,21,2.,内部数据存储器高,128B,(特殊功能寄存器),特殊功能寄存器,SFR,(专用寄存器),专用于控制、选择、管理、存放单片机内部各部分的工作方式、条件、状态、结果的寄存器,。,不同的,SFR,管理不同的硬件模块,负责不同的功能,各司其职,换言之:要让单片机实现预定的功能,必须有相应的硬件和软件,而软件中最重要的一项工作就是对,SFR,写命令(要求)。,22,标识符号,地址,寄存器名称,ACC,0E0H,累加器,B,0F0H,B,寄存器,PSW,0D0H,程序状态字,SP,81H,堆栈指针,DPTR,82H,、,83H,数据指针,(16,位)含,DPL,和,DPH,IE,0A8H,中断允许控制寄存器,IP,0B8H,中断优先控制寄存器,P0,80H,I/O,口,0,寄存器,P1,90H,I/O,口,1,寄存器,P2,0A0H,I/O,口,2,寄存器,23,标识符号,地址,寄存器名称,P3,0B0H,I/O,口,3,寄存器,PCON,87H,电源控制及波特率选择寄存器,SCON,98H,串行口控制寄存器,SBUF,99H,串行数据缓冲寄存器,TCON,88H,定时控制寄存器,TMOD,89H,定时器方式选择寄存器,TL0,8AH,定时器,0,低,8,位,TH0,8CH,定时器,0,高,8,位,TL1,8BH,定时器,1,低,8,位,TH1,8DH,定时器,1,高,8,位,24,P0,、,P1,、,P2,、,P3,:,四个并行输入,/,输出口的寄存器。它里面的内容对应着管脚的输出。,SCON(S,erial,Control Register,),SBUF(,Serial Date,Buf,fer,),PCON(,P,ower,Con,trol Register,),与端口相关的(,7,个),与定时,/,计数器相关的(,6,个),TMOD(T,imer/Counter,Mod,e,Register,),定时器工作模式寄存器。,TCON(T,imer/Counter,Con,trol,Register,),定时器控制寄存器。,TH0,、,TL0,、,TH1,、,TL1,:,分别是,T0,、,T1,的记数初值寄存器。,25,IP(I,nterrupt,P,riority,Register,),IE(I,nterrupt,E,nable,Register,),与中断相关的(,2,个),26,1,),DPTR (Data Pointer,)(,分成,DPH,、,DPL,两个,):,数据指针可以用它来访问外部数据存储器中的任一单元,也可以作为通用寄存器来用,由我们自已决定如何使用。,27,数据指针寄存器,DPTR,数据指针,DPTR,是一个,16,位的专用寄存器,其高位字节寄存器用,DPH,表示,低位字节寄存器用,DPL,表示。既可作为一个,16,位寄存器,DPTR,来处理,也可作为两个独立的,8,位寄存器,DPH,和,DPL,来处理。,DPTR,主要用来存放,16,位地址,当对,64 KB,外部数据存储器空间寻址时,作为间址寄存器用。在访问程序存储器时,用作基址寄存器。,mov a,a+dptr,28,2,)堆栈指针,SP,(,Stack Pointer,),:,总是指向栈顶,压栈时先,(SP,),+1,然后数据进栈;弹栈时数据先出栈 然后,(SP,),-1,。,29,3,)程序计数器,PC,(,Program Counter,),PC,不是一个特殊功能寄存器,SFR,,但其作 用又十分重要和特殊,!,特点:,它是,16,位,的按机器周期,自动增,1,计数器,一切分支,/,跳转,/,调用,/,中断,/,复位 等操作的本质就是,:,改变,PC,值,总指向下一条指令所在首地址,(,当前,PC,值,),30,2.4,MCS-51,单片机的工作方式,1.,程序运行方式,MCS-51,单片机的程序运行方式包括连续执行方式和单步执行方式两种,其中连续执行方式是程序最基本的执行方式,即从,PC,指针开始,连续不断地执行程序,直至遇到结束或暂停标志。在系统复位时,,PC,总是指向,0000H,地址单元,而实际的程序应允许从程序存储器的任意位置开始,可通过执行若干指令使,PC,指向程序的实际起始地址,31,2.,节电工作方式,MCS51单片机的CHMOS器件具有两种低功耗的工作方式:空闲方式和掉电方式。HMOS器件不具有这种功能。通过置位特殊功能寄存器PCON有关位可使器件进入节电工作方式。,32,
