第2章-绘制多谐振荡器电路原理图.ppt

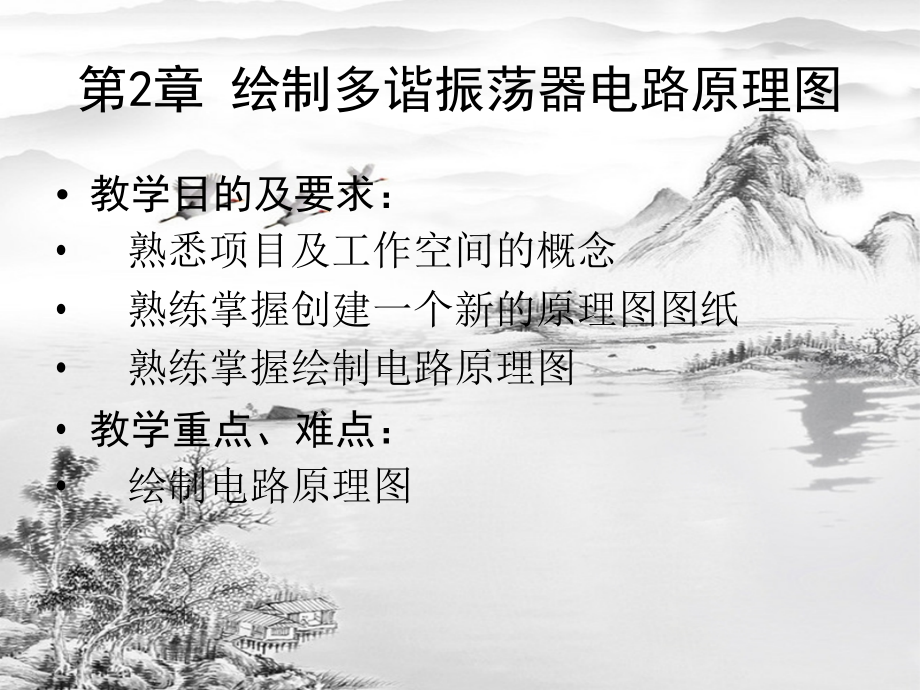

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电子线路,CAD,第,2,章 绘制多谐振荡器电路原理图,教学目的及要求：,熟悉项目及工作空间的概念,熟练掌握创建一个新的原理图图纸,熟练掌握绘制电路原理图,教学重点、难点：,绘制电路原理图,复习,1.1 Altium Designer,软件特点,1.2 Altium Designer,软件安装,1.3,认识,Altium Designer,软件界面,1.3.1,系统主菜单（,System Menu,）,1.3.2,系统工具栏（,Menus,）,1.3.3,浏览器工具栏（,Navigation,）,1.3.4,工作区面板（,Workspace Panel,）,1.3.5,工作区（,Main Design Window,）,1.4 Altium Designer,软件参数设置,1.4.1,切换英文编辑环境到中文编辑环境,1.4.2,系统备份设置,1.4.3,调整面板弹出、隐藏速度，调整浮动面板的透明程度,2.1,项目及工作空间介绍,项目是每项电子产品设计的基础，在一个项目文件中包括设计中生成的一切文件，比如原理图文件、,PCB,图文件、各种报表文件及保留在项目中的所有库或模型。一个项目文件类似,Windows,系统中的“文件夹”，在项目文件中可以执行对文件的各种操作，如新建、打开、关闭、复制与删除等。但需注意的是，项目文件只是起到管理的作用，在保存文件时，项目中的各个文件是以单个文件的形式保存的。,项目大约有,6,种类型,PCB,项目、,FPGA,项目、内核项目、嵌入式项目、脚本项目和库封装项目（集成库的源）。,Workspace,（工作空间）比项目高一层次，可以通过,Workspace,（工作空间）连接相关项目，设计者通过,Workspace,（工作空间）可以轻松访问目前正在开发的某种产品相关的所有项目。,2.2,创建一个新项目,1,在菜单栏选择,File New Project PCB Project,。,2,Projects,面板出现。,3,重新命名项目文件。,在,E:,盘上建立“多谐振荡器”文件夹,工作空间,项目文件,项目文件,通过选择,File Save Project As,来将新项目重命名（扩展名为,.PrjPCB,）。指定把这个项目保存在设计者硬盘上的“多谐振荡器”文件夹的位置，在文件名栏里键入文件名,:,多谐振荡器,.PrjPCB,并单击保存按钮。,2.3,创建一个新的原理图图纸 创建一个新的原理图图纸的步骤,1,单击,File New Schematic,，或者在,Files,面板的,New,单元选择,:Schematic Sheet,。,2,通过选择,File Save As,来将新原理图文件重命名（扩展名为*,.SchDoc,）。,将原理图图纸添加到项目,如果设计者想添加到一个项目文件中的原理图图纸是作为自由文件夹被打开如图,2-6,，那么在,Projects,面板的,Free Documents,单元,Source document,文件夹下用鼠标拖拽要移动的文件,sheet1.sch,到目标项目文件夹下的,Source document,上即可。,图,2-6,自由文件夹下的原理图,设置原理图选项,1,从菜单选择,Design Document Options,，在此唯一需要修改的是将图纸大小（,sheet size,）设置为标准,A4,格式。,进行一般的原理图参数设置,1,从菜单选择,Tools Schematic Preferences,（热键,T,，,P,）打开原理图参数对话框。这个对话框允许设计者设置全部参数，这些设置将应用到设计者继续工作的所有原理图图纸,(,具体设置我们将在后面章中详细介绍,),。,2,在对话框左边的目录中单击,Schematic Default Primitives,目录，勾选,Permanent,使其为当前，单击,OK,按钮关闭对话框。,3,在开始绘制原理图之前，保存这个原理图图纸，因此选择,File Save,（热键,F,，,S,）或按工具栏上的“”图标。,2.4,绘制原理图在原理图中放置元件,1.,下面将介绍从默认的安装库中首先放置两个三极管,Q1,和,Q2,。,（,1,）从菜单选择,View Fit Document,（热键,V,、,D,）确认设计者的原理图纸显示在整个窗口中。,（,2,）单击,Libraries,标签以显示,Libraries,面板。,（,3,）,Q1,和,Q2,是型号为,2N3904,的三极管，该三极管放在,Miscellaneous Devices.IntLib,集成库内，所以从,Libraries,面板“安装的库名”栏内，从库下拉列表中选择,Miscellaneous Devices.IntLib,来激活这个库。,（,4,）使用过滤器快速定位设计者需要的元件。默认通配符（*）可以列出所有能在库中找到的元件。在库名下的过滤器栏内键入*,3904*,设置过滤器，将会列出所有包含“,3904”,的元件。,（,5,）在列表中单击,2N3904,以选择它，然后单击,Place,按钮。另外，还可以双击元件名。,光标将变成十字状，并且在光标上“悬浮”着一个三极管的轮廓。现在设计者处于元件放置状态，如果设计者移动光标，三极管轮廓也会随之移动。,（,6,）在原理图上放置元件之前，首先要编辑其属性。在三极管悬浮在光标上时，按下,TAB,键，这将打开,Component Properties,（元件属性）对话框，现在要设置对话框选项如图,2-9,所示。,（,7,）在对话框,Properties,单元，在,Designator,栏中键入,Q1,以将其值作为第一个元件序号。,（,8,）下面将检查在,PCB,中用于表示元件的封装。在课本的第三章有集成库的介绍，这些库已经包括了封装和电路仿真的模型。确认在模型列表中（,Models for Q?-2N3904,）含有模型名,TO-92A,的封装，保留其余栏为默认值，并单击,OK,按钮关闭对话框。,2.,下面放置四个电阻（,resistors,）。,（,1,）在,Libraries,面板中，确认,Miscellaneous Devices.IntLib,库为当前。在库名下的过滤器栏里键入,res1,来设置过滤器。,（,2,）在元件列表中单击,RES1,以选择它，然后单击,Place,按钮，现在设计者会有一个“悬浮”在光标上的电阻符号。,（,3,）按,TAB,键编辑电阻的属性。在对话框的,Properties,单元，在,Designator,栏中键入,R1,以将其值作为第一个元件序号。,（,4,）在对话框的,Properties,单元，单击,Comment,栏并从下拉列表中选择,=Value,（如图,2-11,所示），将,Visible,关闭。,图,2-11,选择,Comment=Value,使用,Comment,栏可以输入元件的描述，例如,74LS04,或者,10K,。当原理图与,PCB,图同步时，这一栏的值将更新到,PCB,文件中。,也可以把这一栏的值当成字符串，也可以从这一栏的下拉列表中选择一种参数，下拉列表显示了当前有效的所有参数。当“,=Value”,这个参数被使用时，这个参数将被用于电路仿真，也将被传到,PCB,文件中。,（,5,）,PCB,元件的内容由原理图映射过去，所以在,Parameters,栏将,R1,的值,(Value),改为,100K,（,6,）在模型列表中确定封装“,AXIAL-0.3”,已经被包含如图,2-10,所示，单击,OK,按钮返回放置模式。,（,7,）按,SPACEBAR,（空格键）将电阻旋转,90,3.,现在放置两个电容（,capacitors,）。,(1),在,Libraries,面板的元件过滤器栏键入,cap,。,方法同上。,4.,最后要放置的元件是连接器（,connector,）。,连接器在,Miscellaneous Connectors.IntLib,库里。从,Libraries,面板“安装的库名”栏内，从库下拉列表中选择,Miscellaneous Connectors.IntLib,来激活这个库。,（,1,）我们想要的连接器是两个引脚的插座，所以设置过滤器为,H*2*,。,（,2,）在元件列表中选择,HEADER2,并单击,Place,按钮。按,TAB,编辑其属性并设置,Designator,为,Y1,，检查,PCB,封装模型为,HDR1X2,。由于在仿真电路时我将把这个元件换为电压源，所以不需要作规则设置，单击,OK,关闭对话框。,（,3,）以放置连接器之前，按,X,作水平翻转，在原理图中放下连接器。右击或按,ESC,退出放置模式。,（,4,）从菜单选择,File Save,（热键,F,，,S,）保存设计者的原理图。,现在已经放完了所有的元件。元件的摆放如图,2-12,所示，从中可以看出元件之间留有间隔，这样就有大量的空间用来将导线连接到每个元件引脚上。,图,2-12,元件摆放完后的电路图,如果设计者需要移动元件，鼠标左击并拖动元件体，拖到需要的位置放开鼠标左键即可。,复习,第,2,章 绘制多谐振荡器电路原理图,2.1,项目及工作空间介绍,2.2,创建一个新项目,2.3,创建一个新的原理图图纸,2.3.1,创建一个新的原理图图纸的步骤,2.3.2,将原理图图纸添加到项目,2.3.3,设置原理图选项,2.3.4,进行一般的原理图参数设置,2.4,绘制原理图,2.4.1,在原理图中放置元件,小结：,第,2,章 绘制多谐振荡器电路原理图,2.1,项目及工作空间介绍,2.2,创建一个新项目,2.3,创建一个新的原理图图纸,2.3.1,创建一个新的原理图图纸的步骤,2.3.2,将原理图图纸添加到项目,2.3.3,设置原理图选项,2.3.4,进行一般的原理图参数设置,2.4,绘制原理图,2.4.1,在原理图中放置元件,第,2,章 绘制多谐振荡器电路原理图,教学目的及要求：,1.,熟悉电路中的各种元器件之间建立连接,2.,熟悉网络标记的含义，会正确放置网络标记,3.,熟练掌握检查设计电路图中的错误,教学重点：检查设计电路图中的错误,教学难点：检查设计电路图中的错误,连接电路,连线起着在设计者的电路中的各种元器件之间建立连接的作用。要在原理图中连线，参照图,2-1,所示并完成以下步骤：,1,为了使电路图清晰，可以使用,Page Up,键来放大，或,Page Down,键来缩小；保持,Ctrl,键按下，使用鼠标的滑轮也可以放大或缩小；如果要查看全部视图，从菜单选择,View Fit All Objects,（热键,V,，,F,）。,2,首先用以下方法将电阻,R1,与三极管,Q1,的基极连接起来。从菜单选择,Place Wire,（热键,P,，,W,）或从连线工具栏单击 工具进入连线模式，光标将变为十字形状。,3,将光标放在,R1,的下端，当设计者放对位置时，一个红色的连接标记会出现在光标处，这表示光标在元件的一个电气连接点上。,4,左击或按,ENTER,固定第一个导线点，移动光标设计者会看见一根导线从光标处延伸到固定点。,5,将光标移到,R1,的下边,Q1,的基极的水平位置上，设计者会看见光标变为一个红色连接标记如图,2-13,所示，左击或按,ENTER,在该点固定导线。在第一个和第二个固定点之间的导线就放好了。,6,完成了这根导线的放置，注意光标仍然为十字形状，表示设计者准备放置其它导线。要完全退出放置模式恢复箭头光标，设计者应该再一次右击或按,ESC,键。,-,但现在还不能这样做。,图,2-13,连线时的红色标记,7,现在我们要将,C1,连接到,Q1,和,R1,的连线上。将光标放在,C1,左边的连接点上，左击或按,ENTER,开始新的连线。,8,水平移动光标一直到,Q1,的基极与,R1,的连线上，左击或按,ENTER,放置导线段，然后右击或按,ESC,表示设计者已经完成该导线的放置。注意两条导线是怎样自动连接上的。,9,参照图,2-1,连接电路中的剩余部分。,10,在完成所有的导线之后，右击或按,ESC,退出放置模式，光标恢复为箭头形状。,11,如果想移动元件，让连接该元件的连线一起移动，当移动元件的时候按下并保持按下,Ctrl,键，或者从菜单上选择,Edit Move Drag,。,网络与网络标记,彼此连接在一起的一组元件引脚的连线称为网络（,net,）。例如，一个网络包括,Q1,的基极、,R1,的一个引脚和,C1,的一个引脚。,在设计中识别重要的网络是很容易的，设计者可以添加网络标记（,net labels,）。,在两个电源网络上放置网络标记：,1,从菜单选择,Place Net Label,或者在工具栏上按 ,。一个带点的,Netlabel1,框将悬浮在光标上。,2,在放置网络标记之前应先编辑，按,TAB,键显示,Net Label,（网络标记）对话框。,3,在,Net,栏键入,+12V,，然后单击,OK,关闭对话框。,4,在电路图上，把网络标记放置在连线的上面，当网络标记跟连线接触时，光标会变成红色十字准线，左击或按,ENTER,键即可（注意：网络标记一定要放在连线上）。,5,放完第一个网络标记后，设计者仍然处于网络标记放置模式，在放第二个网络标记之前再按,TAB,键进行编辑。,6,在,Net,栏键入,GND,，单击,OK,关闭对话框并放置网络标记，右击或按,ESC,键退出放置网络标记模式。,7,选择,File Save,（热键,F,，,S,）保存电路。,如果电路图有某处画错了，需要删除，方法如下：,方法,1,：从菜单栏选择,Edit Delete,（热键,E,，,D,）,然后选择需要删除的元件、连线或网络标记等即可。,右击或按,ESC,键退出删除状态。,方法,2,：可以先选择要删除的元件、连线或网络标记等，选中的元件有绿色的小方块包围住如图,2-14,，然后按,Delete,键即可。,2.5,编译项目,编译项目可以检查设计文件中的设计草图和电气规则的错误，并提供给设计者一个排除错误的环境。,1,要编译”多谐振荡”项目，选择,Project Compile PCB Project,多谐振荡器,.PrjPcb,。,2,当项目被编译后，任何错误都将显示在,Messages,面板上，如果电路图有严重的错误，,Messages,面板将自动弹出，否则,Messages,面板不出现。,项目编译完后，在,Navigator,面板中将列出所有对象的连接关系。（如图,2-15,所示）,图,2-15 Navigator,面板,现在故意在电路中引入一个错误，并重新编译一次项目：,1,在设计窗口的顶部单击多谐振荡器,.SchDoc,标签，以使原理图为当前文档。,2,在电路图中将,R1,与,Q1,基极的连线断开。从菜单选择,Edit Break Wire,。,3.,从菜单选择,Project Project Options,弹出,Options for PCB Protect,多谐振荡器,.PrjPCB,对话框，选择,Connectoin Matrix,标签，如图,2-18,所示。,图,2-18,设置错误检查条件,4,点击鼠标箭头所示的地方（即,Unconnected,与,Passive Pin,相交处的方块），在方块变为图例中的,Fatal Errors,表示的颜色,(,红色,),时停止点击，表示元件管脚如果未连线，报告错误,(,默认是一个绿色方块，表示运行时不给出错误报告,),。,5,重新编译项目（,Project Compile PCB Project,多谐振荡器,.PrjPcb,）来检查错误，自动弹出“,Messages”,窗口如图,2-19,所示，指出错误信息：,Q1-2,脚没有连接。,图,2-19,给出错误信息,6,双击,Messages,面板中的错误或者警告，弹出,Compile Error,窗口，将显示错误的详细信息。从这个窗口，设计者可单击一个错误或者警告直接跳转到原理图相应位置去检查或修改错误。,7,将删除的线段连通以后，重新编译项目（,Project Compile PCB Project Multivibrator.PrjPcb,）来检查。,Messages,面板没有信息显示。,小结：,2.4,绘制原理图,2.4.1,在原理图中放置元件,2.4.2,连接电路,2.4.3,网络与网络标记,2.5,编译项目,在电路中引入一个错误，并重新编译一次项目：,小结：,
