保温杯杯盖拆卸及组装过程示意图
作者：小泥泥和小会会

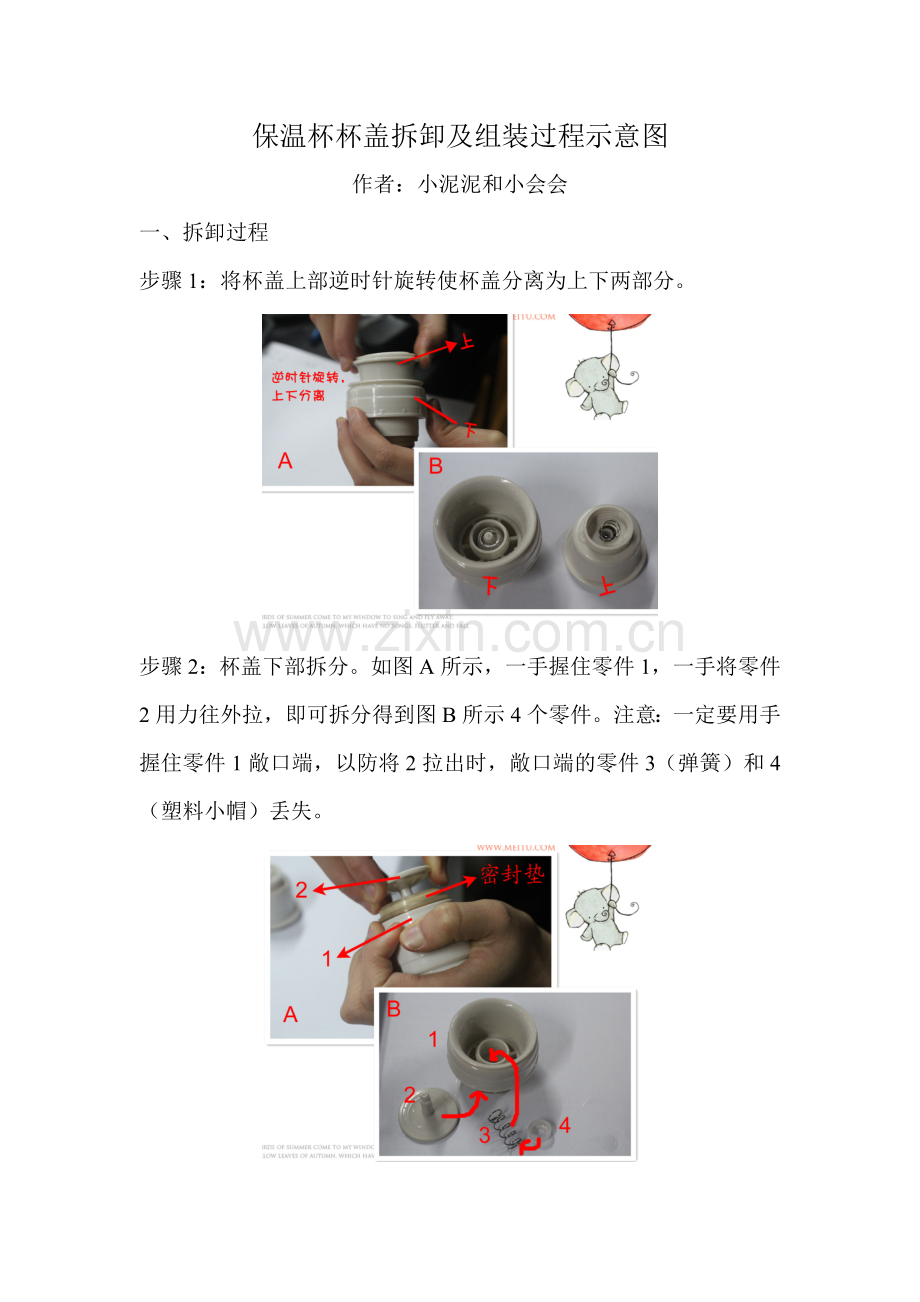

一、拆卸过程
步骤1：将杯盖上部逆时针旋转使杯盖分离为上下两部分。

步骤2：杯盖下部拆分。如图A所示，一手握住零件1，一手将零件2用力往外拉，即可拆分得到图B所示4个零件。注意：一定要用手握住零件1敞口端，以防将2拉出时，敞口端的零件3（弹簧）和4（塑料小帽）丢失。

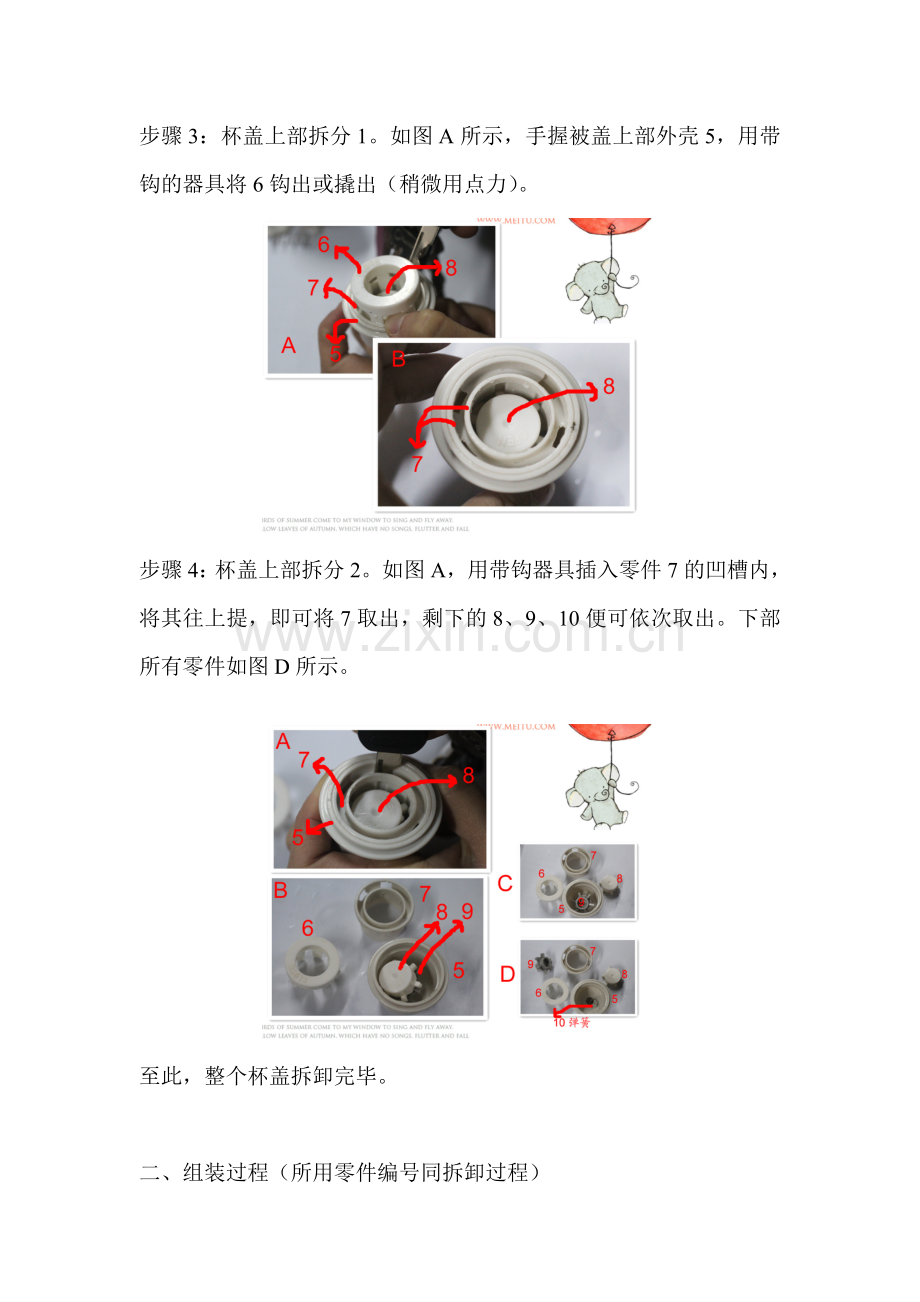

步骤3：杯盖上部拆分1。如图A所示，手握被盖上部外壳5，用带钩的器具将6钩出或撬出（稍微用点力）。

步骤4：杯盖上部拆分2。如图A，用带钩器具插入零件7的凹槽内，将其往上提，即可将7取出，剩下的8、9、10便可依次取出。下部所有零件如图D所示。

至此，整个杯盖拆卸完毕。

二、组装过程（所用零件编号同拆卸过程）
步骤1：杯盖下部组装。将零件2的柱形部分从1的底端小孔处插入，再将弹簧3从1的敞口端套入2的柱形部分，最后将塑料小帽4放于弹簧顶部并使十字裂缝与2柱形部分的十字尖端对准，用力往下摁，使4卡在2的柱形部分上。（注：4的十字裂缝面朝上）

步骤2：将杯盖上部零件5与杯盖下部连接、旋紧。在5的凹陷底部从下至上依次放入零件10、9、8、7，放7时使8和9的齿形部分卡在7内表面的凹槽部分，将7用力往下摁，直至平整。最后将6的齿对准7环形区的凹槽往下摁，至此，只需在杯盖下部参照拆卸图套入密封垫便完成全部的组装过程。
注意：整个杯盖上部和下部各含一个弹簧，其中下部弹簧3和上部弹簧10是不一样的。弹簧3较细较长，弹簧10较短较粗，切不可装反了。
