第4章-三相正弦交流电路.ppt

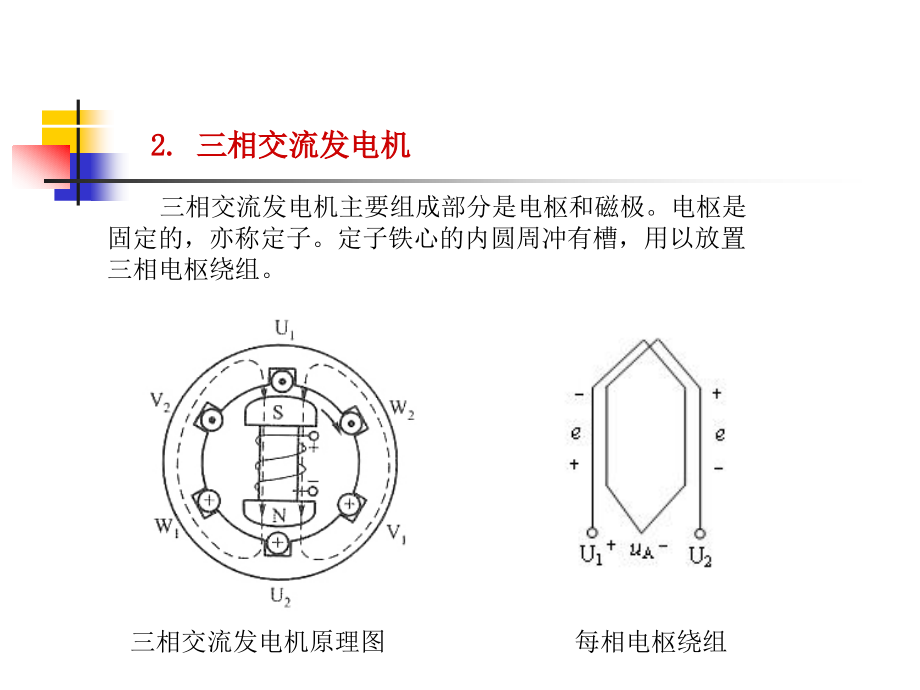

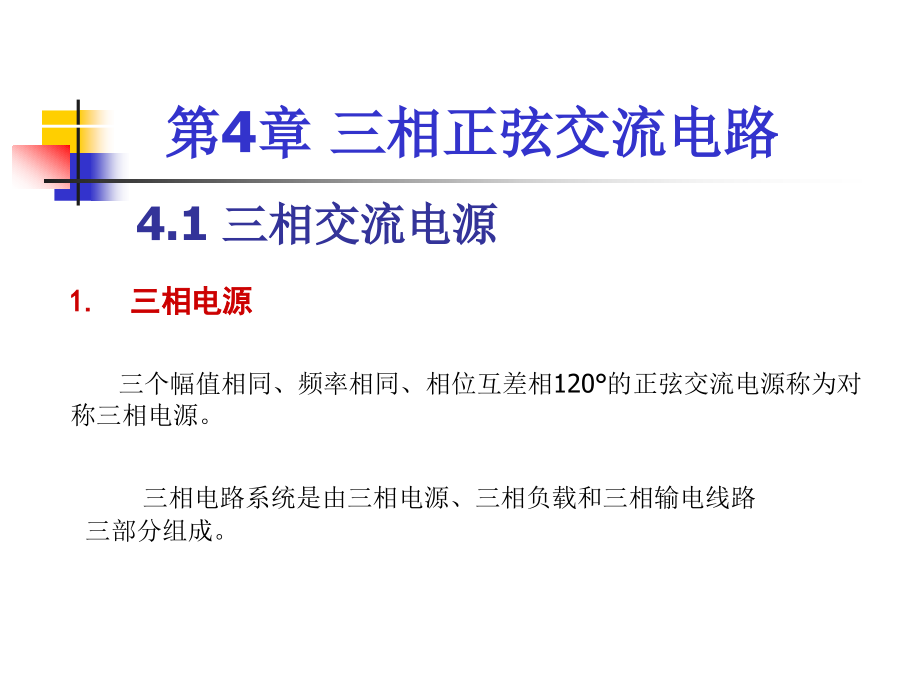

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,章 三相正弦交流电路,4.1,三相交流电源,三个幅值相同、频率相同、相位互差相,120,的正弦交流电源称为对称三相电源。,1.,三相电源,三相电路系统是由三相电源、三相负载和三相输电线路,三部分组成。,三相交流发电机主要组成部分是电枢和磁极。电枢是固定的，亦称定子。定子铁心的内圆周冲有槽，用以放置三相电枢绕组。,2.,三相交流发电机,三相交流发电机原理图,每相电枢绕组,3.,三相电压,以,为参考正弦量，得三相电压表达式为：,60,u,A,O,u,B,u,C,三相电源波形,3.,三相电压,三相电压相量形式为,对称三相电源相量图,三相对称正弦电压的瞬时值或相量之和为零，即,4.2,三相电源的星形连接,将三相电源的每一个绕组的负极性端连在一起，组成一个公共点,N,，对外形成,A,、,B,、,C,、,N 4,个端子，这种连接形式称为三相电源的星形连接（也叫,Y,形连接）,.,三相电源的,Y,形连接图,1.,三相电源的星形连接,2.,三相电源的星形连接的电压,相电压,:,相线与中性线间的电压,线电压,:,相线之间的电压,、,三相电源可以采用三角形连接（又称形连接），它是将三相电源各相的正极性端和负极性端依次相连，再用,A,、,B,、,C,引出三根端线与负载相连。,。,4.3,三相电源的三角形连接,三相电源作三角形连时，其线电压和相电压相等,.,4.4,三相负载的连接,1.,单相负载,单相负载主要包括照明负载、生活用电负载及一些单相设备。单相负,载常采用三相中引出一相的供电方式。,单相负载的连接,2.,三相负载,三相负载主要是电力负载和工业负载。三相负载的连接方式有,Y,形连接和形连接。当单相负载中各相负载都相同，称为三相对称负载，否则，即为不对称负载。,三相电动机的三个接线端总是与电源的三根相线相连。,3.,三相负载的星形连接,三相电路中，流过相线的电流，称为线电流。,三相电路中，,流过各相负载的电,流称为相电流。,3.,三相负载的星形连接,两节点电压为,由于三相电源对称 所以,因此，中性线可以断路处理，也可短路处理。,3.,三相负载的星形连接,线电流（相电流）为,3.,三相负载的星形连接,4.,三相负载的三角形连接,设其线电压为,4.,三相负载的三角形连接,负载的相电流为,线电流为,。,4.,三相负载的三角形连接,4.5,三相功率,每相的有功功率为,当对称负载,Y,形连接时,当对称负载形连接时,4.5,三相功率,三相负载的总有功功率为,三相无功功率 为,三相视在功率为,4.5,三相功率,4.5,三相功率,
